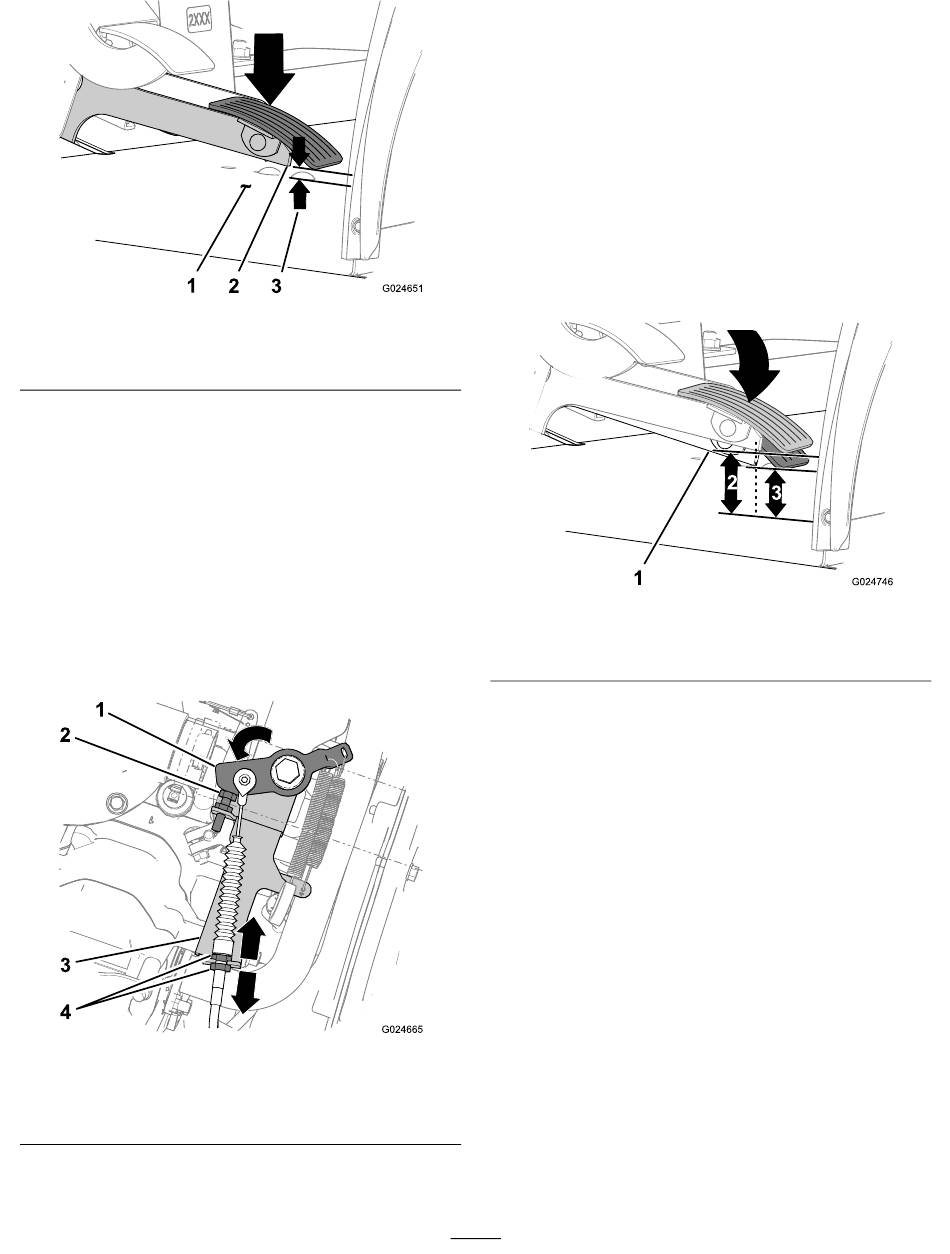

Einstellen Des Oberen Gaspedalanschlags - Toro Workman Hdx-Auto Bedienungsanleitung

1. Boden
2. Gaspedal
3. Wenn der Abstand zwischen dem Gaspedal und dem
Boden (Bild 86) höher oder niedriger als 6,35 mm
ist, führen Sie folgende Schritte aus, während Sie den
Kippschalter gegen den Anschlag für den schnellen
Leerlauf halten (Bild
•
Lockern Sie die innere Klemmmutter für
den Bowdenzug und ziehen Sie die äußere
Klemmmutter an, um den Abstand zu verringern
(Bild 87).
•
Lockern Sie die äußere Klemmmutter für
den Bowdenzug und ziehen Sie die innere
Klemmmutter an, um den Abstand zu vergrößern
(Bild 87).
1. Kippschalter
2. Anschlag für schnellen
Leerlauf
4. Stellen Sie sicher, dass die Klemmmuttern für den
Bowdenzug fest sind
Bild 86
3. Abstand von 6,35 mm
85):
Bild 87
3. Gasbedienungshalterung
4. Klemmmutter
(Bild 87).
5. Halten Sie den Kippschalter gegen den Anschlag für
den schnellen Leerlauf und prüfen Sie den Abstand
zwischen dem Gaspedal und dem Boden. Wenn
der Abstand höher oder niedriger als 6,35 mm ist,
wiederholen Sie die Schritte
zwischen dem Pedal und dem Boden 6,35 mm beträgt.
Einstellen des oberen Gaspedalan-
schlags
1. Messen Sie bei nicht betätigtem Gaspedal den
Abstand zwischen der hinteren unteren Kante des
Gaspedal-Arms und dem Boden
Hinweis: Notieren Sie diesen Wert (Wert 1).
1. Gaspedal-Arm
2. Wert 1
2. Betätigen Sie das Gaspedal langsam, bis das Gaspedal
und der Bowdenzug kein Spiel haben
3. Messen Sie den Abstand zwischen der hinteren unteren
Kante des Gaspedal-Arms und dem Boden, während
Sie das Pedal in der Stellung halten, um das Spiel zu
entfernen (Bild
Hinweis: Notieren Sie diesen Wert (Wert 2).
4. Ziehen Sie Wert 2 von Wert 1 ab; das Ergebnis ist das
Pedalspiel.
Hinweis: Das Pedalspiel sollte 3 mm sein.
5. Wenn das Pedalspiel über oder unter 3 mm ist, führen
Sie folgende Schritte aus:
A. Lösen Sie die Klemmmutter, mit der der
Gaspedalanschlag befestigt ist
B. Drehen Sie den Gaspedalanschlag in die folgenden
Richtungen:
•
Zum Erhöhen des Pedalspiels nach rechts
(Bild 89).
•
Zum Verringern des Pedalspiels nach links
(Bild 89).
59
3 und 4, bis der Abstand
(Bild 88).
Bild 88
3. Wert 2
(Bild
88).
(Bild
88).
89).
