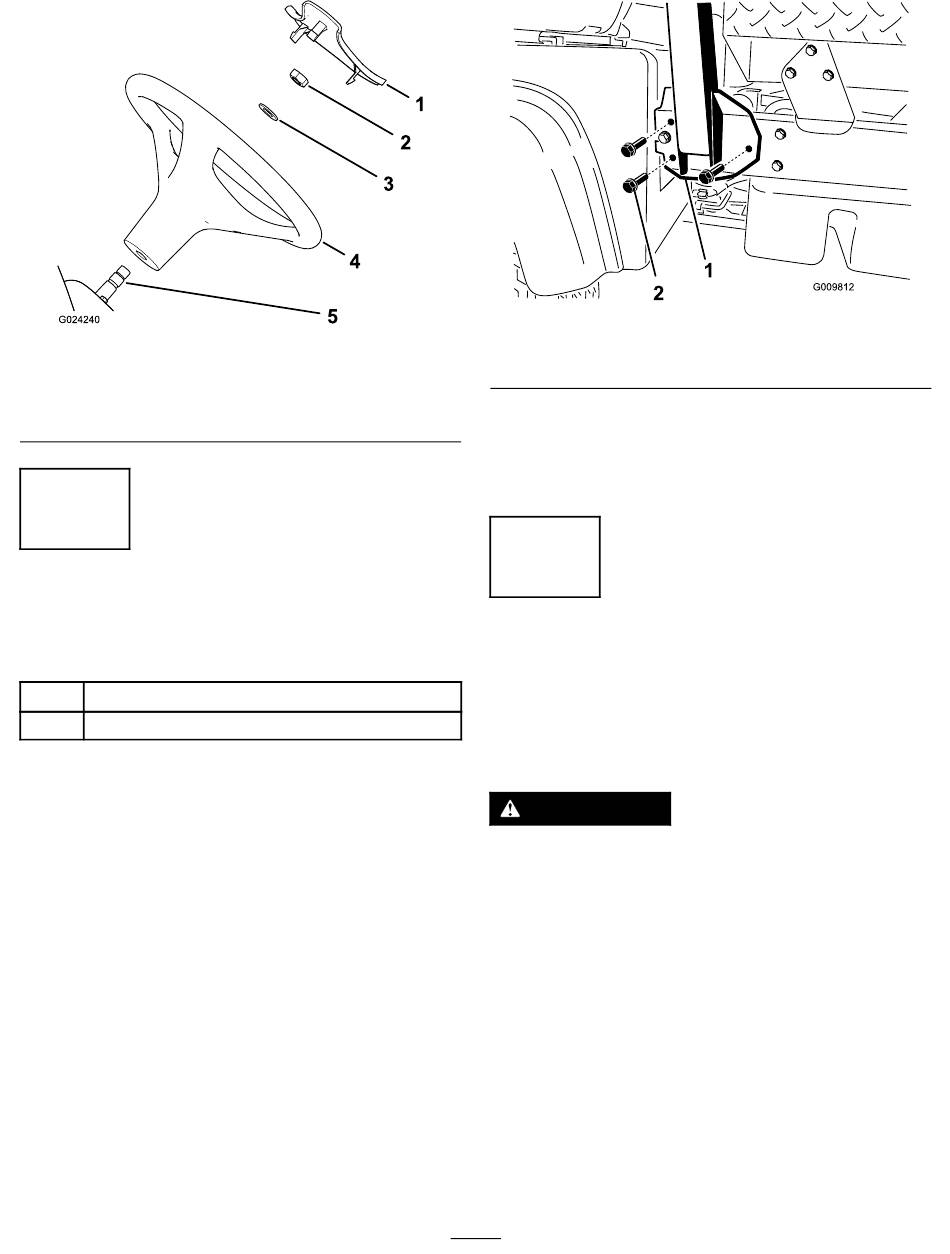

1. Abdeckung
2. Mutter
3. Scheibe (5/8")
2
Montieren des Überrollschut-
zes
Für diesen Arbeitsschritt erforderliche Teile:
1
Überrollschutzrahmen
6 Bundbolzen (1/2" x 1-1/4")
Verfahren
1. Tragen Sie etwas Gewindesperrmittel auf das
Schraubengewinde der sechs Bundkopfschrauben
(1/2" x 1-1/4") auf.
2. Fluchten Sie jede Seite des Überrollschutzes
mit den Befestigungslöchern an jeder Seite des
Maschinenrahmens aus, wie in
Bild 3
4. Lenkrad
5. Lenkwelle
Bild 4 abgebildet.
1. Befestigungshalterung für
Überrollschutz
3. Befestigen Sie jede Seite der Überrollschutz-
Befestigungshalterung mit drei Bundkopfschrauben
(1/2" x 1-1/4") am Maschinenrahmen.
4. Ziehen Sie die Bundkopfschrauben bis auf 115 N·m an.
3
Anschließen der Batterie (nur
TC- und H-Modelle)
Keine Teile werden benötigt
Verfahren
WARNUNG:
Das unsachgemäße Verlegen der Batteriekabel
kann zu Schäden an der Maschine führen, und die
Kabel können Funken erzeugen. Funken können
zum Explodieren der Batteriegase führen, was
Verletzungen zur Folge haben kann.
• Klemmen Sie immer das Minuskabel (schwarz)
ab, bevor Sie das Pluskabel (rot) abklemmen.
• Schließen Sie immer das (rote) Pluskabel zuerst
an.
1. Drücken Sie die Batterieabdeckung zusammen, um die
Nasen aus dem Batterieunterteil zu lösen
15
Bild 4
2. Bundkopfschraube
(Bild 5).
