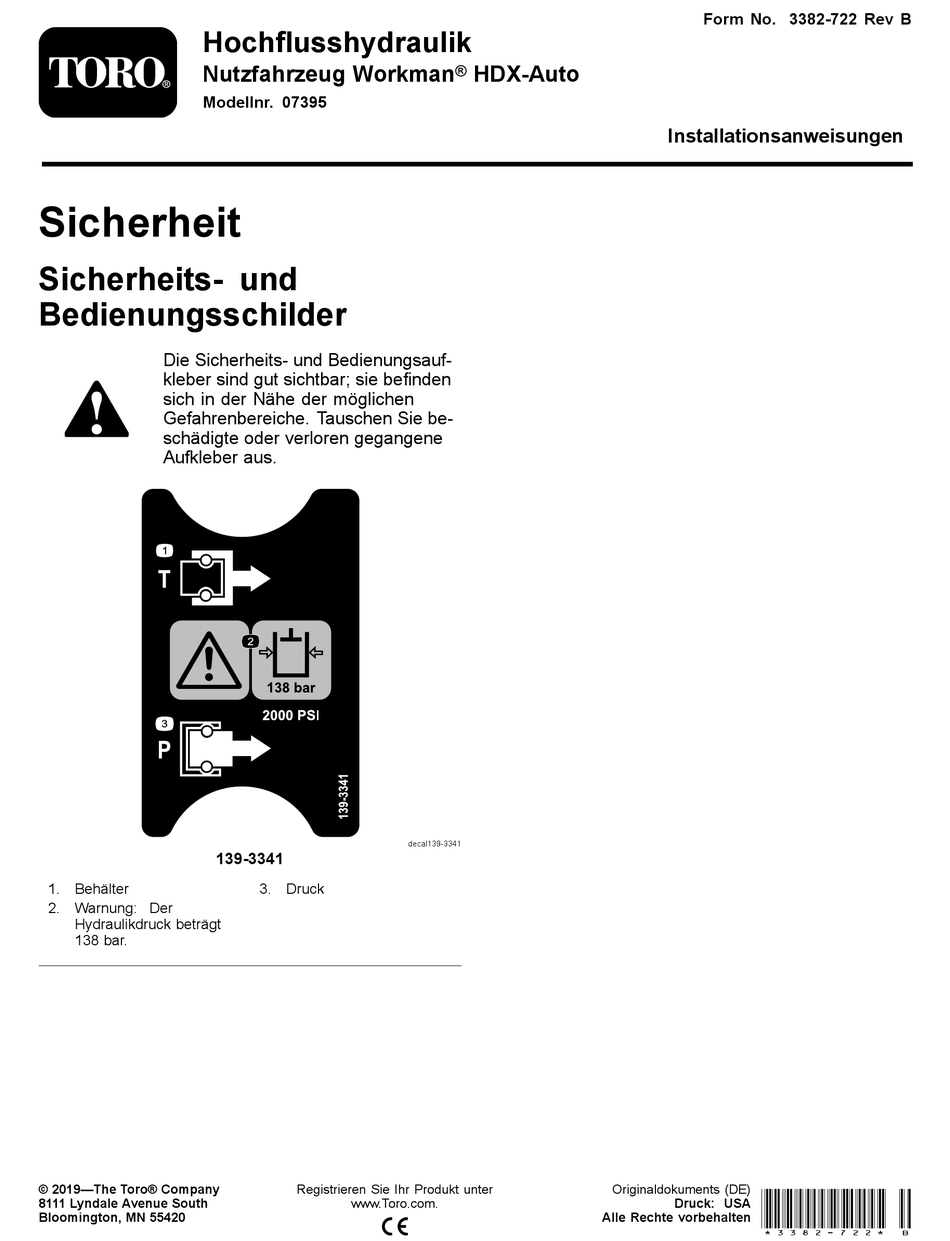

Hochflusshydraulik
Nutzfahrzeug Workman
Modellnr. 07395
Sicherheit
Sicherheits- und
Bedienungsschilder
Die Sicherheits- und Bedienungsauf-
kleber sind gut sichtbar; sie befinden
sich in der Nähe der möglichen
Gefahrenbereiche. Tauschen Sie be-
schädigte oder verloren gegangene
Aufkleber aus.
139-3341
1. Behälter
2. Warnung: Der
Hydraulikdruck beträgt
138 bar.
© 2019—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
decal139-3341
3. Druck
Registrieren Sie Ihr Produkt unter
www.Toro.com.
®
HDX-Auto
Originaldokuments (DE)
Alle Rechte vorbehalten
Form No. 3382-722 Rev B
Installationsanweisungen
*3382-722* B
Druck: USA

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Toro Workman HDX-Auto

Inhaltszusammenfassung für Toro Workman HDX-Auto

  • Seite 1 Aufkleber aus. decal139-3341 139-3341 1. Behälter 3. Druck 2. Warnung: Der Hydraulikdruck beträgt 138 bar. © 2019—The Toro® Company Registrieren Sie Ihr Produkt unter Originaldokuments (DE) *3382-722* B 8111 Lyndale Avenue South www.Toro.com. Druck: USA Bloomington, MN 55420 Alle Rechte vorbehalten...
  • Seite 2 Installation Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung – Keine Teile werden benötigt Vorbereiten der Maschine. – Keine Teile werden benötigt Nehmen Sie die Ladepritsche ab. – Keine Teile werden benötigt Entfernen Sie das Kühlergitter.

  • Seite 3: Vorbereiten Der Maschine

    Vorbereiten der Maschine Keine Teile werden benötigt Verfahren Parken Sie die Maschine auf einer ebenen Fläche. Aktivieren Sie die Feststellbremse. Stellen Sie den Motor ab und ziehen Sie den Schlüssel ab. g038494 Bild 1 Abnehmen der Entfernen des Kühlergitters Ladepritsche Keine Teile werden benötigt Keine Teile werden benötigt Verfahren...

  • Seite 4: Entfernung Der Motorhaube

    Entfernung der Motorhaube Entfernen des Hydraulikbehälters Keine Teile werden benötigt Keine Teile werden benötigt Verfahren Fassen Sie die Motorhaube in den Verfahren Scheinwerferöffnungen an und heben sie Stellen Sie eine Auffangwanne unter den an, um die unteren Befestigungsnasen aus den Hydraulikbehälter.

  • Seite 5: Montieren Der Anschlussstücke An Der Pumpe

    Montieren der Einbauen der Pumpe Anschlussstücke an der Für diesen Arbeitsschritt erforderliche Teile: Pumpe Hochflusspumpe Für diesen Arbeitsschritt erforderliche Teile: Verfahren 45°-Anschlussstück mit O-Ringen Reinigen Sie den Bereich um die Endkappe der 45-Grad-Anschlussstück mit Schlauchzahnung Hydraulikpumpe, damit keine Verunreinigungen in die Pumpe gelangen (Bild Verfahren Nehmen Sie die zwei Schrauben ab, mit denen...

  • Seite 6: Montieren Des Verteilers

    g025427 Bild 7 3. Vorhandene Pumpe 1. Hochflusspumpe 2. Kurze Welle Drehen Sie die Schrauben in die vorhandene g025474 Pumpe ein und ziehen Sie sie mit 29,8 N·m an. Bild 8 1. Bundbolzen (1/4" x 1-7/8") 3. Verteiler 2. T-Anschlussstück 4.

  • Seite 7: Installation Der Hydraulikfestleitungen

    g025444 Bild 10 1. Hydraulikfestleitung 2. Hydraulikfestleitungsklemme (oben) (unten) g025446 Bild 9 Befestigen Sie die obere Hydraulikfestleitung 1. Bundbolzen (1/4" x 3/4") 3. Hinterer Rahmen lose an der oberen Schnellkupplung und am 2. Schnellkupplung 4. Bundmutter (1/4") seitlichen T-Anschlussstück am Verteiler (Bild 10).

  • Seite 8: Einbauen Des Kühlers

    Hydraulikbehälters (Seite 4) in umgekehrter Reihenfolge aus. Einbauen des Kühlers Für diesen Arbeitsschritt erforderliche Teile: Kühler Verfahren Setzen Sie die Befestigungsnasen des Kühlers g025466 in die Schlitze unter dem Kühler ein (Bild 13). Bild 11 Drehen Sie den Kühler nach oben und 1.

  • Seite 9: Befestigen Der Langen Schläuche

    Befestigen der langen Schläuche Für diesen Arbeitsschritt erforderliche Teile: Schlauch (86-1/2") Schlauch (80-1/2") g025426 T-Anschlussstück mit O-Ringen Bild 15 Kabelklemme 1. T-Anschlussstück 2. Hydraulikölfilter Kabelbinder Schließen Sie den langen Schlauch (86-1/2") Verfahren am T-Anschlussstück am Verteiler an (Bild 16). Schließen Sie den langen Schlauch (80-1/2") am Entfernen Sie das vorhandene 90-Grad- T-Anschlussstück am Filtergehäuse an (Bild...

  • Seite 10: Einbauen Des Schalters

    g025448 Bild 18 1. Langer Schlauch (80-1/2") 2. Langer Schlauch (86-1/2") Einbauen des Schalters Für diesen Arbeitsschritt erforderliche Teile: Schalter Aufkleber g025465 Bild 17 Kabelbaumadapter 1. Zur Vorderseite der 4. Langer Schlauch (86-1/2") Maschine Verfahren 2. Kabelbinden 5. Hydraulikbehälter 3. Langer Schlauch (80-1/2") Nehmen Sie eine Blende von einem nicht verwendeten Loch im Armaturenbrett ab (Bild...

  • Seite 11: Auffüllen Des Hydraulikbehälters Mit Öl

    Hydrauliköl anderer Hersteller kann verwendet hydraulic“ beschriftet. werden, vorausgesetzt diese können auf ein hier aufgeführtes Produkt bezogen werden. Toro haftet nicht für Schäden, die aus einer unsachgemäßen Substitution resultieren. Verwenden Sie also nur Erzeugnisse namhafter Hersteller, die für die Qualität ihrer Produkte garantieren.
  • Seite 12 Flüssigkeit (Verwendung von Lebensmittelfarbstoffen) den Motor und das Kit ab und prüfen Sie die wird nicht empfohlen. Dichtheit. Reinigen Sie den Bereich um den Einfüllstutzen Wichtig: Sie müssen die Maschine starten, und den Deckel des Hydraulikbehälters (Bild bevor Sie das Kit starten können. 22).
  • Seite 13 Schaltbilder g025514 Hydraulikschaltbild (Rev. A)
  • Seite 14 Hinweise:...
  • Seite 15 Hinweise:...
