Wechseln des Hydrauliköls
Wartungsintervall: Alle 800 Betriebsstunden
Bremsflüssigkeitssorte: Mobil M15
Fassungsvermögen der Hydraulikanlage:
(Nicht-TC-Modell): 7,5 l
Fassungsvermögen der Hydraulikanlage:
(Nicht-TC-Modelle mit der Hochflusshydraulik
(Option) oder TC-Modell): 15,1 l
1. Stellen Sie das Fahrzeug auf eine ebene Fläche, stellen
den Motor ab, aktivieren die Feststellbremse und
ziehen Sie den Zündschlüssel ab.
2. Heben Sie die Staubox an, siehe
(Seite 22).
3. Entfernen Sie den Deckel und Peilstab vom Füllstutzen
des Behälters (Bild
1. Deckel
2. Peilstab
3. Füllstutzen
(Hydraulikbehälter)
4. Verlegen Sie den Zulaufschlauch des Absauggeräts
durch den Füllstutzen des Hydraulikbehälters zur
Unterseite des Behälters
5. Stecken Sie den Auslaufschlauch des Absauggeräts
in einen Auffangbehälter
Fassungsvermögen von 11,4 l hat; Fassungsvermögen
für Nicht-TC-Modell und für Nicht-TC-Modell mit der
Hochflusshydraulik oder TC-Modell ist 18,9 l.
6. Saugen Sie das Hydrauliköl vom Behälter ab.
7. Entfernen Sie das Absauggerät vom Behälter
Anheben der Staubox
91).

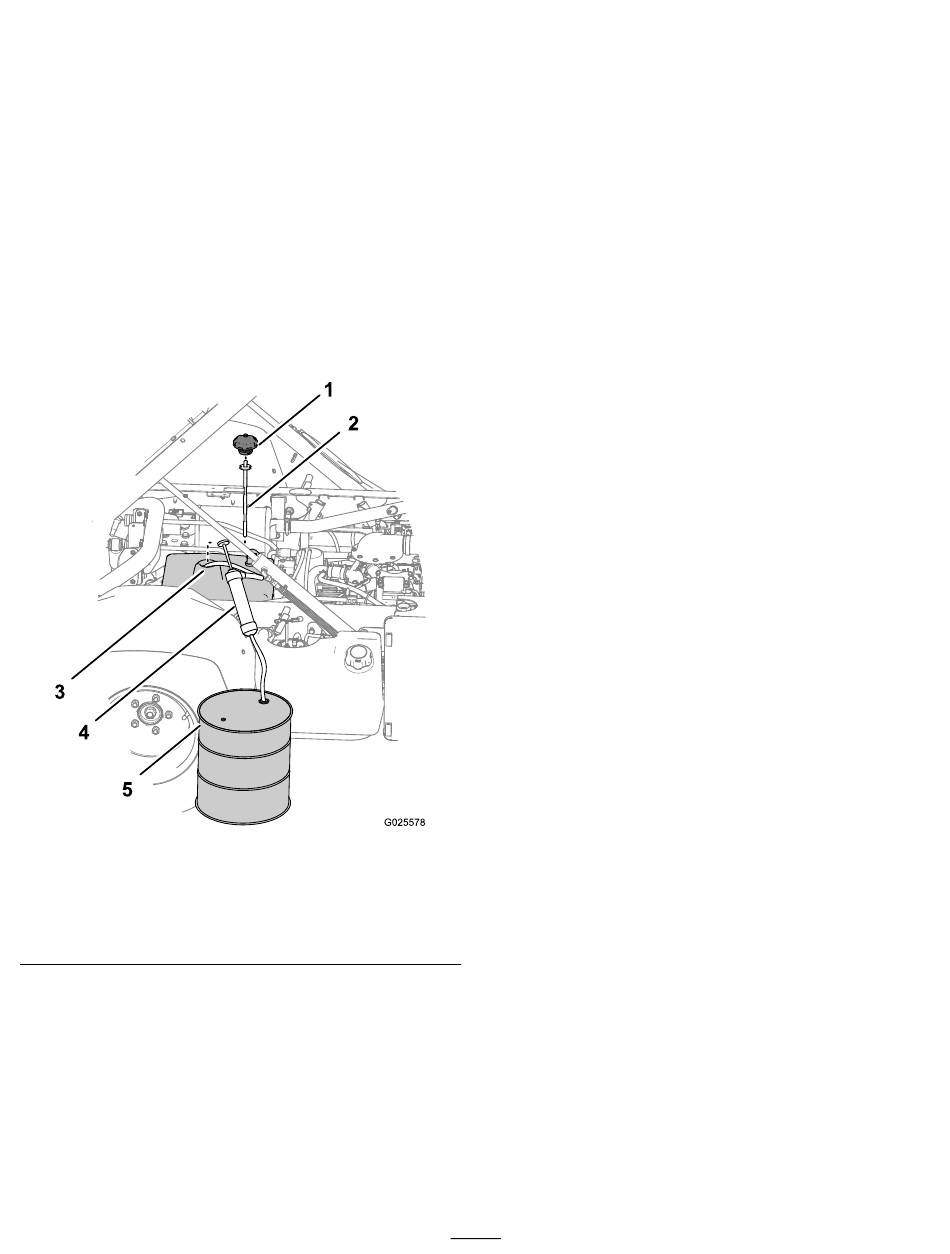

Bild 91
4. Absauggerät
5. Auffangbehälter
(Bild 91).
(Bild 91), der ein
8. Füllen Sie 7,5 l (für Nicht-TC-Modell, Nicht-TC-Modell
mit Hochflusshydraulik (Option) oder TC-Modell
15,1 l) der angegebenen Hydraulikölsorte in den
Hydraulikbehälter
Wichtig: Verwenden Sie nur die angegebenen
Hydrauliköle. Andere Ölsorten können die
hydraulische Anlage beschädigen.
9. Setzen Sie den Peilstab ein und den Deckel auf dem
Füllstutzen des Hydraulikbehälters auf
10. Lassen Sie den Motor an und fahren Sie mit dem
Fahrzeug, um das Hydrauliksystem mit Öl zu füllen.
Prüfen Sie den Ölstand erneut und füllen bei Bedarf
nach.
Anheben der Ladepritsche im
Notfall
Sie können die Ladepritsche in einem Notfall ohne Anlassen
des Motors durch Betätigen des Anlassers und Starten der
Hydraulikanlage anheben.
Anheben der Ladepritsche mit dem
Anlasser
Hinweis: Wenn der Motor nicht anspringt, müssen die Last
und die Ladepritsche (das Anbaugerät) entfernt werden, um
den Motor warten zu können.
1. Stellen Sie sicher, dass der Ganghebel in der P-Stellung
ist, siehe
2. Betätigen Sie den Anlasser und halten Sie den
Hubhebel in der angehobenen Stellung.
Hinweis: Lassen Sie den Anlasser für 15 Sekunden
laufen, warten Sie dann 60 Sekunden, bevor Sie den
Anlasser erneut betätigen.
Anheben der Ladepritsche durch
Starten der Hydraulikanlage
Hinweis: Hierfür benötigen Sie zwei Hydraulikschläuche.
Jeder Schlauch muss eine Schnellkupplung mit Innen- und
Außengewinde haben, das auf die Fahrzeugkupplungen passt.
1. Fahren Sie ein Fahrzeug hinten an das kaputte Fahrzeug
ran.
Wichtig: Die Hydraulikanlage verwendet Mobil
M15. Um eine Verschmutzung der Anlage zu
vermeiden, sollten Sie sicherstellen, dass das
Fahrzeug, mit dem Sie die Hydraulikanlage
starten, ein entsprechendes Hydrauliköl
verwendet.
2. Schließen Sie an beiden Fahrzeugen die beiden
Schnellkupplungsschläuche von den Schläuchen ab, die
an der Schnellkupplungshalterung befestigt sind
(Bild 91). 92).
61
(Bild 91).
Ganghebel (Seite 17).
(Bild 91).
