Montage und Installation

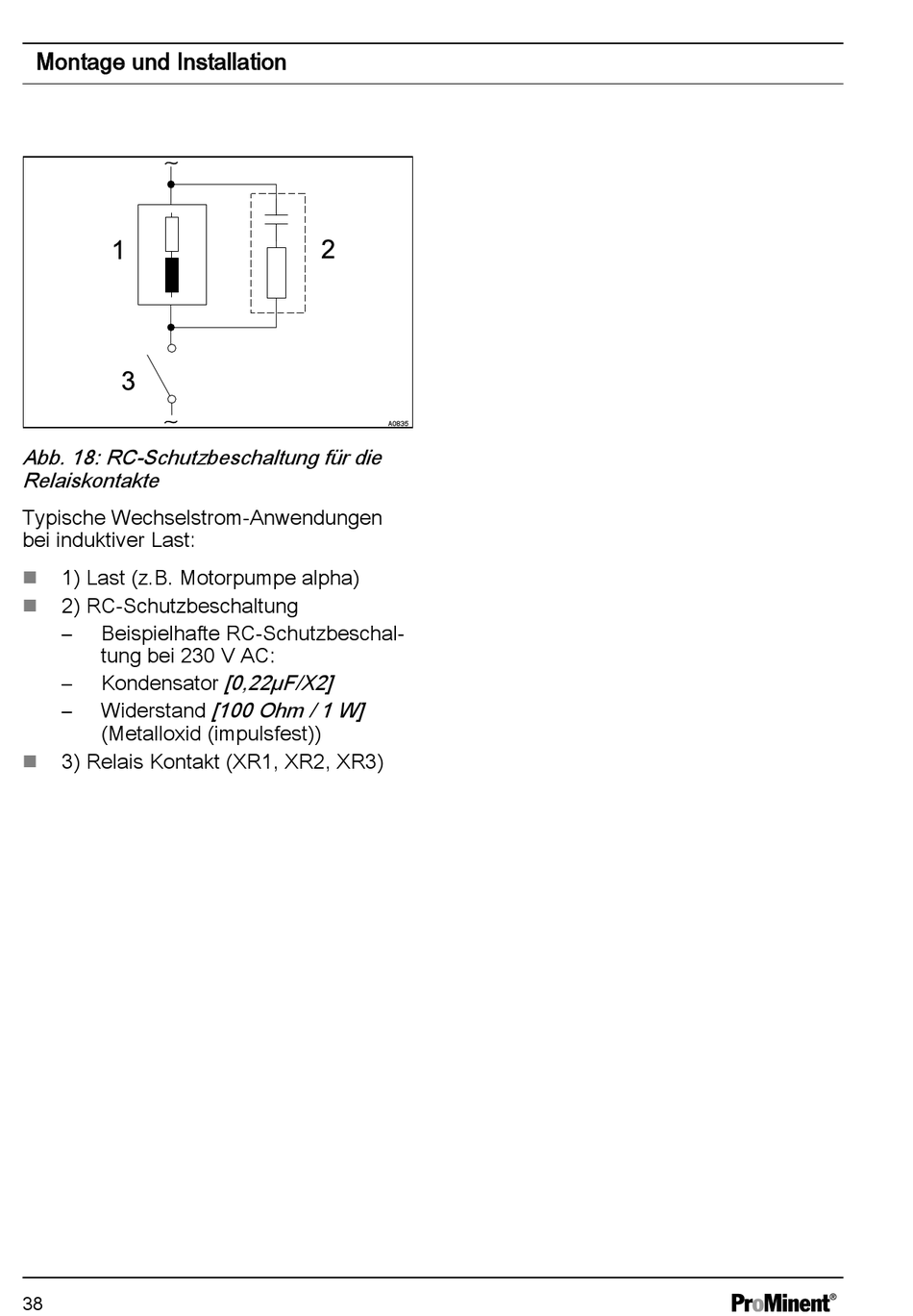

Abb. 18: RC-Schutzbeschaltung für die
Relaiskontakte
Typische Wechselstrom-Anwendungen
bei induktiver Last:
1) Last (z.B. Motorpumpe alpha)
n
2) RC-Schutzbeschaltung
n
– Beispielhafte RC-Schutzbeschal‐
tung bei 230 V AC:
– Kondensator
– Widerstand
(Metalloxid (impulsfest))
3) Relais Kontakt (XR1, XR2, XR3)
n
38
[0,22µF/X2]
[100 Ohm / 1 W]
A0835
