Montage und Installation
2
1

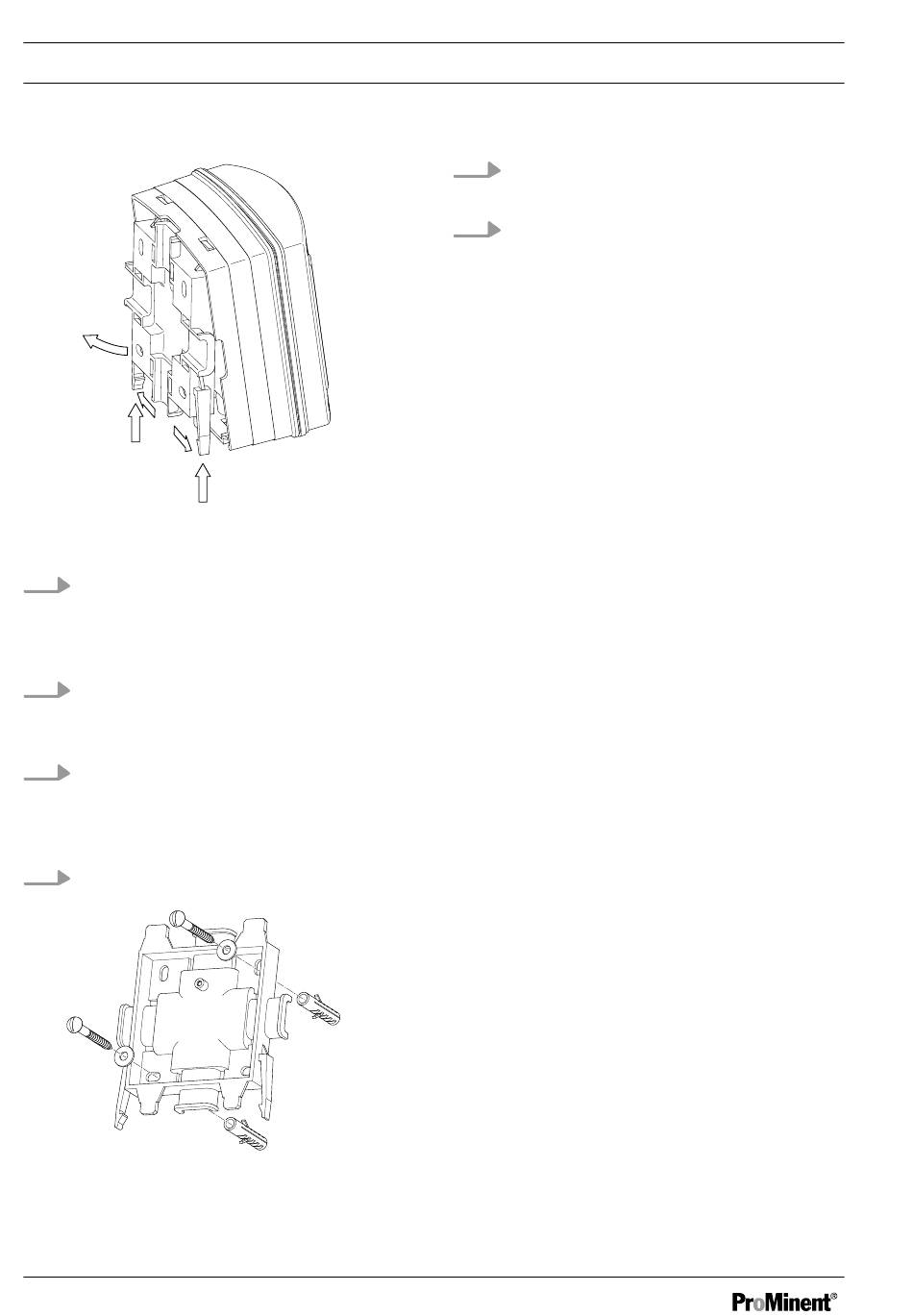

Abb. 3: Wand-/Rohrhalterung abbauen
1. Wand-/Rohrhalterung abbauen. Die
beiden Schnapphaken (1) nach
außen ziehen und nach oben drü‐
cken
2. Die Wand-/Rohrhalterung weg‐
klappen (2) und nach unten heraus‐
ziehen
3. Zwei Bohrlöcher diagonal zuei‐
nander anzeichnen, dabei die
Wand-/Rohrhalterung als Bohr‐
schablone verwenden
4. Löcher bohren: Ø 8 mm, t = 50 mm
Abb. 4: Wand-/Rohrhalterung mit Unter‐
legscheiben anschrauben
20
5. Wand-/Rohrhalterung mit Unterleg‐
scheiben anschrauben
6.
Den DULCOMETER
Regler oben in die Wand-/Rohrhal‐
terung einhängen und mit leichtem
Druck unten gegen die Wand-/
Rohrhalterung drücken. Dann nach
oben drücken bis der
DULCOMETER
hörbar einrastet
