DULCOMETER Compact Regler in Schalttafelausschnitt einbauen
®
HINWEIS!
Sockel des Flachbandkabels
Der Sockel des Flachbandkabels ist fest auf der Platine verlötet. Der Sockel kann
nicht demontiert werden. Zum Lösen des Flachbandkabels muss die Verriegelung
(3) des Sockels geöffnet werden, siehe Abb. 8

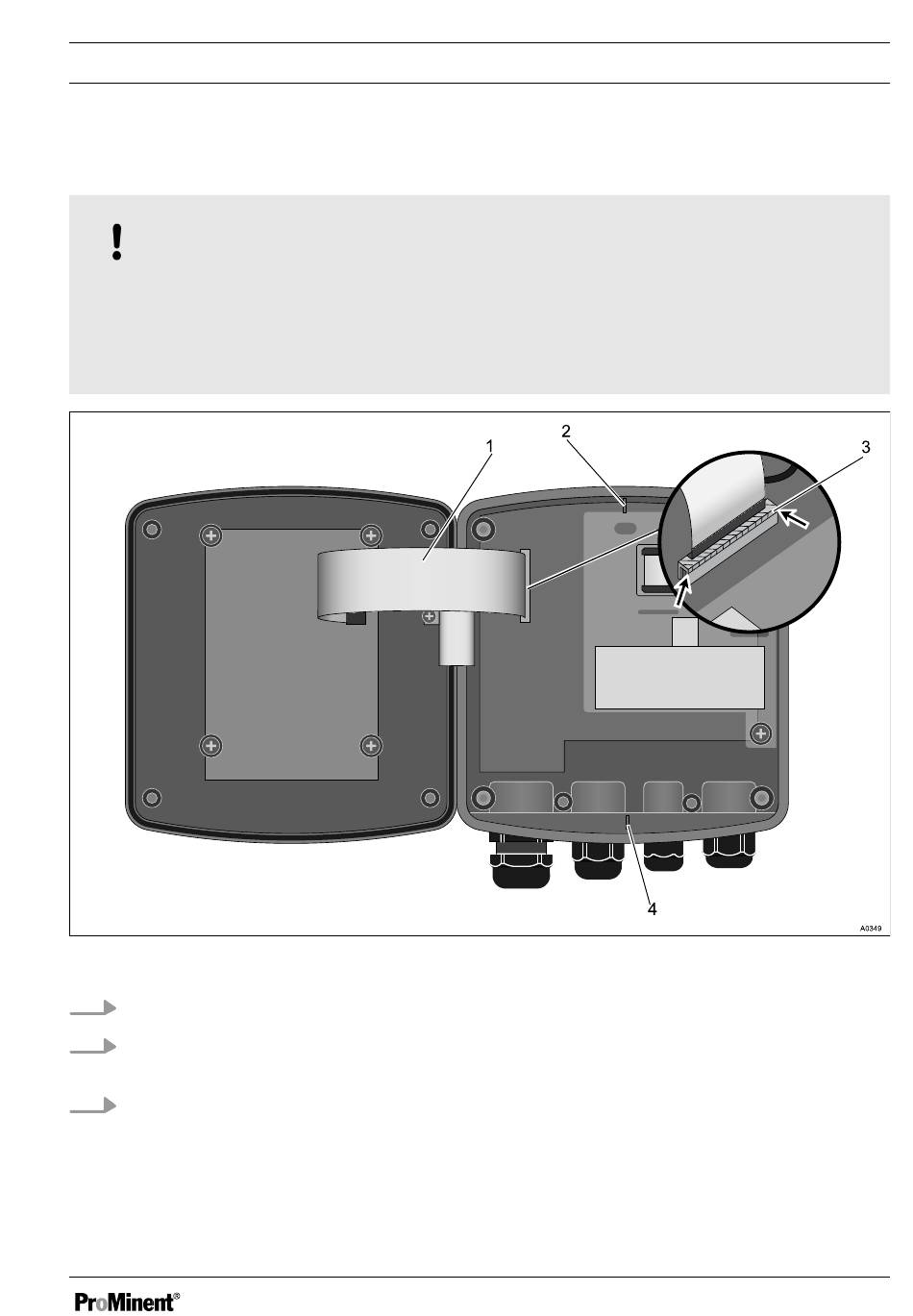

Abb. 8: Flachbandkabel lösen
1.
Vier Schrauben lösen und DULCOMETER
2. Öffnen Sie die Verriegelung (3) links und rechts (Pfeile) am Sockel und ziehen Sie
das Flachbandkabel (1) aus dem Sockel
3. Brechen Sie mit einer Zange die Nasen (2 und 4) ab. Diese werden beim Schaltta‐
feleinbau nicht benötigt
