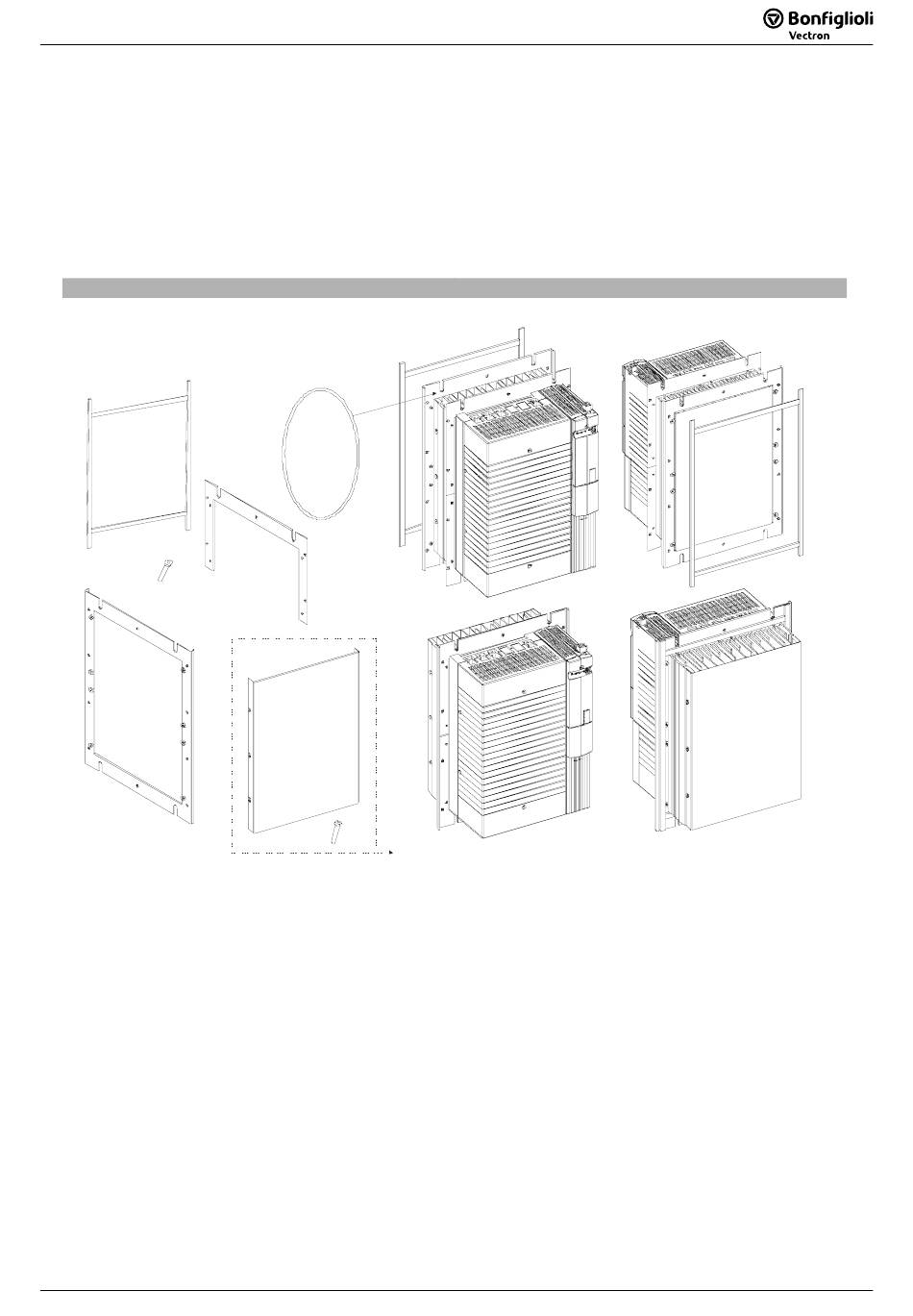

Montage der Befestigungsbleche
•
Montagebleche (A) von oben und unten in den Kühlkörper einschieben.
•
Runddichtung (B) über den Kühlkörper schieben. Die Runddichtung muss zwischen den Montageble-
chen (A) und dem Montagerahmen (C) liegen.
•
Den Montagerahmen (C) über den Kühlkörper schieben und an den Montageblechen (A) befestigen.
•
Dichtungsband (D) zuschneiden und auf den Montagerahmen (C) kleben.
•
Optionales Rückwandblech (E) seitlich am Kühlkörper anschrauben.
Baugröße 6
1x
D
8x
1x
C
04/07
04/07
1x
B
2x
A
1x
E
6x
optional
ACT/ACU 401 (37,0 kW bis 65,0 kW)
A
C
D
E
15
15
