Montage
Baugröße 7
•

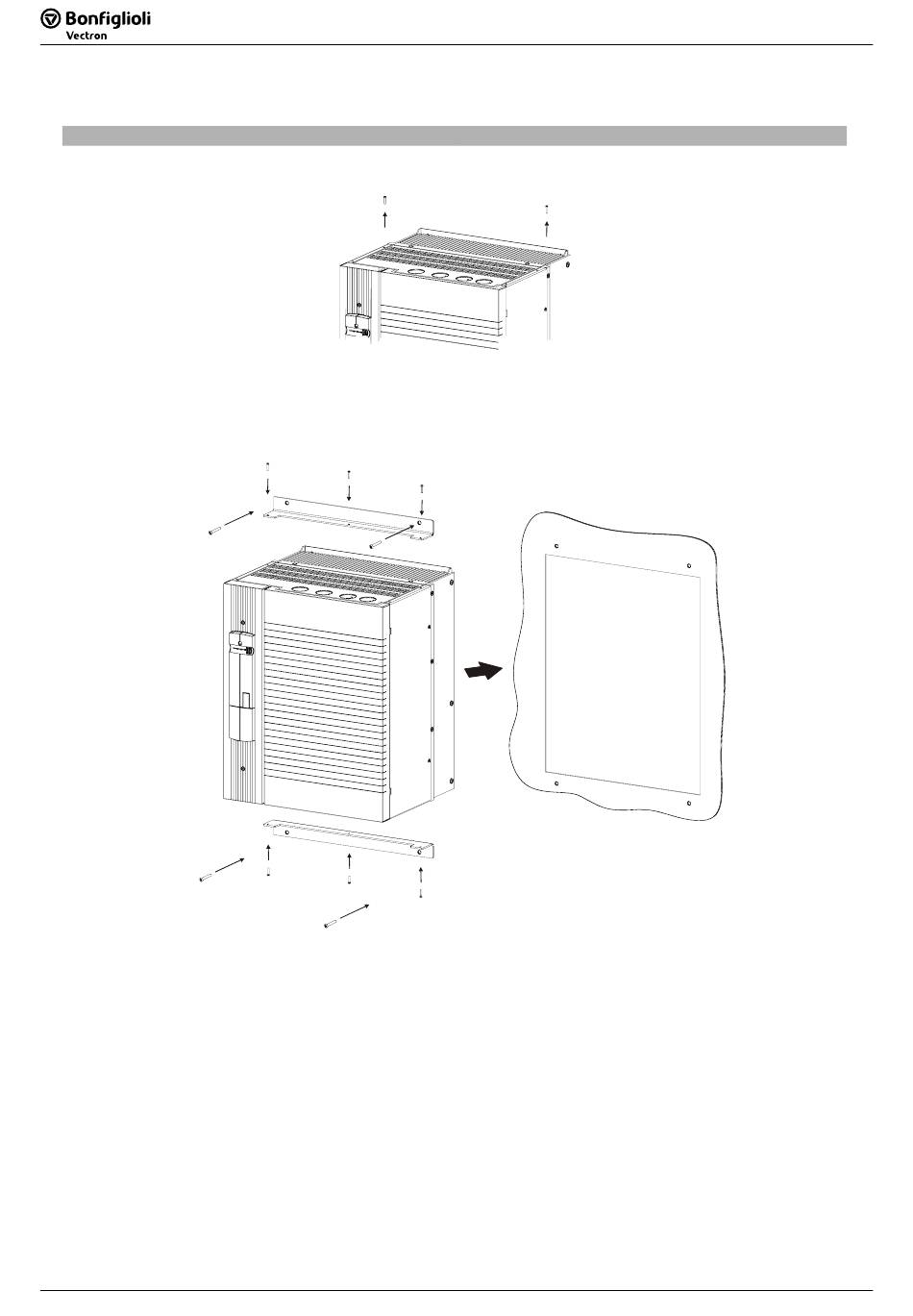

Die Schrauben (B) am Frequenzumrichter lösen.
•
Die Montagewinkel (A) mit den Schrauben (B) am Frequenzumrichter befestigen.
•
Den Kühlkörper des Frequenzumrichters durch den Montageausschnitt schieben.
•
Den Frequenzumrichter mit den Schrauben (C) an der Montagewand befestigen.
C
C
B: M5x12
C: M8
18
18
B
B
B
B
A
C
A
B
B
B
C
ACT/ACU 401 (75,0 kW bis 132,0 kW)
B
04/07
04/07
