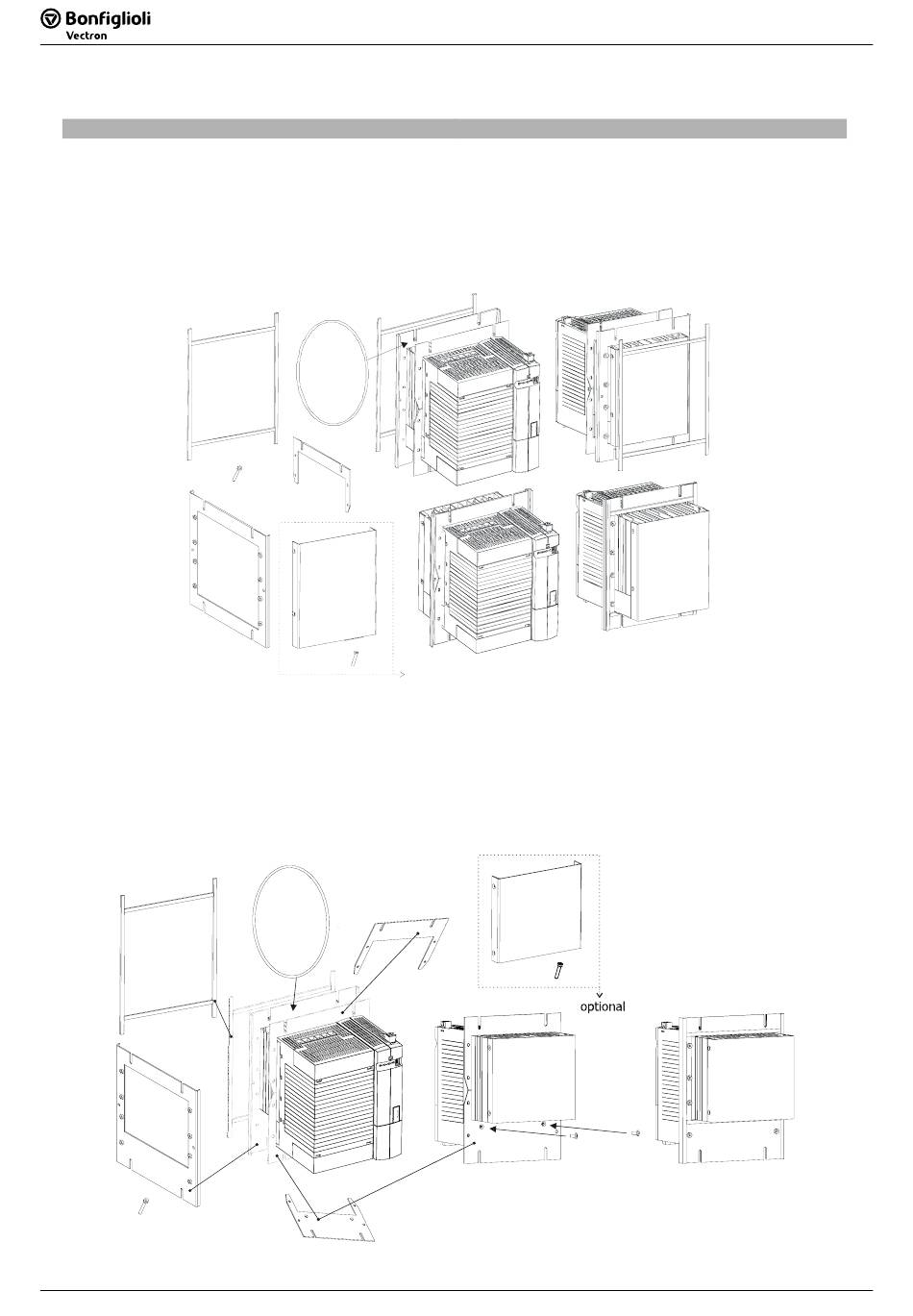

Montage der Befestigungsbleche
Baugröße 5
mit Lüfter
-
•
Montagebleche (A) von oben und unten in den Kühlkörper einschieben.
•
Runddichtung (B) über den Kühlkörper schieben. Die Runddichtung muss zwischen den Montageble-
chen (A) und dem Montagerahmen (C) liegen.
•
Den Montagerahmen (C) über den Kühlkörper schieben und an den Montageblechen (A) befestigen.
•
Dichtungsband (D) zuschneiden und auf den Montagerahmen (C) kleben.
•
Optionales Rückwandblech (E) seitlich am Kühlkörper anschrauben.
ohne Lüfter
-
•
Montagebleche (F) und (A) von oben und unten in den Kühlkörper einschieben.
•
Montageblech (A) mit den Schrauben (G) am Frequenzumrichter befestigen.
•
Runddichtung (B) über den Kühlkörper schieben. Die Runddichtung muss zwischen den Montageble-
chen (A, F) und dem Montagerahmen (C) liegen.
•
Den Montagerahmen (C) über den Kühlkörper schieben und an den Montageblechen (A, F) befestigen.
•
Dichtungsband (D) zuschneiden und auf den Montagerahmen (C) kleben.
•
Optionales Rückwandblech (E) seitlich am Kühlkörper anschrauben.
1x
D
1x
C
8x
12
12
1x
1x
B
D
2x
8x
A
1x
1x
C
E
4x
1x
B
A
1x
ACT/ACU 401 (18,5 kW bis 30,0 kW)
optional
1x
E
1x
F
4x
F
E
G
A
A
C
D
E
E
G
C
04/07
04/07
