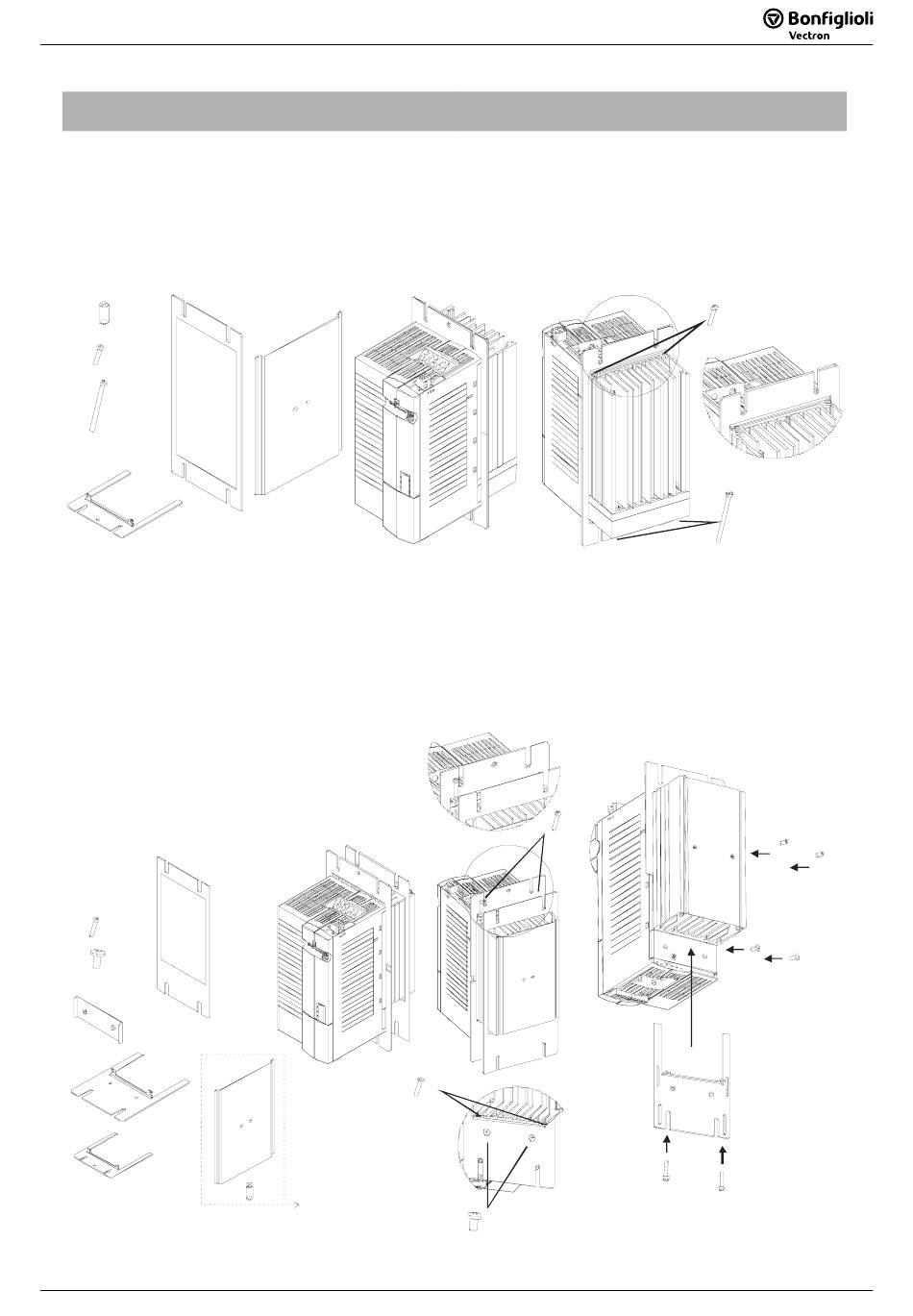

mit Lüfter
-
•
Montagebleche (A) von oben und unten in den Kühlkörper einschieben.
•
Montagebleche (A) oben mit den Schrauben (A1) und unten mit den Schrauben (A2) am Kühlkörper
befestigen.
•
Dichtung (B) über den Kühlkörper schieben und ankleben.
•
Rückwandblech (C) in die Schienen auf der Rückseite des Kühlkörpers stecken und die Madenschrau-
ben (D) bis zum Kühlkörper eindrehen, um das Rückwandblech zu sichern.
1x
D
2x
2x
A1
2x
A2
B
2x
A
ohne Lüfter
-
•
Winkel (B1) auf die Gehäuserückwand auflegen.
•
Montagebleche (A) und (B) von oben und unten in den Kühlkörper einschieben.
•
Montageblech (B) mit den Schrauben (G) am Winkel (B1) befestigen.
•
Montagebleche (A) und (B) mit den Schrauben (F) oben und unten am Kühlkörper befestigen.
•
Dichtung (C) über den Kühlkörper schieben und ankleben.
•
Rückwandblech (D) in die Schienen auf der Rückseite des Kühlkörpers stecken und die Madenschrau-
ben (E) bis zum Kühlkörper eindrehen, um das Rückwandblech zu sichern.
1x
F
4x
G
2x
C
B1
1x
1x
B
1x
A
1x
04/07
04/07
Baugröße 4
1x
C
D
E
2x
optional
ACT/ACU 201 (7,5 kW bis 9,2 kW)
ACT/ACU 401 (11,0 kW bis 15,0 kW)
A
C
F
F
D
C
F
G
A1
A2
E
E
D
G
G
B1
B
F
F
9
9
