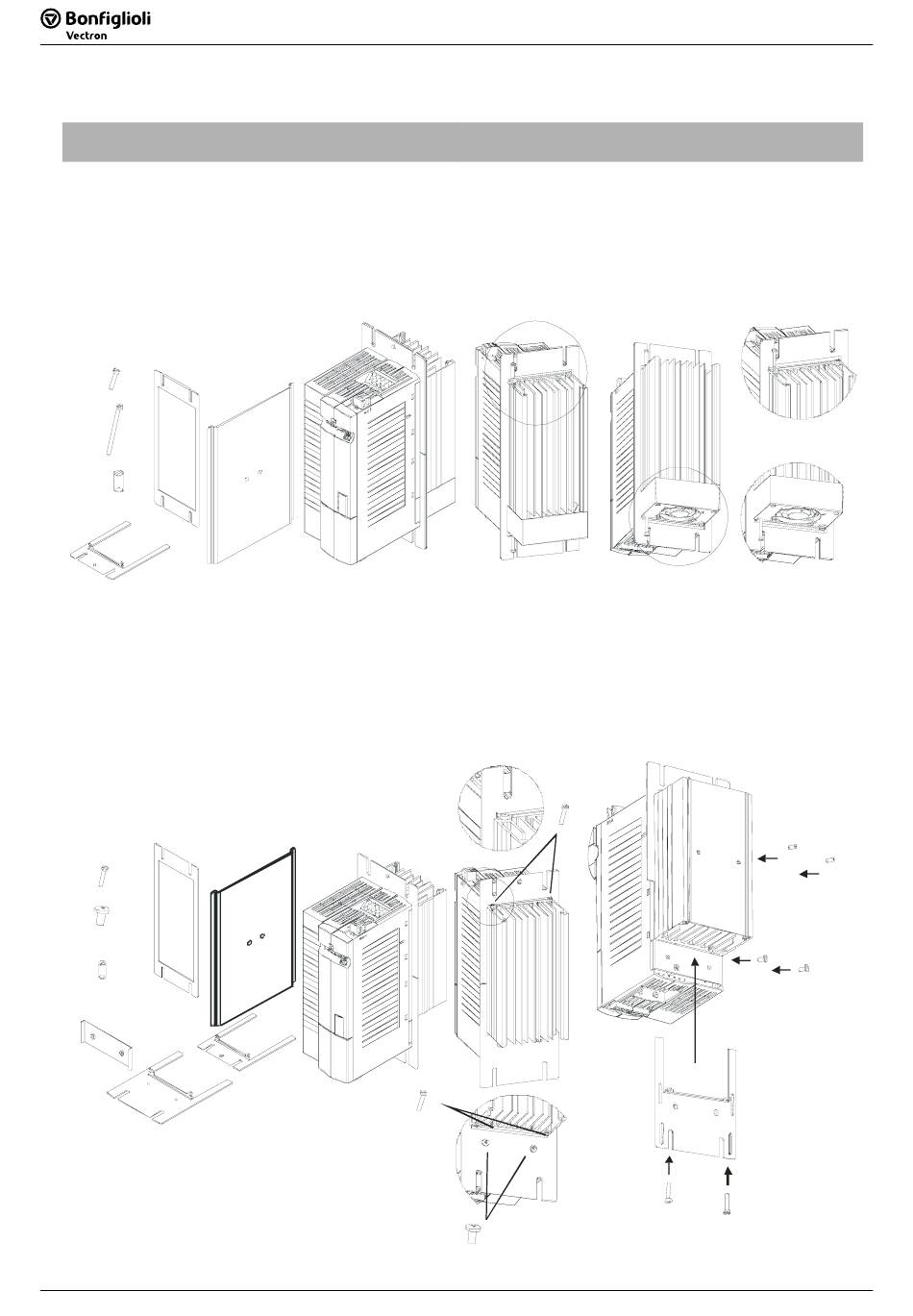

Montage der Befestigungsbleche
mit Lüfter
-
•
Montagebleche (A) von oben und unten in den Kühlkörper einschieben.
•
Montagebleche (A) oben mit den Schrauben (A1) und unten mit den Schrauben (A2) am Kühlkörper be-
festigen.
•
Dichtung (B) über den Kühlkörper schieben und ankleben.
•
Rückwandblech (C) in die Schienen auf der Rückseite des Kühlkörpers stecken und die Madenschrau-
ben (D) bis zum Kühlkörper eindrehen, um das Rückwandblech zu sichern.
1x
2x
A1
2x
A2
B
2x
D
2x
A
ohne Lüfter
-
•
Winkel (B1) auf die Gehäuserückwand auflegen.
•
Montagebleche (A) und (B) von oben und unten in den Kühlkörper einschieben.
•
Montageblech (B) mit den Schrauben (G) am Winkel (B1) befestigen.
•
Montagebleche (A) und (B) mit den Schrauben (F) oben und unten am Kühlkörper befestigen.
•
Dichtung (C) über den Kühlkörper schieben und ankleben.
•
Rückwandblech (D) in die Schienen auf der Rückseite des Kühlkörpers stecken und die Madenschrau-
ben (E) bis zum Kühlkörper eindrehen, um das Rückwandblech zu sichern.
F
4x
2x
G
1x
C
E
2x
B1
1x
B
8
8
Baugröße 3
1x
C
1x
D
A
1x
1x
ACT/ACU 201 (4,0 kW bis 5,5 kW)
ACT/ACU 401 (5,5 kW bis 9,2 kW)
F
A
B
F
G
E
E
D
G
G
B1
B
F
F
04/07
04/07
