Kapitel 2. Installation
2.4 Montage des Probennahmesystems
Das Probennahmesystem wird in der Regel auf einer flachen Metallplatte
mit vier Montagelöchern befestigt. Auf Anfrage kann GE das
Probennahmesystem auch in einem Gehäuse liefern. Ein typisches
Probennahmesystem ist in Abbildung 16 unten dargestellt.
DRUCKMINDERER
KÜHLSPULE
PROBENNAHMEZELLE
PROBENEINLASS
PROBENNAHMEZELLEN-
PROBENAUSLASS
BAUGRUPPE
DRUCKMESSER-
BAUGRUPPE
NADELVENTIL
NADELVENTIL
NADELVENTIL
ABSCHEIDER-
AUSLASS

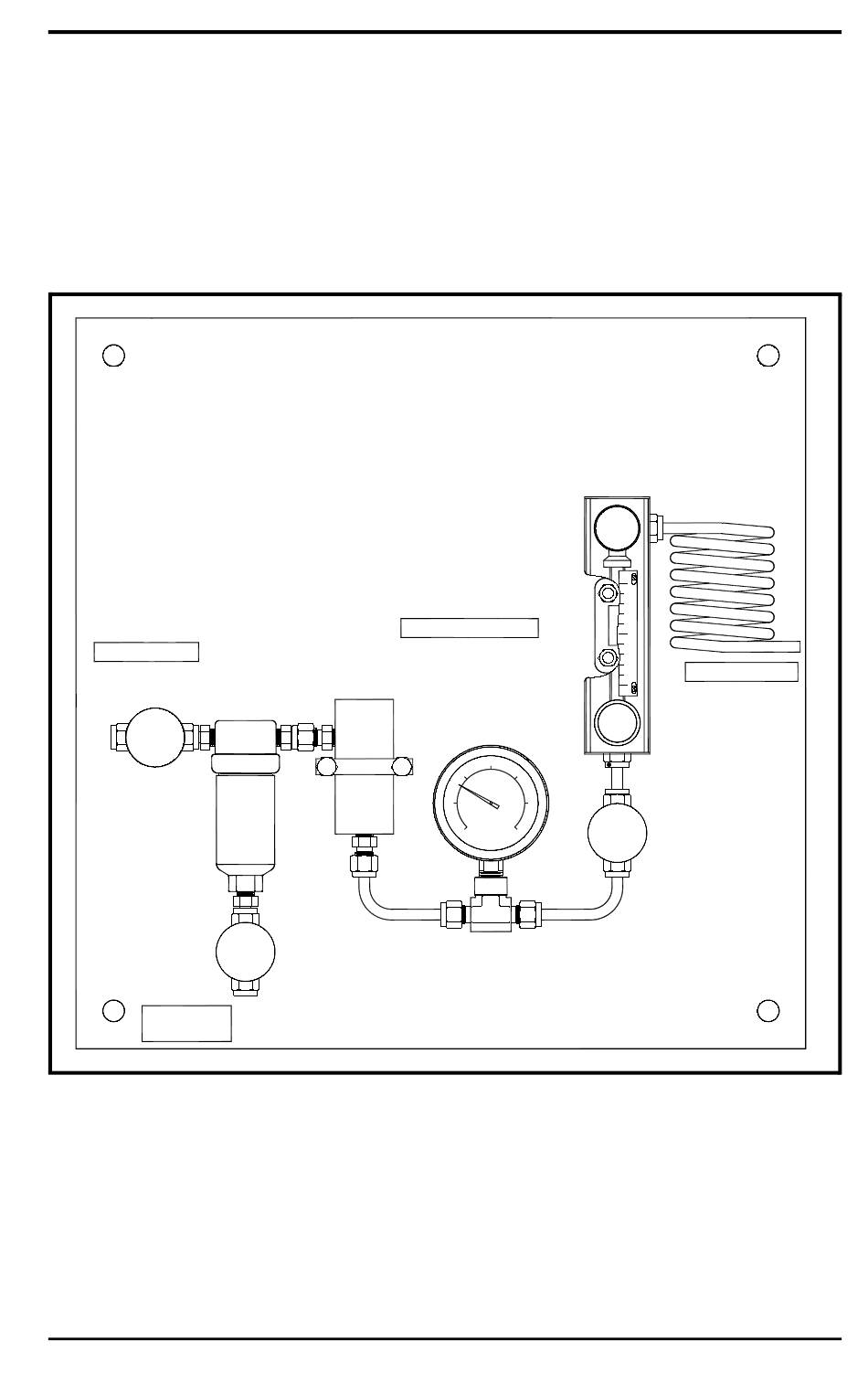

Abbildung 16: Typisches Probennahmesystem
dew.IQ Feuchtemessgerät Betriebsanleitung
15
