Kapitel 2. Installation
2.3.4 Wandmontage

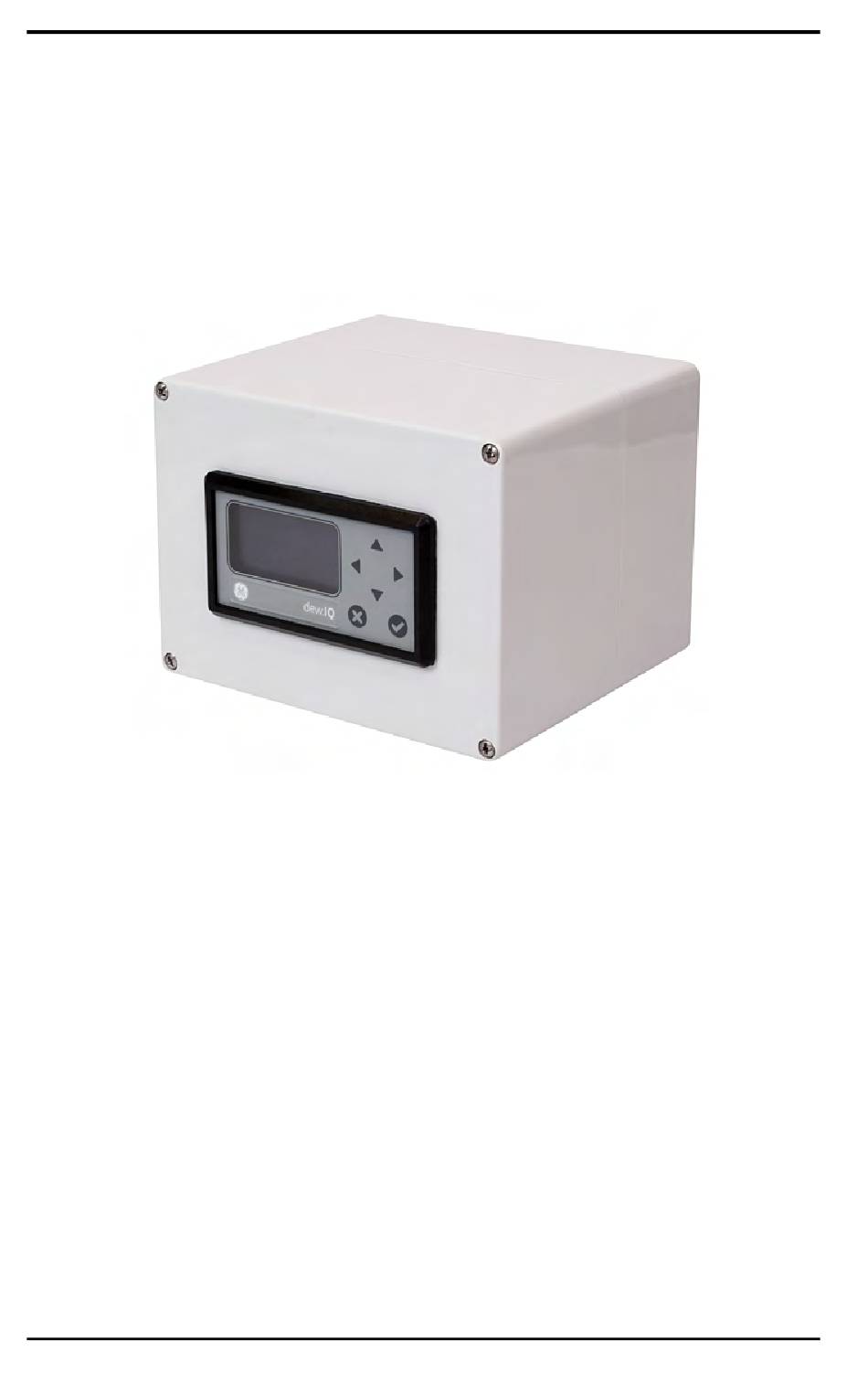

Der dew.IQ für die Wandmontage besteht aus einem Tafelmontagegerät, das
in ein Standard-Wandgehäuse Typ 4X/IP66 vormontiert ist. Abmessungen
und Installationshinweise siehe Abbildung 39 auf Seite 110, Abbildung 40
auf Seite 111 und Abbildung 41 auf Seite 112.
Das Gehäuse sollte auf einer senkrechten Fläche montiert werden, die
ausreichend Freiraum um das Gerät herum bietet, um die ordnungsgemäße
Bedienung und Konfiguration zu ermöglichen. Führen Sie dazu folgende
Schritte aus:
Lösen Sie die vier (4) Schrauben an der Vorderseite des Gehäuses,
1.
ziehen Sie die Tür bis zum Anschlag gerade nach vorne und klappen
Sie dann die Tür auf (die Scharniere befinden sich an der linken Seite).
Schrauben Sie am Montageort vier (4) selbstbohrende Anker gemäß
2.
dem in Abbildung 39 auf Seite 110 gezeigten Lochmuster in die Wand.
Montieren Sie das Gehäuse mit vier (4) 8 x 1-1/2"-Maschinenschrauben
3.
in den vier Montagelöchern an der Wand.
Vor dem Betrieb muss die Tür geschlossen und mit den vier Schrauben
4.
an den Ecken fixiert werden.
14
dew.IQ Feuchtemessgerät Betriebsanleitung
