Kapitel 2. Installation
2.6.5a
Anschließen des Netzkabels (Forts.)

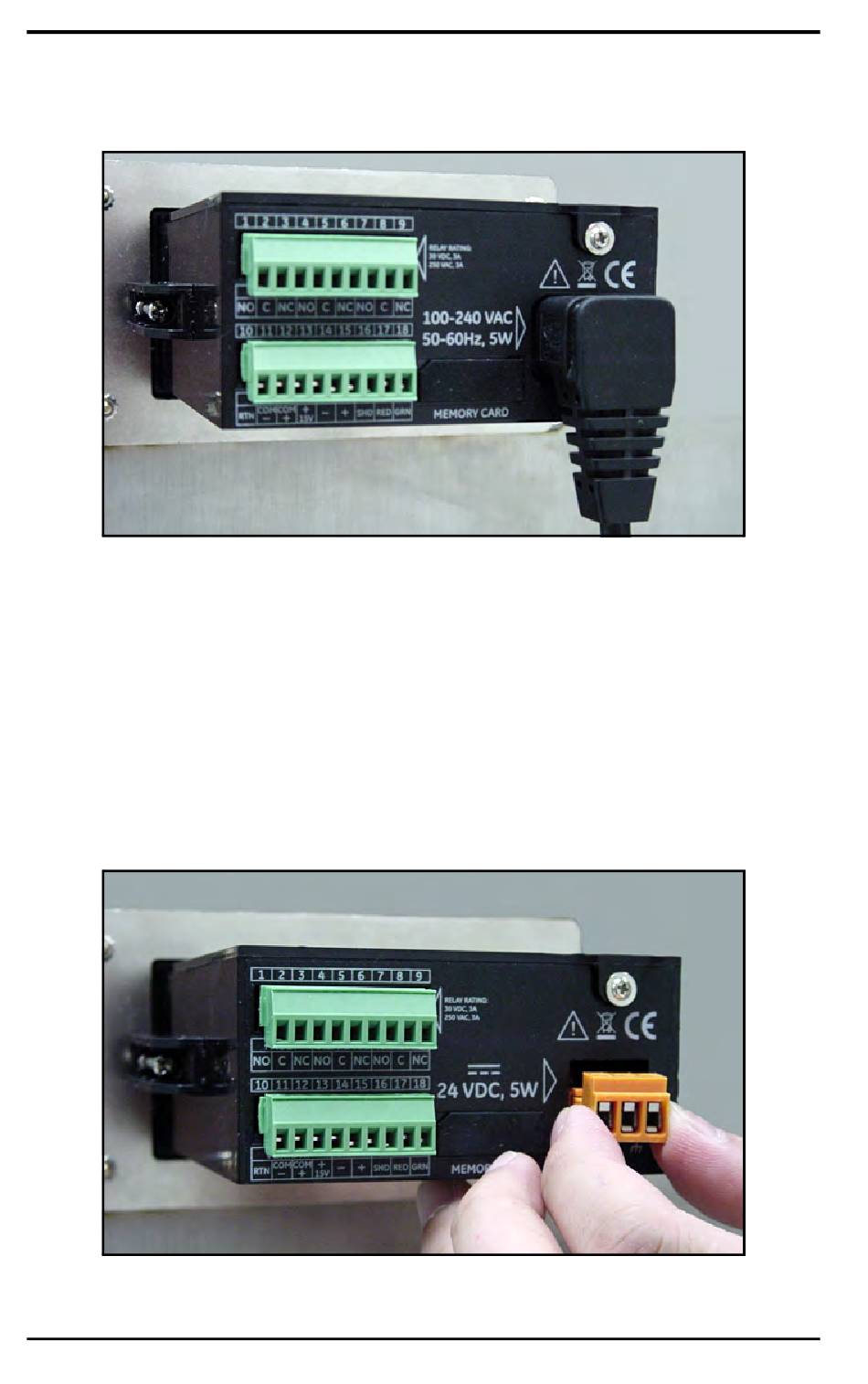

Abbildung 32: Angeschlossenes Netzkabel
2.6.5b
Anschließen der Gleichstromklemmen
Das Gleichstromkabel (mit Leitern mit einem Querschnitt von 14 bis 26
AWG) ist vom Kunden bereitzustellen. Um das Gleichstromkabel an die
Eingangsstromklemmen des dew.IQ anzuschließen (siehe Abbildung 19 auf
Seite 19), führen Sie die folgenden Schritte aus:
Ziehen Sie den Gleichstromstecker von der Rückseite des dew.IQ ab
1.
(siehe Abbildung 33 unten).
Abbildung 33: Entfernen des Gleichstromsteckers
32
dew.IQ Feuchtemessgerät Betriebsanleitung
