2.6.5b
Anschließen der Gleichstromklemmen (Forts.)
Isolieren Sie die drei Stromkabelleiter auf einer Länge von ca. 10 mm
2.
(3/8") ab.
Stecken Sie jeden Draht in den entsprechenden Kontaktstift (siehe
3.
Tabelle 4 unten) und ziehen Sie die Schrauben fest, um die Drähte zu
fixieren.
Tabelle 4: Kontaktbelegung für Gleichstromstecker
Kabelfarbe
Rot
Schwarz
Grün
WICHTIG:
Stellen Sie sicher, dass der Masseanschluss des Rahmens des
dew.IQ ordnungsgemäß geerdet ist.

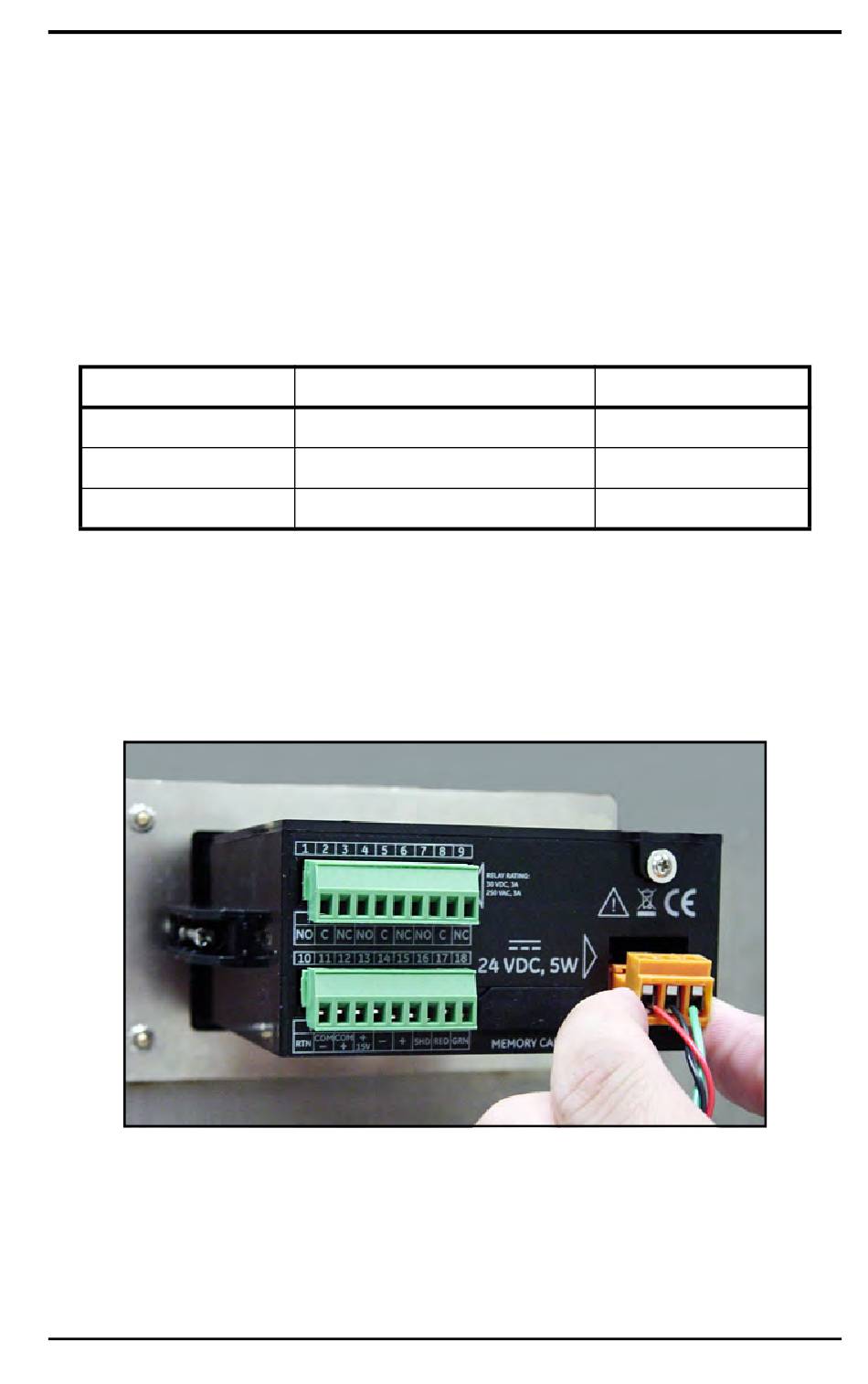

Schließen Sie den Gleichstromstecker wieder an der Rückseite des
4.
dew.IQ an (siehe Abbildung 34 unten).
Abbildung 34: Wiederanschließen des Gleichstromsteckers
dew.IQ Feuchtemessgerät Betriebsanleitung
Stift
+
-
GND-Symbol (Erdung)
Kapitel 2. Installation
Funktion
V+
V-
Masse
33
