VORSICHT:
Komponenten an.
VORSICHT:
2 Halten Sie den Systemplatinenhalter und den blauen Freigabestift fest, neigen Sie die Systemplatine und senken Sie sie in das System
ab.
3 Schieben Sie die Systemplatine in Richtung der Systemrückseite, bis der Freigabestift einrastet.

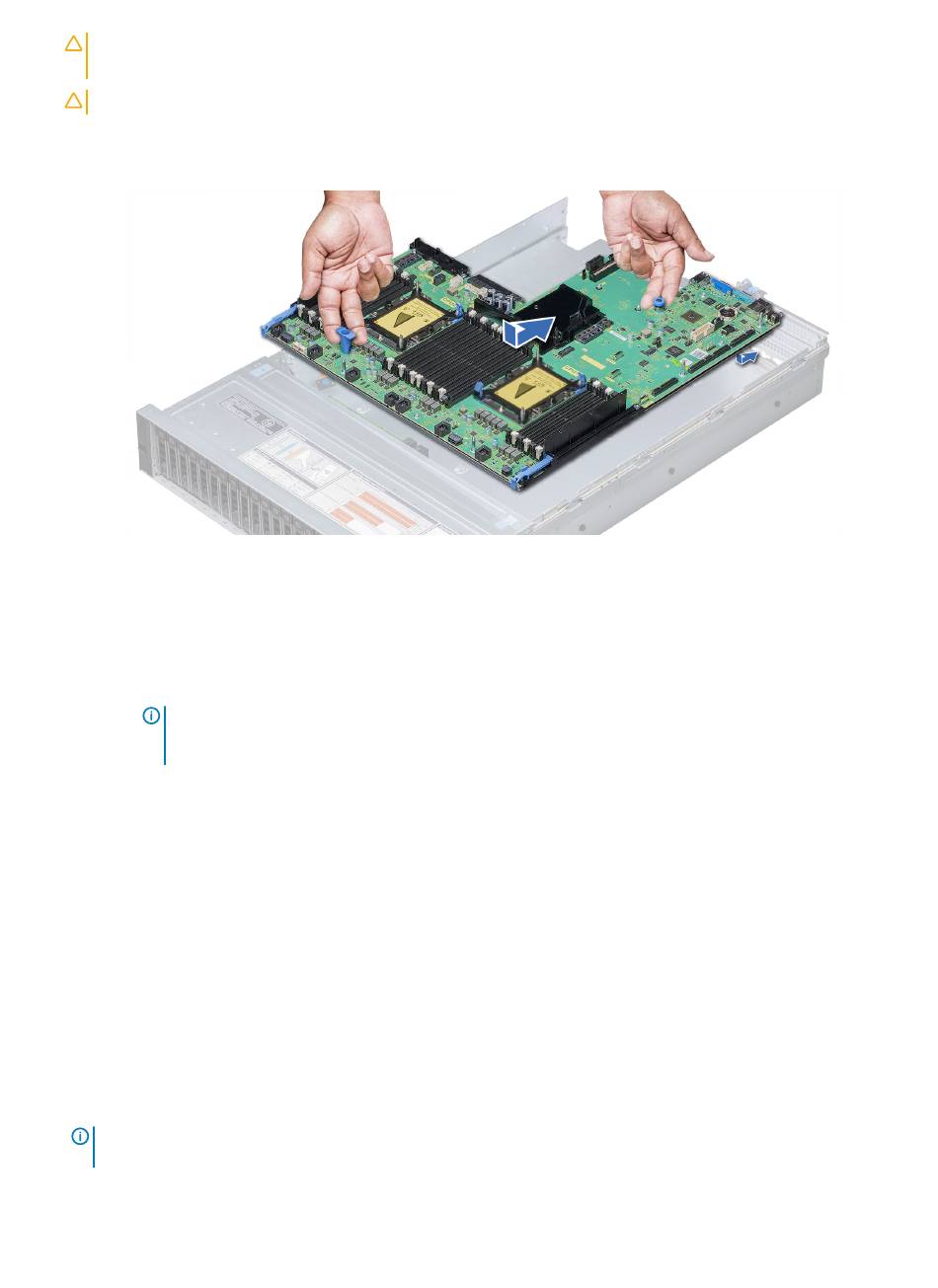

Abbildung 160. Installieren der Systemplatine
Nächste Schritte
1 Installieren Sie die folgenden Komponenten:
a Modul Vertrauenswürdige Plattform
ANMERKUNG:
werden. Für den Austausch einer Systemplatine, auf der ein TPM-Plug-in-Modul installiert war, wird stets ein
Ersatz-TPM-Plug-in-Modul bereitgestellt.
b Mittleres Laufwerksfach
c Rückseitiges Laufwerksgehäuse
d Integrierte Speichercontrollerkarte
e Optionaler interner USB-Speicherstick
f Optionales IDSDM- oder vFlash-Modul
g Erweiterungskarten und Erweiterungskarten-Riser
h Prozessor und Kühlkörpermodul
i Prozessorplatzhalter (falls vorhanden)
j Speichermodule
k Netzwerkzusatzkarte
l Lüfterbaugruppe
m Kühlgehäuse
n Netzteileinheiten
2 Verbinden Sie alle Kabel mit der Systemplatine.
ANMERKUNG:
Kabelhalterung zu befestigen.
3 Befolgen Sie die Schritte unter
4 Stellen Sie Folgendes sicher:
210 Installieren und Entfernen von Systemkomponenten
Heben Sie die Systemplatinenbaugruppe nicht an einem Speichermodul, einem Prozessor oder anderen
Stellen Sie sicher, dass die System beim Einsetzen der Systemplatine in das Gehäuse nicht beschädigt wird.
Das TPM-Plug-in-Modul ist mit der Systemplatine verbunden und kann nicht entfernt
(falls vorhanden)
(falls vorhanden)
und Speichermodul-Platzhalter
Achten Sie darauf, die Kabel im System entlang der Gehäusewand zu führen und mit der
Nach der Arbeit an Komponenten im Inneren des Systems.
