Systembatterie; Austauschen Der Systembatterie - Dell EMC PowerEdge R740xd Installations- Und Servicehandbuch

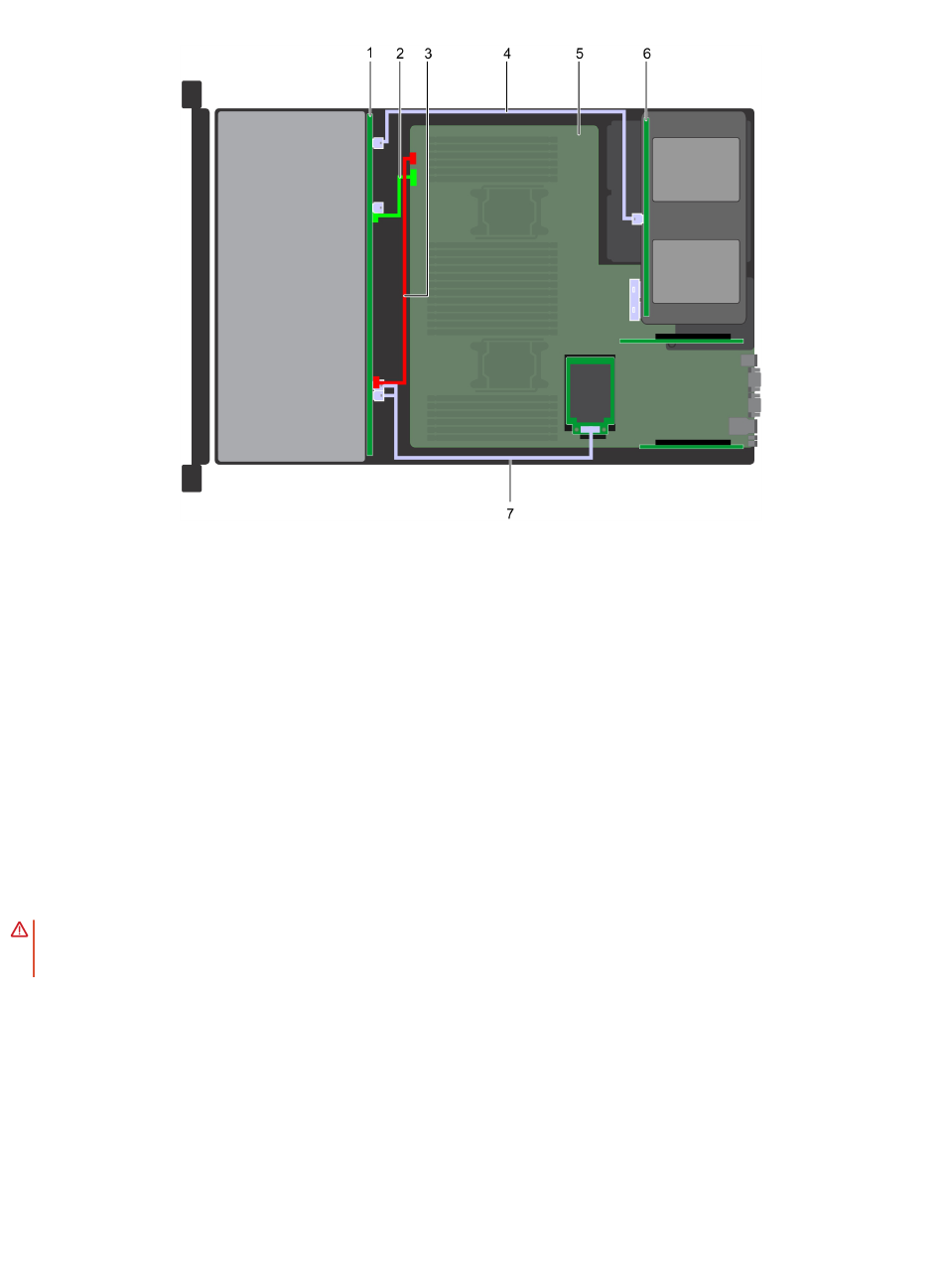

Abbildung 152. Kabelführung - 12 x 3,5 -Zoll Festplattenrückwandplatine mit 4 x 2,5 - Rückseite Festplattenrückwandplatine
1 Rückwandplatine
3 Stromkabel der Rückwandplatine (Mittlere BP: Anschluss
J_BP_PWR zur Hauptplatine)
5 Systemplatine
7 SAS-Kabel (BP: Kabelanschluss J_SAS_A0_B0 zu Mini-PERC)

Systembatterie

Austauschen der Systembatterie

Voraussetzungen
WARNUNG: Bei falschem Einbau einer neuen Batterie besteht Explosionsgefahr. Tauschen Sie die Batterie nur gegen eine
Batterie desselben oder eines gleichwertigen, vom Hersteller empfohlenen Typs aus. Weitere Informationen finden Sie in den
Sicherheitsinformationen, die mit Ihrem System geliefert wurden.
1 Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.
2 Befolgen Sie die Schritte unter
3 Schließen Sie erforderlichenfalls den Erweiterungskartenriegel auf dem Kühlgehäuse, um die Erweiterungskarte voller Baulänge zu
entsichern.
4 Trennen Sie gegebenenfalls Strom- und Datenkabel von der (den) Erweiterungskarte(n).
5 Entfernen Sie den Erweiterungskarten-Riser
Schritte
1 Suchen Sie den Batteriesockel. Weitere Informationen finden Sie im Abschnitt
Vor der Arbeit an Komponenten im Innern des
1A.
2 Signalkabel der Rückwandplatine (Mitte BP: J_BP_SIG zur
Hauptplatine)
4 SAS-Kabel (BP: BP: A1 BP SAS bis zur rückwärtigen BP:
J_SAS_A1, Kabelanschluss J_SAS_B1)
6 Festplatten-Rückwandplatine
Systems.
Jumper und Anschlüsse auf der
Installieren und Entfernen von Systemkomponenten
Systemplatine.
