Kühlgehäuse; Entfernen Des Kühlgehäuses - Dell EMC PowerEdge R740xd Installations- Und Servicehandbuch

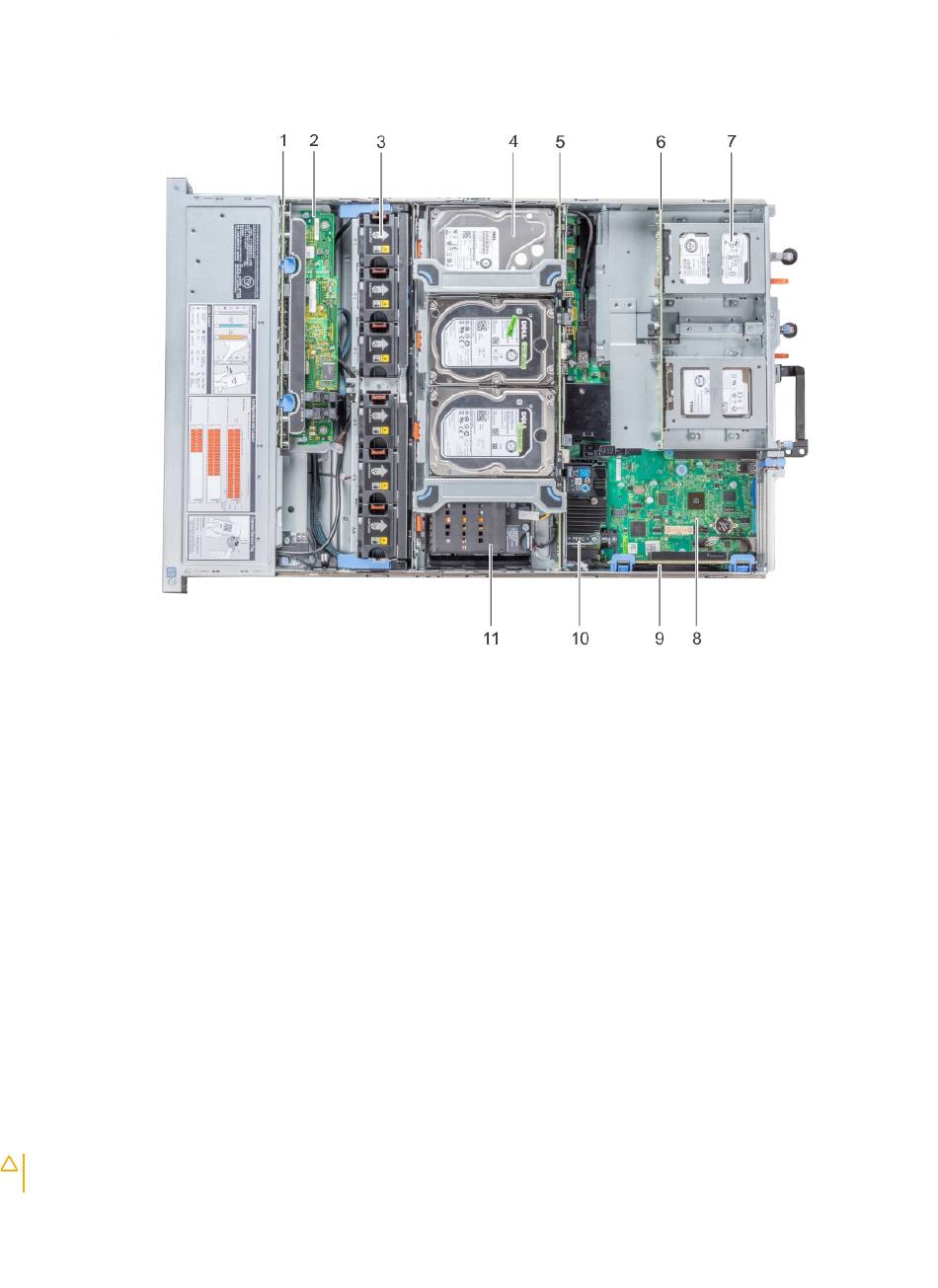

Abbildung 31. Das Innere des Systems - Mid-Laufwerk Auflagefach und hinteren Laufwerkträger
1 Festplattenrückwandplatine
3 Kühlungslüfter in der Kühlungslüfterbaugruppe (6)
5 Festplatten-Rückwandplatine
7 Laufwerk (2 oder 4) im hinteren Laufwerkträger
9 Erweiterungskarten-Riser 1
11 NVDIMM-N-Batterie
Kühlgehäuse
Entfernen des Kühlgehäuses
Voraussetzungen
VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse. Das System kann andernfalls schnell überhitzen,
was zum Abschalten des System und zu Datenverlust führt.
86 Installieren und Entfernen von Systemkomponenten
2 SAS-Rückwandplatine-Erweiterungskarte
4 Laufwerk (4) im mittleren Auflagefachs
6 Festplatten-Rückwandplatine
8 Systemplatine
10 Integrierte Speichercontrollerkarte
