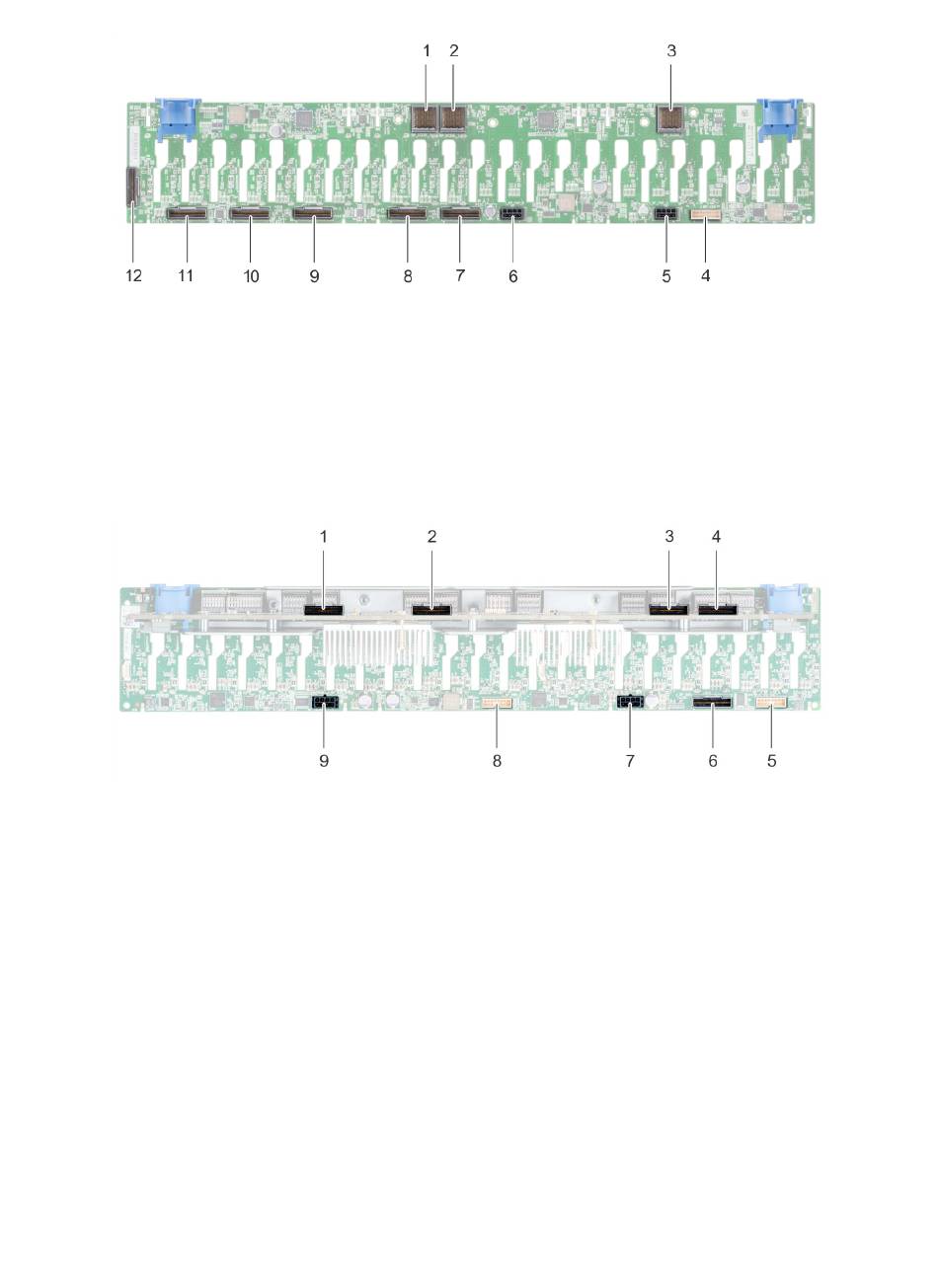

Abbildung 125. Rückansicht der 24 x 2,5-Zoll-Rückwandplatine
1 Anschlüsse an Rückwanderweiterungsplatine (6)
3 Anschlüsse an Rückwanderweiterungsplatine (6)
5 Netzanschluss (PWR)
7 PC Ie-Anschluss (PCIE BP A2)
9 PC Ie-Anschluss (PCIE BP A1)
11 PC Ie-Anschluss (PCIE BP A0)
Abbildung 126. Rückansicht der 24 x 2,5-Zoll-Rückwandplatine (24 NVMe)
1 Erweiterungsplatinenanschluss B1 (PE1_B)
3 Erweiterungsplatinenanschluss B2 (PE2_B)
5 Signalanschluss (J_SIG_A1)
7 Netzanschluss (J_BP_PWR_A1)
9 Netzanschluss (J_BP_PWR_A2)
2 Anschlüsse an Rückwanderweiterungsplatine (6)
4 Signalanschluss (J_BP_SIG)
6 Netzanschluss (PWR)
8 PC Ie-Anschluss (PCIE BP B2)
10 PC Ie-Anschluss (PCIE BP B1)
12 PC Ie-Anschluss (PCIE BP B0)
2 Erweiterungsplatinenanschluss A1 (PE1_A)
4 Erweiterungsplatinenanschluss A2 (PE2_A)
6 SAS-Anschluss (J_BP_SAS)
8 Signalanschluss (J_SIG_A2)
