Dell EMC PowerEdge R740xd Installations- Und Servicehandbuch Seite 11

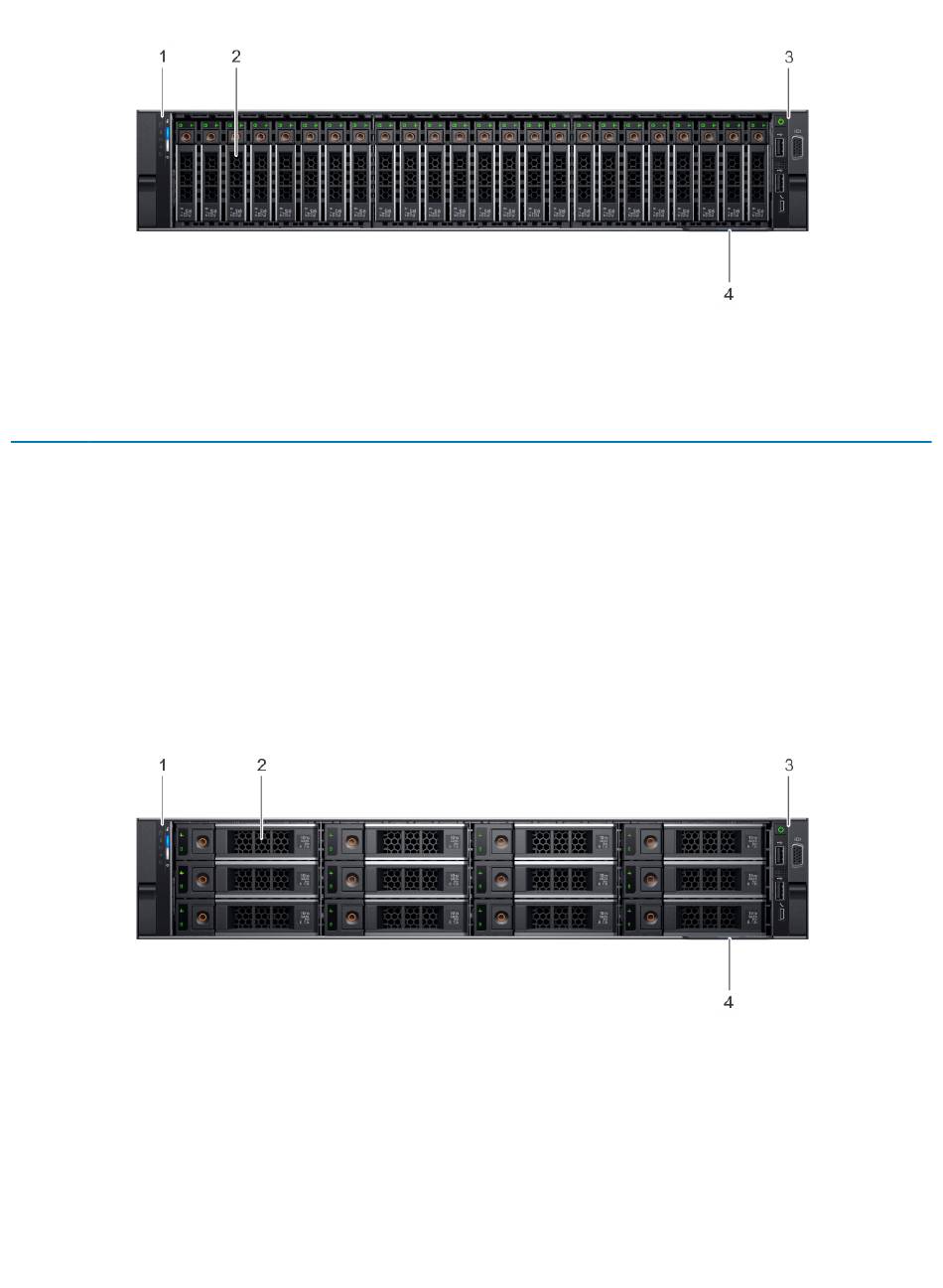

Abbildung 2. Frontansicht eines Systems mit 24 x 2,5-Zoll-Laufwerken
Tabelle 1. Ausstattung an der Vorderseite eines Systems mit 24 2,5-Zoll-Laufwerken
Element Felder und Steckplätze
1 Linkes Bedienfeld
2 Laufwerkschächte
3 Rechtes Bedienfeld
4 Informationsbereich
Abbildung 3. Frontansicht eines Systems mit 12 x 3,5-Zoll-Laufwerken
Symbol
k. A.
k. A.
k. A.
k. A.
Beschreibung
Enthält Systemzustand und System-ID, Status-LED oder optional
iDRAC Quick Sync 2 (Wireless).
Ermöglichen Ihnen das Installieren von Laufwerken, die auf Ihrem
System unterstützt werden. Weitere Informationen zu Laufwerken
finden Sie im Abschnitt Technische
Enthält Betriebsschalter, VGA-Anschluss, iDRAC Direct-Micro-USB-
Anschluss und zwei USB 2.0-Anschlüsse.
Der Informationsbereich ist ein ausziehbares Etikettenfeld, auf dem
Sie nach Bedarf Systeminformationen wie die Service-Tag-Nummer,
NIC, MAC-Adresse usw. verzeichnen können. Wenn Sie sich für den
sicheren Standardzugriff auf iDRAC entschieden haben, enthält der
Informationsbereich auch das sichere Standardpasswort für iDRAC.
PowerEdge R740xd-System - Übersicht
Daten.
11
