Seite 1 Dell EMC PowerEdge R740 Installations- und Service-Handbuch Vorschriftenmodell: E38S Series Vorschriftentyp: E38S001...
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Anmerkungen, Vorsichtshinweise und Warnungen ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie Ihr Produkt besser einsetzen können. VORSICHT: Ein VORSICHTSHINWEIS macht darauf aufmerksam, dass bei Nichtbefolgung von Anweisungen eine Beschädigung der Hardware oder ein Verlust von Daten droht, und zeigt auf, wie derartige Probleme vermieden werden können. WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können.
Seite 3: Inhaltsverzeichnis
LCD-Display..................................22 Anzeigen des Startbildschirms..........................23 Setup-Menü................................24 Ansichtsmenü................................24 Ausfindigmachen der Service-Tag-Nummer Ihres Systems..................24 Etikett mit Systeminformationen........................... 25 PowerEdge R740 – Vorderes Etikett mit Systeminformationen................25 PowerEdge R740 – Serviceinformationen......................26 2 Dokumentationsangebot..........................30 3 Technische Daten............................32 Abmessungen des Systems............................32 Gehäusegewicht................................33 Prozessor –...
Seite 4 Erweiterte Betriebstemperatur..........................43 Partikel- und gasförmige Verschmutzung - Technische Daten................44 4 Anfängliche Systemeinrichtung und Erstkonfiguration.................46 Einrichten Ihres Systems..............................46 iDRAC-Konfiguration............................... 46 Optionen für die Einrichtung der iDRAC-IP-Adresse.....................46 Melden Sie sich bei iDRAC an...........................47 Optionen zum Installieren des Betriebssystems......................47 Methoden zum Download von Firmware und Treiber................... 48 Herunterladen von Treibern und Firmware......................
Seite 5 Entfernen des Kühlgehäuses............................ 84 Installieren des Kühlgehäuses........................... 85 Lüfterbaugruppe................................86 Entfernen der Lüfterbaugruppe..........................86 Installieren der Lüfterbaugruppe..........................87 Lüfter....................................88 Details zum Lüfter..............................88 Entfernen eines Kühlungslüfters..........................88 Einsetzen eines Kühlungslüfters..........................89 Eingriffsschalter................................90 Entfernen eines Eingriffsschalters........................... 90 Installieren eines Eingriffsschalters........................... 91 NVDIMM-N-Batterie............................... 92 NVDIMM-N-Batterie..............................
Seite 6 Richtlinien zum Einsetzen von Erweiterungskarten..................... 122 Öffnen und Schließen der PCIe-Kartenhalterverriegelung.................. 127 Entfernen einer Erweiterungskarte aus dem Erweiterungskarten-Riser............128 Installieren einer Erweiterungskarte im Erweiterungskarten-Riser..............131 Entfernen der Platzhalter für Riser 2 und 3......................133 Einsetzen der Platzhalter für Riser 2 und 3......................134 Entfernen des Platzhalters für Riser 3........................135 Einsetzen des Platzhalters für Riser 3........................
Seite 7 Jumper und Anschlüsse auf der Systemplatine......................197 Jumper-Einstellungen auf der Systemplatine......................199 Deaktivieren vergessener Kennworte.......................... 199 9 Wie Sie Hilfe bekommen..........................201 Kontaktaufnahme mit Dell EMC........................... 201 Feedback zur Dokumentation............................201 Zugriff auf Systeminformationen mithilfe von QRL....................201 Quick Resource Locator (QRL) für das PowerEdge R740xd-System...............202 Automatischer Support über SupportAssist......................
Seite 8: Poweredge R740-System - Übersicht

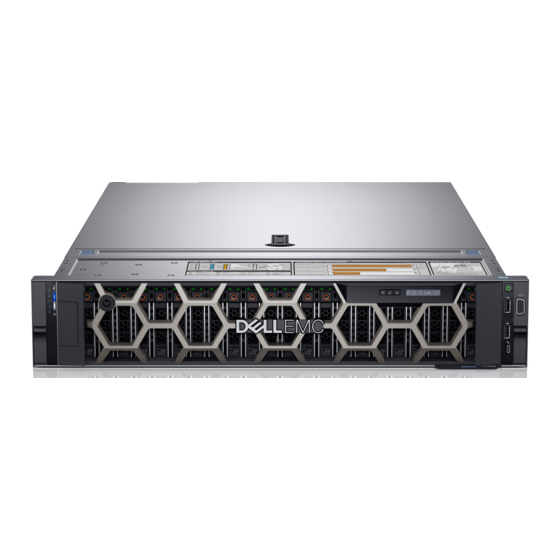

PowerEdge R740-System - Übersicht Das PowerEdge R740-System ist ein 2U-Rack-Server, der maximal Folgendes unterstützt: • Zwei skalierbare Intel Xeon-Prozessoren • 24 DIMM-Steckplätze • Zwei Gleichstrom- oder Wechselstromnetzteile • 16 SAS-, SATA-, Nearline-SAS-Festplattenlaufwerke oder SSDs. Weitere Informationen zu unterstützten Laufwerken finden Sie im...
Seite 9: Frontansicht Des Systems
Abbildung 1. Unterstützte Konfigurationen Frontansicht des Systems Die Frontansicht zeigt Informationen über die Funktionen, die auf der Vorderseite des Systems zur Verfügung stehen: PowerEdge R740-System - Übersicht...
Seite 10 Der Informationsbereich ist ein ausziehbares Etikettenfeld, auf dem Informationsbereich k. A. Sie nach Bedarf Systeminformationen wie die Service-Tag-Nummer, NIC, MAC-Adresse usw. verzeichnen können. Wenn Sie sich für den sicheren Standardzugriff auf iDRAC entschieden haben, enthält der Informationsbereich auch das sichere Standardpasswort für iDRAC. PowerEdge R740-System - Übersicht...
Seite 11 Der Informationsbereich ist ein ausziehbares Etikettenfeld, auf dem Informationsbereich k. A. Sie nach Bedarf Systeminformationen wie die Service-Tag-Nummer, NIC, MAC-Adresse usw. verzeichnen können. Wenn Sie sich für den sicheren Standardzugriff auf iDRAC entschieden haben, enthält der Informationsbereich auch das sichere Standardpasswort für iDRAC. PowerEdge R740-System - Übersicht...
Seite 12 Der Informationsbereich ist ein ausziehbares Etikettenfeld, auf dem Informationsbereich k. A. Sie nach Bedarf Systeminformationen wie die Service-Tag-Nummer, NIC, MAC-Adresse usw. verzeichnen können. Wenn Sie sich für den sicheren Standardzugriff auf iDRAC entschieden haben, enthält der Informationsbereich auch das sichere Standardpasswort für iDRAC. PowerEdge R740-System - Übersicht...
Seite 13: Ansicht Des Linken Bedienfelds
Tastatur, Video und Maus (KVM) sowie die Kernel-basierte virtuelle Maschine (KVM) starten. Weitere Informationen finden Sie im "Integrated Dell Remote Access Controller User's Guide" (Benutzerhandbuch zum integrierten Dell Remote Access Controller) unter Dell.com/poweredgemanuals. Status-LEDs ANMERKUNG: Die Anzeigen leuchten stetig gelb, wenn ein Fehler auftritt. PowerEdge R740-System - Übersicht...
Seite 14: Anzeigecodes Für Systemzustand Und System-Id
ANMERKUNG: Weitere Informationen zu den unterstützten PCIe- Karten finden Sie unter Anweisungen für die Installation von Erweiterungskarten. Anzeigecodes für Systemzustand und System-ID Die Anzeige für Systemzustand und System-ID befindet sich auf dem linken Bedienfeld des Systems. PowerEdge R740-System - Übersicht...
Seite 15: Idrac Quick Sync 2-Anzeigecodes
Systemereignisprotokoll oder das LCD-Display, falls auf der Blende vorhanden, auf spezifische Fehlermeldungen. Weitere Informationen zu Fehlermeldungen finden Sie im Referenzhandbuch zu Ereignis- und Fehlermeldungen für Dell EMC PowerEdge-Server der 14. Generation unter Dell.com/qrl. iDRAC Quick Sync 2-Anzeigecodes Das iDRAC Quick Sync 2-Modul (optional) befindet sich auf dem linken Bedienfeld des Systems.
Seite 16: Ansicht Des Rechten Bedienfelds
Abbildung 8. Ansicht des rechten Bedienfelds Tabelle 8. Merkmale des rechten Bedienfelds Element Anzeige, Taste oder Symbol Beschreibung Anschluss Betriebsschalter Zeigt an, ob das System ein- oder ausgeschaltet ist. Betätigen Sie den Betriebsschalter manuell, um das System ein- bzw. auszuschalten. PowerEdge R740-System - Übersicht...
Seite 17: Idrac Direct-Led-Anzeigecodes
Weist darauf hin, dass der angeschlossene Laptop erkannt wird. Sekunden und leuchtet zwei Sekunden nicht) Leuchtet nicht Weist darauf hin, dass der Laptop nicht angeschlossen ist. Rückansicht des Systems Die Rückansicht des Systems bietet Zugang zu den auf der Rückseite des Servers befindlichen Merkmalen. PowerEdge R740-System - Übersicht...
Seite 18 VGA-Anschluss Ermöglicht das Anschließen eines Bildschirms an das System. Weitere Informationen finden Sie im Abschnitt Technische Daten. Serielle Schnittstelle Ermöglicht das Anschließen eines seriellen Geräts an das System. Weitere Informationen finden Sie im Abschnitt Technische Daten. PowerEdge R740-System - Übersicht...
Seite 19: Nic-Anzeigecodes
Netzwerk verbunden und es werden keine Daten gesendet bzw. empfangen. Verbindungsanzeige blinkt grün und Aktivitätsanzeige NIC-Identifizierung ist über das NIC-Konfigurationsdienstprogramm leuchtet nicht aktiviert. Anzeigecodes des Netzteils Netzteile (PSUs) verfügen über einen beleuchteten, transparenten Griff, der als Anzeige dient. PowerEdge R740-System - Übersicht...
Seite 20 Wattleistungen ausgeben, was eine Nichtübereinstimmung verursacht. VORSICHT: Wenn zwei Netzteile eingesetzt werden, müssen es Netzteile gleichen Typs sein, die die gleiche maximale Ausgangsleistung besitzen. VORSICHT: Die Kombination von Wechselstrom- und Gleichstromnetzteilen wird nicht unterstützt und verursacht eine Nichtübereinstimmung. PowerEdge R740-System - Übersicht...
Seite 21: Laufwerkanzeigecodes
Jeder Laufwerkträger verfügt über eine Aktivitäts-LED-Anzeige und eine Status-LED-Anzeige. Die Anzeigen liefern Informationen über den aktuellen Status des Laufwerks. Die Aktivitäts-LED-Anzeige zeigt an, ob das Laufwerk aktuell verwendet wird oder nicht. Die Status-LED- Anzeige zeigt die Stromversorgung des Laufwerks an. PowerEdge R740-System - Übersicht...
Seite 22: Lcd-Display
Weitere Informationen zu Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die die Systemkomponenten überwachen, generiert werden, finden Sie auf der Seite für die Suche nach Fehlercodes auf qrl.dell.com.. Das LCD-Display ist nur an der optionalen Frontblende verfügbar. Die optionale Frontblende ist hot-plug-fähig. PowerEdge R740-System - Übersicht...
Seite 23: Anzeigen Des Startbildschirms
Um den Startbildschirm von einem anderen Menü aus aufzurufen, führen Sie die folgenden Schritte aus: Halten Sie die Schaltfläche „Navigation“ gedrückt, bis der angezeigt wird. b Navigieren Sie mit dem zum Startsymbol Wählen Sie das Startsymbol aus. PowerEdge R740-System - Übersicht...
Seite 24: Setup-Menü
Weitere Informationen zu Fehlermeldungen finden Sie im Referenzhandbuch zu Ereignis- und Fehlermeldungen für Dell EMC PowerEdge-Server der 14. Generation unter Dell.com/qrl. Set home (Startseite Wählen Sie die Standardinformation zur Anzeige auf dem Bildschirm Home. Im Menü Anzeigen Abschnitt für, einstellen) welche Optionen und Elemente können eingestellt werden standardmäßig im Bildschirm Home.
Seite 25: Etikett Mit Systeminformationen
Informations-Tag (Ansicht von oben) Informations-Tag (Rückseite) OpenManage Mobile (OMM) Etikett iDRAC6-MAC-Adresse und iDRAC sicheres Kennwort Etikett Service-Tag Etikett mit Systeminformationen PowerEdge R740 – Vorderes Etikett mit Systeminformationen LED-Verhalten, Express-Service-Tag, Konfiguration und Layout der Festplattenlaufwerke Abbildung 16. LED-Funktionsweise PowerEdge R740-System - Übersicht...
Seite 26: Poweredge R740 - Serviceinformationen
Abbildung 17. Konfiguration und Layout für 2,5-Zoll-Festplattenlaufwerke Abbildung 18. Konfiguration und Layout für 3,5-Zoll-Festplattenlaufwerke PowerEdge R740 – Serviceinformationen Griffstellen des Systems, Übersicht über die Elektrik, Übersicht über die Mechanik und Rückansicht verschiedener Konfigurationen PowerEdge R740-System - Übersicht...
Seite 27 Abbildung 19. Service-Informationen PowerEdge R740-System - Übersicht...
Seite 28 Abbildung 20. Jumper-Einstellungen und Speicherinformationen Abbildung 21. Systemaufgaben PowerEdge R740-System - Übersicht...
Seite 29 Abbildung 22. NVDIMM-Akku und Festplatten des mittleren Fachs PowerEdge R740-System - Übersicht...
Seite 30: Dokumentationsangebot
So zeigen Sie das Dokument an, dass in der Tabelle der Dokumentationsressourcen aufgeführt ist: • Über die Dell EMC Support-Website: Klicken Sie auf den Dokumentations-Link in der Spalte „Location“ (Standort) der Tabelle. Klicken Sie auf das benötigte Produkt oder die Produktversion.
Seite 31 Benutzerhandbuch Dell OpenManage Essentials User’s Guide. Weitere Informationen über das Installieren und Dell.com/serviceabilitytools Verwenden von Dell SupportAssist finden Sie im zugehörigen Benutzerhandbuch zu Dell EMC SupportAssist Enterprise. Weitere Informationen über Partnerprogramme von Dell.com/openmanagemanuals Enterprise Systems Management siehe Dokumente zu OpenManage Connections Enterprise Systems Management.
Seite 32: Technische Daten
Technische Daten Die technischen Daten und Umgebungsbedingungen für Ihr System sind in diesem Abschnitt enthalten. Themen: • Abmessungen des Systems • Gehäusegewicht • Prozessor – Technische Daten • Unterstützte Betriebssysteme • PSU – Technische Daten • Technische Daten der Systembatterie •...
Seite 33: Gehäusegewicht
Abbildung 23. Die Gehäuseabmessungen des PowerEdge R740-Systems Tabelle 17. Abmessungen System- Za (mit Za (ohne Blende) Blende) PowerEdge R740 482,0 mm 434,0 mm 86,8 mm 35,84 mm 22,0 mm 678,8 mm 715,5 mm (3,42 Zoll) (26,72 Zoll) (28,17 Zoll) (18,98 Zoll)
Seite 34: Prozessor - Technische Daten
Prozessor – Technische Daten Das PowerEdge R740-System unterstützt bis zu zwei Prozessoren der Intel Xeon Scalable-Prozessorfamilie mit bis zu 28 Kernen pro Prozessor. Unterstützte Betriebssysteme Das PowerEdge R740 unterstützt die folgenden Betriebssysteme: Canonical Ubuntu LTS Citrix XenServer Microsoft Windows Server mit Hyper-V...
Seite 35: Technische Daten Der Systembatterie
Für Netzteile, die auf 1 100 W-HDVC im gemischten Modus oder 1 100 W Wechselstrom und höher ausgelegt sind, ist Hochspannung (200-240 V Wechselstrom) erforderlich, damit diese die Nennleistung erreichen können. Technische Daten der Systembatterie Das PowerEdge R740-System unterstützt eine CR 2032 (3,0 V) Lithium-Knopfzellen-Systembatterie. Technische Daten...
Seite 36: Erweiterungsbus - Technische Daten
Erweiterungsbus – Technische Daten Das PowerEdge R740-System unterstützt bis zu acht PCI express (PCIe)-Erweiterungskarten der 3. Generation, die mithilfe von Erweiterungskarten-Risern auf der Systemplatine installiert werden können. Die folgende Tabelle enthält detaillierte Informationen zu den technischen Daten der Erweiterungskarten-Riser: Tabelle 20. Erweiterungskarten-Riser-Konfigurationen Erweiterungska PCIe-Steckplätze...
Seite 37 Riser- Steckplatzbesc PCIe- Prozessora PCIe-Steckplätze Prozessora PCIe- Prozessora Konfiguration hreibung Steckplätze auf nschluss auf Riser 2 (Höhe nschluss Steckplätze auf nschluss und unterstützte Riser 1 (Bauhöhe und Länge) Riser 3 (Höhe Riser und Baulänge) und Länge) Steckplatz 3: x8- Prozessor 1 Steckplatz voller Bauhöhe und halber Baulänge...
Seite 38: Arbeitsspeicher - Technische Daten
Riser- Steckplatzbesc PCIe- Prozessora PCIe-Steckplätze Prozessora PCIe- Prozessora Konfiguration hreibung Steckplätze auf nschluss auf Riser 2 (Höhe nschluss Steckplätze auf nschluss und unterstützte Riser 1 (Bauhöhe und Länge) Riser 3 (Höhe Riser und Baulänge) und Länge) Steckplatz 2: x8 Prozessor 1 Steckplatz 5: x8 Prozessor 2 Steckplatz 8: x16 Prozessor mit voller...
Seite 39: Speicher-Controller - Technische Daten
Externe Speicher-Controller-Karten: PERC H840 und 12 Gbit/s-SAS-HBA. Laufwerk – Technische Daten Laufwerke Das PowerEdge R740-System unterstützt SAS-, SATA- oder Nearline-SAS-Festplattenlaufwerke. Tabelle 23. Unterstützte Festplattenoptionen für das PowerEdge R740 System Laufwerke Unterstützte Konfiguration Acht Laufwerke System Bis zu acht hot-swap-fähige 3,5 -Zoll- oder 2,5 - Zoll-Festplatten (SAS, SATA oder Nearline-SAS) vorne zugängliche Laufwerke in den Steckplätzen...
Seite 40: Usb-Ports
15-poliger VGA-Ausgängen auf der Vorder- und Rückseite. Serieller Anschluss Mit dem seriellen Anschluss kann ein serielles Gerät an das System angeschlossen werden. Das PowerEdge R740-System unterstützt einen seriellen Anschluss auf der Rückseite. Hierbei handelt es sich um einen 9-poligen Anschluss, Data Terminal Equipment (DTE), 16550- konform.
Seite 41: Grafik - Technische Daten
Mikro-SD-Karten (zwei Karten für IDSDM und eine Karte für vFlash). Mikro-SD-Karten Kapazität für IDSDM sind 16/32/64 GB während für vFlash der microSD-Karte Kapazität ist 16 GB. Grafik – Technische Daten Das PowerEdge R740-System unterstützt den integrierten Matrox G200eW3-Grafikcontroller mit 16 MB Videoframebuffer. Tabelle 24. Unterstützte Optionen für die Videoauflösung Auflösung...
Seite 42: Standardbetriebstemperatur
Tabelle 27. Zulässige Erschütterung – Technische Daten Zulässige Erschütterung Technische Daten Während des Betriebs 0,26 G bei 5 Hz bis 350 Hz (alle Betriebsrichtungen) Speicher 1,88 G bei 10 Hz bis 500 Hz über 15 Min. (alle sechs Seiten getestet). Tabelle 28.
Seite 43: Erweiterte Betriebstemperatur
Erweiterte Betriebstemperatur Tabelle 32. Erweiterte Betriebstemperatur – Technische Daten Erweiterte Betriebstemperatur Technische Daten Dauerbetrieb 5 °C bis 40 °C bei 5 % bis 85 % relativer Luftfeuchtigkeit und einem Taupunkt von 29 °C. ANMERKUNG: Außerhalb der Standardbetriebstemperatur (10 °C bis 35 °C) kann das System fortlaufend bei Temperaturen von nur 5 °C bis zu 40 °C betrieben werden.
Seite 44: Beschränkungen Der Umgebungstemperatur
Tabelle 33. Thermische Beschränkungen – Konfiguration Konfiguration Anzahl der Kühlkörper Prozessor-/DIMM- DIMM- Kühlgehäusetyp Lüfter Prozessore Platzhalterkarte Platzhalter PowerEdge Ein 1U-Standardkühlkörper für Erforderlich Nicht Standard Vier R740 CPU ≤ 125 W erforderlich Standardlüfter und ein Ein 2-HE-Standardkühlkörper Platzhalter für für CPU > 125 W zwei Lüftersteckplätz PowerEdge...
Seite 45 Tabelle 35. Partikelverschmutzung – Technische Daten Partikelverschmutzung Technische Daten Luftfilterung Rechenzentrum-Luftfilterung gemäß ISO Klasse 8 pro ISO 14644-1 mit einer oberen Konfidenzgrenze von 95 %. ANMERKUNG: Die Bedingungen gemäß ISO Klasse 8 Zustand gelten ausschließlich für Rechenzentrumsumgebungen. Diese Luftfilterungsanforderungen beziehen sich nicht auf IT-Geräte, die für die Verwendung außerhalb eines Rechenzentrums, z.
Seite 46: Anfängliche Systemeinrichtung Und Erstkonfiguration
Anfängliche Systemeinrichtung und Erstkonfiguration Einrichten Ihres Systems Gehen Sie wie folgt vor, um das System einzurichten: Packen Sie das System aus. Installieren Sie das System im Rack. Weitere Informationen zum Einsetzen des Systems in das Rack finden Sie im Rail Installation Guide (Handbuch für die Schieneninstallation) unter Dell.com/poweredgemanuals.
Seite 47: Melden Sie Sich Bei Idrac An
Kennwort ändern. ANMERKUNG: Die Intel QuickAssist-Technik (QAT) auf dem Dell EMC PowerEdge R740 ist in den Chipsatz integriert und wird über eine optionale Lizenz aktiviert. Die Lizenzdateien werden auf den Schlitten über iDRAC aktiviert. Weitere Informationen zu Treibern, Dokumentationsmaterialien und Whitepapern zu Intel QAT finden Sie unter https://01.org/intel- quickassist-technology.
Seite 48: Methoden Zum Download Von Firmware Und Treiber
Verwendung von virtuellen iDRAC-Medien Dell.com/idracmanuals Herunterladen von Treibern und Firmware Dell EMC empfiehlt, jeweils die neueste Version von BIOS, Treibern und Systemverwaltungs-Firmware herunterzuladen und auf dem System zu installieren. Voraussetzung Stellen Sie sicher, dass Sie den Web-Browser-Cache vor dem Herunterladen der Treiber und Firmware leeren.
Seite 49: Anwendungen Zur Systemverwaltung Vor Dem Start Des Betriebssystems
Anwendungen zur Systemverwaltung vor dem Start des Betriebssystems Sie können grundlegende Einstellungen und Funktionen des Systems ohne Starten des Betriebssystems mithilfe der System-Firmware verwalten. Themen: • Optionen zum Verwalten der Vor-Betriebssystemanwendungen • System-Setup-Programm • Dell Lifecycle Controller • Start-Manager • PXE-Boot Optionen zum Verwalten der Vor- Betriebssystemanwendungen...
Seite 50: Details Zu „System Setup" (System-Setup)
ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das System den Startvorgang vollständig ausführen. Starten Sie dann das System neu und versuchen Sie es erneut. Details zu „System Setup“ (System-Setup) Die Optionen im System Setup Main Menu (System-Setup-Hauptmenü) sind im Folgenden aufgeführt: Option Beschreibung System BIOS...
Seite 51: Beschreibung
Option Beschreibung SATA-Einstellungen Gibt Optionen an, mit denen der integrierte SATA-Controller und die zugehörigen Anschlüsse aktiviert oder deaktiviert werden können. NVMe Settings Gibt Optionen zum Ändern der Netzwerkeinstellungen an. Wenn das System enthält die NV Me-Laufwerke, den Sie konfigurieren möchten in einem RAID-Array, müssen Sie beide dieses Feld aus, und die integrierten SATA- Feld auf dem SATA Settings Menü, um RAID- Modus.
Seite 52: Anzeigen Der "Memory Settings" (Speichereinstellungen)
Option Beschreibung Systemmodellname Gibt den Namen des Systemmodells an. System BIOS- Gibt die auf dem System installierte BIOS-Version an. Version System Gibt die aktuelle Version der Management Engine-Firmware an. Management Engine-Version System-Service- Gibt die Service-Tag-Nummer des System an. Tag-Nummer Systemhersteller Gibt den Namen des Systemherstellers an.
Seite 53: Details Zum Persistenten Speicher
Option Beschreibung System Memory Gibt die Spannung des Systemspeichers an. Voltage Video Memory Gibt die Größe des Grafikspeichers an. System Memory Gibt an, ob während des Systemstarts Systemspeichertests ausgeführt werden. Die Optionen lauten Enabled Testing (Aktiviert) und Disabled (Deaktiviert). Diese Option ist standardmäßig auf Disabled (Deaktiviert) eingestellt. Memory Operating Gibt den Speicherbetriebsmodus an.
Seite 54: Details Zu "Processor Settings" (Prozessoreinstellungen)
ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das System den Startvorgang vollständig ausführen. Starten Sie dann das System neu und versuchen Sie es erneut. Klicken Sie im Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS). Klicken Sie auf dem Bildschirm System-BIOS (System-BIOS) auf Processor Settings (Prozessoreinstellungen).
Seite 55: Sata-Einstellungen
Option Beschreibung Sub NUMA Cluster Aktiviert oder deaktiviert die Sub NUMA Cluster. Diese Option ist standardmäßig auf Disabled (Deaktiviert) eingestellt. UPI Prefetch Ermöglicht das frühzeitige Starten des Speicherlesevorgangs im DDR-Bus. Der Ultra Path Interconnect (UPI) Rx- Pfad startet den spekulativen Speicherlesevorgang direkt im integrierten Speichercontroller (Integrated Memory Controller, iMC).
Seite 56: Anzeigen Von "Sata Settings" (Sata-Einstellungen)
Anzeigen von „SATA Settings“ (SATA-Einstellungen) Führen Sie die folgenden Schritte aus, um den Bildschirm SATA Settings (SATA-Einstellungen) anzuzeigen: Schalten Sie das System ein oder starten Sie es neu. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das...
Seite 57: Anzeigen Von "Boot Settings" (Starteinstellungen)
• BIOS: Der BIOS Boot Mode (BIOS-Startmodus) ist der Startmodus „Legacy“. Er wird für Abwärtskompatibilität beibehalten. Anzeigen von „Boot Settings“ (Starteinstellungen) Führen Sie folgende Schritte durch, um den Bildschirm Boot Settings (Starteinstellungen) anzuzeigen: Schalten Sie das System ein oder starten Sie es neu. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG:...
Seite 58: Auswählen Des Systemstartmodus
Auswählen des Systemstartmodus Mit dem System-Setup können Sie einen der folgenden Startmodi für die Installation des Betriebssystems festlegen: • Der BIOS-Startmodus ist die standardmäßige Startoberfläche auf BIOS-Ebene. • Der BIOS-Startmodus (Standardeinstellung) ist die standardmäßige Startoberfläche auf BIOS-Ebene. Klicken Sie im System-Setup-Hauptmenü auf Starteinstellungen, und wählen Sie die Option Startmodus aus. Wählen Sie den UEFI-Startmodus aus, in dem das System gestartet werden soll.
Seite 59: Details Zum Bildschirm "Network Settings" (Netzwerkeinstellungen)
Klicken Sie im Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS). Klicken Sie im Bildschirm System-BIOS auf Netzwerkeinstellungen. Details zum Bildschirm "Network Settings" (Netzwerkeinstellungen) Die Details zum Bildschirm Network Settings (Netzwerkeinstellungen) werden nachfolgend erläutert: Option Beschreibung PXE-Gerät n (n = 1 Aktiviert oder deaktiviert das Gerät.
Seite 60: Anzeigen Von "Integrated Devices" (Integrierte Geräte)
Option Beschreibung Einstellungen Ermöglicht die Steuerung der PXE-Gerätekonfiguration. iSCSI-Gerät 1 Integrierte Geräte Mit dem Bildschirm Integrated Devices (Integrierte Geräte) können Sie die Einstellungen sämtlicher integrierter Geräte anzeigen und konfigurieren, einschließlich des Grafikcontrollers, integrierter RAID-Controller und der USB-Anschlüsse. Anzeigen von „Integrated Devices“ (Integrierte Geräte) Führen Sie zum Anzeigen der Integrated Devices (Integrierte Geräte) folgende Schritte durch: Schalten Sie das System ein oder starten Sie es neu.
Seite 61 Option Beschreibung Embedded Video Aktiviert oder deaktiviert die Verwendung des integrierten Video-Controllers als primäre Anzeige. Bei der Controller Einstellung Enabled (Aktiviert) fungiert der integrierte Video-Controller als primäre Anzeige, selbst wenn Add-In- Grafikkarten installiert sind. Bei der Einstellung Disabled (Deaktiviert) wird eine Add-in-Grafikkarte als primäre Anzeige verwendet.
Seite 62 Option Beschreibung Tabelle 39. Slot Disablement (Steckplatzdeaktivierung) Option Beschreibung Aktiviert oder deaktiviert den PC Steckplatz 1. In der Slot 1 Standardeinstellung ist diese Option auf Enabled (Aktiviert). Aktiviert oder deaktiviert oder nur die Boot-Treiber Steckplatz 3 deaktiviert ist für den PC Ie-Steckplatz 3. In der Standardeinstellung ist diese Option auf Enabled (Aktiviert).
Seite 63: Anzeigen Von "Serial Communication" (Serielle Kommunikation)
Serielle Kommunikation Mit dem Bildschirm Serial Communication (Serielle Kommunikation) können Sie die Eigenschaften für den seriellen Kommunikationsport anzeigen. Anzeigen von „Serial Communication“ (Serielle Kommunikation) So zeigen Sie den Bildschirm Serial Communication (Serielle Kommunikation) an: Schalten Sie das System ein oder starten Sie es neu. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG:...
Seite 64: Systemprofileinstellungen
Option Beschreibung ANMERKUNG: Jedes Mal, wenn das System gestartet wird, synchronisiert das BIOS die in iDRAC gespeicherte serielle MUX-Einstellung. Die serielle MUX-Einstellung kann unabhängig in iDRAC geändert werden. Aus diesem Grund wird diese Einstellung beim Laden der BIOS-Standardeinstellungen aus dem BIOS-Setup-Dienstprogramm möglicherweise nicht immer auf die Standardeinstellung von "Serial Device 1"...
Seite 65 Option Beschreibung Speicherfrequenz Legt die Geschwindigkeit des Systemspeichers fest. Sie können die Option Maximum Performance (Maximale Leistung), Maximum Reliability (Maximale Zuverlässigkeit) oder eine bestimmte Geschwindigkeit auswählen. In der Standardeinstellung ist diese Option auf Enabled (Aktiviert). Turbo-Boost Ermöglicht das Aktivieren oder Deaktivieren des Prozessorbetriebs im Turbo-Boost-Modus. In der Standardeinstellung ist diese Option auf Enabled (Aktiviert).
Seite 66: Systemsicherheit
Systemsicherheit Mit dem Bildschirm System Security (Systemsicherheit) können Sie bestimmte Funktionen wie das Festlegen des Kennworts des System, des Setup-Kennworts und die Deaktivierung des Betriebsschalters durchführen. Anzeigen von „System Security“ (Systemsicherheit) Führen Sie folgenden Schritte durch, um den Bildschirm System Security (Systemsicherheit) anzuzeigen: Schalten Sie das System ein oder starten Sie es neu.
Seite 67 Option Beschreibung Wenn TPM 2.0 installiert wird, wird die Option TPM-Sicherheit auf Ein oder auf Aus festgelegt. In der Standardeinstellung ist diese Option auf Enabled (Aktiviert). TPM-Informationen Ermöglicht das Ändern des TPM-Betriebszustands. Diese Option ist standardmäßig auf Enable (Aktivieren) eingestellt. TPM Status Gibt den TPM-Status an.
Seite 68: Erstellen Eines System- Und Setup-Kennworts
Option Beschreibung Optionen Beschreibung Benutzermodi Im Benutzermodus, PK muss installiert sein, und das BIOS führt die Signaturüberprüfung auf programmatischer versucht, Regel zum Aktualisieren Objekte. Das BIOS lässt unbestätigte programmgesteuerte Übergänge zwischen Modi zu. Audit Modus Im Prüfmodus, PK ist nicht vorhanden. Das BIOS bestätigt programmgesteuerte Aktualisierungen der Richtlinienobjekte und Übergänge zwischen den Modi nicht.
Seite 69: Verwenden Des System Zur Sicherung Des System
In einer Meldung werden Sie aufgefordert, das Setup-Kennwort erneut einzugeben. Geben Sie das Setup-Kennwort erneut ein und klicken Sie dann auf OK. Drücken Sie <Esc>, um zum System-BIOS-Bildschirm zurückzukehren. Drücken Sie erneut „Esc“. In einer Meldung werden Sie aufgefordert, die Änderungen zu speichern. ANMERKUNG: Der Kennwortschutz wird erst wirksam, wenn das System neu gestartet wird.
Seite 70: Betrieb Mit Aktiviertem Setup-Kennwort
Betrieb mit aktiviertem Setup-Kennwort Wenn die Option Setup Password (Setup-Kennwort) auf Enabled (Aktiviert) gesetzt ist, geben Sie das richtige Setup-Kennwort ein, bevor Sie die Optionen des System-Setups bearbeiten. Wird auch beim dritten Versuch nicht das korrekte Passwort eingegeben, zeigt das System die folgende Meldung an: Invalid Password! Number of unsuccessful password attempts: <x>...
Seite 71: Anzeigen Von "Miscellaneous Settings" (Verschiedene Einstellungen)
Option Beschreibung ANMERKUNG: RAID-Konfigurationen und NVMe Karten nicht sind als BIOS verfügt nicht über die Fähigkeit zur Unterscheidung zwischen einzelne Laufwerke in diesen Konfigurationen. Redundante ANMERKUNG: Diese Option wird deaktiviert, wenn die NIC-Auswahl auf Dediziert gesetzt wird. Betriebssystemzust Bei der Einstellung Sichtbar wird die Backup-Festplatte in der Startliste und im Betriebssystem angezeigt. Bei der Einstellung Ausgeblendet ist die Backup-Festplatte deaktiviert und wird weder in der Startliste noch im Betriebssystem angezeigt.
Seite 72: Dienstprogramm Für Die Idrac-Einstellungen
Option Beschreibung Bei Fehler F1/F2- Aktiviert (Standardeinstellung) oder deaktiviert die F1/F2-Eingabeaufforderung bei einem Fehler. In der Eingabeaufforderun Standardeinstellung ist diese Option auf Enabled (Aktiviert). Die F1/F2-Eingabeaufforderung umfasst auch Tastaturfehler. Load Legacy Video Hiermit können Sie festlegen, ob das System-BIOS die Legacy-Video (INT 10H)-Option ROM vom Video-Controller Option ROM lädt.
Seite 73: Start-Manager
Weitere Informationen über das Einrichten des Dell Lifecycle Controllers, das Konfigurieren von Hardware und Firmware sowie das Bereitstellen des Betriebssystems finden Sie in der Dokumentation zum Dell Lifecycle Controller unter Dell.com/poweredgemanuals. Start-Manager Mit dem Bildschirm Boot Manager (Start-Manager) können Sie die Startoptionen und Diagnose-Dienstprogramme auswählen. Anzeigen des Boot Manager (Start-Managers) Info über diese Aufgabe So rufen Sie den Boot Manager (Start-Manager) auf:...
Seite 74: Pxe-Boot
• System neu starten PXE-Boot Sie können die PXE-Option (Preboot Execution Environment) zum Starten und Konfigurieren der vernetzten Systeme im Remote-Zugriff verwenden. Um auf die Option PXE Boot zuzugreifen, starten Sie das System und drücken Sie dann während des POST die Taste F12, anstatt die Standard-Startreihenfolge aus dem BIOS-Setup zu verwenden.
Seite 75: Installieren Und Entfernen Von Systemkomponenten
Installieren und Entfernen von Systemkomponenten Sicherheitshinweise WARNUNG: Beim Anheben des System sollten Sie sich stets von anderen helfen lassen. Um Verletzungen zu vermeiden, sollten Sie nicht versuchen, das System allein zu bewegen. WARNUNG: Das Öffnen und Entfernen der Systemabdeckung bei eingeschaltetem System birgt die Gefahr eines elektrischen Schlags.
Seite 76: Empfohlene Werkzeuge
Schritte Bringen Sie die Systemabdeckung Setzen Sie das System gegebenenfalls in das Rack ein. Weitere Informationen finden Sie im Rack-Installationshandbuch unter www.dell.com/poweredgemanuals. Schließen Sie die Peripheriegeräte wieder an und schließen Sie das System wieder an das Stromnetz an. Schalten Sie die angeschlossenen Peripheriegeräte ein und schalten Sie anschließend das System ein. Empfohlene Werkzeuge Sie benötigen die folgenden Werkzeuge, um den Entfernungs- und Installationsvorgang durchzuführen: •...
Seite 77: Installieren Der Frontverkleidung
Schritte Entriegeln Sie die Frontverkleidung mit dem zugehörigen Schlüssel. Drücken Sie die Entriegelungstaste nach oben und ziehen Sie am linken Rand der Frontverkleidung. Lösen Sie die rechte Seite und entfernen Sie die Frontverkleidung. Abbildung 24. Entfernen der optionalen Frontverkleidung mit LCD-Display Nächster Schritt Bringen Sie die Frontverkleidung Installieren der Frontverkleidung...
Seite 78: Systemabdeckung
Abbildung 25. Installieren der optionalen Frontverkleidung mit LCD-Display Systemabdeckung Entfernen der Systemabdeckung Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus. Trennen Sie das System und die Peripheriegeräte von der Netzstromversorgung. Schritte Drehen Sie mit einem 1/4-Zoll-Flachkopfschraubenzieher oder einem Kreuzschlitzschraubenzieher (Größe 2) die Verriegelung der Sperrklinke entgegen dem Uhrzeigersinn in die geöffnete Position.
Seite 79: Installieren Der Systemabdeckung
Abbildung 26. Entfernen der Systemabdeckung Nächster Schritt Bringen Sie die Systemabdeckung Installieren der Systemabdeckung Voraussetzungen Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Vergewissern Sie sich, dass alle internen Kabel korrekt verlegt sind und achten Sie darauf, dass keine Werkzeuge oder zusätzliche Bauteile im System zurückbleiben.
Seite 80: Rückwandplatinenabdeckung
Abbildung 27. Installieren der Systemabdeckung Nächste Schritte Schließen Sie die Peripheriegeräte wieder an und schließen Sie das System wieder an das Stromnetz an. Schalten Sie das System und alle angeschlossenen Peripheriegeräte ein. Rückwandplatinenabdeckung Entfernen der Rückwandplatinenabdeckung Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.
Seite 81: Anbringen Der Rückwandplatinenabdeckung
Abbildung 28. Entfernen der Rückwandplatinenabdeckung Nächster Schritt Bringen Sie die LED-Abdeckung Anbringen der Rückwandplatinenabdeckung Voraussetzung Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Schritte Richten Sie die Laschen auf der Rückwandplatinenabdeckung an den entsprechenden Aussparungen am System aus. Schieben Sie die Abdeckung in Richtung der Rückseite des Gehäuses bis sie einrastet.
Seite 82: Das Systeminnere
Abbildung 29. Anbringen der Rückwandplatinenabdeckung Nächster Schritt Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. Das Systeminnere VORSICHT: Manche Reparaturarbeiten dürfen nur von qualifizierten Servicetechnikern durchgeführt werden. Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden.
Seite 83 Abbildung 30. Das Systeminnere Laufwerksrückwandplatine Rückwandplatinen-Erweiterungskarte Kühlungslüfter in der Kühlungslüfterbaugruppe (6) Speichermodul CPU2-Prozessor- und Kühlkörpermodulsockel (mit Erweiterungskarten-Riser 3 Staubschutzhülle) Netzwerkzusatzkarte Erweiterungskarten-Riser 2 Systemplatine Erweiterungskarten-Riser 1 Integrierte Speichercontrollerkarte CPU1-Prozessor- und Kühlkörpermodul Installieren und Entfernen von Systemkomponenten...
Seite 84: Kühlgehäuse
Abbildung 31. Das Systeminnere – Konfiguration mit Kühlgehäuse und optionalem NVDIMM-N-Akku Laufwerksrückwandplatine Rückwandplatinen-Erweiterungskarte Lüfter (6) in der Lüfterbaugruppe Kühlgehäuse Erweiterungskarten-Riser 3 Netzwerkzusatzkarte Erweiterungskarten-Riser 2 Systemplatine Erweiterungskarten-Riser 1 Integrierte Speichercontrollerkarte NVDIMM-N-Batterie Kühlgehäuse Entfernen des Kühlgehäuses Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse. Das System kann andernfalls schnell überhitzen, was zum Abschalten des System und zu Datenverlust führt.
Seite 85: Installieren Des Kühlgehäuses
Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems. Entfernen Sie die PCIe-Karten voller Baulänge, falls installiert. Entfernen Sie gegebenenfalls die SD-Karte. Wenn NVDIMM-N Akku eingesetzt ist, trennen Sie die Kabel von der NVDIMM-N Akku. VORSICHT: NVDIMM-N Akku ist nicht hot-swap-fähig.
Seite 86: Lüfterbaugruppe
Abbildung 33. Einbauen des Kühlgehäuses Nächste Schritte Setzen Sie die PCIe-Karten voller Baulänge ein, falls diese entfernt wurden. Setzen Sie gegebenenfalls die GPU-Karten ein. Schließen Sie gegebenenfalls die Kabel an den NVDIMM-N-Akku an. VORSICHT: NVDIMM-N Akku ist nicht hot-swap-fähig. Um Datenverlust und mögliche Schäden am System zu vermeiden, vergewissern Sie sich, dass Ihr System, die LEDs am System, die LEDs auf dem NVDIMM-N und die LEDs auf dem NVDIMM-N Akku ausgeschaltet sind, bevor Sie die Kabel des NVDIMM-N-Akkus anschließen.
Seite 87: Installieren Der Lüfterbaugruppe
Abbildung 34. Entfernen der Lüfterbaugruppe Nächster Schritt Bauen Sie die Lüfterbaugruppe ein. Installieren der Lüfterbaugruppe Voraussetzung Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. VORSICHT: Stellen Sie sicher, dass die Kabel im Inneren des Systems ordnungsgemäß angebracht und mit der Kabelhalteklammer befestigt sind, bevor Sie die Lüfterbaugruppe einbauen. Fehlerhaft eingebaute Kabel können beschädigt werden.
Seite 88: Lüfter
Abbildung 35. Installieren der Lüfterbaugruppe Nächster Schritt Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Lüfter Details zum Lüfter Die Lüfter sind in das System integriert, um die durch den Betrieb des Systems erzeugte Wärme abzuführen. Diese Lüfter sorgen für die Kühlung der Prozessoren, Erweiterungskarten und Speichermodule.
Seite 89: Einsetzen Eines Kühlungslüfters
Voraussetzungen WARNUNG: Durch das Öffnen oder Entfernen der System bei eingeschaltetem System setzen Sie sich möglicherweise dem Risiko eines Stromschlags aus. Gehen Sie beim Entfernen oder Installieren von Lüftern äußerst vorsichtig vor. VORSICHT: Die Lüfter sind Hot-Swap-fähig. Ersetzen Sie nur einen Lüfter auf einmal, um eine ausreichende Kühlung zu gewährleisten, während das System eingeschaltet ist.
Seite 90: Eingriffsschalter
Abbildung 37. Installieren des Lüfters Senken Sie den Lüfter in die Lüfterbaugruppe ab, bis die Freigabelaschen einrasten. Nächster Schritt Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. Eingriffsschalter Entfernen eines Eingriffsschalters Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.
Seite 91: Installieren Eines Eingriffsschalters
Abbildung 38. Entfernen eines Eingriffsschalters Nächster Schritt Bauen Sie einen Eingriffsschalter ein. Installieren eines Eingriffsschalters Voraussetzung Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte Richten Sie die Laschen am Eingriffsschalter an den Aussparungen der Lüfterbaugruppe aus. Schieben Sie den Eingriffsschalter, bis er einrastet. Installieren und Entfernen von Systemkomponenten...
Seite 92: Nvdimm-N-Batterie
Abbildung 39. Installieren eines Eingriffsschalters Nächste Schritte Bauen Sie die Lüfterbaugruppe ein. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. NVDIMM-N-Batterie NVDIMM-N-Batterie NVDIMM-N Akku kann installiert werden auf beiden regelmäßige und GPU-luftleitkanäle. Entfernen der NVDIMM-N-Batterie aus dem Kühlgehäuse Voraussetzungen Befolgen Sie die in den Sicherheitshinweisen...
Seite 93: Einsetzen Des Nvdimm-N-Akkus In Das Kühlgehäuse
Heben Sie die NVDIMM-N-Batterie aus dem System heraus. Abbildung 40. Entfernen der NVDIMM-N-Batterie aus dem Kühlgehäuse Nächster Schritt Installieren Sie die NVDIMM-N-Batterie im Kühlgehäuse. Einsetzen des NVDIMM-N-Akkus in das Kühlgehäuse Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. VORSICHT: NVDIMM-N Akku ist nicht hot-swap-fähig. Um Datenverlust zu vermeiden und auf mögliche Schäden an Ihrem System beginnen, vergewissern Sie sich, dass Ihr System-LEDs auf der LEDs NVDIMM-N und LEDs auf NVDIMM-N Akku ausgeschaltet sind, bevor Sie mit der Installation der NVDIMM-N Akku.
Seite 94: Entfernen Des Nvdimm-N-Akkus Aus Dem Mittleren Laufwerksfach
Abbildung 41. Einsetzen des NVDIMM-N-Akkus in das Kühlgehäuse Nächster Schritt Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen des NVDIMM-N-Akkus aus dem mittleren Laufwerksfach Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 95: Installieren Nvdimm-N Akku In Mid-Laufwerk Auflagefach
Abbildung 42. Entfernen des NVDIMM-N-Akkus aus dem mittleren Laufwerksfach Nächster Schritt Setzen Sie den NVDIMM-N-Akku in das mittlere Laufwerksfach ein. Installieren NVDIMM-N Akku in Mid-Laufwerk Auflagefach Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. VORSICHT: NVDIMM-N Akku ist nicht hot-swap-fähig. Um Datenverlust zu vermeiden und auf mögliche Schäden an Ihrem System beginnen, vergewissern Sie sich, dass Ihr System-LEDs auf der LEDs NVDIMM-N und LEDs auf NVDIMM-N Akku ausgeschaltet sind, bevor Sie mit der Installation der NVDIMM-N Akku.
Seite 96: Entfernen Des Nvdimm-N-Akkus Aus Der Halterung
Abbildung 43. Installieren NVDIMM-N Akku in Mid-Laufwerk Auflagefach Nächster Schritt Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. Entfernen des NVDIMM-N-Akkus aus der Halterung Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 97: Einsetzen Des Nvdimm-N-Akkus In Die Halterung
Abbildung 44. Entfernen des NVDIMM-N-Akkus aus der Halterung Nächster Schritt Setzen Sie den NVDIMM-N-Akku in die Halterung ein.. Einsetzen des NVDIMM-N-Akkus in die Halterung Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. VORSICHT: NVDIMM-N Akku ist nicht hot-swap-fähig. Um Datenverlust zu vermeiden und auf mögliche Schäden an Ihrem System beginnen, vergewissern Sie sich, dass Ihr System-LEDs auf der LEDs NVDIMM-N und LEDs auf NVDIMM-N Akku ausgeschaltet sind, bevor Sie mit der Installation der NVDIMM-N Akku.
Seite 98: Laufwerke
Abbildung 45. Einsetzen des NVDIMM-N-Akkus in die Halterung Nächster Schritt Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. Laufwerke Laufwerk Richtlinien Festplatten werden in hotswap-fähigen Laufwerkträgern geliefert, die in die Festplattenschächte passen. VORSICHT: Bevor Sie versuchen, bei laufendem System ein Laufwerk zu entfernen oder zu installieren, vergewissern Sie sich in der Dokumentation zur Speichercontrollerkarte, dass der Host-Adapter korrekt für das Entfernen und Einsetzen von Festplattenlaufwerken konfiguriert ist.
Seite 99: Einsetzen Eines Laufwerkplatzhalters
VORSICHT: Das Kombinieren von Laufwerkplatzhaltern aus früheren Generationen von PowerEdge Servern wird nicht unterstützt. Schritt Drücken Sie auf die Entriegelungstaste und schieben Sie den Laufwerkplatzhalter aus dem Laufwerkschacht. Abbildung 46. Entfernen eines Laufwerkplatzhalters Nächster Schritt Installieren Sie ein Laufwerk oder einen Laufwerkplatzhalter. Einsetzen eines Laufwerkplatzhalters Das Verfahren zum Installieren von 2,5-Zoll- und 3,5-Zoll-Laufwerkplatzhaltern ist identisch.
Seite 100: Entfernen Eines Laufwerksträgers
Entfernen eines Laufwerksträgers Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Entfernen Sie gegebenenfalls die Frontverkleidung. Bereiten Sie das Laufwerk mit der Verwaltungssoftware auf das Entfernen vor. Wenn das Laufwerk online ist, blinkt die grüne Aktivitäts-/Fehleranzeige, während das Laufwerk ausgeschaltet wird. Wenn alle Laufwerksanzeigen aus sind, kann das Laufwerk ausgebaut werden.
Seite 101: Einsetzen Eines Laufwerksträgers
Einsetzen eines Laufwerksträgers Voraussetzungen VORSICHT: Bevor Sie versuchen, bei laufendem System ein Laufwerk zu entfernen oder einzusetzen, vergewissern Sie sich in der Dokumentation zur Speichercontrollerkarte, dass der Host-Adapter korrekt für das Entfernen und Einsetzen von Laufwerken konfiguriert ist. VORSICHT: Das Kombinieren von Laufwerken aus früheren Generationen von PowerEdge-Servern wird nicht unterstützt. VORSICHT: Der kombinierte Einsatz von SAS- und SATA-Laufwerken innerhalb des gleichen RAID-Volumes wird nicht unterstützt.
Seite 102: Entfernen Eines 2,5-Zoll-Laufwerks Aus Einem 3,5-Zoll-Laufwerkadapter
Entfernen eines 2,5-Zoll-Laufwerks aus einem 3,5-Zoll- Laufwerkadapter Voraussetzungen Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems. Entfernen Sie den 3,5-Zoll-Laufwerkadapter aus dem 3,5-Zoll-Laufwerkträger. ANMERKUNG: Ein Hot-Swap-fähiges 2,5-Zoll-Laufwerk wird in einem 3,5-Zoll-Laufwerkadapter installiert, der wiederum im Hot- Swap-fähigen 3,5-Zoll-Laufwerkträger installiert wird.
Seite 103: Entfernen Des 3,5-Zoll-Adapters Aus Dem 3,5-Zoll-Laufwerkträger
Schritte Richten Sie die Schraubenbohrungen am 2,5-Zoll-Laufwerk an den Schraubenbohrungen am 3,5-Zoll-Laufwerksadapter aus. Ziehen Sie die Schrauben, mit denen das Laufwerk am 3,5-Zoll-Laufwerkadapter befestigt wird, mit einem Kreuzschlitzschraubendrehers Nr. 2 fest. Abbildung 51. Installieren eines 2,5-Zoll-Laufwerks in einem 3,5-Zoll-Laufwerkadapter Nächste Schritte Installieren eines 3,5-Zoll-Adapters im 3,5-Zoll-Laufwerkträger.
Seite 104: Installieren Eines 3,5-Zoll-Adapters In Einem 3,5-Zoll-Laufwerkträger
Abbildung 52. Entfernen des 3,5-Zoll-Adapters aus dem 3,5-Zoll-Laufwerkträger Nächster Schritt Installieren Sie einen 3,5-Zoll-Adapter im 3,5-Zoll-Laufwerkträger. Installieren eines 3,5-Zoll-Adapters in einem 3,5-Zoll- Laufwerkträger Voraussetzung Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Schritte Setzen Sie den 3,5-Zoll-Laufwerkadapter in den Laufwerkträger ein, wobei das Anschlussende des Laufwerks auf die Rückseite des Laufwerkträgers ausgerichtet ist.
Seite 105: Entfernen Des Laufwerks Aus Dem Laufwerksträger
Abbildung 53. Installieren eines 3,5-Zoll-Adapters in einem 3,5-Zoll-Laufwerkträger Nächste Schritte Installieren Sie den 3,5-Zoll-Laufwerkträger im System. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen des Laufwerks aus dem Laufwerksträger Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Befolgen Sie die Sicherheitshinweise unter Vor der Arbeit an Komponenten im Innern des Systems.
Seite 106: Einsetzen Eines Laufwerks In Den Laufwerksträger
Abbildung 54. Entfernen des Laufwerks aus dem Laufwerksträger Nächster Schritt Setzen Sie das Laufwerk gegebenenfalls in den Laufwerksträger ein. Einsetzen eines Laufwerks in den Laufwerksträger Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. VORSICHT: Das Kombinieren von Laufwerksträgern aus früheren Generationen von Dell PowerEdge-Servern wird nicht unterstützt.
Seite 107: Systemspeicher
Abbildung 55. Einsetzen eines Laufwerks in den Laufwerksträger Systemspeicher Richtlinien für den Systemspeicher Die Power Edge-Systeme unterstützen DDR4-DIMMs mit Register (RDIMMs), lastreduzierte DIMMs (LRDIMMs) und nicht-flüchtige DIMMs (NVDIMM-Ns). Systemspeicher enthält Anweisungen, die ausgeführt von den Prozessor. Das System enthält 24 Speichersockel, die in zwei Sätze zu zwölf Sockeln aufgeteilt sind, also ein Satz für jeden Prozessor. Jeder Satz von zwölf Speichersockeln ist in vier Kanäle organisiert.
Seite 108 Abbildung 56. Positionen der Speichersockel Die Speicherkanäle sind folgendermaßen organisiert: Tabelle 41. Speicherkanäle Prozessor Kanal 0 Kanal 1 Kanal 2 Kanal 3 Kanal 4 Kanal 5 Prozessor 1 Steckplätze A1, Steckplätze A2 Steckplätze A3 Steckplätze A4 Steckplätze A5 Steckplätze A6 A5 und A7 und A8 und A9...
Seite 109: Allgemeine Richtlinien Zur Installation Von Speichermodulen
Allgemeine Richtlinien zur Installation von Speichermodulen Um eine optimale Leistung des Systems zu gewährleisten, beachten Sie bei der Konfiguration des Systemspeichers die folgenden allgemeinen Richtlinien. Wenn die Speicherkonfigurationen Ihres Systems diese Richtlinien nicht einhalten, lässt sich Ihr System vielleicht nicht starten, könnte während der Speicherkonfiguration nicht mehr reagieren oder könnte nur mit reduziertem Speicher betrieben werden. Die Betriebsfrequenz des Speicherbusses kann 2666 MT/s, 2400 MT/s oder 2133 MT/s betragen, abhängig von den folgenden Faktoren: •...
Seite 110: Anweisungen Für Die Installation Von Nvdimm-N-Speichermodulen
• Wenn die Anzahl der DIMMs je Prozessor 4 beträgt, lautet die Bestückung: Steckplatz 1, 2, 4, 5. • Wenn die Anzahl der DIMMs je Prozessor 8 beträgt, lautet die Bestückung: Steckplatz 1, 2, 4, 5, 7, 8, 10, 11. Anweisungen für die Installation von NVDIMM-N- Speichermodulen Für die Installation von NVDIMM-N-Speichermodulen werden die folgenden Richtlinien empfohlen:...
Seite 111: Betriebsartspezifische Richtlinien
Konfiguration Beschreibung Regeln für die Speicherbestückung RDIMMs NVDIMM-N Dasselbe gilt für alle Prozessor1 {A7, A8} Konfiguration 8 22 x 32 GB-RDIMMs, 4 x Konfigurationen mit 12 RDIMMs. NVDIMM-Ns Siehe Konfiguration 1. Prozessor2 {B7, B8} Prozessor1 {A11, 12} Konfiguration 9 20 x 32 GB-RDIMMs, 4 x Prozessor1 {A1, 2, 3, 4, 5, 6, 7, 8, NVDIMM-Ns 9, 10}...
Seite 112 Betriebsmodus des Arbeitsspeichers Beschreibung Geschwindigkeit und Technologie identisch sein müssen. Zudem müssen sie in Sätzen von sechs Modulen je Prozessor installiert sein. Single Rank Spare Mode Im Single Rank Spare Mode (Modus mit einer redundanten Bank) wird pro Kanal eine Bank als redundante Bank festgelegt. Wenn in einer Bank oder einem Kanal bei aktivem Betriebssystem übermäßig viele korrigierbare Fehler auftreten, werden sie in den redundanten Bereich verschoben, damit sie keine nicht behebbaren Ausfälle...
Seite 113 Tabelle 44. Regeln für die Arbeitsspeicherbestückung Prozessor Konfiguration Arbeitsspeicherbestückun Informationen zur Arbeitsspeicherbestückung Einzelprozessor Bestückungsreihenfolge im 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, • DIMMs müssen in der angegebenen Optimierungsmodus Reihenfolge installiert werden. (unabhängige Kanäle) • Eine ungerade Anzahl von DIMMs ist zulässig. ANMERKUNG: Eine ungerade Anzahl von DIMMs bedeutet eine...
Seite 114: Entfernen Eines Speichermoduls
Prozessor Konfiguration Arbeitsspeicherbestückun Informationen zur Arbeitsspeicherbestückung Bestückungsreihenfolge bei Spiegelung wird unterstützt mit 6 oder 12 DIMMs A{1, 2, 3, 4, 5, 6}, Spiegelung pro Prozessor. B{1, 2, 3, 4, 5, 6}, A{7, 8, 9, 10, 11, 12}, B{7, 8, 9, 10, 11, 12} Bestückungsreihenfolge bei A{1}, B{1}, •...
Seite 115: Installieren Eines Speichermoduls
Abbildung 57. Entfernen eines Speichermoduls Nächster Schritt Bauen Sie das Speichermodul ein. ANMERKUNG: Für Einzelprozessorsysteme, installieren Prozessor- /DIMM-Platzhalter so auf Sockel CPU2. Installieren eines Speichermoduls Das Verfahren zum Installieren eines DIMM-Moduls ist mit dem beim NVDIMM-N-Modul identisch. Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. VORSICHT: Stellen Sie sicher, dass Sie die NVDIMM-N Akku wenn Sie NVDIMM -N.
Seite 116: Prozessoren Und Kühlkörper
Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Um zu überprüfen, ob das Speichermodul richtig installiert wurde, drücken Sie F2, und navigieren Sie zu Hauptmenü des System- Setups > System-BIOS > Speichereinstellungen. In den Memory Settings (Speichereinstellungen) muss die Systemspeichergröße mit der aktualisierten Kapazität des installierten Speichers übereinstimmen.
Seite 117: Entfernen Des Prozessors Vom Prozessor- Und Kühlkörpermodul
Abbildung 58. Entfernen des Prozessor- und Kühlkörpermoduls Nächster Schritt Installieren Sie das Prozessor- und Kühlkörpermodul. Entfernen des Prozessors vom Prozessor- und Kühlkörpermodul Voraussetzungen ANMERKUNG: Entfernen Sie den Prozessor nur dann vom Prozessor- und Kühlkörpermodul, wenn Sie den Prozessor oder den Kühlkörper austauschen.
Seite 118 Abbildung 59. Das Lösen der Prozessorhalterung Heben Sie die Halterung und den Prozessor vom Kühlkörper, setzen Sie die Prozessor-Seite nach unten auf der Prozessor-Ablage. Biegen Sie die äußeren Kanten der Halterung, um den Prozessor aus der Halterung zu lösen. ANMERKUNG: Stellen Sie sicher, dass der Prozessor und der Halterung sind in das Fach eingelegt nach dem Entfernen des Kühlkörpers.
Seite 119: Installieren Des Prozessors Im Prozessor- Und Kühlkörpermodul
Installieren des Prozessors im Prozessor- und Kühlkörpermodul Voraussetzung Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Schritte Setzen Sie den Prozessor in den Prozessorsockel Auflagefach. ANMERKUNG: Stellen Sie sicher, dass Kontaktstift-1-Markierung auf der CPU-Ablage mit der Kontaktstift-1-Markierung auf dem Prozessor ausgerichtet ist. Biegen Sie die äußeren Kanten der Halterung am Rand des Prozessors und stellen Sie sicher, dass der Prozessor in den Klammern gesperrt ist (an der Halterung).
Seite 120 Abbildung 62. Auftragen von Wärmeleitpaste auf der Oberseite des Prozessors Setzen Sie den Kühlkörper auf den Prozessor und drücken Sie den unteren Teil des Kühlkörpers nach unten, bis die Halterung auf dem Kühlkörper einrastet. ANMERKUNG: • Stellen Sie sicher, dass die beiden Löcher für Führungsstifte an Halterung mit Führungslöchern auf dem Kühlkörper übereinstimmen.
Seite 121: Einbauen Eines Prozessor- Und Kühlkörpermoduls
Abbildung 63. Setzen des Kühlkörpers auf den Prozessor ein Nächster Schritt Installieren Sie das Prozessor- und Kühlkörpermodul. Einbauen eines Prozessor- und Kühlkörpermoduls Voraussetzungen VORSICHT: Nehmen Sie den Kühlkörper nur dann vom Prozessor ab, wenn Sie den Prozessor ersetzen möchten. Der Kühlkörper verhindert eine Überhitzung des Prozessors.
Seite 122: Erweiterungskarten Und Erweiterungskarten-Riser
Ziehen Sie mit einem Torx-Schraubenzieher (Nr. T30) die Schrauben am Kühlkörper in folgender Reihenfolge an: Ziehen Sie die erste Schraube teilweise fest (ca. 3 Umdrehungen). b Ziehen Sie die zweite Schraube vollständig fest. Ziehen Sie nun die erste Schraube vollständig fest. Falls das Prozessor- und Kühlkörpermodul (PHM) aus den blauen Halteklammern springt, wenn die Schrauben teilweise festgezogen sind, führen Sie die folgenden Schritte aus, um es zu befestigen: Lösen Sie die beiden Kühlkörperschrauben vollständig.
Seite 123 Das PowerEdge R740 unterstützt bis zu acht PCI-Express-Erweiterungskarten (PCIe-Erweiterungskarten) der 3. Generation, die auf der Systemplatine mittels Erweiterungskarten-Risern installiert werden können. Die folgende Tabelle enthält detaillierte Informationen zu den technischen Daten der Erweiterungskarten-Riser: Tabelle 45. Technische Daten der Erweiterungskarten-Riser Riser-...
Seite 124 Riser- Steckplatzbesc PCIe- Prozessora PCIe-Steckplätze Prozessora PCIe- Prozessora Konfiguration hreibung Steckplätze auf nschluss auf Riser 2 nschluss Steckplätze auf nschluss und unterstützte Riser 1 (Bauhöhe (Bauhöhe und Riser 3 Riser und Baulänge) Baulänge) (Bauhöhe und Baulänge) Bauhöhe und und halber halber Baulänge Baulänge Steckplatz 1: x16-...
Seite 125 Riser- Steckplatzbesc PCIe- Prozessora PCIe-Steckplätze Prozessora PCIe- Prozessora Konfiguration hreibung Steckplätze auf nschluss auf Riser 2 nschluss Steckplätze auf nschluss und unterstützte Riser 1 (Bauhöhe (Bauhöhe und Riser 3 Riser und Baulänge) Baulänge) (Bauhöhe und Baulänge) Bauhöhe und voller Bauhöhe und Baulänge voller Baulänge Steckplatz 3: x16-...
Seite 126 Kartentyp Steckplatzpriorität Maximale Anzahl an Karten BOSS Tabelle 47. Riser-Konfigurationen mit mehr als 4 PCIe-Steckplätzen [Riser-Konfiguration 3 (1A+2A), Riser-Konfiguration 4 (1A+2A +3A), Riser-Konfiguration 5 (1B+2A+3A), Riser-Konfiguration 6 (1D+2A+3A) und Riser-Konfiguration 9 (1A+2D+3A)] Kartentyp Steckplatzpriorität Maximale Anzahl an Karten GPU (doppelte Breite) 1, 8, 4 GPU (einfache Breite) 1, 8, 4, 7, 2, 5...
Seite 127: Öffnen Und Schließen Der Pcie-Kartenhalterverriegelung
ANMERKUNG: Die Erweiterungskartensteckplätze sind nicht Hot-Swap-fähig (sie können nicht im laufenden Betrieb ausgetauscht werden). ANMERKUNG: GPUs doppelter Breite werden nur auf Riser-Konfiguration 4 unterstützt und GPUs einfacher Breite werden nur auf Riser-Konfiguration 6 unterstützt. ANMERKUNG: Stellen Sie sicher, dass x16-Karten nur in x16-Steckplätzen installiert sind. Je nach Riser-Konfiguration sind möglicherweise die Steckplätze 2, 7 oder 8 nicht verfügbar.
Seite 128: Entfernen Einer Erweiterungskarte Aus Dem Erweiterungskarten-Riser
Abbildung 66. Schließen der PCIe-Kartenhalterverriegelung Nächster Schritt Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. Entfernen einer Erweiterungskarte aus dem Erweiterungskarten-Riser Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 129 Abbildung 67. Entfernen der Erweiterungskarte aus Erweiterungskarten-Riser 1 Abbildung 68. Entfernen der Erweiterungskarte aus Erweiterungskarten-Riser 2B Installieren und Entfernen von Systemkomponenten...
Seite 130 Abbildung 69. Entfernen der Erweiterungskarte aus Erweiterungskarten-Riser 2 Abbildung 70. Entfernen der Erweiterungskarte aus Erweiterungskarten-Riser 3 Nächste Schritte Installieren Sie die Erweiterungskarte im Erweiterungskarten-Riser. Wenn die Karte dauerhaft entfernt wird, montieren Sie ein Abdeckblech über der leeren Öffnung des Erweiterungssteckplatzes und drücken Sie auf den Erweiterungskartenriegel.
Seite 131: Installieren Einer Erweiterungskarte Im Erweiterungskarten-Riser
Installieren einer Erweiterungskarte im Erweiterungskarten- Riser Voraussetzungen Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Wenn Sie eine neue Erweiterungskarte installieren, packen Sie diese aus und bereiten Sie die Karte für die Installation vor. ANMERKUNG: Anweisungen dazu finden Sie in der Dokumentation, die mit der Karte geliefert wurde.
Seite 132 Abbildung 72. Installieren der Erweiterungskarte in Erweiterungskarten-Riser 2B Abbildung 73. Installieren einer Erweiterungskarte in Erweiterungskarten-Riser 2 Installieren und Entfernen von Systemkomponenten...
Seite 133: Entfernen Der Platzhalter Für Riser 2 Und 3
Abbildung 74. Installieren einer Erweiterungskarte in Erweiterungskarten-Riser 3 Nächste Schritte Schließen Sie gegebenenfalls die Kabel an die Erweiterungskarte an. Installieren Sie das Kühlgehäuse, falls zutreffend. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. Installieren Sie alle erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben. Entfernen der Platzhalter für Riser 2 und 3 Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise.
Seite 134: Einsetzen Der Platzhalter Für Riser 2 Und 3
Abbildung 75. Entfernen der Platzhalter für Riser 2 und 3 Nächster Schritt Setzen Sie den Platzhalter für Riser 2 und 3 ein. Einsetzen der Platzhalter für Riser 2 und 3 Voraussetzung Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte Richten Sie die Schraube und die Führungsschienen auf dem Platzhalter für den Riser an der Schraubenbohrung und dem Abstandshalter am System aus.
Seite 135: Entfernen Des Platzhalters Für Riser 3
Abbildung 76. Einsetzen der Platzhalter für Riser 2 und 3 Nächste Schritte Installieren Sie das Kühlgehäuse. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. Entfernen des Platzhalters für Riser 3 Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.
Seite 136: Einsetzen Des Platzhalters Für Riser 3
Abbildung 77. Entfernen des Platzhalters für Riser 3 Nächster Schritt Setzen Sie den Platzhalter für Riser 3 ein. Einsetzen des Platzhalters für Riser 3 Voraussetzung Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Schritte Richten Sie die Schraube auf dem Riser auf die Schraubenöffnung auf dem System aus. Ziehen Sie die Schraube mithilfe eines Kreuzschlitzschraubendrehers Nr.
Seite 137: Entfernen Des Erweiterungskarten-Risers 1
Abbildung 78. Einsetzen des Platzhalters für Riser 3 Nächster Schritt Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen des Erweiterungskarten-Risers 1 Voraussetzungen Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.
Seite 138: Einsetzen Des Erweiterungskarten-Risers 1
Abbildung 79. Entfernen des Erweiterungskarten-Risers 1 Nächster Schritt Installieren Sie den Erweiterungskarten-Riser Einsetzen des Erweiterungskarten-Risers 1 Voraussetzung Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte Richten Sie die Führungsschienen auf dem Riser an den Abstandhaltern auf der Seite des Systems aus. Senken Sie den Riser in das System ab, bis der Riser-Anschluss im Anschluss auf der Systemplatine einrastet.
Seite 139: Entfernen Des Erweiterungskarten-Risers 2
Abbildung 80. Einsetzen des Erweiterungskarten-Risers 1 Nächste Schritte Setzen Sie gegebenenfalls die Erweiterungskarten auf dem Riser ein. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Installieren Sie alle erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben. Entfernen des Erweiterungskarten-Risers 2 Voraussetzungen Befolgen Sie die in den...
Seite 140: Einsetzen Des Erweiterungskarten-Risers 2
Abbildung 81. Entfernen des Erweiterungskarten-Risers 2A Um den Erweiterungskarten-Riser 2B oder 2C zu entfernen, greifen Sie den Erweiterungskarten-Riser an den Kanten und heben Sie ihn aus dem Riser-Anschluss auf der Systemplatine. Abbildung 82. Entfernen des Erweiterungskarten-Risers 2 Nächster Schritt Installieren Sie den Erweiterungskarten-Riser Einsetzen des Erweiterungskarten-Risers 2 Voraussetzung Befolgen Sie die in den...
Seite 141 Richten Sie die Schraube und die Lasche auf dem Riser auf die Schraubenöffnung und die Aussparung auf dem System aus. b Senken Sie den Riser ab, bis der Riser-Anschluss im Anschluss auf der Systemplatine einrastet. Ziehen Sie die Schrauben mithilfe eines Kreuzschlitzschraubendrehers Nr. 2 fest, um den Riser am System zu befestigen. Abbildung 83.
Seite 142: Entfernen Des Erweiterungskarten-Risers 3
Installieren Sie alle erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben. Entfernen des Erweiterungskarten-Risers 3 Voraussetzungen Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.
Seite 143: Richtlinien Zum Einsetzen Von Gpu-Karten
Schritte Richten Sie die Halterung am Riser mit dem Steckplatz auf dem System, und den Führungsleisten auf dem Riser an den Stegen auf der Seite des Systems aus. Senken Sie die Karte in ihre Einbauposition ab, bis der Kartenanschluss im Anschluss auf der Systemplatine einrastet. Der Riserkarte Kante mit den Steckern Riser-Führung auf dem System.
Seite 144: Entfernen Einer Gpu
– GPU-Kabel für Riser 3A – GPU-Kabel für Riser 2A – Riser 2A – Riser 1A oder 1D – GPU-Kabel für Riser 1A oder 1D – Zwei 1-HE-Prozessor- und Kühlkörpermodule und zwei CPU-Klammern – Sechs Hochleistungskühlungslüfter • Alle GPUs müssen der gleiche Typ und das gleiche Modell sein. •...
Seite 145 Abbildung 88. Entfernen der GPU 1 Abbildung 89. Entfernen der GPU 2 und 3 Trennen Sie das GPU-Netzkabel von der GPU und der Systemplatine. Wenn die GPU dauerhaft entfernt wird, montieren Sie ein Abdeckblech über der leeren Öffnung des Steckplatzes und schließen Sie den Erweiterungskartenriegel.
Seite 146: Installieren Einer Gpu
Nächster Schritt Setzen Sie die GPU-Karte ein. Installieren einer GPU Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Entfernen Sie das Kühlgehäuse. Entfernen Sie den Kühlkörper. Entfernen Sie die Kühlungslüfter und tauschen Sie sie entsprechend den Anweisungen unter Einbauen von Kühlungslüftern aus.
Seite 147 Abbildung 91. Entfernen der oberen Abdeckung des Kühlgehäuses Entfernen Sie gegebenenfalls den Platzhalter aus den Steckplätzen des GPU-Kühlgehäuses. ANMERKUNG: Kühlgehäuseplatzhalter sind im GPU-Kühlgehäuse für in den Risern 2 und 3 installierte GPUs verfügbar. Abbildung 92. Entfernen des Kühlgehäuseplatzhalters aus den Steckplätzen des GPU-Kühlgehäuses ANMERKUNG: Kühlgehäuseplatzhalter sind im GPU-Kühlgehäuse nur für in Risern 2 und 3 installierte GPUs verfügbar.
Seite 148 ANMERKUNG: Stellen Sie sicher, dass Sie die erste GPU im Riser 1 einbauen. ANMERKUNG: Beim Einbauen einer GPU in Riser 3 müssen Sie die GPU mit der beschrifteten Seite nach oben im System platzieren. Schritte Schließen Sie das GPU-Netzkabel an den Anschluss auf der Systemplatine an. ANMERKUNG: Schließen Sie beim Einbauen einer GPU in Riser 1 das GPU-Netzkabel an den Anschluss am Riser 1 und führen Sie das Kabel durch den Schlitz auf dem GPU-Kühlgehäuse.
Seite 149 Abbildung 94. Befestigen der GPU 1 Installieren und Entfernen von Systemkomponenten...
Seite 150 Abbildung 95. Einbauen der GPU 2 und 3 Installieren und Entfernen von Systemkomponenten...
Seite 151 Abbildung 96. Befestigen der GPU 2 und 3 Nächste Schritte Bringen Sie die obere Abdeckung des GPU-Kühlgehäuses an. Entfernen Sie, falls vorhanden, die Kunststoffabdeckung an den Speichersockelnummern, die auf dem Kühlgehäuse gekennzeichnet sind. Abbildung 97. Anbringen der oberen Abdeckung des GPU-Kühlgehäuses So bringen Sie den Schutzschaum an der Systemabdeckung an: Setzen Sie die Systemabdeckung mit der Seite mit dem Etikett mit Serviceinformationen (SIL) nach oben ein.
Seite 152: M.2-Ssd-Modul
Lösen Sie für einfachere Handhabung einen kleinen Teil der Schutzfolie und richten Sie den Schutzschaum an der Systemabdeckung aus. Entfernen Sie den Rest der Schutzfolie und bringen Sie den Schutzschaum an der Systemabdeckung an. Drücken Sie entlang des Schutzschaums, um sicherzustellen, dass dieser an der Systemabdeckung befestigt ist. Abbildung 98.
Seite 153: Installieren Des M.2-Ssd-Moduls
Abbildung 99. Entfernen des M.2-SSD-Moduls Nächster Schritt Installieren Sie das M.2-SSD-Modul. Installieren des M.2-SSD-Moduls Voraussetzung Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Schritte Richten Sie die Anschlüsse des M.2-SSD-Moduls auf die Anschlüsse auf der BOSS-Karte aus. Drücken Sie auf das M.2-SSD-Modul, bis das Modul auf der BOSS-Karte eingerastet ist. Befestigen Sie das M.2-SSD-Modul mit den Rückhalteriemen und Schrauben auf der BOSS-Karte.
Seite 154: Optionales Idsdm- Oder Vflash-Modul
Abbildung 100. Installieren des M.2-SSD-Moduls Nächste Schritte Installieren Sie die BOSS-Karte. ANMERKUNG: Das Verfahren zum Installieren der BOSS-Karte ähnelt dem Verfahren zum Installieren des Erweiterungskarten-Risers. Installieren Sie das Kühlgehäuse. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems.
Seite 155: Einsetzen Der Microsd-Karte
Einsetzen der MicroSD-Karte Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. ANMERKUNG: Stellen Sie bei Verwendung einer MicroSD-Karte in Ihrem System sicher, dass die Option Internal SD Card Port (Anschluss für die interne SD-Karte) im System-Setup aktiviert ist. ANMERKUNG: Setzen Sie beim Wiedereinsetzen die MicroSD-Karten wieder in dieselben Steckplätze ein. Orientieren Sie sich dabei an den Beschriftungen, die Sie beim Entfernen auf den Karten angebracht haben.
Seite 156: Installieren Einer Optionalen Idsdm- Oder Vflash-Karte
Abbildung 101. Entfernen der optionalen IDSDM-/vFlash-Karte ANMERKUNG: Es gibt zwei DIP-Schalter auf der IDSDM-/vFlash-Karte für Schreibschutz. Nächster Schritt Setzen Sie die optionale IDSDM-/vFlash-Karte ein. Installieren einer optionalen IDSDM- oder vFlash-Karte Voraussetzung Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Schritte Lokalisieren Sie den IDSDM/vFlash-Anschluss auf der Systemplatine.
Seite 157: Netzwerkzusatzkarte
Abbildung 102. Installieren einer optionalen IDSDM/vFlash-Karte Nächste Schritte Installieren Sie die MicroSD-Karten. ANMERKUNG: Setzen Sie die MicroSD-Karten wieder in dieselben Steckplätze ein. Orientieren Sie sich dabei an den Beschriftungen, die Sie beim Entfernen auf den Karten angebracht haben. Installieren Sie die PCIe-Karte voller Bauhöhe, falls zutreffend. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems.
Seite 158: Einsetzen Der Netzwerkzusatzkarte
Abbildung 103. Entfernen der Netzwerktochterkarte Nächster Schritt Installieren Sie die Netzwerktochterkarte. Einsetzen der Netzwerkzusatzkarte Voraussetzung Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte Richten Sie die NDC so aus, dass die Ethernet-Anschlüsse durch die Aussparungen im Gehäuse passen. Richten Sie die unverlierbaren Schrauben am hinteren Ende der Karte an den Schraubenbohrungen auf der Systemplatine aus.
Seite 159: Integrierte Speichercontrollerkarte
Abbildung 104. Einsetzen der Netzwerkzusatzkarte Nächste Schritte Installieren Sie den Erweiterungskarten-Riser 2, falls zutreffend. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. Integrierte Speichercontrollerkarte Entfernen der integrierte Speichercontrollerkarte Voraussetzungen Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise.
Seite 160: Installieren Einer Integrierten Speichercontrollerkarte
Abbildung 105. Entfernen des Kabels des integrierten Speichercontrollers Heben Sie das Ende der Karte an, und ziehen Sie sie leicht abgewinkelt nach oben, sodass sie sich aus der Kartenhalterung des integrierten Speichercontrollers auf der Systemplatine löst. Heben Sie die Karte aus dem System heraus. Halten Sie die Zwischenplatine an den Rändern und ziehen Sie an der Platine, bis sich der Platinenstecker vom Anschluss auf der Systemplatine löst.
Seite 161 Schritte Fassen Sie die Interposer-Platine an den Kanten und richten Sie den Interposer-Platinenstecker am Anschluss auf der Systemplatine aus. Drücken Sie auf die Griffstelle der Interposer-Platine, bis der Interposer-Platinenanschluss fest im Anschluss der Systemplatine sitzt. Halten Sie die Karte in einem Winkel, um die Karte in den integrierten Speicher-Controller-Kartenhalter auf der Systemplatine einzusetzen.
Seite 162: Rückwandplatine
Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. Rückwandplatine Details der Rückwandplatine Nachfolgend sind die Rückwandplatinen, die vom PowerEdge R740 unterstützt werden, entsprechend Ihrer Systemkonfiguration aufgeführt: Tabelle 48. Unterstützte Rückwandplatinen für PowerEdge R740-Systeme. System- Unterstützte Rückwandplatinen 2,5 Zoll (x16) SAS/SATA-Rückwandplatine oder...
Seite 163: Entfernen Der Rückwandplatine
Abbildung 111. Rückansicht der 8 x 3,5-Zoll-Laufwerksrückwandplatine SAS-Anschluss (BP SAS B) Signalanschluss (J_BP_SIG) SAS-Anschluss (BP SAS A) Netzanschluss (BP_PWR) Entfernen der Rückwandplatine Das Verfahren zum Entfernen der Rückwandplatine ist für alle Rückwandplatinen-Konfigurationen identisch. Voraussetzungen VORSICHT: Um Schäden an den Laufwerken und der Rückwandplatine zu vermeiden, müssen Sie die Laufwerke aus dem System entfernen, bevor Sie die Rückwandplatine entfernen.
Seite 164: Installieren Der Rückwandplatine
Abbildung 112. Entfernen der Rückwandplatine Nächster Schritt Bauen Sie die Rückwandplatine ein. Installieren der Rückwandplatine Das Verfahren zur Installation der Rückwandplatine ist identisch für alle Rückwandplatinenkonfigurationen. Voraussetzung Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte Verwenden Sie die Haken am System als Orientierung, um die Rückwandplatine auszurichten. Schieben Sie die Rückwandplatine nach unten, bis die Freigabelaschen einrasten.
Seite 165: Kabelführung
Nächste Schritte Verbinden Sie alle Kabel mit der Rückwandplatine. Setzen Sie alle Laufwerke ein. Bringen Sie die Rückwandplatinenabdeckung Bauen Sie die Lüfterbaugruppe ein. Installieren Sie das Kühlgehäuse. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems.
Seite 166 Abbildung 115. Kabelführung – 8 x 2,5-Zoll-Laufwerksrückwandplatine mit Adapter-PERC Rückwandplatine Signalkabel der Rückwandplatine (BP: BPSIG1 zu MB: BPSIG1) Stromkabel der Rückwandplatine (BP: BP1 zu MB: BP1) Systemplatine Adapter-PERC SAS-Kabel (BP: BP SAS A, BP SAS B zu MB: RISER 2) Installieren und Entfernen von Systemkomponenten...
Seite 167 Abbildung 116. Kabelführung – 8 x 3,5-Zoll-Laufwerksrückwandplatine mit integriertem SATA Rückwandplatine Stromkabel der Rückwandplatine (BP: BP1 zu MB: BP1) Signalkabel der Rückwandplatine (BP: BPSIG1 zu MB: BPSIG1) 4 Systemplatine SATA-B-Kabel (BP: BP SAS B zu MB: J_BP_SIG1) SATA-A-Kabel (BP: BP SAS A zu MB: BP 12C RVYPM) Installieren und Entfernen von Systemkomponenten...
Seite 168 Abbildung 117. Kabelführung – 8 x 3,5-Zoll-Laufwerksrückwandplatine mit Mini-PERC Rückwandplatine Stromkabel der Rückwandplatine (BP: BP zu MB: BP1) Signalkabel der Rückwandplatine (BP: BPSIG1 zu MB: BPSIG1) 4 Systemplatine Mini-PERC SAS-Kabel (BP: BP SAS A0, BP SAS B0 zu MB: J_STORAGE1) Installieren und Entfernen von Systemkomponenten...
Seite 169 Abbildung 118. Kabelführung – 8 x 3,5-Zoll-Laufwerksrückwandplatine mit Adapter-PERC Rückwandplatine Stromkabel der Rückwandplatine (BP: BP1 zu MB: BP1) Signalkabel der Rückwandplatine (BP: BPSIG1 zu MB: BPSIG1) 4 Systemplatine Adapter-PERC SAS-A-Kabel (BP: BP SAS A0 zu MB: J_BP_PWR_A1) SAS-B-Kabel (BP: BP SAS B0 zu MB: J_BP_SIG1) Installieren und Entfernen von Systemkomponenten...
Seite 170 Abbildung 119. Kabelführung – 16 x 2,5-Zoll-Laufwerksrückwandplatine mit Mini-PERC Rückwandplatine Rückwandplatinenerweiterung Stromkabel der Rückwandplatine (BP: BP1 zu MB: BP1) Signalkabel der Rückwandplatine (BP: BPSIG1 zu MB: BPSIG1) Systemplatine Mini-PERC SAS-Kabel (BP: BP SAS A0, BP SAS BO zu MB: J_STORAGE1) Installieren und Entfernen von Systemkomponenten...
Seite 171: Systembatterie
Abbildung 120. Kabelführung – 16 x 2,5-Zoll-Laufwerksrückwandplatine mit Adapter-PERC Rückwandplatine Rückwandplatinenerweiterung Stromkabel der Rückwandplatine (BP: BP1 zu MB: BP1) Signalkabel der Rückwandplatine (BP: BPSIG1 zu MB: BPSIG1) Systemplatine Adapter-PERC SAS-Kabel (BP: J_SAS_BO, J_SAS_A0 zu MB: J_STORAGE1) Systembatterie Austauschen der Systembatterie Voraussetzungen WARNUNG: Bei falschem Einbau einer neuen Batterie besteht Explosionsgefahr.
Seite 172: Usb 3.0-Modul
VORSICHT: Um Beschädigungen am Batteriesockel zu vermeiden, müssen Sie den Sockel fest abstützen, wenn Sie eine Batterie installieren oder entfernen. Hebeln Sie die Systembatterie mit einem Stift aus Kunststoff heraus. Abbildung 121. Entfernen der Systembatterie Um eine neue Systembatterie einzusetzen, halten Sie die Batterie mit dem positiven Pol (+) nach oben und schieben Sie sie unter die Sicherungslaschen.
Seite 173: Entfernen Des Usb 3.0-Moduls
Entfernen des USB 3.0-Moduls Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems. Entfernen Sie die Abdeckung der Rückwandplatine. Entfernen Sie die Kühlungslüfterbaugruppe. Entfernen Sie das Kühlgehäuse. Entfernen Sie den internen USB-Speicherstick.
Seite 174: Optionaler Interner Usb-Speicherstick
Schritte Führen Sie das Strom- und das USB-Kabel am USB 3.0-Modul durch den Steckplatz des USB 3.0-Moduls an der Frontblende. Setzen Sie das USB 3.0-Modul in den Steckplatz an der Frontblende ein. Richten Sie die Schrauben am Modul an den Schraubenbohrungen auf dem System aus. Ziehen Sie die Schraube mit einem Kreuzschlitzschraubendreher (Größe 2) fest, um das Modul am System zu befestigen.
Seite 175: Austauschen Des Optionalen Internen Usb-Speichersticks
Austauschen des optionalen internen USB-Speichersticks Voraussetzungen VORSICHT: Damit der USB-Speicherstick andere Komponenten im Servermodul nicht behindert, darf er die folgenden maximalen Abmessungen nicht überschreiten: 15,9 mm Breite x 57,15 mm Länge x 7,9 mm Höhe. Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise.
Seite 176: Installieren Des Optionalen Optischen Laufwerks
Abbildung 125. Entfernen des optionalen optischen Laufwerks Nächste Schritte Wenn Sie kein neues optisches Laufwerk einsetzen, installieren Sie den Platzhalter für das optische Laufwerk. Das Verfahren zum Einsetzen des Platzhalters für das optische Laufwerk ist dasselbe wie für das optische Laufwerk. Setzen Sie das optionale optische Laufwerk ein.
Seite 177: Netzteileinheiten
Abbildung 126. Installieren des optionalen optischen Laufwerks Nächste Schritte Verbinden Sie das Stromversorgungs- und das Datenkabel mit dem optischen Laufwerk und der Systemplatine. ANMERKUNG: Verlegen Sie das Kabel sorgfältig seitlich am System, damit es nicht eingeklemmt oder gequetscht wird. Installieren Sie das Kühlgehäuse.
Seite 178: Hot-Spare-Funktion
ANMERKUNG: Wenn zwei identische Netzteile installiert sind, so wird die Netzteilredundanz (1+1 – mit Redundanz oder 2+0 – ohne Redundanz) im System-BIOS konfiguriert. Im redundanten Modus wird das System von beiden Netzteilen gleichermaßen mit Strom versorgt, um die Effizienz zu maximieren. Wenn Hotspare aktiviert ist, dann wird eines der Netzteile bei geringer Systemauslastung in den Ruhemodus, um die Effizienz zu maximieren.
Seite 179: Einsetzen Des Netzteilplatzhalters
Einsetzen des Netzteilplatzhalters Voraussetzung Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. ANMERKUNG: Installieren Sie den Netzteilplatzhalter nur im zweiten Netzteilschacht. Schritt Richten Sie den Netzteilplatzhalter am Netzteilschacht aus, und schieben Sie ihn in das Gehäuse, bis er hörbar einrastet. Abbildung 128. Einsetzen des Netzteilplatzhalters Entfernen eines Netzteils Das Verfahren zum Entfernen von Wechselstrom- und Gleichstromnetzteilen ist identisch.
Seite 180: Installieren Einer Netzteileinheit
Abbildung 129. Entfernen eines Netzteils Nächster Schritt Bauen Sie das Netzteil oder den Netzteilplatzhalter ein. Installieren einer Netzteileinheit Das Verfahren für das Installieren Wechselstrom- und Gleichstromnetzteilen identisch ist. Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Stellen Sie bei Systeme, die redundante Netzteile unterstützen, sicher, dass beide Netzteile vom gleichen Typ sind und die maximale Ausgangsleistung identisch ist.
Seite 181: Anweisungen Zur Verkabelung Eines Gleichstrom-Netzteils
Abbildung 130. Installieren einer Netzteileinheit Nächste Schritte Wenn Sie den Kabelführungsarm gelöst haben, befestigen Sie ihn wieder. Hinweise zum Kabelführungsarm finden Sie in der Dokumentation zum Rack unter Dell.com/poweredgemanuals. Schließen Sie das Netzkabel an das Netzteil und an eine Steckdose an. VORSICHT: Sichern Sie das Netzkabel beim Anschließen mit dem Band.
Seite 182: Eingangsanforderungen
Eingangsanforderungen • Netzspannung: –(48–60) V Gleichstrom • Stromverbrauch: 32 A (maximal) Inhalt des Kits • Dell-Teilenummer 6RYJ9 Klemmenblock oder gleichwertiges Produkt (1) • Mutter 6-32 mit Sicherungsscheibe (1) Erforderliche Werkzeuge Abisolierzangen, mit denen Isolierung der Größe 10 AWG von festem oder verdrilltem, isoliertem Kupferdraht entfernt werden kann ANMERKUNG: Verwenden Sie Alpha Wire-Draht mit der Teilenummer 3080 oder einen gleichwertigen Draht (Verlitzung 65/30).
Seite 183: Systemplatine
WARNUNG: Durch das Vertauschen der Polung beim Anschluss der Gleichstromkabel kann das Netzteil oder das System dauerhaft beschädigt werden. Führen Sie die Kupferenden in die Gegenstecker ein, und ziehen Sie die unverlierbaren Schrauben an der Oberseite des Gegensteckers mit einem Kreuzschlitzschraubendreher Nr. 2 fest. WARNUNG: Um das Netzteil vor elektrostatischen Entladungen zu schützen, müssen die unverlierbaren Schrauben mit Gummiabdeckungen abgedeckt werden, bevor der Gegenstecker in das Netzteil eingesetzt wird.
Seite 184: Installieren Der Systemplatine
VORSICHT: Heben Sie die Systemplatinenbaugruppe nicht an einem Speichermodul, einem Prozessor oder anderen Komponenten an. Fassen Sie den Systemplatinenhalter an, ziehen Sie am blauen Freigabestift und schieben Sie die Systemplatine in Richtung der Systemvorderseite, um die Anschlüsse aus den Steckplätzen am System zu lösen. Neigen Sie die Systemplatine und heben Sie sie aus dem System heraus.
Seite 185 Abbildung 132. Installieren der Systemplatine Nächste Schritte Installieren Sie die folgenden Komponenten: Modul Vertrauenswürdige Plattform ANMERKUNG: Das TPM-Plug-in-Modul ist mit der Systemplatine verbunden und kann nicht entfernt werden. Für den Austausch einer Systemplatine, auf der ein TPM-Plug-in-Modul installiert war, wird stets ein Ersatz-TPM-Plug-in-Modul bereitgestellt.
Seite 186: Wiederherstellen Der Service-Tag-Nummer Mit Easy Restore
Weitere Informationen finden Sie im „Integrated Dell Remote Access Controller User's Guide“ (Dell Benutzerhandbuch für den integrierten Remote Access Controller) unter Dell.com/poweredgemanuals. Wiederherstellen der Service-Tag-Nummer mit Easy Restore Mithilfe der Funktion "Easy Restore" können Sie Ihre Service-Tag-Nummer, Ihre iDRAC-Lizenz, die UEFI-Konfiguration und die Systemkonfigurationsdaten nach dem Austauschen der Systemplatine wiederherstellen.
Seite 187: Modul Vertrauenswürdige Plattform
Importieren Sie Ihre neue oder vorhandene Lizenz für iDRAC Enterprise. Weitere Informationen finden Sie im Benutzerhandbuch zum Integrated Dell Remote Access Controller unter Dell.com/ poweredgemanuals. Modul Vertrauenswürdige Plattform Upgrade des Trusted Platform Module Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 188: Initialisieren Des Tpm Für Bitlocker-Benutzer
Abbildung 133. Installieren des TPM-Moduls Bringen Sie die Schraube wieder an, mit der das TPM auf der Systemplatine befestigt wird. Nächste Schritte Bauen Sie die Systemplatine ein. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System.
Seite 189: Bedienfeld
Starten Sie das System neu. Rufen Sie das System-Setup erneut auf. Klicken Sie auf dem Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS) > System Security Settings (Systemsicherheitseinstellungen). Wählen Sie die Option TPM Advanced Settings (TPM – Erweiterte Einstellungen). Wählen Sie aus der Option TPM2 Algorithm Selection (TPM2 –...
Seite 190: Installieren Des Linken Bedienfelds
Abbildung 134. Entfernen des linken Bedienfelds Nächster Schritt Installieren des linken Bedienfelds Installieren des linken Bedienfelds Voraussetzung Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Schritte Verlegen Sie das Bedienfeldkabel durch die Seitenwand des Systems. Richten Sie die linke Bedienfeldbaugruppe an dem Bedienfeldsteckplatz am System aus und setzen Sie sie dann in diesen Steckplatz ein.
Seite 191: Entfernen Des Rechten Bedienfelds
Abbildung 135. Installieren des linken Bedienfelds Nächste Schritte Installieren Sie das Kühlgehäuse. Installieren Sie die Kühlungslüfterbaugruppe. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen des rechten Bedienfelds Voraussetzungen Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise.
Seite 192: Installieren Des Rechten Bedienfelds
Abbildung 136. Entfernen des Bedienfelds Nächster Schritt Installieren des rechten Bedienfelds Installieren des rechten Bedienfelds Voraussetzung Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte Führen Sie das Bedienfeldkabel und das VGA-Kabel durch die Seitenwand des Systems. Richten Sie das Bedienfeld an dem Bedienfeldsteckplatz am System aus und befestigen Sie das Bedienfeld am System. Schließen Sie das VGA Kabel an der Systemplatine an.
Seite 193 Abbildung 137. Installieren des rechten Bedienfelds Nächste Schritte Bauen Sie die Lüfterbaugruppe ein. Installieren Sie das Kühlgehäuse. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Installieren und Entfernen von Systemkomponenten...
Seite 194: Verwenden Der Systemdiagnose
Verwenden der Systemdiagnose Führen Sie bei Störungen im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems verwenden.
Seite 195: Bedienelemente Der Systemdiagnose
Bedienelemente der Systemdiagnose Menü Beschreibung Konfiguration Zeigt die Konfigurations- und Statusinformationen für alle erkannten Geräte an. Results Zeigt die Ergebnisse aller durchgeführten Tests an. (Ergebnisse) Systemzustand Liefert eine aktuelle Übersicht über die Systemleistung. Ereignisprotokoll Zeigt ein Protokoll der Ergebnisse aller Tests, die auf dem System durchgeführt wurden, und die dazugehörigen Zeitstempel an.
Seite 196: Jumper Und Anschlüsse
Jumper und Anschlüsse Dieses Thema enthält spezifische Informationen über die Jumper. Darüber hinaus bietet es einige grundlegende Informationen zu Jumpern und Switches und beschreibt die Anschlüsse auf den verschiedenen Platinen des Systems. Jumper auf der Systemplatine Hilfe des Systems zu deaktivieren und Setup-Kennwörter . Sie müssen wissen die Anschlüsse auf der Systemplatine Komponenten zu installieren und Kabel korrekt.
Seite 197: Jumper Und Anschlüsse Auf Der Systemplatine
Jumper und Anschlüsse auf der Systemplatine Abbildung 138. Jumper und Anschlüsse auf der Systemplatine Tabelle 49. Jumper und Anschlüsse auf der Systemplatine Element Anschluss Beschreibung J_ODD Stromanschluss für optisches Laufwerk A7, A1, A8, A2, A9, A3 Speichermodulsockel J_FAN2U_6 Anschluss für Systemlüfter 6 J_BP3 Stromanschluss der Rückwandplatine 3 J_FAN2U_5...
Seite 198 Element Anschluss Beschreibung INTRUSION_DET Anschluss für Gehäuseeingriffschalter B7, B1, B8, B2, B9, B3 Speichermodulsockel J_FAN2U_3 Anschluss für Kühlungslüfter 3 J_FAN2U_2 Anschluss für Kühlungslüfter 2 J_BP_SIG1 Signalanschluss der Rückwandplatine 1 B6, B12, B5, B11, B4, B10 Speichermodulsockel J_BP1 Stromanschluss der Rückwandplatine 1 J_FAN2U_1 Anschluss für Kühlungslüfter 1 P_LFT_CP...
Seite 199: Jumper-Einstellungen Auf Der Systemplatine
Element Anschluss Beschreibung P_RGT_CP Rechter Bedienfeldanschluss Jumper-Einstellungen auf der Systemplatine Informationen über das Zurücksetzen des Kennwort-Jumpers, der zum Deaktivieren eines Kennworts verwendet wird, finden Sie im Abschnitt Deaktivieren eines vergessenen Kennworts. Tabelle 50. Jumper-Einstellungen auf der Systemplatine Jumper Stellung Beschreibung PWRD_EN Die Kennwortfunktion ist aktiviert.
Seite 200 Schließen Sie das System wieder an das Stromnetz an und schalten Sie das System sowie alle angeschlossenen Peripheriegeräte ein. Legen Sie ein neues System- und/oder Administratorkennwort fest. Jumper und Anschlüsse...
Seite 201: Wie Sie Hilfe Bekommen
Internetverbindung verfügen, können Sie Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell EMC Produktkatalog finden. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Verkauf, den technischen Support und den Kundendienst von Dell EMC: Rufen Sie Dell.com/support/home...
Seite 202: Quick Resource Locator (Qrl) Für Das Poweredge R740Xd-System
übermittelt sie an den technischen Support von Dell EMC. • Automatische Erfassung von Diagnosedaten: SupportAssist erfasst automatisch Informationen zum Systemstatus Ihrer Geräte und lädt sie über eine sichere Verbindung auf Dell EMC hoch. Anhand dieser Informationen kann der technische Support von Dell EMC das Problem diagnostizieren. •...
Seite 203: Informationen Zum Recycling Oder Zum Service Am Ende Der Nutzungsdauer
Informationen zum Recycling oder zum Service am Ende der Nutzungsdauer Für dieses Produkt werden in bestimmten Ländern Rücknahme- und Recycling-Services angeboten. Wenn Sie Systemkomponenten entsorgen möchten: Besuchen Sie Dell.com/recyclingworldwide und wählen Sie das gewünschte Land aus. Wie Sie Hilfe bekommen...
