Seite 1 Dell EMC PowerEdge R740xd Installations- und Service-Handbuch Vorschriftenmodell: E38S Series Vorschriftentyp: E38S001...
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Anmerkungen, Vorsichtshinweise und Warnungen ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie Ihr Produkt besser einsetzen können. VORSICHT: Ein VORSICHTSHINWEIS macht darauf aufmerksam, dass bei Nichtbefolgung von Anweisungen eine Beschädigung der Hardware oder ein Verlust von Daten droht, und zeigt auf, wie derartige Probleme vermieden werden können. WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können.
Seite 3: Inhaltsverzeichnis
LCD-Display..................................23 Anzeigen des Startbildschirms..........................24 Setup-Menü................................24 Ansichtsmenü................................25 Ausfindigmachen der Service-Tag-Nummer Ihres Systems..................25 Etikett mit Systeminformationen........................... 26 PowerEdge R740xd – Vorderes Etikett mit Systeminformationen..............26 PowerEdge R740xd – Serviceinformationen......................27 2 Dokumentationsangebot..........................30 3 Technische Daten............................32 Abmessungen des Systems............................32 Gehäusegewicht................................33 Prozessor –...
Seite 4 Partikel- und gasförmige Verschmutzung - Technische Daten................45 4 Anfängliche Systemeinrichtung und Erstkonfiguration................. 47 Einrichten Ihres Systems..............................47 iDRAC-Konfiguration................................47 Optionen für die Einrichtung der iDRAC-IP-Adresse..................... 47 Melden Sie sich bei iDRAC an..........................48 Optionen zum Installieren des Betriebssystems......................48 Methoden zum Download von Firmware und Treiber................... 49 Herunterladen von Treibern und Firmware......................
Seite 5 Installieren des Kühlgehäuses........................... 87 Lüfterbaugruppe................................88 Entfernen der Lüfterbaugruppe..........................88 Installieren der Lüfterbaugruppe..........................89 Lüfter....................................90 Details zum Lüfter..............................90 Entfernen eines Kühlungslüfters..........................90 Einsetzen eines Kühlungslüfters..........................91 Eingriffsschalter................................92 Entfernen eines Eingriffsschalters........................... 92 Installieren eines Eingriffsschalters.......................... 93 NVDIMM-N-Batterie............................... 94 NVDIMM-N-Batterie..............................94 Entfernen der NVDIMM-N-Batterie aus dem Kühlgehäuse................. 94 Einsetzen des NVDIMM-N-Akkus in das Kühlgehäuse..................95 Entfernen des NVDIMM-N-Akkus aus dem mittleren Laufwerksfach..............96 Installieren NVDIMM-N Akku in Mid-Laufwerk Auflagefach................
Seite 6 Entfernen des hinteren Laufwerksgehäuses......................120 Einsetzen des hinteren Laufwerksgehäuses......................122 Systemspeicher................................123 Richtlinien für den Systemspeicher........................123 Allgemeine Richtlinien zur Installation von Speichermodulen................125 Anweisungen für die Installation von NVDIMM-N-Speichermodulen..............125 Betriebsartspezifische Richtlinien...........................127 Entfernen eines Speichermoduls..........................128 Installieren eines Speichermoduls........................... 129 Prozessoren und Kühlkörper............................130 Entfernen des Prozessor- und Kühlkörpermoduls....................130 Entfernen des Prozessors vom Prozessor- und Kühlkörpermodul..............
Seite 7 Installieren einer integrierten Speichercontrollerkarte..................176 Rückwandplatine................................178 Details zur Rückwandplatine........................... 178 Entfernen der Rückwandplatine..........................181 Installieren der Rückwandplatine..........................182 Entfernen der Rückwandplatine des mittleren Laufwerksfachs.................183 Installieren einer Rückwandplatine des mittleren Laufwerkfachs............... 184 Entfernen der rückseitigen 3,5-Zoll-Laufwerkrückwandplatine................185 Einsetzen der hinteren 3,5-Zoll-Laufwerksrückwandplatine................186 Entfernen der hinteren 2,5-Zoll-Laufwerksrückwandplatine................187 Installieren der rückseitigen 2,5-Zoll-Laufwerkrückwandplatine.................
Seite 8 Kontaktaufnahme mit Dell EMC..........................226 Feedback zur Dokumentation............................226 Zugriff auf Systeminformationen mithilfe von QRL....................226 Quick Resource Locator (QRL) für das PowerEdge R740xd-System...............227 Automatischer Support über SupportAssist.......................227 Informationen zum Recycling oder zum Service am Ende der Nutzungsdauer............ 228 Inhaltsverzeichnis...
Seite 9: Poweredge R740Xd-System - Übersicht

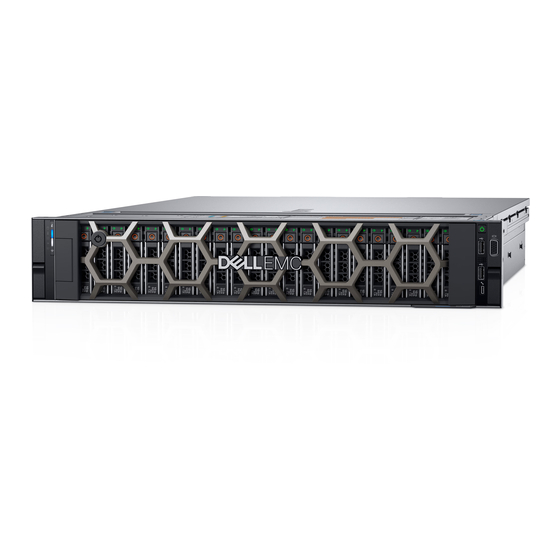

PowerEdge R740xd-System - Übersicht Das PowerEdge R740xd-System ist ein 2U-Rack-Server, der maximal Folgendes unterstützt: • Zwei skalierbare Intel Xeon-Prozessoren • 24 DIMM-Steckplätze • Zwei Gleichstrom- oder Wechselstromnetzteile • 32 SAS-, SATA-, Nearline-SAS-Festplattenlaufwerke oder SSDs und bis zu 24 NVMe-Laufwerke. Weitere Informationen zu unterstützten Laufwerken finden Sie im Abschnitt...
Seite 10: Frontansicht Des Systems
Abbildung 1. Unterstützte Konfigurationen Frontansicht des Systems Die Frontansicht zeigt Informationen über die Funktionen, die auf der Vorderseite des Systems zur Verfügung stehen: PowerEdge R740xd-System - Übersicht...
Seite 11 Sie nach Bedarf Systeminformationen wie die Service-Tag-Nummer, NIC, MAC-Adresse usw. verzeichnen können. Wenn Sie sich für den sicheren Standardzugriff auf iDRAC entschieden haben, enthält der Informationsbereich auch das sichere Standardpasswort für iDRAC. Abbildung 3. Frontansicht eines Systems mit 12 x 3,5-Zoll-Laufwerken PowerEdge R740xd-System - Übersicht...
Seite 12: Ansicht Des Linken Bedienfelds
Systembestand, Dell Lifecycle Controller-Protokolle bzw. Systemprotokolle sowie Systemzustand abrufen und zudem iDRAC-, BIOS- und Netzwerkbetriebsparameter konfigurieren. Sie können auch außerdem über ein mobiles Gerät die Ansicht für virtuelle Tastatur, Video und Maus (KVM) sowie die Kernel-basierte virtuelle PowerEdge R740xd-System - Übersicht...
Seite 13: Status-Leds
Starten Sie das System neu. Aktualisieren Sie ggf. erforderliche Treiber für Fehler bei einer PCIe-Karte die PCIe-Karte. Setzen Sie die Karte wieder ein. aufgetreten ist. Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt Wie Sie Hilfe bekommen. PowerEdge R740xd-System - Übersicht...
Seite 14: Anzeigecodes Für Systemzustand Und System-Id
Systemereignisprotokoll oder das LCD-Display, falls auf der Blende vorhanden, auf spezifische Fehlermeldungen. Weitere Informationen zu Fehlermeldungen finden Sie im Referenzhandbuch zu Ereignis- und Fehlermeldungen für Dell EMC PowerEdge-Server der 14. Generation unter Dell.com/qrl. iDRAC Quick Sync 2-Anzeigecodes Das iDRAC Quick Sync 2-Modul (optional) befindet sich auf dem linken Bedienfeld des Systems.
Seite 15 Wie Sie Hilfe bekommen. Gelb blinkend Zeigt an, dass die iDRAC Quick Sync 2- Starten Sie das System neu. Wenn das Problem Hardware nicht ordnungsgemäß reagiert. weiterhin besteht, lesen Sie den Abschnitt Wie Sie Hilfe bekommen. PowerEdge R740xd-System - Übersicht...
Seite 16: Ansicht Des Rechten Bedienfelds
Technische Daten. iDRAC Direct-LED-Anzeigecodes Die iDRAC Direct-LED-Anzeige leuchtet, um anzuzeigen, dass der Port angeschlossen ist und als Teil des iDRAC-Subsystems verwendet wird. iDRAC Direct-LED-Anzeige befindet sich unterhalb der iDRAC Direct Port auf der rechten Seite Systemsteuerung. PowerEdge R740xd-System - Übersicht...
Seite 17: Rückansicht Des Systems
A. Ermöglichen Ihnen das Installieren von Laufwerken, die auf Ihrem System unterstützt werden. Weitere Informationen zu Laufwerken finden Sie im Abschnitt Technische Daten. Netzteileinheit (2) k. A. Weitere Informationen finden Sie im Abschnitt Technische Daten. PowerEdge R740xd-System - Übersicht...
Seite 18 Weitere Informationen zu unterstützten PCIe-Karten finden Sie in den Anweisungen für die Installation von Erweiterungskarten. Der hintere Griff kann entfernt werden, um eine externe Verkablung von Hinterer Griff k. A. PCIe-Karten im PCIe-Erweiterungskartensteckplatz 6 zu ermöglichen. PowerEdge R740xd-System - Übersicht...
Seite 19: Nic-Anzeigecodes
Verbindungsanzeige und Aktivitätsanzeige leuchten nicht Der NIC ist nicht mit dem Netzwerk verbunden. Verbindungsanzeige leuchtet grün und Aktivitätsanzeige Der NIC ist bei maximaler Port-Geschwindigkeit mit einem gültigen blinkt grün Netzwerk verbunden und Daten werden gesendet bzw. empfangen. PowerEdge R740xd-System - Übersicht...
Seite 20: Anzeigecodes Des Netzteils
Wenn Sie ein Netzteil bei laufendem Betrieb hinzufügen, blinkt der Netzteilgriff fünf Mal grün bei einer erloschen Frequenz von 4 Hz und erlischt anschließend. Dies weist darauf hin, dass die Netzteile in Bezug auf Effizienz, Funktionsumfang, Funktionsstatus oder unterstützte Spannung nicht übereinstimmen. PowerEdge R740xd-System - Übersicht...
Seite 21 Tabelle 13. Statusanzeigecodes für Gleichstrom-Netzteil Betriebsanzeigecodes Zustand Grün Eine zulässige Stromquelle ist mit dem Netzteil verbunden und das Netzteil ist in Betrieb. Gelb blinkend Zeigt ein Problem mit dem Netzteil an. Nicht leuchtend Das Netzteil wird nicht mit Strom versorgt. PowerEdge R740xd-System - Übersicht...
Seite 22: Laufwerkanzeigecodes
Abbildung 13. Laufwerkanzeigen auf dem Laufwerk und der Rückwandplatine des mittleren Laufwerkfachs LED-Anzeige für Laufwerkaktivität LED-Anzeige für Laufwerkstatus Laufwerkrückwandplatine an mittlerem Laufwerkfach Laufwerk ANMERKUNG: Wenn sich das Laufwerk im AHCI-Modus (AHCI = Advanced Host Controller Interface) befindet, bleibt die Status-LED aus. PowerEdge R740xd-System - Übersicht...
Seite 23: Lcd-Display
Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt Wie Sie Hilfe bekommen. • Die LCD-Hintergrundbeleuchtung bleibt ausgeschaltet, wenn die LCD-Meldungen über das iDRAC-Dienstprogramm, den LCD- Bildschirm oder andere Tools deaktiviert wurden. Abbildung 14. Merkmale des LCD-Display PowerEdge R740xd-System - Übersicht...
Seite 24: Anzeigen Des Startbildschirms
Dies ermöglicht Ihnen den Abgleich von LCD-Meldungen mit SEL-Einträgen. Wählen Sie Simple (Einfach) aus, um LCD-Fehlermeldungen als vereinfachte benutzerfreundliche Beschreibung anzuzeigen. Weitere Informationen zu Fehlermeldungen finden Sie im Referenzhandbuch zu Ereignis- und Fehlermeldungen für Dell EMC PowerEdge-Server der 14. Generation unter Dell.com/qrl. PowerEdge R740xd-System - Übersicht...
Seite 25: Ansichtsmenü
Enterprise Service-Tag -Nummer (EST) befindet sich auf der Rückseite des Systems. Mithilfe dieser Informationen kann Dell Support- Anrufe an den richtigen Mitarbeiter weiterleiten. Abbildung 15. Ausfindigmachen der Service-Tag-Nummer Ihres Systems Informations-Tag (Ansicht von oben) Informations-Tag (Rückseite) OpenManage Mobile (OMM) Etikett iDRAC6-MAC-Adresse und iDRAC sicheres Kennwort Etikett Service-Tag PowerEdge R740xd-System - Übersicht...
Seite 26: Etikett Mit Systeminformationen
Etikett mit Systeminformationen PowerEdge R740xd – Vorderes Etikett mit Systeminformationen LED-Verhalten, Express-Service-Tag, Konfiguration und Layout der Festplattenlaufwerke Abbildung 16. LED-Funktionsweise Abbildung 17. Konfiguration und Layout für 2,5-Zoll-Festplattenlaufwerke PowerEdge R740xd-System - Übersicht...
Seite 27: Poweredge R740Xd - Serviceinformationen
Abbildung 18. Konfiguration und Layout für 3,5-Zoll-Festplattenlaufwerke PowerEdge R740xd – Serviceinformationen Griffstellen des Systems, Übersicht über die Elektrik, Übersicht über die Mechanik und Rückansicht verschiedener Konfigurationen Abbildung 19. Service-Informationen PowerEdge R740xd-System - Übersicht...
Seite 28 Abbildung 20. Jumper-Einstellungen und Speicherinformationen Abbildung 21. Systemaufgaben PowerEdge R740xd-System - Übersicht...
Seite 29 Abbildung 22. NVDIMM-Akku und Festplatten des mittleren Fachs PowerEdge R740xd-System - Übersicht...
Seite 30: Dokumentationsangebot
So zeigen Sie das Dokument an, dass in der Tabelle der Dokumentationsressourcen aufgeführt ist: • Über die Dell EMC Support-Website: Klicken Sie auf den Dokumentations-Link in der Spalte „Location“ (Standort) der Tabelle. Klicken Sie auf das benötigte Produkt oder die Produktversion.
Seite 31 Benutzerhandbuch Dell OpenManage Essentials User’s Guide. Weitere Informationen über das Installieren und Dell.com/serviceabilitytools Verwenden von Dell SupportAssist finden Sie im zugehörigen Benutzerhandbuch zu Dell EMC SupportAssist Enterprise. Weitere Informationen über Partnerprogramme von Dell.com/openmanagemanuals Enterprise Systems Management siehe Dokumente zu OpenManage Connections Enterprise Systems Management.
Seite 32: Technische Daten
Technische Daten Die technischen Daten und Umgebungsbedingungen für Ihr System sind in diesem Abschnitt enthalten. Themen: • Abmessungen des Systems • Gehäusegewicht • Prozessor – Technische Daten • Unterstützte Betriebssysteme • PSU – Technische Daten • Technische Daten der Systembatterie •...
Seite 33: Gehäusegewicht
Abbildung 23. Die Gehäuseabmessungen des PowerEdge R740xd-Systems Tabelle 17. Abmessungen System- Za (mit Za (ohne Blende) Blende) PowerEdge R740xd 482,0 mm 434,0 mm 86,8 mm 35,84 mm 22,0 mm 678,8 mm 715,5 mm (3,42 Zoll) (26,72 Zoll) (28,17 Zoll) (18,98 Zoll)
Seite 34: Prozessor - Technische Daten
Prozessor – Technische Daten Das PowerEdge R740xd-System unterstützt bis zu zwei Prozessoren der Intel Xeon Scalable-Prozessorfamilie mit bis zu 28 Kernen pro Prozessor. Unterstützte Betriebssysteme Das PowerEdge R740xd unterstützt die folgenden Betriebssysteme: Canonical Ubuntu LTS Citrix XenServer Microsoft Windows Server mit Hyper-V...
Seite 35: Technische Daten Der Systembatterie
Für Netzteile, die auf 1 100 W-HDVC im gemischten Modus oder 1 100 W Wechselstrom und höher ausgelegt sind, ist Hochspannung (200-240 V Wechselstrom) erforderlich, damit diese die Nennleistung erreichen können. Technische Daten der Systembatterie Das PowerEdge R740xd-System unterstützt eine CR 2032 (3,0 V) Lithium-Knopfzellen-Systembatterie. Technische Daten...
Seite 36: Erweiterungsbus - Technische Daten
Erweiterungsbus – Technische Daten Das PowerEdge R740xd-System unterstützt bis zu acht PCI express (PCIe)-Erweiterungskarten der 3. Generation, die mithilfe von Erweiterungskarten-Risern auf der Systemplatine installiert werden können. Die folgende Tabelle enthält detaillierte Informationen zu den technischen Daten der Erweiterungskarten-Riser: Tabelle 20. Erweiterungskarten-Riser-Konfigurationen Erweiterungska PCIe-Steckplätze...
Seite 37 Riser- Steckplatzbesc PCIe- Prozessora PCIe-Steckplätze Prozessora PCIe- Prozessora Konfiguration hreibung Steckplätze auf nschluss auf Riser 2 (Höhe nschluss Steckplätze auf nschluss und unterstützte Riser 1 (Bauhöhe und Länge) Riser 3 (Höhe Riser und Baulänge) und Länge) Bauhöhe und voller Baulänge Steckplatz 3: x8- Prozessor 1 Steckplatz voller...
Seite 38: Arbeitsspeicher - Technische Daten
Riser- Steckplatzbesc PCIe- Prozessora PCIe-Steckplätze Prozessora PCIe- Prozessora Konfiguration hreibung Steckplätze auf nschluss auf Riser 2 (Höhe nschluss Steckplätze auf nschluss und unterstützte Riser 1 (Bauhöhe und Länge) Riser 3 (Höhe Riser und Baulänge) und Länge) Bauhöhe und und voller Bauhöhe und voller Baulänge Baulänge...
Seite 39: Speicher-Controller - Technische Daten
Gen 2.0-x2-Lanes, der nur in den Formfaktoren Lowprofile und halbe Bauhöhe verfügbar ist. • Externe Speicher-Controller-Karten: PERC H840 und 12 Gbit/s-SAS-HBA. Laufwerk – Technische Daten Laufwerke Das PowerEdge R740XD-System unterstützt SAS-, SATA, Nearline-SAS-Festplattenlaufwerke und Solid State Drives (SSDs). Tabelle 23. Unterstützte Festplattenoptionen für das PowerEdge R740XD System Konfiguration Beschreibung 12 Laufwerke System Bis zu 12 3,5 - Zoll-Festplatten (SAS, SATA oder Nearline-SAS) vorne zugängliche...
Seite 40: Ports Und Anschlüsse - Technische Daten
Universalsteckplätzen sind Einschübe, für SAS- und SATA-Festplatten/SSDs oder NV Me-Laufwerke im selben Steckplatz. Ports und Anschlüsse - Technische Daten USB-Ports Das PowerEdge R740xd-System unterstützt Folgendes: • Zwei USB 2.0-konforme Anschlüsse auf der Vorderseite des Systems • Ein interner USB 3.0-konformer Anschluss •...
Seite 41: Vga-Ports
Mikro-SD-Karten (zwei Karten für IDSDM und eine Karte für vFlash). Mikro-SD-Karten Kapazität für IDSDM sind 16/32/64 GB während für vFlash der microSD-Karte Kapazität ist 16 GB. Grafik – Technische Daten Das PowerEdge R740xd-System unterstützt den integrierten Matrox G200eW3-Grafikcontroller mit 16 MB Videoframebuffer. Tabelle 24. Unterstützte Optionen für die Videoauflösung Auflösung...
Seite 42: Umgebungsbedingungen
Auflösung Bildwiederholfrequenz (Hz) Farbtiefe (Bit) 1600 x 1200 8, 16, 32 1680 x 1050 8, 16, 32 1.920 x 1.080 8, 16, 32 1920 x 1200 8, 16, 32 ANMERKUNG: Die Auflösungen 1.920 x 1.080 und 1.920 x 1.200 werden nur im Reduced-Blanking-Modus unterstützt. Umgebungsbedingungen ANMERKUNG: Weitere Informationen zu den Umgebungszertifizierungen finden Sie im Datenblatt zur Produktumgebung unter...
Seite 43: Standardbetriebstemperatur
Tabelle 29. Maximale Höhe – Technische Daten Maximale Höhe über NN Technische Daten 3048 m (10.000 Fuß) Während des Betriebs Speicher 12.000 m (39.370 Fuß) Tabelle 30. Herabstufung der Betriebstemperatur - Technische Daten Herabstufung der Betriebstemperatur Technische Daten Bis zu 35 °C (95 °F) Maximale Temperatur verringert sich um 1 °C/300 m (1 °F/547 Fuß) oberhalb von 950 m (3.117 Fuß).
Seite 44: Beschränkungen Für Die Erweiterte Betriebstemperatur
Erweiterte Betriebstemperatur Technische Daten Bei Temperaturen zwischen 40 °C und 45 °C verringert sich die maximal zulässige Temperatur oberhalb von 950 m um 1 °C je 125 m (1 °F je 228 Fuß). ANMERKUNG: Der Betrieb im erweiterten Temperaturbereich kann die Systemleistung beeinflussen. ANMERKUNG: Bei Betrieb im erweiterten Temperaturbereich können im Systemereignisprotokoll Warnungen bezüglich der Umgebungstemperatur gemeldet werden.
Seite 45: Beschränkungen Der Umgebungstemperatur
Konfiguration Anzahl der Kühlkörper Prozessor-/DIMM- DIMM- Kühlgehäusetyp Lüfter Prozessore Platzhalterkarte Platzhalter mittlerem Schacht PowerEdge Zwei 1-HE-Kühlkörper mit Nicht erforderlich Erforderlich Nicht Sechs R740xd mit hoher Leistung erforderlich Hochleistungslüf mittlerem Schacht PowerEdge Zwei 1-HE-Kühlkörper mit Nicht erforderlich Nicht GPU- Sechs R740xd mit hoher Leistung erforderlich Kühlgehäuse...
Seite 46 Beschränkungen überschreitet und es zur Beschädigung oder einem Versagen des Systems kommt, müssen Sie die Umgebungsbedingungen möglicherweise korrigieren. Die Korrektur von Umgebungsbedingungen liegt in der Verantwortung des Kunden. Tabelle 35. Partikelverschmutzung – Technische Daten Partikelverschmutzung Technische Daten Luftfilterung Rechenzentrum-Luftfilterung gemäß ISO Klasse 8 pro ISO 14644-1 mit einer oberen Konfidenzgrenze von 95 %.
Seite 47: Anfängliche Systemeinrichtung Und Erstkonfiguration
Anfängliche Systemeinrichtung und Erstkonfiguration Einrichten Ihres Systems Gehen Sie wie folgt vor, um das System einzurichten: Packen Sie das System aus. Installieren Sie das System im Rack. Weitere Informationen zum Einsetzen des Systems in das Rack finden Sie im Rail Installation Guide (Handbuch für die Schieneninstallation) unter Dell.com/poweredgemanuals.
Seite 48: Melden Sie Sich Bei Idrac An
Kennwort ändern. ANMERKUNG: Die Intel QuickAssist-Technik (QAT) auf dem Dell EMC PowerEdge R740xd ist in den Chipsatz integriert und wird über eine optionale Lizenz aktiviert. Die Lizenzdateien werden auf den Schlitten über iDRAC aktiviert. Weitere Informationen zu Treibern, Dokumentationsmaterialien und Whitepapern zu Intel QAT finden Sie unter https://01.org/intel- quickassist-technology.
Seite 49: Methoden Zum Download Von Firmware Und Treiber
Verwendung von virtuellen iDRAC-Medien Dell.com/idracmanuals Herunterladen von Treibern und Firmware Dell EMC empfiehlt, jeweils die neueste Version von BIOS, Treibern und Systemverwaltungs-Firmware herunterzuladen und auf dem System zu installieren. Voraussetzung Stellen Sie sicher, dass Sie den Web-Browser-Cache vor dem Herunterladen der Treiber und Firmware leeren.
Seite 50: Anwendungen Zur Systemverwaltung Vor Dem Start Des Betriebssystems
Anwendungen zur Systemverwaltung vor dem Start des Betriebssystems Sie können grundlegende Einstellungen und Funktionen des Systems ohne Starten des Betriebssystems mithilfe der System-Firmware verwalten. Themen: • Optionen zum Verwalten der Vor-Betriebssystemanwendungen • System-Setup-Programm • Dell Lifecycle Controller • Start-Manager • PXE-Boot Optionen zum Verwalten der Vor- Betriebssystemanwendungen...
Seite 51: Anzeigen Von „System Setup" (System-Setup)
Anzeigen von „System Setup“ (System-Setup) Führen Sie folgende Schritte durch, um den Bildschirm System Setup (System-Setup) anzuzeigen: Schalten Sie das System ein oder starten Sie es neu. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das...
Seite 52: Details Zu "System Bios Settings" (System-Bios-Einstellungen)
Verwandte Links Details zu „System BIOS Settings“ (System-BIOS-Einstellungen) Boot Settings (Starteinstellungen) Network Settings (Netzwerkeinstellungen) Systeminformationen Speichereinstellungen Prozessoreinstellungen SATA-Einstellungen Integrierte Geräte Serielle Kommunikation Systemprofileinstellungen Verschiedene Einstellungen Dienstprogramm für die iDRAC-Einstellungen Device Settings (Geräteeinstellungen) Systemsicherheit Anzeigen von „System BIOS“ (System-BIOS) Anzeigen von „System BIOS“ (System-BIOS) Führen Sie die folgenden Schritte aus, um den Bildschirm System BIOS (System-BIOS) anzuzeigen: Schalten Sie das System ein oder starten Sie es neu.
Seite 53: Anzeigen Von Systeminformationen
Option Beschreibung Integrated Devices Gibt Optionen zur Verwaltung der Controller und Anschlüsse von integrierten Geräten an und legt die zugehörigen Funktionen und Optionen fest. Serial Gibt Optionen zur Verwaltung der seriellen Anschlüsse an und legt die zugehörigen Funktionen und Optionen fest. Communication System Profile Gibt Optionen an, mit denen die Energieverwaltungs-Einstellungen der Prozessoren und die Speichertaktrate...
Seite 54: Anzeigen Der "Memory Settings" (Speichereinstellungen)
Option Beschreibung Systemhersteller- Gibt die Kontaktinformationen des Systemherstellers an. Kontaktinformation System-CPLD- Gibt die aktuelle Systemversion der Firmware des komplexen, programmierbaren Logikgeräts (CPLD-Firmware) an. Version UEFI-Compliance- Gibt die UEFI-Compliance-Stufe der SystemFirmware an. Version Speichereinstellungen Sie können den Bildschirm Memory Settings (Speichereinstellungen) verwenden, um sämtliche Speichereinstellungen anzuzeigen und spezielle Speicherfunktionen wie Systemspeichertests und Knoten-Interleaving zu aktivieren oder zu deaktivieren.
Seite 55: Details Zum Persistenten Speicher
Option Beschreibung ANMERKUNG: Der Dell Fehlerresistenzmodus stellt einen fehlerresistenten Speicherbereich bereit. Dieser Modus kann von Betriebssystemen verwendet werden, die die Funktion zum Laden kritischer Anwendungen unterstützen oder dem Betriebssystem-Kernel die Maximierung der Systemverfügbarkeit ermöglichen. Current State of Gibt den aktuellen Zustand des Speicherbetriebsmodus an. Memory Operating Mode Knoten-Interleaving Gibt an, ob Non-Uniform Memory Architecture (NUMA) unterstützt wird.
Seite 56 Option Beschreibung Logischer Ermöglicht das Aktivieren oder Deaktivieren logischer Prozessoren und das Anzeigen der Anzahl logischer Prozessor Prozessoren. Wenn die Option Logical Processor (Logischer Prozessor) auf Enabled (Aktiviert) gesetzt ist, zeigt das BIOS alle logischen Prozessoren an. Wenn die Option auf Disabled (Deaktiviert) gesetzt ist, zeigt das BIOS pro Kern nur einen Prozessor an.
Seite 57: Sata-Einstellungen
Option Beschreibung x2APIC-Modus Aktiviert oder deaktiviert den x2APIC-Modus. Diese Option ist standardmäßig auf Disabled (Deaktiviert) eingestellt. Dell Controlled Steuert das Turbo-Projekt. . Turbo ANMERKUNG: Je nach Anzahl der installierten Prozessoren können bis zu vier Prozessoren aufgeführt sein. Anzahl der Kerne Ermöglicht das Steuern der Anzahl aktivierter Kerne in jedem einzelnen Prozessor.
Seite 58: Boot Settings (Starteinstellungen)
Option Beschreibung Integriertes SATA Ermöglicht Ihnen, die integrierte SATA-Option auf die Modi Off , AHCI oder RAID festzulegen. Diese Option ist standardmäßig auf AHCI Mode (AHCI-Modus) eingestellt. Absturz- Ermöglicht Ihnen, während des POST einen Befehl zur Absturz-Sicherheitssperre-an die integrierten SATA- Sicherheitssperre Laufwerke zu senden.
Seite 59: Auswählen Des Systemstartmodus
Option Beschreibung Boot Mode Ermöglicht das Festlegen des Systemstartmodus. VORSICHT: Das Ändern des Startmodus kann dazu führen, dass das System nicht mehr startet, falls das Betriebssystem nicht im gleichen Startmodus installiert wurde. Wenn das Betriebssystem UEFI unterstützt, kann diese Option auf UEFI gesetzt werden. Bei der Einstellung BIOS ist die Kompatibilität mit Betriebssystemen gewährleistet, die UEFI nicht unterstützen.
Seite 60: Ändern Der Startreihenfolge
Ändern der Startreihenfolge Info über diese Aufgabe Möglicherweise müssen Sie die Startreihenfolge ändern, wenn Sie von einem USB-Schlüssel oder einem optischen Laufwerk aus den Startvorgang durchführen möchten. Die folgenden Anweisungen können variieren, wenn Sie BIOS für Boot Mode (Startmodus) ausgewählt haben. Schritte Klicken Sie im Bildschirm System Setup Main Menu (System-Setup –...
Seite 61: Uefi-Iscsi-Einstellungen
Option Beschreibung HTTP Device n Ermöglicht die Steuerung der HTTP-Gerätekonfiguration. Settings (n = 1 bis UEFI-iSCSI-Einstellungen Sie können mit dem Bildschirm Network Settings (Netzwerkeinstellungen) die PXE-Geräteeinstellungen ändern. Die iSCSI-Einstellungen Option ist nur im UEFI-Startmodus verfügbar. Das BIOS kontrolliert keine Netzwerkeinstellungen im BIOS-Startmodus. Für den BIOS- Startmodus der Option ROM des Netzwerk-Controllers übernimmt die Netzwerkeinstellungen.
Seite 62: Anzeigen Von "Integrated Devices" (Integrierte Geräte)
Anzeigen von „Integrated Devices“ (Integrierte Geräte) Führen Sie zum Anzeigen der Integrated Devices (Integrierte Geräte) folgende Schritte durch: Schalten Sie das System ein oder starten Sie es neu. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das...
Seite 63 Option Beschreibung ANMERKUNG: Wenn mehrere Add-In-Grafikkarten im System installiert sind, wird die erste während der PCI-Nummerierung erkannte Karte als das primäres Video ausgewählt. Möglicherweise müssen Neuanordnung der Karten in den Steckplätzen vorgenommen werden, um zu steuern, welche Karte das primäre Video ist. Current State of Zeigt den aktuellen Status des eingebetteten Video-Controllers an.
Seite 64 Option Beschreibung Tabelle 39. Slot Disablement (Steckplatzdeaktivierung) Option Beschreibung Aktiviert oder deaktiviert den PC Steckplatz 1. In der Slot 1 Standardeinstellung ist diese Option auf Enabled (Aktiviert). Aktiviert oder deaktiviert oder nur die Boot-Treiber Steckplatz 3 deaktiviert ist für den PC Ie-Steckplatz 3. In der Standardeinstellung ist diese Option auf Enabled (Aktiviert).
Seite 65: Anzeigen Von "Serial Communication" (Serielle Kommunikation)
Serielle Kommunikation Mit dem Bildschirm Serial Communication (Serielle Kommunikation) können Sie die Eigenschaften für den seriellen Kommunikationsport anzeigen. Anzeigen von „Serial Communication“ (Serielle Kommunikation) So zeigen Sie den Bildschirm Serial Communication (Serielle Kommunikation) an: Schalten Sie das System ein oder starten Sie es neu. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG:...
Seite 66: Systemprofileinstellungen
Option Beschreibung ANMERKUNG: Jedes Mal, wenn das System gestartet wird, synchronisiert das BIOS die in iDRAC gespeicherte serielle MUX-Einstellung. Die serielle MUX-Einstellung kann unabhängig in iDRAC geändert werden. Aus diesem Grund wird diese Einstellung beim Laden der BIOS-Standardeinstellungen aus dem BIOS-Setup-Dienstprogramm möglicherweise nicht immer auf die Standardeinstellung von "Serial Device 1"...
Seite 67 Option Beschreibung Speicherfrequenz Legt die Geschwindigkeit des Systemspeichers fest. Sie können die Option Maximum Performance (Maximale Leistung), Maximum Reliability (Maximale Zuverlässigkeit) oder eine bestimmte Geschwindigkeit auswählen. In der Standardeinstellung ist diese Option auf Enabled (Aktiviert). Turbo-Boost Ermöglicht das Aktivieren oder Deaktivieren des Prozessorbetriebs im Turbo-Boost-Modus. In der Standardeinstellung ist diese Option auf Enabled (Aktiviert).
Seite 68: Systemsicherheit
Systemsicherheit Mit dem Bildschirm System Security (Systemsicherheit) können Sie bestimmte Funktionen wie das Festlegen des Kennworts des System, des Setup-Kennworts und die Deaktivierung des Betriebsschalters durchführen. Anzeigen von „System Security“ (Systemsicherheit) Führen Sie folgenden Schritte durch, um den Bildschirm System Security (Systemsicherheit) anzuzeigen: Schalten Sie das System ein oder starten Sie es neu.
Seite 69 Option Beschreibung Wenn TPM 2.0 installiert wird, wird die Option TPM-Sicherheit auf Ein oder auf Aus festgelegt. In der Standardeinstellung ist diese Option auf Enabled (Aktiviert). TPM-Informationen Ermöglicht das Ändern des TPM-Betriebszustands. Diese Option ist standardmäßig auf Enable (Aktivieren) eingestellt. TPM Status Gibt den TPM-Status an.
Seite 70: Erstellen Eines System- Und Setup-Kennworts
Option Beschreibung Optionen Beschreibung Benutzermodi Im Benutzermodus, PK muss installiert sein, und das BIOS führt die Signaturüberprüfung auf programmatischer versucht, Regel zum Aktualisieren Objekte. Das BIOS lässt unbestätigte programmgesteuerte Übergänge zwischen Modi zu. Audit Modus Im Prüfmodus, PK ist nicht vorhanden. Das BIOS bestätigt programmgesteuerte Aktualisierungen der Richtlinienobjekte und Übergänge zwischen den Modi nicht.
Seite 71: Verwenden Des System Zur Sicherung Des System
In einer Meldung werden Sie aufgefordert, das Setup-Kennwort erneut einzugeben. Geben Sie das Setup-Kennwort erneut ein und klicken Sie dann auf OK. Drücken Sie <Esc>, um zum System-BIOS-Bildschirm zurückzukehren. Drücken Sie erneut „Esc“. In einer Meldung werden Sie aufgefordert, die Änderungen zu speichern. ANMERKUNG: Der Kennwortschutz wird erst wirksam, wenn das System neu gestartet wird.
Seite 72: Betrieb Mit Aktiviertem Setup-Kennwort
Betrieb mit aktiviertem Setup-Kennwort Wenn die Option Setup Password (Setup-Kennwort) auf Enabled (Aktiviert) gesetzt ist, geben Sie das richtige Setup-Kennwort ein, bevor Sie die Optionen des System-Setups bearbeiten. Wird auch beim dritten Versuch nicht das korrekte Passwort eingegeben, zeigt das System die folgende Meldung an: Invalid Password! Number of unsuccessful password attempts: <x>...
Seite 73: Anzeigen Von "Miscellaneous Settings" (Verschiedene Einstellungen)
Option Beschreibung • BOSS PC Ie-Karten (Interne M. 2 Laufwerke) • USB intern ANMERKUNG: RAID-Konfigurationen und NVMe Karten nicht sind als BIOS verfügt nicht über die Fähigkeit zur Unterscheidung zwischen einzelne Laufwerke in diesen Konfigurationen. Redundante ANMERKUNG: Diese Option wird deaktiviert, wenn die NIC-Auswahl auf Dediziert gesetzt wird. Betriebssystemzust Bei der Einstellung Sichtbar wird die Backup-Festplatte in der Startliste und im Betriebssystem angezeigt.
Seite 74: Dienstprogramm Für Die Idrac-Einstellungen
Option Beschreibung ANMERKUNG: Diese Option gilt nicht für Tastaturen mit 84 Tasten. Bei Fehler F1/F2- Aktiviert (Standardeinstellung) oder deaktiviert die F1/F2-Eingabeaufforderung bei einem Fehler. In der Eingabeaufforderun Standardeinstellung ist diese Option auf Enabled (Aktiviert). Die F1/F2-Eingabeaufforderung umfasst auch Tastaturfehler. Load Legacy Video Hiermit können Sie festlegen, ob das System-BIOS die Legacy-Video (INT 10H)-Option ROM vom Video-Controller Option ROM lädt.
Seite 75: Integrierte Systemverwaltung
Integrierte Systemverwaltung Der Dell Lifecycle Controller bietet eine erweiterte integrierte Systemverwaltung während des gesamten Lebenszyklus des Systems. Der Dell Lifecycle Controller kann während der Startsequenz gestartet werden und funktioniert unabhängig vom Betriebssystem. ANMERKUNG: Bestimmte Plattformkonfigurationen unterstützen möglicherweise nicht alle Funktionen des Dell Lifecycle Controllers.
Seite 76: Einmaliges Uefi-Startmenü
Menüelement Beschreibung Launch System Ermöglicht den Zugriff auf das System-Setup. Setup (System- Setup starten) Starten des Beendet den Start-Manager und ruft das Dell Lifecycle Controller-Programm auf. Lifecycle Controller System Utilities Zum Starten von Systemdienstprogrammen wie die Systemdiagnose und UEFI-Shell. (Systemdienstprogr amme) Verwandte Links Start-Manager...
Seite 77: Installieren Und Entfernen Von Systemkomponenten
Installieren und Entfernen von Systemkomponenten Sicherheitshinweise WARNUNG: Beim Anheben des System sollten Sie sich stets von anderen helfen lassen. Um Verletzungen zu vermeiden, sollten Sie nicht versuchen, das System allein zu bewegen. WARNUNG: Das Öffnen und Entfernen der Systemabdeckung bei eingeschaltetem System birgt die Gefahr eines elektrischen Schlags.
Seite 78: Empfohlene Werkzeuge
Schritte Bringen Sie die Systemabdeckung Setzen Sie das System gegebenenfalls in das Rack ein. Weitere Informationen finden Sie im Rack-Installationshandbuch unter www.dell.com/poweredgemanuals. Schließen Sie die Peripheriegeräte wieder an und schließen Sie das System wieder an das Stromnetz an. Schalten Sie die angeschlossenen Peripheriegeräte ein und schalten Sie anschließend das System ein. Empfohlene Werkzeuge Sie benötigen die folgenden Werkzeuge, um den Entfernungs- und Installationsvorgang durchzuführen: •...
Seite 79: Installieren Der Frontverkleidung
Schritte Entriegeln Sie die Frontverkleidung mit dem zugehörigen Schlüssel. Drücken Sie die Entriegelungstaste nach oben und ziehen Sie am linken Rand der Frontverkleidung. Lösen Sie die rechte Seite und entfernen Sie die Frontverkleidung. Abbildung 24. Entfernen der optionalen Frontverkleidung mit LCD-Display Nächster Schritt Bringen Sie die Frontverkleidung Installieren der Frontverkleidung...
Seite 80: Systemabdeckung
Abbildung 25. Installieren der optionalen Frontverkleidung mit LCD-Display Systemabdeckung Entfernen der Systemabdeckung Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus. Trennen Sie das System und die Peripheriegeräte von der Netzstromversorgung. Schritte Drehen Sie mit einem 1/4-Zoll-Flachkopfschraubenzieher oder einem Kreuzschlitzschraubenzieher (Größe 2) die Verriegelung der Sperrklinke entgegen dem Uhrzeigersinn in die geöffnete Position.
Seite 81: Installieren Der Systemabdeckung
Abbildung 26. Entfernen der Systemabdeckung Nächster Schritt Bringen Sie die Systemabdeckung Installieren der Systemabdeckung Voraussetzungen Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Vergewissern Sie sich, dass alle internen Kabel korrekt verlegt sind und achten Sie darauf, dass keine Werkzeuge oder zusätzliche Bauteile im System zurückbleiben.
Seite 82: Rückwandplatinenabdeckung
Abbildung 27. Installieren der Systemabdeckung Nächste Schritte Schließen Sie die Peripheriegeräte wieder an und schließen Sie das System wieder an das Stromnetz an. Schalten Sie das System und alle angeschlossenen Peripheriegeräte ein. Rückwandplatinenabdeckung Entfernen der Rückwandplatinenabdeckung Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.
Seite 83: Anbringen Der Rückwandplatinenabdeckung
Abbildung 28. Entfernen der Rückwandplatinenabdeckung Nächster Schritt Bringen Sie die LED-Abdeckung Anbringen der Rückwandplatinenabdeckung Voraussetzung Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Schritte Richten Sie die Laschen auf der Rückwandplatinenabdeckung an den entsprechenden Aussparungen am System aus. Schieben Sie die Abdeckung in Richtung der Rückseite des Gehäuses bis sie einrastet.
Seite 84: Das Systeminnere
Abbildung 29. Anbringen der Rückwandplatinenabdeckung Nächster Schritt Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. Das Systeminnere VORSICHT: Manche Reparaturarbeiten dürfen nur von qualifizierten Servicetechnikern durchgeführt werden. Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden.
Seite 85 Abbildung 30. Das Innere des Systems - NVDIMM-N Akku Festplattenrückwandplatine SAS-Rückwandplatine-Erweiterungskarte Kühlungslüfter in der Kühlungslüfterbaugruppe (6) Kühlgehäuse Erweiterungskarten-Riser 3 Netzwerkzusatzkarte Erweiterungskarten-Riser 2 Systemplatine Erweiterungskarten-Riser 1 Integrierte Speichercontrollerkarte NVDIMM-N-Batterie Installieren und Entfernen von Systemkomponenten...
Seite 86: Kühlgehäuse
Abbildung 31. Das Innere des Systems - Mid-Laufwerk Auflagefach und hinteren Laufwerkträger Festplattenrückwandplatine SAS-Rückwandplatine-Erweiterungskarte Kühlungslüfter in der Kühlungslüfterbaugruppe (6) Laufwerk (4) im mittleren Auflagefachs Festplatten-Rückwandplatine Festplatten-Rückwandplatine Laufwerk (2 oder 4) im hinteren Laufwerkträger Systemplatine Erweiterungskarten-Riser 1 Integrierte Speichercontrollerkarte NVDIMM-N-Batterie Kühlgehäuse Entfernen des Kühlgehäuses Voraussetzungen VORSICHT:...
Seite 87: Installieren Des Kühlgehäuses
Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems. Entfernen Sie die PCIe-Karten voller Baulänge, falls installiert. Entfernen Sie gegebenenfalls die SD-Karte. Wenn NVDIMM-N Akku eingesetzt ist, trennen Sie die Kabel von der NVDIMM-N Akku. VORSICHT: NVDIMM-N Akku ist nicht hot-swap-fähig.
Seite 88: Lüfterbaugruppe
Abbildung 33. Einbauen des Kühlgehäuses Nächste Schritte Setzen Sie die PCIe-Karten voller Baulänge ein, falls diese entfernt wurden. Setzen Sie gegebenenfalls die GPU-Karten ein. Schließen Sie gegebenenfalls die Kabel an den NVDIMM-N-Akku an. VORSICHT: NVDIMM-N Akku ist nicht hot-swap-fähig. Um Datenverlust und mögliche Schäden am System zu vermeiden, vergewissern Sie sich, dass Ihr System, die LEDs am System, die LEDs auf dem NVDIMM-N und die LEDs auf dem NVDIMM-N Akku ausgeschaltet sind, bevor Sie die Kabel des NVDIMM-N-Akkus anschließen.
Seite 89: Installieren Der Lüfterbaugruppe
Abbildung 34. Entfernen der Lüfterbaugruppe Nächster Schritt Bauen Sie die Lüfterbaugruppe ein. Installieren der Lüfterbaugruppe Voraussetzung Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. VORSICHT: Stellen Sie sicher, dass die Kabel im Inneren des Systems ordnungsgemäß angebracht und mit der Kabelhalteklammer befestigt sind, bevor Sie die Lüfterbaugruppe einbauen. Fehlerhaft eingebaute Kabel können beschädigt werden.
Seite 90: Lüfter
Abbildung 35. Installieren der Lüfterbaugruppe Nächster Schritt Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Lüfter Details zum Lüfter Die Lüfter sind in das System integriert, um die durch den Betrieb des Systems erzeugte Wärme abzuführen. Diese Lüfter sorgen für die Kühlung der Prozessoren, Erweiterungskarten und Speichermodule.
Seite 91: Einsetzen Eines Kühlungslüfters
Voraussetzungen WARNUNG: Durch das Öffnen oder Entfernen der System bei eingeschaltetem System setzen Sie sich möglicherweise dem Risiko eines Stromschlags aus. Gehen Sie beim Entfernen oder Installieren von Lüftern äußerst vorsichtig vor. VORSICHT: Die Lüfter sind Hot-Swap-fähig. Ersetzen Sie nur einen Lüfter auf einmal, um eine ausreichende Kühlung zu gewährleisten, während das System eingeschaltet ist.
Seite 92: Eingriffsschalter
Abbildung 37. Installieren des Lüfters Senken Sie den Lüfter in die Lüfterbaugruppe ab, bis die Freigabelaschen einrasten. Nächster Schritt Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. Eingriffsschalter Entfernen eines Eingriffsschalters Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.
Seite 93: Installieren Eines Eingriffsschalters
Abbildung 38. Entfernen eines Eingriffsschalters Nächster Schritt Bauen Sie einen Eingriffsschalter ein. Installieren eines Eingriffsschalters Voraussetzung Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte Richten Sie die Laschen am Eingriffsschalter an den Aussparungen der Lüfterbaugruppe aus. Schieben Sie den Eingriffsschalter, bis er einrastet. Installieren und Entfernen von Systemkomponenten...
Seite 94: Nvdimm-N-Batterie
Abbildung 39. Installieren eines Eingriffsschalters Nächste Schritte Bauen Sie die Lüfterbaugruppe ein. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. NVDIMM-N-Batterie NVDIMM-N-Batterie NVDIMM-N Akku kann installiert werden auf Luftkanal und 3,5 -Zoll Mid Festplattenträger an. ANMERKUNG: NVDIMM-N Akku wird nicht unterstützt auf 2,5 -Zoll NVMe Mid Festplattenträger an.
Seite 95: Einsetzen Des Nvdimm-N-Akkus In Das Kühlgehäuse
Greifen Sie die NVDIMM-N-Batterie an den Kanten und heben Sie sie in einem schrägen Winkel an, um sie aus dem Steckplatz im Kühlgehäuse zu lösen. Heben Sie die NVDIMM-N-Batterie aus dem System heraus. Abbildung 40. Entfernen der NVDIMM-N-Batterie aus dem Kühlgehäuse Nächster Schritt Installieren Sie die NVDIMM-N-Batterie im Kühlgehäuse.
Seite 96: Entfernen Des Nvdimm-N-Akkus Aus Dem Mittleren Laufwerksfach
Abbildung 41. Einsetzen des NVDIMM-N-Akkus in das Kühlgehäuse Nächster Schritt Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen des NVDIMM-N-Akkus aus dem mittleren Laufwerksfach Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 97: Installieren Nvdimm-N Akku In Mid-Laufwerk Auflagefach
Abbildung 42. Entfernen des NVDIMM-N-Akkus aus dem mittleren Laufwerksfach Nächster Schritt Setzen Sie den NVDIMM-N-Akku in das mittlere Laufwerksfach ein. Installieren NVDIMM-N Akku in Mid-Laufwerk Auflagefach Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. VORSICHT: NVDIMM-N Akku ist nicht hot-swap-fähig. Um Datenverlust zu vermeiden und auf mögliche Schäden an Ihrem System beginnen, vergewissern Sie sich, dass Ihr System-LEDs auf der LEDs NVDIMM-N und LEDs auf NVDIMM-N Akku ausgeschaltet sind, bevor Sie mit der Installation der NVDIMM-N Akku.
Seite 98: Entfernen Des Nvdimm-N-Akkus Aus Der Halterung
Abbildung 43. Installieren NVDIMM-N Akku in Mid-Laufwerk Auflagefach Nächster Schritt Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. Entfernen des NVDIMM-N-Akkus aus der Halterung Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 99: Einsetzen Des Nvdimm-N-Akkus In Die Halterung
Abbildung 44. Entfernen des NVDIMM-N-Akkus aus der Halterung Nächster Schritt Setzen Sie den NVDIMM-N-Akku in die Halterung ein.. Einsetzen des NVDIMM-N-Akkus in die Halterung Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. VORSICHT: NVDIMM-N Akku ist nicht hot-swap-fähig. Um Datenverlust zu vermeiden und auf mögliche Schäden an Ihrem System beginnen, vergewissern Sie sich, dass Ihr System-LEDs auf der LEDs NVDIMM-N und LEDs auf NVDIMM-N Akku ausgeschaltet sind, bevor Sie mit der Installation der NVDIMM-N Akku.
Seite 100: Mittleres Laufwerksfach
Abbildung 45. Einsetzen des NVDIMM-N-Akkus in die Halterung Nächster Schritt Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. Mittleres Laufwerksfach Mittleres Laufwerksfach (falls vorhanden) Die Mid-Laufwerk Auflagefach befindet sich hinter der Lüfterbaugruppe. Sie unterstützt bis zu vier 2,5 -Zoll- oder vier 3. ANMERKUNG: Systeme, die das interne Festplattenfach unterstützen, erfordern Low-Profile-Kühlkörper und erfordern kein Kühlgehäuse oder unterstützen dieses.
Seite 101: Einsetzen Des Mittleren Laufwerksfachs
Abbildung 46. Entfernen des mittleren Laufwerkfachs Nächster Schritt Installieren Sie das Laufwerkfach. Einsetzen des mittleren Laufwerksfachs Voraussetzung Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. ANMERKUNG: Systeme, die das interne Laufwerksfach unterstützen, unterstützen Low-Profile-Kühlkörper, jedoch kein Kühlgehäuse. Schritte Ziehen Sie die Laufwerksfachhebel um 90 Grad nach oben. Fassen Sie die Laufwerksfachhebel und richten Sie die Aussparungen auf dem Laufwerksfach an den Führungsstiften auf dem System aus.
Seite 102: Entfernen Eines Laufwerkplatzhalters Aus Einem Laufwerkträger
Abbildung 47. Einsetzen des mittleren Laufwerksfachs Nächste Schritte Verbinden Sie alle Kabel mit der Rückwandplatine. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen eines Laufwerkplatzhalters aus einem Laufwerkträger Das Verfahren zum Entfernen eines Laufwerkplatzhalters aus einem Laufwerkträger ist identisch mit dem Verfahren zum Entfernen eines Laufwerks aus einem Laufwerkträger.
Seite 103: Installieren Eines Laufwerkplatzhalters In Einem Laufwerkträger
Abbildung 48. Entfernen eines Laufwerkplatzhalters aus dem mittleren Laufwerkträger Nächster Schritt Installieren Sie einen Laufwerkplatzhalter im Laufwerkträger. Installieren eines Laufwerkplatzhalters in einem Laufwerkträger Das Verfahren zum Installieren eines Laufwerkplatzhalters in einem Laufwerkträger ist identisch mit dem Verfahren zum Installieren eines Laufwerks in einen Laufwerkträger.
Seite 104: Entfernen Eines Laufwerkträgers Aus Dem Mittleren Laufwerkfach
Abbildung 49. Installieren eines Laufwerkplatzhalters im mittleren Laufwerkträger Nächster Schritt Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen eines Laufwerkträgers aus dem mittleren Laufwerkfach Voraussetzungen Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.
Seite 105: Einbauen Des Laufwerksträgers Im Mittleren Laufwerksfach
Schritte Ziehen Sie den Hebel des Laufwerkträgers nach oben. Drücken Sie auf die Freigabelasche am Laufwerkfach und ziehen Sie den Griff des Laufwerkträgers nach oben, um das Laufwerk von der Rückwandplatine zu lösen. Fassen Sie den Griff des Laufwerkträgers an und heben Sie den Laufwerkträger aus dem Laufwerkfach. VORSICHT: Um eine ausreichende Systemkühlung zu gewährleisten, müssen alle leeren Laufwerkschächte mit entsprechenden Platzhaltern belegt sein.
Seite 106: Entfernen Des 3,5-Zoll-Laufwerks Aus Dem Laufwerksträger
Schritte Heben Sie den Griff des Laufwerksträgers an. Wenn ein Laufwerkplatzhalter im Laufwerksteckplatz eingebaut ist, entfernen Sie ihn. Setzen Sie den Laufwerksträger in das Laufwerksfach ein. Klappen Sie den Hebel des Laufwerksträgers nach unten, um das Laufwerk an den Anschluss auf der Rückwandplatine anzuschließen und das Laufwerk einzurasten.
Seite 107: Installieren Eines 3,5-Zoll-Laufwerks In Einem Laufwerkträger
Abbildung 52. Entfernen des 3,5-Zoll-Laufwerks aus dem Laufwerksträger Nächster Schritt Setzen Sie das 3,5-Zoll-Laufwerk in den Laufwerksträger ein. Installieren eines 3,5-Zoll-Laufwerks in einem Laufwerkträger Voraussetzung Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. VORSICHT: Das Kombinieren von Laufwerken aus früheren Generationen von Dell PowerEdge Servern wird nicht unterstützt. Schritte Richten Sie die Halterungen am Laufwerkträger auf die Aussparungen am Laufwerk aus.
Seite 108: Entfernen Eines 2,5-Zoll-Laufwerks Aus Dem Mittleren 3,5-Zoll-Laufwerkträger
Abbildung 53. Installieren eines 3,5-Zoll-Laufwerks in einem Laufwerkträger Nächster Schritt Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen eines 2,5-Zoll-Laufwerks aus dem mittleren 3,5-Zoll- Laufwerkträger Voraussetzungen Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.
Seite 109: Einsetzen Eines 2,5-Zoll-Laufwerks In Den Mittleren 3,5-Zoll-Laufwerksträger
Abbildung 54. Entfernen eines 2,5-Zoll-Laufwerks aus dem mittleren 3,5-Zoll-Laufwerkträger Nächster Schritt Installieren Sie ein 2,5-Zoll-Laufwerk im mittleren 3,5-Zoll-Laufwerkträger. Einsetzen eines 2,5-Zoll-Laufwerks in den mittleren 3,5-Zoll- Laufwerksträger Voraussetzung Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte Richten Sie die Halterungen am Laufwerksträger an den Steckplätzen am Laufwerk aus. Ziehen Sie so an den Kanten des Trägers, dass sie über das Laufwerk passen.
Seite 110: Laufwerke
Abbildung 55. Einsetzen eines 2,5-Zoll-Laufwerks in den mittleren 3,5-Zoll-Laufwerksträger Nächster Schritt Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Laufwerke Laufwerk Richtlinien Festplatten werden in hotswap-fähigen Laufwerkträgern geliefert, die in die Festplattenschächte passen. VORSICHT: Bevor Sie versuchen, bei laufendem System ein Laufwerk zu entfernen oder zu installieren, vergewissern Sie sich in der Dokumentation zur Speichercontrollerkarte, dass der Host-Adapter korrekt für das Entfernen und Einsetzen von Festplattenlaufwerken konfiguriert ist.
Seite 111: Einsetzen Eines Laufwerkplatzhalters
Voraussetzungen Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Entfernen Sie gegebenenfalls die Frontverkleidung. VORSICHT: Um eine ausreichende Kühlung des Systems zu gewährleisten, müssen in allen leeren Laufwerkschächten Laufwerkplatzhalter installiert werden. VORSICHT: Das Kombinieren von Laufwerkplatzhaltern aus früheren Generationen von PowerEdge Servern wird nicht unterstützt.
Seite 112: Entfernen Eines Laufwerksträgers
Abbildung 57. Einsetzen eines Laufwerkplatzhalters Nächster Schritt Installieren Sie die Frontverkleidung, falls diese entfernt wurde. Entfernen eines Laufwerksträgers Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Entfernen Sie gegebenenfalls die Frontverkleidung. Bereiten Sie das Laufwerk mit der Verwaltungssoftware auf das Entfernen vor. Wenn das Laufwerk online ist, blinkt die grüne Aktivitäts-/Fehleranzeige, während das Laufwerk ausgeschaltet wird.
Seite 113: Einsetzen Eines Laufwerksträgers
Abbildung 58. Entfernen eines Laufwerksträgers Nächste Schritte Bauen Sie einen Laufwerksträger ein. Wenn Sie das Laufwerk nicht sofort austauschen, setzen Sie einen Laufwerksplatzhalter in den leeren Laufwerksschacht ein, um die ordnungsgemäße Kühlung des Systems zu gewährleisten. Einsetzen eines Laufwerksträgers Voraussetzungen VORSICHT: Bevor Sie versuchen, bei laufendem System ein Laufwerk zu entfernen oder einzusetzen, vergewissern Sie sich in der Dokumentation zur Speichercontrollerkarte, dass der Host-Adapter korrekt für das Entfernen und Einsetzen von Laufwerken...
Seite 114: Entfernen Eines 2,5-Zoll-Laufwerks Aus Einem 3,5-Zoll-Laufwerkadapter
Schritte Drücken Sie auf die Entriegelungstaste auf der Vorderseite des Laufwerksträgers, um den Verriegelungsbügel zu öffnen. Schieben Sie den Laufwerksträger in den Laufwerkssteckplatz, bis der Träger in der Rückwandplatine einrastet. Schließen Sie den Verriegelungsbügel des Laufwerksträgers, um das Laufwerk zu fixieren. Abbildung 59.
Seite 115: Installieren Eines 2,5-Zoll-Laufwerks In Einem 3,5-Zoll-Laufwerkadapter
Abbildung 60. Entfernen eines 2,5-Zoll-Laufwerks aus einem 3,5-Zoll-Laufwerkadapter Nächster Schritt Installieren Sie ein 2,5-Zoll-Laufwerk in einem 3,5-Zoll-Laufwerkadapter. Installieren eines 2,5-Zoll-Laufwerks in einem 3,5-Zoll- Laufwerkadapter Voraussetzung Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Schritte Richten Sie die Schraubenbohrungen am 2,5-Zoll-Laufwerk an den Schraubenbohrungen am 3,5-Zoll-Laufwerksadapter aus. Ziehen Sie die Schrauben, mit denen das Laufwerk am 3,5-Zoll-Laufwerkadapter befestigt wird, mit einem Kreuzschlitzschraubendrehers Nr.
Seite 116: Entfernen Des 3,5-Zoll-Adapters Aus Dem 3,5-Zoll-Laufwerkträger
Abbildung 61. Installieren eines 2,5-Zoll-Laufwerks in einem 3,5-Zoll-Laufwerkadapter Nächste Schritte Installieren eines 3,5-Zoll-Adapters im 3,5-Zoll-Laufwerkträger. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen des 3,5-Zoll-Adapters aus dem 3,5-Zoll- Laufwerkträger Voraussetzungen Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise.
Seite 117: Installieren Eines 3,5-Zoll-Adapters In Einem 3,5-Zoll-Laufwerkträger
Abbildung 62. Entfernen des 3,5-Zoll-Adapters aus dem 3,5-Zoll-Laufwerkträger Nächster Schritt Installieren Sie einen 3,5-Zoll-Adapter im 3,5-Zoll-Laufwerkträger. Installieren eines 3,5-Zoll-Adapters in einem 3,5-Zoll- Laufwerkträger Voraussetzung Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Schritte Setzen Sie den 3,5-Zoll-Laufwerkadapter in den Laufwerkträger ein, wobei das Anschlussende des Laufwerks auf die Rückseite des Laufwerkträgers ausgerichtet ist.
Seite 118: Entfernen Des Laufwerks Aus Dem Laufwerksträger
Abbildung 63. Installieren eines 3,5-Zoll-Adapters in einem 3,5-Zoll-Laufwerkträger Nächste Schritte Installieren Sie den 3,5-Zoll-Laufwerkträger im System. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen des Laufwerks aus dem Laufwerksträger Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Befolgen Sie die Sicherheitshinweise unter Vor der Arbeit an Komponenten im Innern des Systems.
Seite 119: Einsetzen Eines Laufwerks In Den Laufwerksträger
Abbildung 64. Entfernen des Laufwerks aus dem Laufwerksträger Nächster Schritt Setzen Sie das Laufwerk gegebenenfalls in den Laufwerksträger ein. Einsetzen eines Laufwerks in den Laufwerksträger Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. VORSICHT: Das Kombinieren von Laufwerksträgern aus früheren Generationen von Dell PowerEdge-Servern wird nicht unterstützt.
Seite 120: Hinteres Laufwerksgehäuse
Abbildung 65. Einsetzen eines Laufwerks in den Laufwerksträger Hinteres Laufwerksgehäuse Details des hinteren Laufwerksgehäuses Das Laufwerksgehäuse unterstützt bis zu vier 2,5-Zoll- oder zwei 3,5-Zoll-Laufwerke. Entfernen des hinteren Laufwerksgehäuses Das Verfahren zum Entfernen von Laufwerksgehäusen ist bei 2,5-Zoll- und 3,5-Zoll-Laufwerken identisch. Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.
Seite 121 Abbildung 66. Entfernen des hinteren 4 x 2,5-Zoll-Laufwerksgehäuses Abbildung 67. Entfernen des hinteren 2 x 3,5-Zoll-Laufwerksgehäuses Nächster Schritt Setzen Sie das hintere Laufwerksgehäuse ein. Installieren und Entfernen von Systemkomponenten...
Seite 122: Einsetzen Des Hinteren Laufwerksgehäuses
Einsetzen des hinteren Laufwerksgehäuses Das Verfahren zum Einsetzen des hinteren Laufwerksgehäuses ist bei 2,5-Zoll- und 3,5-Zoll-Laufwerken identisch. Voraussetzung Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte Richten Sie die Schrauben am Laufwerksgehäuse an den Bohrungen am System aus. Setzen Sie das Laufwerksgehäuse in das System ein, bis es einrastet. Ziehen Sie mit einem Kreuzschlitzschraubenzieher (Nr.
Seite 123: Systemspeicher
Abbildung 69. Einsetzen des hinteren 2 x 3,5-Zoll-Laufwerksgehäuses Nächste Schritte Schließen Sie die Stromkabel an der Laufwerksrückwandplatine an. Installieren Sie sämtliche Laufwerke. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Systemspeicher Richtlinien für den Systemspeicher Die Power Edge-Systeme unterstützen DDR4-DIMMs mit Register (RDIMMs), lastreduzierte DIMMs (LRDIMMs) und nicht-flüchtige DIMMs (NVDIMM-Ns).
Seite 124 Abbildung 70. Positionen der Speichersockel Die Speicherkanäle sind folgendermaßen organisiert: Tabelle 41. Speicherkanäle Prozessor Kanal 0 Kanal 1 Kanal 2 Kanal 3 Kanal 4 Kanal 5 Prozessor 1 Steckplätze A1, Steckplätze A2 Steckplätze A3 Steckplätze A4 Steckplätze A5 Steckplätze A6 A5 und A7 und A8 und A9...
Seite 125: Allgemeine Richtlinien Zur Installation Von Speichermodulen
Allgemeine Richtlinien zur Installation von Speichermodulen Um eine optimale Leistung des Systems zu gewährleisten, beachten Sie bei der Konfiguration des Systemspeichers die folgenden allgemeinen Richtlinien. Wenn die Speicherkonfigurationen Ihres Systems diese Richtlinien nicht einhalten, lässt sich Ihr System vielleicht nicht starten, könnte während der Speicherkonfiguration nicht mehr reagieren oder könnte nur mit reduziertem Speicher betrieben werden. Die Betriebsfrequenz des Speicherbusses kann 2666 MT/s, 2400 MT/s oder 2133 MT/s betragen, abhängig von den folgenden Faktoren: •...
Seite 126 • Jedes System unterstützt Speicherkonfigurationen mit 1, 2, 4, 6 oder 12 NVDIMM-Ns. • Die unterstützten Konfigurationen umfassen zwei Prozessoren und mindestens 12 RDIMMs. • In einem System können höchstens 12 NVDIMM-Ns installiert werden. • NVDIMM-Ns oder RDIMMs dürfen nicht mit LRDIMMs kombiniert werden. •...
Seite 127: Betriebsartspezifische Richtlinien
Konfiguration Beschreibung Regeln für die Speicherbestückung RDIMMs NVDIMM-N Dasselbe gilt für alle Prozessor1 {A7, 8, 9} Konfiguration 10 12 x 16 GB-RDIMMs, 6 x Konfigurationen mit 12 RDIMMs. NVDIMM-Ns Siehe Konfiguration 1. Prozessor2 {B7, 8, 9} Dasselbe gilt für alle Prozessor1 {A7, 8, 9} Konfiguration 11 12 x 32 GB-RDIMMs, 6 x...
Seite 128: Entfernen Eines Speichermoduls
Betriebsmodus des Arbeitsspeichers Beschreibung verursachen. Dieser Modus setzt voraus, dass pro Kanal mindestens zwei Bänke installiert sind. Multi Rank Spare Mode Im Multi Rank Spare Mode (Modus mit mehreren redundanten Bänken) werden pro Kanal zwei Bänke als redundante Bänke festgelegt. Wenn in einer Bank oder einem Kanal bei aktivem Betriebssystem übermäßig viele korrigierbare Fehler auftreten, werden sie in den redundanten Bereich verschoben, damit sie keine nicht behebbaren Ausfälle verursachen.
Seite 129: Installieren Eines Speichermoduls
ANMERKUNG: Sie müssen befolgen Sie die thermische Einschränkung bei der Verwendung DIMM-Platzhalter. Weitere Informationen zu thermischen Einschränkung finden Sie im Temperaturbeschränkungen Abschnitt. Schritte Machen Sie den entsprechenden Speichermodulsockel ausfindig. VORSICHT: Fassen Sie jedes Speichermodul nur an den Kartenrändern an und achten Sie darauf, die Mitte des Speichermoduls oder die metallenen Anschlusskontakte nicht zu berühren.
Seite 130: Prozessoren Und Kühlkörper
Schritte Machen Sie den entsprechenden Speichermodulsockel ausfindig. VORSICHT: Fassen Sie jedes Speichermodul nur an den Kartenrändern an und achten Sie darauf, die Mitte des Speichermoduls oder die metallenen Anschlusskontakte nicht zu berühren. VORSICHT: Um während der Installation Schäden am Speichermodul oder am Speichermodulsockel zu vermeiden, biegen Sie nicht das Speichermodul;...
Seite 131 ANMERKUNG: Es ist normal, dass der Kühlkörper aus den blauen Halteklammern rutscht, wenn die Schrauben teilweise gelöst sind. Fahren Sie mit dem Lösen der Schraube(n) fort. Drücken Sie die beiden blauen Halteklammern gleichzeitig und heben Sie das Prozessor- und Kühlkörpermodul (PHM) aus dem System heraus.
Seite 132: Entfernen Des Prozessors Vom Prozessor- Und Kühlkörpermodul
Entfernen des Prozessors vom Prozessor- und Kühlkörpermodul Voraussetzungen ANMERKUNG: Entfernen Sie den Prozessor nur dann vom Prozessor- und Kühlkörpermodul, wenn Sie den Prozessor oder den Kühlkörper austauschen. Beim Austausch einer Systemplatine ist dieses Verfahren nicht erforderlich. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.
Seite 133: Installieren Des Prozessors Im Prozessor- Und Kühlkörpermodul
Abbildung 75. Entfernen der Prozessorhalterung Nächster Schritt Setzen Sie den Prozessor in das Prozessor- und Kühlkörpermodul ein. Installieren des Prozessors im Prozessor- und Kühlkörpermodul Voraussetzung Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Schritte Setzen Sie den Prozessor in den Prozessorsockel Auflagefach. ANMERKUNG: Stellen Sie sicher, dass Kontaktstift-1-Markierung auf der CPU-Ablage mit der Kontaktstift-1-Markierung auf dem Prozessor ausgerichtet ist.
Seite 134 Abbildung 76. Installieren der Prozessor-Halterung Wenn Sie einen vorhandenen Kühlkörper verwenden, entfernen Sie die Wärmeleitpaste mit einem sauberen, fusselfreien Tuch vom Kühlkörper. Verwenden Sie die im Prozessor-Kit enthaltene Spritze für die Wärmeleitpaste, um die Paste in einer dünnen Spirale oben auf den Prozessor aufzutragen.
Seite 135 Abbildung 77. Auftragen von Wärmeleitpaste auf der Oberseite des Prozessors Setzen Sie den Kühlkörper auf den Prozessor und drücken Sie den unteren Teil des Kühlkörpers nach unten, bis die Halterung auf dem Kühlkörper einrastet. ANMERKUNG: • Stellen Sie sicher, dass die beiden Löcher für Führungsstifte an Halterung mit Führungslöchern auf dem Kühlkörper übereinstimmen.
Seite 136: Einbauen Eines Prozessor- Und Kühlkörpermoduls
Abbildung 78. Setzen des Kühlkörpers auf den Prozessor ein Nächster Schritt Installieren Sie das Prozessor- und Kühlkörpermodul. Einbauen eines Prozessor- und Kühlkörpermoduls Voraussetzungen VORSICHT: Nehmen Sie den Kühlkörper nur dann vom Prozessor ab, wenn Sie den Prozessor ersetzen möchten. Der Kühlkörper verhindert eine Überhitzung des Prozessors.
Seite 137 Ziehen Sie mit einem Torx-Schraubenzieher (Nr. T30) die Schrauben am Kühlkörper in folgender Reihenfolge an: Ziehen Sie die erste Schraube teilweise fest (ca. 3 Umdrehungen). b Ziehen Sie die zweite Schraube vollständig fest. Ziehen Sie nun die erste Schraube vollständig fest. Falls das Prozessor- und Kühlkörpermodul (PHM) aus den blauen Halteklammern springt, wenn die Schrauben teilweise festgezogen sind, führen Sie die folgenden Schritte aus, um es zu befestigen: Lösen Sie die beiden Kühlkörperschrauben vollständig.
Seite 138: Erweiterungskarten Und Erweiterungskarten-Riser
Dies verhindert nicht, dass sich das System dennoch einschalten lässt. Wenn jedoch eine F1/F2-Pause auftritt, wird eine Fehlermeldung angezeigt. Das PowerEdge R740xd unterstützt bis zu acht PCI-Express-Erweiterungskarten (PCIe-Erweiterungskarten) der 3. Generation, die auf der Systemplatine mittels Erweiterungskarten-Risern installiert werden können. Die folgende Tabelle enthält detaillierte Informationen zu den technischen Daten der Erweiterungskarten-Riser: Tabelle 44.
Seite 139 Riser- Steckplatzbesc PCIe- Prozessora PCIe-Steckplätze Prozessora PCIe- Prozessora Konfiguration hreibung Steckplätze auf nschluss auf Riser 2 nschluss Steckplätze auf nschluss und unterstützte Riser 1 (Bauhöhe (Bauhöhe und Riser 3 Riser und Baulänge) Baulänge) (Bauhöhe und Baulänge) Bauhöhe und voller Baulänge Steckplatz 3: x8- Prozessor 1 Steckplatz voller...
Seite 140 Riser- Steckplatzbesc PCIe- Prozessora PCIe-Steckplätze Prozessora PCIe- Prozessora Konfiguration hreibung Steckplätze auf nschluss auf Riser 2 nschluss Steckplätze auf nschluss und unterstützte Riser 1 (Bauhöhe (Bauhöhe und Riser 3 Riser und Baulänge) Baulänge) (Bauhöhe und Baulänge) Bauhöhe und Bauhöhe und voller Bauhöhe und voller Baulänge Baulänge...
Seite 141 Kartentyp Steckplatzpriorität Maximale Anzahl an Karten 25-GB-NIC 1, 2, 3 25-GB-NIC HBA FC16 1, 2, 3 HBA FC16 10-GB-NIC 1, 2, 3 10-GB-NIC HBA FC8 1, 2, 3 HBA FC8 1-GB-NIC 1, 2, 3 1-GB-NIC Externer Speicheradapter 1, 2, 3 Externer Speicheradapter BOSS 1, 2, 3...
Seite 142: Öffnen Und Schließen Der Pcie-Kartenhalterverriegelung
Kartentyp Steckplatzpriorität Maximale Anzahl an Karten 10-GB-NIC HBA FC8 7, 2, 3, 5, 1, 8, 4 HBA FC8 1-GB-NIC 7, 2, 3, 5, 1, 8, 4 1-GB-NIC Externer Speicheradapter 7, 2, 3, 5, 1, 8, 4 Externer Speicheradapter BOSS 7, 2, 3, 5, 1, 8, 4 BOSS Interner Speicher 7, 2, 3, 5, 1, 8, 4, 6...
Seite 143 Abbildung 81. Öffnen des PCIe-Kartenhalterverriegelung Zum Schließen der PCIe-Kartenhalterverriegelung drücken Sie die Verriegelung, bis sie einrastet. Installieren und Entfernen von Systemkomponenten...
Seite 144: Entfernen Einer Erweiterungskarte Aus Dem Erweiterungskarten-Riser
Abbildung 82. Schließen der PCIe-Kartenhalterverriegelung Nächster Schritt Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. Entfernen einer Erweiterungskarte aus dem Erweiterungskarten-Riser Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 145 Abbildung 83. Entfernen der Erweiterungskarte aus Erweiterungskarten-Riser 1 Abbildung 84. Entfernen der Erweiterungskarte aus Erweiterungskarten-Riser 2B Installieren und Entfernen von Systemkomponenten...
Seite 146 Abbildung 85. Entfernen der Erweiterungskarte aus Erweiterungskarten-Riser 2 Abbildung 86. Entfernen der Erweiterungskarte aus Erweiterungskarten-Riser 3 Nächste Schritte Installieren Sie die Erweiterungskarte im Erweiterungskarten-Riser. Wenn die Karte dauerhaft entfernt wird, montieren Sie ein Abdeckblech über der leeren Öffnung des Erweiterungssteckplatzes und drücken Sie auf den Erweiterungskartenriegel.
Seite 147: Installieren Einer Erweiterungskarte Im Erweiterungskarten-Riser
Installieren einer Erweiterungskarte im Erweiterungskarten- Riser Voraussetzungen Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Wenn Sie eine neue Erweiterungskarte installieren, packen Sie diese aus und bereiten Sie die Karte für die Installation vor. ANMERKUNG: Anweisungen dazu finden Sie in der Dokumentation, die mit der Karte geliefert wurde.
Seite 148 Abbildung 88. Installieren der Erweiterungskarte in Erweiterungskarten-Riser 2B Abbildung 89. Installieren einer Erweiterungskarte in Erweiterungskarten-Riser 2 Installieren und Entfernen von Systemkomponenten...
Seite 149: Entfernen Der Platzhalter Für Riser 2 Und 3
Abbildung 90. Installieren einer Erweiterungskarte in Erweiterungskarten-Riser 3 Nächste Schritte Schließen Sie gegebenenfalls die Kabel an die Erweiterungskarte an. Installieren Sie das Kühlgehäuse, falls zutreffend. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. Installieren Sie alle erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben. Entfernen der Platzhalter für Riser 2 und 3 Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise.
Seite 150: Einsetzen Der Platzhalter Für Riser 2 Und 3
Abbildung 91. Entfernen der Platzhalter für Riser 2 und 3 Nächster Schritt Setzen Sie den Platzhalter für Riser 2 und 3 ein. Einsetzen der Platzhalter für Riser 2 und 3 Voraussetzung Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte Richten Sie die Schraube und die Führungsschienen auf dem Platzhalter für den Riser an der Schraubenbohrung und dem Abstandshalter am System aus.
Seite 151: Entfernen Des Platzhalters Für Riser 3
Abbildung 92. Einsetzen der Platzhalter für Riser 2 und 3 Nächste Schritte Installieren Sie das Kühlgehäuse. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. Entfernen des Platzhalters für Riser 3 Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.
Seite 152: Einsetzen Des Platzhalters Für Riser 3
Abbildung 93. Entfernen des Platzhalters für Riser 3 Nächster Schritt Setzen Sie den Platzhalter für Riser 3 ein. Einsetzen des Platzhalters für Riser 3 Voraussetzung Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Schritte Richten Sie die Schraube auf dem Riser auf die Schraubenöffnung auf dem System aus. Ziehen Sie die Schraube mithilfe eines Kreuzschlitzschraubendrehers Nr.
Seite 153: Entfernen Des Erweiterungskarten-Risers 1
Abbildung 94. Einsetzen des Platzhalters für Riser 3 Nächster Schritt Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen des Erweiterungskarten-Risers 1 Voraussetzungen Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.
Seite 154: Einsetzen Des Erweiterungskarten-Risers 1
Abbildung 95. Entfernen des Erweiterungskarten-Risers 1 Nächster Schritt Installieren Sie den Erweiterungskarten-Riser Einsetzen des Erweiterungskarten-Risers 1 Voraussetzung Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte Richten Sie die Führungsschienen auf dem Riser an den Abstandhaltern auf der Seite des Systems aus. Senken Sie den Riser in das System ab, bis der Riser-Anschluss im Anschluss auf der Systemplatine einrastet.
Seite 155: Entfernen Des Erweiterungskarten-Risers 2
Abbildung 96. Einsetzen des Erweiterungskarten-Risers 1 Nächste Schritte Setzen Sie gegebenenfalls die Erweiterungskarten auf dem Riser ein. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Installieren Sie alle erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben. Entfernen des Erweiterungskarten-Risers 2 Voraussetzungen Befolgen Sie die in den...
Seite 156: Einsetzen Des Erweiterungskarten-Risers 2
Abbildung 97. Entfernen des Erweiterungskarten-Risers 2A Um den Erweiterungskarten-Riser 2B oder 2C zu entfernen, greifen Sie den Erweiterungskarten-Riser an den Kanten und heben Sie ihn aus dem Riser-Anschluss auf der Systemplatine. Abbildung 98. Entfernen des Erweiterungskarten-Risers 2 Nächster Schritt Installieren Sie den Erweiterungskarten-Riser Einsetzen des Erweiterungskarten-Risers 2 Voraussetzung Befolgen Sie die in den...
Seite 157 Richten Sie die Schraube und die Lasche auf dem Riser auf die Schraubenöffnung und die Aussparung auf dem System aus. b Senken Sie den Riser ab, bis der Riser-Anschluss im Anschluss auf der Systemplatine einrastet. Ziehen Sie die Schrauben mithilfe eines Kreuzschlitzschraubendrehers Nr. 2 fest, um den Riser am System zu befestigen. Abbildung 99.
Seite 158: Entfernen Des Erweiterungskarten-Risers 3
Installieren Sie alle erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben. Entfernen des Erweiterungskarten-Risers 3 Voraussetzungen Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.
Seite 159: Richtlinien Zum Einsetzen Von Gpu-Karten
Schritte Richten Sie die Halterung am Riser mit dem Steckplatz auf dem System, und den Führungsleisten auf dem Riser an den Stegen auf der Seite des Systems aus. Senken Sie die Karte in ihre Einbauposition ab, bis der Kartenanschluss im Anschluss auf der Systemplatine einrastet. Der Riserkarte Kante mit den Steckern Riser-Führung auf dem System.
Seite 160: Entfernen Einer Gpu
– GPU-Kabel für Riser 3A – GPU-Kabel für Riser 2A – Riser 2A – Riser 1A oder 1D – GPU-Kabel für Riser 1A oder 1D – Zwei 1-HE-Prozessor- und Kühlkörpermodule und zwei CPU-Klammern – Sechs Hochleistungskühlungslüfter • Alle GPUs müssen der gleiche Typ und das gleiche Modell sein. •...
Seite 161 Abbildung 104. Entfernen der GPU 1 Abbildung 105. Entfernen der GPU 2 und 3 Trennen Sie das GPU-Netzkabel von der GPU und der Systemplatine. Wenn die GPU dauerhaft entfernt wird, montieren Sie ein Abdeckblech über der leeren Öffnung des Steckplatzes und schließen Sie den Erweiterungskartenriegel.
Seite 162: Installieren Einer Gpu
Nächster Schritt Setzen Sie die GPU-Karte ein. Installieren einer GPU Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Entfernen Sie das Kühlgehäuse. Entfernen Sie den Kühlkörper. Entfernen Sie die Kühlungslüfter und tauschen Sie sie entsprechend den Anweisungen unter Einbauen von Kühlungslüftern aus.
Seite 163 Abbildung 107. Entfernen der oberen Abdeckung des Kühlgehäuses Entfernen Sie gegebenenfalls den Platzhalter aus den Steckplätzen des GPU-Kühlgehäuses. ANMERKUNG: Kühlgehäuseplatzhalter sind im GPU-Kühlgehäuse für in den Risern 2 und 3 installierte GPUs verfügbar. Abbildung 108. Entfernen des Kühlgehäuseplatzhalters aus den Steckplätzen des GPU-Kühlgehäuses ANMERKUNG: Kühlgehäuseplatzhalter sind im GPU-Kühlgehäuse nur für in Risern 2 und 3 installierte GPUs verfügbar.
Seite 164 ANMERKUNG: Stellen Sie sicher, dass Sie die erste GPU im Riser 1 einbauen. ANMERKUNG: Beim Einbauen einer GPU in Riser 3 müssen Sie die GPU mit der beschrifteten Seite nach oben im System platzieren. Schritte Schließen Sie das GPU-Netzkabel an den Anschluss auf der Systemplatine an. ANMERKUNG: Schließen Sie beim Einbauen einer GPU in Riser 1 das GPU-Netzkabel an den Anschluss am Riser 1 und führen Sie das Kabel durch den Schlitz auf dem GPU-Kühlgehäuse.
Seite 165 Abbildung 110. Befestigen der GPU 1 Installieren und Entfernen von Systemkomponenten...
Seite 166 Abbildung 111. Einbauen der GPU 2 und 3 Installieren und Entfernen von Systemkomponenten...
Seite 167 Abbildung 112. Befestigen der GPU 2 und 3 Nächste Schritte Bringen Sie die obere Abdeckung des GPU-Kühlgehäuses an. Entfernen Sie, falls vorhanden, die Kunststoffabdeckung an den Speichersockelnummern, die auf dem Kühlgehäuse gekennzeichnet sind. Abbildung 113. Anbringen der oberen Abdeckung des GPU-Kühlgehäuses So bringen Sie den Schutzschaum an der Systemabdeckung an: Setzen Sie die Systemabdeckung mit der Seite mit dem Etikett mit Serviceinformationen (SIL) nach oben ein.
Seite 168: M.2-Ssd-Modul
Lösen Sie für einfachere Handhabung einen kleinen Teil der Schutzfolie und richten Sie den Schutzschaum an der Systemabdeckung aus. Entfernen Sie den Rest der Schutzfolie und bringen Sie den Schutzschaum an der Systemabdeckung an. Drücken Sie entlang des Schutzschaums, um sicherzustellen, dass dieser an der Systemabdeckung befestigt ist. Abbildung 114.
Seite 169: Installieren Des M.2-Ssd-Moduls
Abbildung 115. Entfernen des M.2-SSD-Moduls Nächster Schritt Installieren Sie das M.2-SSD-Modul. Installieren des M.2-SSD-Moduls Voraussetzung Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Schritte Richten Sie die Anschlüsse des M.2-SSD-Moduls auf die Anschlüsse auf der BOSS-Karte aus. Drücken Sie auf das M.2-SSD-Modul, bis das Modul auf der BOSS-Karte eingerastet ist. Befestigen Sie das M.2-SSD-Modul mit den Rückhalteriemen und Schrauben auf der BOSS-Karte.
Seite 170: Optionales Idsdm- Oder Vflash-Modul
Abbildung 116. Installieren des M.2-SSD-Moduls Nächste Schritte Installieren Sie die BOSS-Karte. ANMERKUNG: Das Verfahren zum Installieren der BOSS-Karte ähnelt dem Verfahren zum Installieren des Erweiterungskarten-Risers. Installieren Sie das Kühlgehäuse. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems.
Seite 171: Einsetzen Der Microsd-Karte
Einsetzen der MicroSD-Karte Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. ANMERKUNG: Stellen Sie bei Verwendung einer MicroSD-Karte in Ihrem System sicher, dass die Option Internal SD Card Port (Anschluss für die interne SD-Karte) im System-Setup aktiviert ist. ANMERKUNG: Setzen Sie beim Wiedereinsetzen die MicroSD-Karten wieder in dieselben Steckplätze ein. Orientieren Sie sich dabei an den Beschriftungen, die Sie beim Entfernen auf den Karten angebracht haben.
Seite 172: Installieren Einer Optionalen Idsdm- Oder Vflash-Karte
Abbildung 117. Entfernen der optionalen IDSDM-/vFlash-Karte ANMERKUNG: Es gibt zwei DIP-Schalter auf der IDSDM-/vFlash-Karte für Schreibschutz. Nächster Schritt Setzen Sie die optionale IDSDM-/vFlash-Karte ein. Installieren einer optionalen IDSDM- oder vFlash-Karte Voraussetzung Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Schritte Lokalisieren Sie den IDSDM/vFlash-Anschluss auf der Systemplatine.
Seite 173: Netzwerkzusatzkarte
Abbildung 118. Installieren einer optionalen IDSDM/vFlash-Karte Nächste Schritte Installieren Sie die MicroSD-Karten. ANMERKUNG: Setzen Sie die MicroSD-Karten wieder in dieselben Steckplätze ein. Orientieren Sie sich dabei an den Beschriftungen, die Sie beim Entfernen auf den Karten angebracht haben. Installieren Sie das rückseitige Laufwerkgehäuse, falls zutreffend.
Seite 174: Einsetzen Der Netzwerkzusatzkarte
Abbildung 119. Entfernen der Netzwerktochterkarte Nächster Schritt Installieren Sie die Netzwerktochterkarte. Einsetzen der Netzwerkzusatzkarte Voraussetzung Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte Richten Sie die NDC so aus, dass die Ethernet-Anschlüsse durch die Aussparungen im Gehäuse passen. Richten Sie die unverlierbaren Schrauben am hinteren Ende der Karte an den Schraubenbohrungen auf der Systemplatine aus.
Seite 175: Integrierte Speichercontrollerkarte
Abbildung 120. Einsetzen der Netzwerkzusatzkarte Nächste Schritte Installieren Sie den Erweiterungskarten-Riser 2, falls zutreffend. Installieren Sie das rückseitige Laufwerkgehäuse, falls zutreffend. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. Integrierte Speichercontrollerkarte Entfernen der integrierte Speichercontrollerkarte Voraussetzungen Befolgen Sie die in den Sicherheitshinweisen...
Seite 176: Installieren Einer Integrierten Speichercontrollerkarte
Abbildung 121. Entfernen des Kabels des integrierten Speichercontrollers Heben Sie das Ende der Karte an, und ziehen Sie sie leicht abgewinkelt nach oben, sodass sie sich aus der Kartenhalterung des integrierten Speichercontrollers auf der Systemplatine löst. Heben Sie die Karte aus dem System heraus. Halten Sie die Zwischenplatine an den Rändern und ziehen Sie an der Platine, bis sich der Platinenstecker vom Anschluss auf der Systemplatine löst.
Seite 177 Schritte Fassen Sie die Interposer-Platine an den Kanten und richten Sie den Interposer-Platinenstecker am Anschluss auf der Systemplatine aus. Drücken Sie auf die Griffstelle der Interposer-Platine, bis der Interposer-Platinenanschluss fest im Anschluss der Systemplatine sitzt. Halten Sie die Karte in einem Winkel, um die Karte in den integrierten Speicher-Controller-Kartenhalter auf der Systemplatine einzusetzen.
Seite 178: Rückwandplatine
Nach der Arbeit an Komponenten im Inneren Ihres System. Rückwandplatine Details zur Rückwandplatine Hier sind die im PowerEdge R740xd-System unterstützten Laufwerkrückwandplatinen aufgeführt. Die Unterstützung hängt von der jeweiligen Konfiguration des Systems ab: Tabelle 47. Von PowerEdge R740XD-Systemen unterstützte Rückwandplatinen. System- Unterstützte Rückwandplatinenoptionen...
Seite 179 Abbildung 125. Rückansicht der 24 x 2,5-Zoll-Rückwandplatine Anschlüsse an Rückwanderweiterungsplatine (6) Anschlüsse an Rückwanderweiterungsplatine (6) Anschlüsse an Rückwanderweiterungsplatine (6) Signalanschluss (J_BP_SIG) Netzanschluss (PWR) Netzanschluss (PWR) PC Ie-Anschluss (PCIE BP A2) PC Ie-Anschluss (PCIE BP B2) PC Ie-Anschluss (PCIE BP A1) PC Ie-Anschluss (PCIE BP B1) PC Ie-Anschluss (PCIE BP A0) PC Ie-Anschluss (PCIE BP B0)
Seite 180 Abbildung 127. Rückansicht des 12 x 3,5 - Zoll-Rückwandplatine Netzanschluss (BP_PWR) SAS-Anschluss (A2 BP SAS) SAS-Anschluss (A1 BP SAS) Signalanschluss (BP SIG1) SAS-Anschluss A Abbildung 128. Rückansicht der 3,5-Zoll-Rückwandplatine (mittleres Laufwerkfach) Netzanschluss (BP_PWR) SAS-Anschluss A Signalanschluss (J_BP_SIG) SAS-Anschluss A Sperrklinke (2) Abbildung 129.
Seite 181: Entfernen Der Rückwandplatine
Abbildung 130. Rückansicht der 3,5-Zoll-Rückwandplatine (rückseitiges Laufwerkgehäuse) Netzanschluss (BP_PWR) SAS-Anschluss A Freigabestift Signalanschluss (J_BP_SIG) Entfernen der Rückwandplatine Das Verfahren zum Entfernen der Rückwandplatine ist für alle Rückwandplatinen-Konfigurationen ähnlich. Voraussetzungen VORSICHT: Um Schäden an den Laufwerken und der Rückwandplatine zu vermeiden, müssen Sie die Laufwerke aus dem System entfernen, bevor Sie die Rückwandplatine entfernen.
Seite 182: Installieren Der Rückwandplatine
Abbildung 131. Entfernen der Rückwandplatine Nächster Schritt Bauen Sie die Rückwandplatine ein Installieren der Rückwandplatine Das Verfahren zur Installation der Rückwandplatine ist identisch für alle Rückwandplatinenkonfigurationen. Voraussetzung Befolgen Sie die Sicherheitshinweise, die im Abschnitt aufgeführt sind Sicherheitshinweise. VORSICHT: Um Schäden am Bedienfeld-Flachbandkabel zu vermeiden, biegen Sie nicht das Bedienfeld-Flachbandkabel, nachdem es in den Anschluss eingesetzt wurde.
Seite 183: Entfernen Der Rückwandplatine Des Mittleren Laufwerksfachs
Abbildung 132. Installieren der Rückwandplatine Nächste Schritte Verbinden Sie alle Kabel mit der Rückwandplatine. Installieren Sie sämtliche Laufwerke. Bringen Sie die Rückwandplatinenabdeckung Bauen Sie die Lüfterbaugruppe ein. Installieren Sie das Kühlgehäuse. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems.
Seite 184: Installieren Einer Rückwandplatine Des Mittleren Laufwerkfachs
Abbildung 133. Entfernen der Rückwandplatine des mittleren Laufwerksfachs Nächster Schritt Setzen Sie die Rückwandplatine des mittleren Laufwerksfachs ein. Installieren einer Rückwandplatine des mittleren Laufwerkfachs Das Verfahren zur Installation der Rückwandplatine ist identisch für 2,5- und 3,5-Zoll-Konfigurationen. Voraussetzung Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise.
Seite 185: Entfernen Der Rückseitigen 3,5-Zoll-Laufwerkrückwandplatine
Abbildung 134. Installieren einer Rückwandplatine des mittleren Laufwerkfachs Nächste Schritte Verbinden Sie alle Kabel mit der Rückwandplatine. Installieren Sie die Laufwerkträger im mittleren Laufwerkfach. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen der rückseitigen 3,5-Zoll-Laufwerkrückwandplatine Voraussetzungen VORSICHT: Um Schäden an den Laufwerken und der Rückwandplatine zu vermeiden, müssen Sie die Laufwerke aus dem...
Seite 186: Einsetzen Der Hinteren 3,5-Zoll-Laufwerksrückwandplatine
Abbildung 135. Entfernen der rückseitigen 3,5-Zoll-Laufwerkrückwandplatine Nächster Schritt Installieren Sie die rückseitige 3,5-Zoll-Rückwandplatine. Einsetzen der hinteren 3,5-Zoll-Laufwerksrückwandplatine Voraussetzung Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Schritte Verwenden Sie die Haken am hinteren Laufwerksmodul als Orientierung, um die Laufwerksrückwandplatine auszurichten. Senken Sie die Karte in das System ab, bis die Karte fest im Anschluss sitzt.
Seite 187: Entfernen Der Hinteren 2,5-Zoll-Laufwerksrückwandplatine
Entfernen der hinteren 2,5-Zoll-Laufwerksrückwandplatine Voraussetzungen VORSICHT: Um Schäden an den Laufwerken und der Rückwandplatine zu vermeiden, müssen Sie die Laufwerke aus dem System entfernen, bevor Sie die Rückwandplatine entfernen. VORSICHT: Die Nummern der einzelnen Laufwerke müssen notiert und vor dem Entfernen auf den jeweiligen Laufwerken vermerkt werden, damit sie an den gleichen Positionen wieder eingesetzt werden können.
Seite 188: Kabelführung
Abbildung 138. Installieren der rückseitigen 2,5-Zoll-Laufwerkrückwandplatine Nächste Schritte Installieren Sie sämtliche Laufwerke. Verbinden Sie alle Kabel mit der Rückwandplatine. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Kabelführung Abbildung 139. Kabelführung - 24 x 2,5 -Zoll Festplattenrückwandplatine mit Mini-PERC Rückwandplatine Signalkabel der Rückwandplatine (BP: BPSIG1 bis MB: BPSIG1)
Seite 189 Stromkabel A der Rückwandplatine (BP: BP1 bis MB: BP1) Stromkabel B der Rückwandplatine (BP: BP3 für MB: BP3) Systemplatine Mini-PERC SAS-Kabel (BP: PE1_B und Mini-PERC) Rückwanderweiterungsplatine Abbildung 140. Kabelführung - 24 x 2,5 -Zoll Festplattenrückwandplatine mit PERC Adapter Rückwandplatine Signalkabel der Rückwandplatine (BP: BPSIG1 bis MB: BPSIG1) Stromkabel A der Rückwandplatine (BP: BP1 bis MB: BP1) Stromkabel B der Rückwandplatine (BP: BP3 für MB: BP3)
Seite 190 Abbildung 141. Kabelführung - 24 x 2,5 -Zoll Festplattenrückwandplatine mit Mini-PERC Adapter und PERC Rückwandplatine Signalkabel der Rückwandplatine (BP: BPSIG1 bis MB: BPSIG1) Stromkabel A der Rückwandplatine (BP: BP1 bis MB: BP1) Stromkabel B der Rückwandplatine (BP: BP3 für MB: BP3) SAS-Kabel (BP: PE2_A bis Adapter PERC) Systemplatine Adapter PERC...
Seite 191 Abbildung 142. Kabelführung - 24 x 2,5 -Zoll Festplattenrückwandplatine mit 4 x 2,5 -Zoll Adapter Mid Rückwandplatine des Festplattenfachs und 4 x 2,5 - Rückseite Festplattenrückwandplatine Rückwandplatine Signalkabel der Rückwandplatine (BP: BPSIG1 bis MB: BPSIG1) Stromkabel A der Rückwandplatine (BP: BP1 bis MB: BP1) Stromkabel B der Rückwandplatine (BP: BP3 für MB: BP3) SAS-Kabel (BP bis Mitte BP) SAS-Kabel (BP bis zur rückwärtigen BP)
Seite 192 Abbildung 143. Kabelführung - 24 x 2,5 -Zoll Festplattenrückwandplatine mit 4 x 2,5 - Rückseite Festplattenrückwandplatine Rückwandplatine Signalkabel der Rückwandplatine (BP: BPSIG1 bis MB: BPSIG1) Stromkabel A der Rückwandplatine (BP: BP1 bis MB: BP1) Stromkabel B der Rückwandplatine (BP: BP3 für MB: BP3) SAS-Kabel (BP bis zur rückwärtigen BP) Systemplatine Festplatten-Rückwandplatine...
Seite 193 Abbildung 144. Kabelführung - 24 x 2,5 -Zoll Festplattenrückwandplatine mit 12 SAS-plus 12 PCIe- und PERC Adapter Rückwandplatine Signalkabel der Rückwandplatine (BP: BPSIG1 bis MB: BPSIG1) Stromkabel A der Rückwandplatine (BP: BP1 bis MB: BP1) Stromkabel B der Rückwandplatine [BP: BP3 an Hauptplatine (BP3)] PC Kabel A der PC Ie-Karte 1 (BP: PCIE BP A2 bis RAID- PC Ie-Kabel B von PC Ie-Karte 1 (BP: PCIE BP B2 bis RAID-...
Seite 194 Abbildung 145. Kabelführung - 24 x 2,5 -Zoll des NV Rückwandplatine Rückwandplatine Signalkabel der Rückwandplatine A (BP: J_BP_SIG zur Hauptplatine) Stromkabel A der Rückwandplatine (BP: J_PWR_A zur PC Kabel A (BP: PE2_A und RAID-Controller) Hauptplatine) PC Kabel B (BP: PE2_B und RAID-Controller) Signalkabel der Rückwandplatine PC Ie-Karte auf Steckkarte 2 (Steckplatz 4) PC Ie-Karte auf Steckkarte 1 (Steckplatz 3)
Seite 195 Abbildung 146. Kabelführung - 24 x 2,5 -Zoll Festplattenrückwandplatine mit bis zu 24 NVMe oder bis zu 8 SAS/SATA-Laufwerke mit NVMe Rückwandplatine Signalkabel der Rückwandplatine A (BP: J_BP_SIG zur Hauptplatine) Stromkabel A der Rückwandplatine (BP: J_PWR_A zur SAS-Kabel (BP um Adapter PERC) Hauptplatine) PC Kabel A (BP: PE2_A und RAID-Controller) PC Kabel B (BP: PE2_B und RAID-Controller)
Seite 196 Abbildung 147. Kabelführung - 12 x 3,5 -Zoll Festplattenrückwandplatine mit Mini-PERC Rückwandplatine Signalkabel der Rückwandplatine (BP: BPSIG1 bis MB: BPSIG1) Stromkabel der Rückwandplatine (BP: BP1 bis MB: BP1) Systemplatine Mini-PERC SAS-Kabel (BP: Kabelanschluss J_SAS_A0_B0 zu Mini- PERC) Installieren und Entfernen von Systemkomponenten...
Seite 197 Abbildung 148. 12 x 3,5 -Zoll Festplattenrückwandplatine mit PERC Adapter Rückwandplatine Signalkabel der Rückwandplatine (BP: BPSIG1 bis MB: BPSIG1) Stromkabel der Rückwandplatine (BP: BP1 bis MB: BP1) Systemplatine Adapter PERC SAS-Kabel (BP: Kabelanschluss J_SAS_A0_B0 mit Adapter PERC) Installieren und Entfernen von Systemkomponenten...
Seite 198 Abbildung 149. Kabelführung - 12 x 3,5 -Zoll Festplattenrückwandplatine mit 4 x 3,5 Zoll (4 x 2,5 -Zoll Adapter) Mid Rückwandplatine des Festplattenfachs und 2 x 3,5 Zoll hinterer Festplattenrückwandplatine Rückwandplatine Signalkabel der Rückwandplatine (BP: BPSIG1 bis MB: BPSIG1) Stromkabel der Rückwandplatine (BP: BP1 bis MB: BP1) SAS-Kabel (BP: A1 BP SAS bis Mitte BP: J_SAS_A1, Kabelanschluss J_SAS_B1) SAS-Kabel (BP: A2 BP SAS bis zur rückwärtigen BP: J_SAS_1) 6...
Seite 199 Abbildung 150. Kabelführung - 12 x 3,5 -Zoll Festplattenrückwandplatine mit 4 x 3,5 Zoll (4 x 2,5 -Zoll Adapter) Mid Rückwandplatine des Festplattenfachs und 4 x 2,5 - Rückseite Festplattenrückwandplatine Rückwandplatine Signalkabel der Rückwandplatine (BP: BPSIG1 bis MB: BPSIG1) Stromkabel der Rückwandplatine (BP: BP1 bis MB: BP1) SAS-Kabel (BP: A1 BP SAS bis Mitte BP: J_SAS_A1, Kabelanschluss J_SAS_B1) SAS-Kabel (BP: A2 BP SAS bis zur rückwärtigen BP: J_SAS_1) 6...
Seite 200 Abbildung 151. Kabelführung - 12 x 3,5 -Zoll Festplattenrückwandplatine mit 2 x 3,5 Zoll hinterer Festplattenrückwandplatine Rückwandplatine Signalkabel der Rückwandplatine (Mitte BP: J_BP_SIG zur Hauptplatine) Stromkabel der Rückwandplatine (Mittlere BP: Anschluss SAS-Kabel (BP: BP: A1 BP SAS bis zur rückwärtigen BP: J_BP_PWR zur Hauptplatine) J_SAS_A1, Kabelanschluss J_SAS_B1) Systemplatine...
Seite 201: Systembatterie
Abbildung 152. Kabelführung - 12 x 3,5 -Zoll Festplattenrückwandplatine mit 4 x 2,5 - Rückseite Festplattenrückwandplatine Rückwandplatine Signalkabel der Rückwandplatine (Mitte BP: J_BP_SIG zur Hauptplatine) Stromkabel der Rückwandplatine (Mittlere BP: Anschluss SAS-Kabel (BP: BP: A1 BP SAS bis zur rückwärtigen BP: J_BP_PWR zur Hauptplatine) J_SAS_A1, Kabelanschluss J_SAS_B1) Systemplatine...
Seite 202: Optionaler Interner Usb-Speicherstick
VORSICHT: Um Beschädigungen am Batteriesockel zu vermeiden, müssen Sie den Sockel fest abstützen, wenn Sie eine Batterie installieren oder entfernen. Hebeln Sie die Systembatterie mit einem Stift aus Kunststoff heraus. Abbildung 153. Entfernen der Systembatterie Um eine neue Systembatterie einzusetzen, halten Sie die Batterie mit dem positiven Pol (+) nach oben und schieben Sie sie unter die Sicherungslaschen.
Seite 203: Austauschen Des Optionalen Internen Usb-Speichersticks
Austauschen des optionalen internen USB-Speichersticks Voraussetzungen VORSICHT: Damit der USB-Speicherstick andere Komponenten im Servermodul nicht behindert, darf er die folgenden maximalen Abmessungen nicht überschreiten: 15,9 mm Breite x 57,15 mm Länge x 7,9 mm Höhe. Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise.
Seite 204: Entfernen Eines Netzteilplatzhalters
Bei aktivierter Hot-Spare-Funktion wird ein redundantes Netzteil in den Ruhemodus geschaltet. Das aktive Netzteil unterstützt 100 % des Systems Last und arbeitet daher mit höherer Effizienz. Das Netzteil im Ruhezustand überwacht die Ausgangsspannung des aktiven Netzteils. Wenn die Ausgangsspannung des aktiven Netzteils abfällt, kehrt das redundante Netzteil im Ruhemodus in einen aktiven Zustand mit Leistungsabgabe zurück.
Seite 205: Entfernen Eines Netzteils
Abbildung 156. Einsetzen des Netzteilplatzhalters Entfernen eines Netzteils Das Verfahren zum Entfernen von Wechselstrom- und Gleichstromnetzteilen ist identisch. Voraussetzungen VORSICHT: Das System benötigt ein Netzteil für den Normalbetrieb. Entfernen und ersetzen Sie bei Systeme mit redundanter Stromversorgung nur ein Netzteil auf einmal, wenn das System eingeschaltet ist. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.
Seite 206: Installieren Einer Netzteileinheit
Installieren einer Netzteileinheit Das Verfahren für das Installieren Wechselstrom- und Gleichstromnetzteilen identisch ist. Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Stellen Sie bei Systeme, die redundante Netzteile unterstützen, sicher, dass beide Netzteile vom gleichen Typ sind und die maximale Ausgangsleistung identisch ist. ANMERKUNG: Die maximale Ausgangsleistung (in Watt) ist auf dem Netzteiletikett angegeben.
Seite 207: Eingangsanforderungen
WARNUNG: Bei Geräten, die –(48–60) V-Gleichstrom-Netzteile verwenden, muss ein qualifizierter Elektriker alle Verbindungen zum Gleichstrom und zu Sicherheitsanlagen herstellen. Versuchen Sie nicht, die Verbindung zum Gleichstrom und zu Sicherheitsanlagen selbst herzustellen. Alle elektrischen Verkabelungen müssen den zutreffenden lokalen oder nationalen Regeln und Verfahren entsprechen.
Seite 208: Montieren Des Eingangs-Gleichstromkabels
Schritte Entfernen Sie die Isolierung an den Enden der grünen/gelben Kupferkabel auf einer Länge von ca. 4,5 mm (0,175 Zoll) Verwenden Sie eine Handcrimpzange (Tyco Electronics, 58433-3 oder ähnlich) und crimpen Sie den Ringzungenanschluss (Jeeson Terminals Inc., R5-4SA oder ähnlich) an das grüne oder gelbe Kabel (Schutzerdungsleiter). Verbinden Sie das Schutzerdungskabel mit der Erdungsklemme und verwenden Sie dabei eine Mutter 6/-32 mit Sicherungsscheibe.
Seite 209: Installieren Der Systemplatine
Erweiterungskarten und Erweiterungskarten-Riser Integrierte Speichercontrollerkarte Optionale IDSDM- oder vFlash-Karte Optionaler interner USB-Speicherstick (falls installiert) Prozessor und Kühlkörpermodul Prozessorplatzhalter (falls installiert) VORSICHT: Um Schäden am Prozessorsockel beim Austausch einer fehlerhaften Systemplatine zu vermeiden, stellen Sie sicher, dass der Prozessorsockel mit der Staubschutzabdeckung des Prozessors abgedeckt wird.
Seite 210 VORSICHT: Heben Sie die Systemplatinenbaugruppe nicht an einem Speichermodul, einem Prozessor oder anderen Komponenten an. VORSICHT: Stellen Sie sicher, dass die System beim Einsetzen der Systemplatine in das Gehäuse nicht beschädigt wird. Halten Sie den Systemplatinenhalter und den blauen Freigabestift fest, neigen Sie die Systemplatine und senken Sie sie in das System Schieben Sie die Systemplatine in Richtung der Systemrückseite, bis der Freigabestift einrastet.
Seite 211: Wiederherstellen Der Service-Tag-Nummer Mit Easy Restore
Verwenden Sie die Funktion Easy Restore (Einfache Wiederherstellung), um die Service-Tag-Nummer wiederherzustellen. Weitere Informationen finden Sie unter Wiederherstellen der Service-Tag-Nummer mit Easy Restore. Geben Sie die Service-Tag-Nummer manuell ein, wenn sie nicht im Backup-Flash-Gerät gesichert wurde. Weitere Informationen finden Sie unter Eingeben der System-Service-Tag-Nummer über das System-Setup.
Seite 212: Eingeben Der System-Service-Tag-Nummer Über Das System-Setup
Eingeben der System-Service-Tag-Nummer über das System-Setup Wenn die Funktion „Easy Restore“ (Einfache Wiederherstellung) fehlschlägt, um die Service-Tag-Nummer wiederherzustellen, verwenden Sie das System-Setup, um die Service-Tag-Nummer einzugeben. Schalten Sie das System ein. Drücken Sie <F2>, um das System-Setup aufzurufen. Klicken Sie auf Service Tag Settings (Service-Tag-Einstellungen). Geben Sie die Service-Tag-Nummer ein.
Seite 213: Installieren Des Tpm-Moduls
Drücken Sie die Kunststoffniete vom TPM-Anschluss weg und drehen Sie sie 90° entgegen dem Uhrzeigersinn, um sie von der Systemplatine zu lösen. Ziehen Sie die Kunststoffniete aus dem Schlitz in der Systemplatine. Installieren des TPM-Moduls Schritte Um das TPM zu installieren, richten Sie die Platinenstecker am TPM am Steckplatz auf dem TPM-Anschluss aus. Setzen Sie das TPM mit dem TPM-Anschluss so ein, dass die Kunststoffklammer an der Aussparung auf der Systemplatine ausgerichtet ist.
Seite 214: Initialisieren Des Tpm 2.0 Für Txt-Benutzer
Klicken Sie auf dem Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS) → System Security Settings (Systemsicherheitseinstellungen). Wählen Sie in der Option Intel TXT Ein. Initialisieren des TPM 2.0 für TXT-Benutzer Drücken Sie beim Systemstart auf F2, um das System-Setup aufzurufen. Klicken Sie auf dem Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS) >...
Seite 215: Installieren Des Linken Bedienfelds
Abbildung 162. Entfernen des linken Bedienfelds Nächster Schritt Installieren des linken Bedienfelds Installieren des linken Bedienfelds Voraussetzung Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Schritte Verlegen Sie das Bedienfeldkabel durch die Seitenwand des Systems. Richten Sie die linke Bedienfeldbaugruppe an dem Bedienfeldsteckplatz am System aus und setzen Sie sie dann in diesen Steckplatz ein.
Seite 216: Entfernen Des Rechten Bedienfelds
Abbildung 163. Installieren des linken Bedienfelds Nächste Schritte Installieren Sie das Kühlgehäuse. Installieren Sie die Kühlungslüfterbaugruppe. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen des rechten Bedienfelds Voraussetzungen Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise.
Seite 217: Installieren Des Rechten Bedienfelds
Abbildung 164. Entfernen des Bedienfelds Nächster Schritt Installieren des rechten Bedienfelds Installieren des rechten Bedienfelds Voraussetzung Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte Führen Sie das Bedienfeldkabel und das VGA-Kabel durch die Seitenwand des Systems. Richten Sie das Bedienfeld an dem Bedienfeldsteckplatz am System aus und befestigen Sie das Bedienfeld am System. Schließen Sie das VGA Kabel an der Systemplatine an.
Seite 218 Abbildung 165. Installieren des rechten Bedienfelds Nächste Schritte Bauen Sie die Lüfterbaugruppe ein. Installieren Sie das Kühlgehäuse. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Installieren und Entfernen von Systemkomponenten...
Seite 219: Verwenden Der Systemdiagnose
Verwenden der Systemdiagnose Führen Sie bei Störungen im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems verwenden.
Seite 220: Bedienelemente Der Systemdiagnose
Bedienelemente der Systemdiagnose Menü Beschreibung Konfiguration Zeigt die Konfigurations- und Statusinformationen für alle erkannten Geräte an. Results Zeigt die Ergebnisse aller durchgeführten Tests an. (Ergebnisse) Systemzustand Liefert eine aktuelle Übersicht über die Systemleistung. Ereignisprotokoll Zeigt ein Protokoll der Ergebnisse aller Tests, die auf dem System durchgeführt wurden, und die dazugehörigen Zeitstempel an.
Seite 221: Jumper Und Anschlüsse
Jumper und Anschlüsse Dieses Thema enthält spezifische Informationen über die Jumper. Darüber hinaus bietet es einige grundlegende Informationen zu Jumpern und Switches und beschreibt die Anschlüsse auf den verschiedenen Platinen des Systems. Jumper auf der Systemplatine Hilfe des Systems zu deaktivieren und Setup-Kennwörter . Sie müssen wissen die Anschlüsse auf der Systemplatine Komponenten zu installieren und Kabel korrekt.
Seite 222: Jumper Und Anschlüsse Auf Der Systemplatine
Jumper und Anschlüsse auf der Systemplatine Abbildung 166. Jumper und Anschlüsse auf der Systemplatine Tabelle 48. Jumper und Anschlüsse auf der Systemplatine Element Anschluss Beschreibung J_ODD Stromanschluss für optisches Laufwerk A7, A1, A8, A2, A9, A3 Speichermodulsockel J_FAN2U_6 Anschluss für Systemlüfter 6 J_BP3 Stromanschluss der Rückwandplatine 3 J_FAN2U_5...
Seite 223 Element Anschluss Beschreibung INTRUSION_DET Anschluss für Gehäuseeingriffschalter B7, B1, B8, B2, B9, B3 Speichermodulsockel J_FAN2U_3 Anschluss für Kühlungslüfter 3 J_FAN2U_2 Anschluss für Kühlungslüfter 2 J_BP_SIG1 Signalanschluss der Rückwandplatine 1 B6, B12, B5, B11, B4, B10 Speichermodulsockel J_BP1 Stromanschluss der Rückwandplatine 1 J_FAN2U_1 Anschluss für Kühlungslüfter 1 P_LFT_CP...
Seite 224: Jumper-Einstellungen Auf Der Systemplatine
Element Anschluss Beschreibung P_RGT_CP Rechter Bedienfeldanschluss Jumper-Einstellungen auf der Systemplatine Informationen über das Zurücksetzen des Kennwort-Jumpers, der zum Deaktivieren eines Kennworts verwendet wird, finden Sie im Abschnitt Deaktivieren eines vergessenen Kennworts. Tabelle 49. Jumper-Einstellungen auf der Systemplatine Jumper Stellung Beschreibung PWRD_EN Die Kennwortfunktion ist aktiviert.
Seite 225 Schließen Sie das System wieder an das Stromnetz an und schalten Sie das System sowie alle angeschlossenen Peripheriegeräte ein. Legen Sie ein neues System- und/oder Administratorkennwort fest. Jumper und Anschlüsse...
Seite 226: Wie Sie Hilfe Bekommen
Internetverbindung verfügen, können Sie Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell EMC Produktkatalog finden. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Verkauf, den technischen Support und den Kundendienst von Dell EMC: Rufen Sie Dell.com/support/home...
Seite 227: Quick Resource Locator (Qrl) Für Das Poweredge R740Xd-System
übermittelt sie an den technischen Support von Dell EMC. • Automatische Erfassung von Diagnosedaten: SupportAssist erfasst automatisch Informationen zum Systemstatus Ihrer Geräte und lädt sie über eine sichere Verbindung auf Dell EMC hoch. Anhand dieser Informationen kann der technische Support von Dell EMC das Problem diagnostizieren. •...
Seite 228: Informationen Zum Recycling Oder Zum Service Am Ende Der Nutzungsdauer
Informationen zum Recycling oder zum Service am Ende der Nutzungsdauer Für dieses Produkt werden in bestimmten Ländern Rücknahme- und Recycling-Services angeboten. Wenn Sie Systemkomponenten entsorgen möchten: Besuchen Sie Dell.com/recyclingworldwide und wählen Sie das gewünschte Land aus. Wie Sie Hilfe bekommen...

Dell EMC PowerEdge R740xd Installations- Und Servicehandbuch

1 Poweredge R740Xd-System - Übersicht

2 Dokumentationsangebot

3 Technische Daten

4 Anfängliche Systemeinrichtung und Erstkonfiguration

5 Anwendungen zur Systemverwaltung vor dem Start des Betriebssystems

6 Installieren und Entfernen von Systemkomponenten

7 Verwenden der Systemdiagnose

8 Jumper und Anschlüsse

9 Wie Sie Hilfe Bekommen

Quicklinks

Verwandte Anleitungen für Dell EMC PowerEdge R740xd

Inhaltszusammenfassung für Dell EMC PowerEdge R740xd
