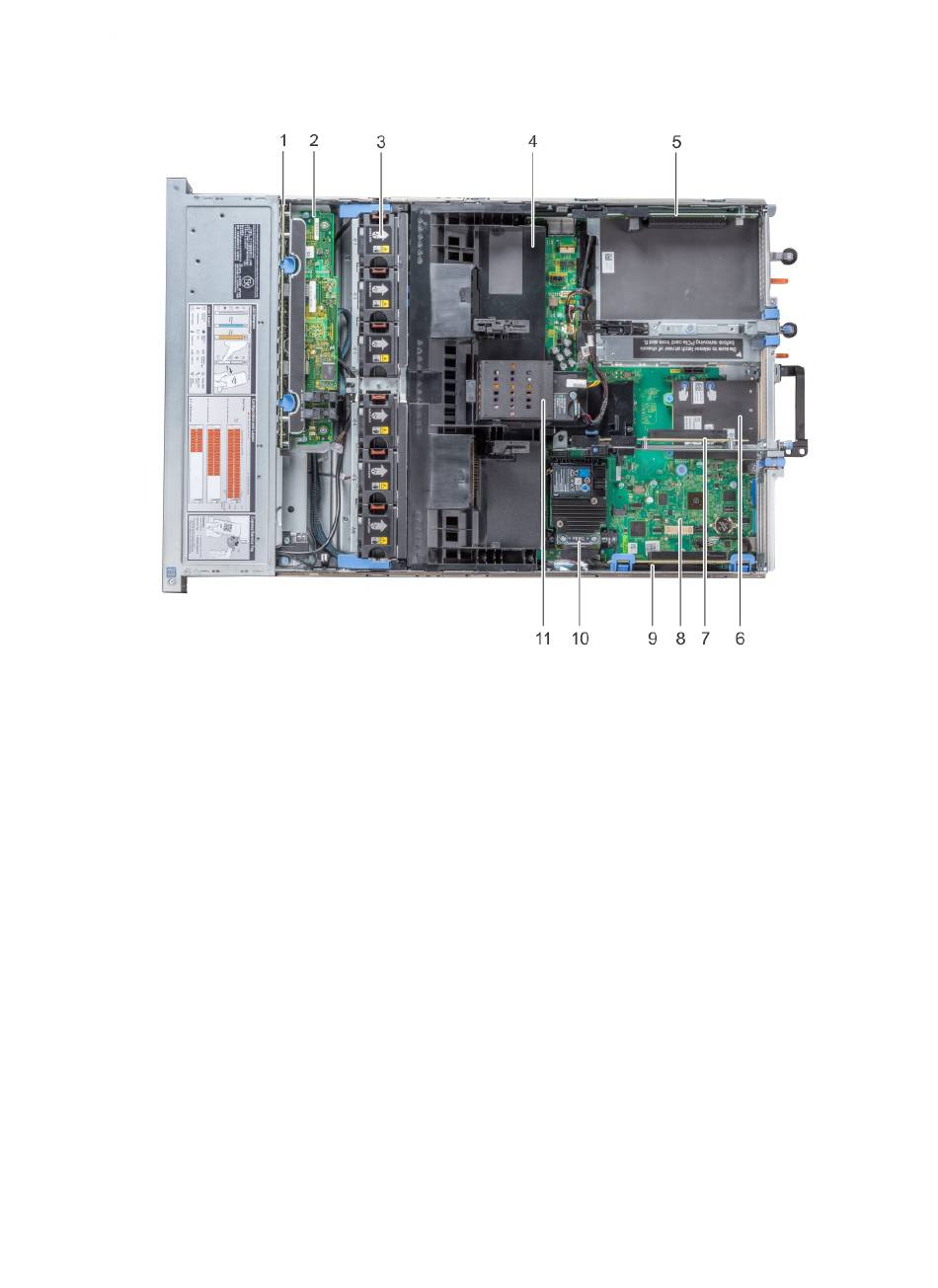

Abbildung 30. Das Innere des Systems - NVDIMM-N Akku
1 Festplattenrückwandplatine
3 Kühlungslüfter in der Kühlungslüfterbaugruppe (6)
5 Erweiterungskarten-Riser 3
7 Erweiterungskarten-Riser 2
9 Erweiterungskarten-Riser 1
11 NVDIMM-N-Batterie
2 SAS-Rückwandplatine-Erweiterungskarte
4 Kühlgehäuse
6 Netzwerkzusatzkarte
8 Systemplatine
10 Integrierte Speichercontrollerkarte
