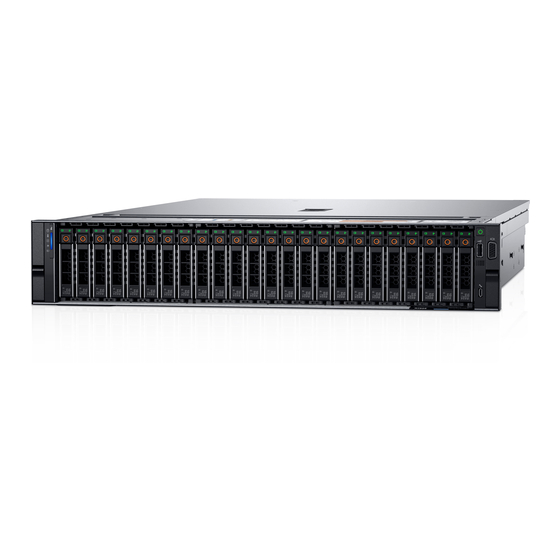

Seite 1 Dell EMC PowerEdge R7525 Installations- und Service-Handbuch Vorschriftenmodell: E68S Vorschriftentyp: E68S001 Juni 2021 Rev. A12...
Seite 2 Hinweise, Vorsichtshinweise und Warnungen ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie Ihr Produkt besser einsetzen können. VORSICHT: Ein VORSICHTSHINWEIS warnt vor möglichen Beschädigungen der Hardware oder vor Datenverlust und zeigt, wie diese vermieden werden können. WARNUNG: Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann.
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Über dieses Dokument.......................7 Kapitel 2: System-übersicht......................8 Frontansicht des Systems..............................8 Ansicht des linken Bedienfelds............................11 Ansicht des rechten Bedienfelds..........................12 Rückansicht des Systems..............................13 Das Systeminnere.................................17 Ausfindigmachen des Express-Servicecodes und der Service-Tag-Nummer..............18 Etikett mit Systeminformationen............................19 Matrix für Schienendimensionierung und Rackkompatibilität..................22 Kapitel 3: Anfängliche Systemeinrichtung und Erstkonfiguration............
Seite 4 Installieren des linken Bedienfelds..........................46 Luftstromverkleidung................................48 Entfernen des Kühlgehäuses............................48 Luftstromverkleidung einbauen........................... 48 Entfernen des GPU-Kühlgehäuses..........................49 Anbringen des GPU-Kühlgehäuses..........................50 Entfernen der oberen Abdeckung des GPU-Kühlgehäuses..................51 Anbringen der oberen Abdeckung des GPU-Kühlgehäuses..................52 Kühllüfter....................................53 Entfernen der Lüftergehäusebaugruppe........................53 Installieren der Baugruppe des Lüftergehäuses......................54 Entfernen eines Kühlungslüfters..........................
Seite 5 Richtlinien zum Einsetzen von Erweiterungskarten....................93 Entfernen des Erweiterungskarten-Risers........................ 161 Installieren des Erweiterungskarten-Risers.......................163 Entfernen einer Erweiterungskarte aus dem Erweiterungskarten-Riser.............. 166 Installieren einer Erweiterungskarte im Erweiterungskarten-Riser................ 167 Entfernen der Erweiterungskarten-Riser voller Baulänge..................169 Installieren des Erweiterungskarten-Risers voller Baulänge..................171 Entfernen einer GPU..............................173 Installieren einer GPU..............................175 Optionaler serieller COM-Port............................178 Entfernen des seriellen COM-Ports...........................178...
Seite 6 Integrierte Dell Systemdiagnose..........................234 Kapitel 8: Wie Sie Hilfe bekommen....................235 Informationen zum Recycling oder End-of-Life-Service..................... 235 Kontaktaufnahme mit Dell..............................235 Zugriff auf Systeminformationen mithilfe von QRL......................235 Quick Resource Locator (QRL) für das PowerEdge R7525-System..............236 Automatische Unterstützung mit SupportAssist......................236 Kapitel 9: Dokumentationsangebot....................237 Inhaltsverzeichnis...
Seite 7: Kapitel 1: Über Dieses Dokument
Über dieses Dokument Dieses Dokument bietet eine Übersicht über das System, Informationen zur Installation und zum Austausch von Komponenten, technische Daten, Diagnosetools und Richtlinien, die bei der Installation bestimmter Komponenten befolgt werden müssen. Über dieses Dokument...
Seite 8: Kapitel 2: System-Übersicht
GPUs für Privatanwender sollten nicht in Enterprise Server-Produkten installiert oder verwendet werden. Weitere Informationen zu unterstützten Laufwerken finden Sie im Abschnitt www.dell.com/poweredgemanuals. Weitere Informationen finden Sie in den technischen Daten des Dell EMC PowerEdge R7525 auf der Seite mit der Produktdokumentation. Themen: •...
Seite 9 Abbildung 2. Vorderansicht eines Systems mit 16 x 2,5-Zoll-Laufwerken Abbildung 3. Vorderansicht eines Systems mit 8 x 2,5-Zoll-Laufwerken Abbildung 4. Vorderansicht eines Systems mit 12 x 3,5-Zoll-Laufwerken Tabelle 1. Verfügbare Funktionen auf der Vorderseite des Systems Element Anschlüsse, Felder und Symbol Beschreibung Steckplätze...
Seite 10 Tabelle 1. Verfügbare Funktionen auf der Vorderseite des Systems (fortgesetzt) Element Anschlüsse, Felder und Symbol Beschreibung Steckplätze firmwarebezogene Bestandsinformationen sowie verschiedene Diagnose- und Fehlerinformationen auf Systemebene gesammelt, die zur Behebung von Systemfehlern genutzt werden können. Weitere Informationen finden Sie im Das iDRAC- Benutzerhandbuch finden Sie unter https://www.dell.com/ idracmanuals...
Seite 11: Ansicht Des Linken Bedienfelds
Weitere Informationen zu den Ports finden Sie im Abschnitt www.Dell.com/poweredgemanuals Weitere Informationen finden Sie in den technischen Daten des Dell EMC PowerEdge R7525 auf der Seite mit der Produktdokumentation. Ansicht des linken Bedienfelds Abbildung 6. Linkes Bedienfeld ohne optionale iDRAC Quick Sync 2-Anzeige Abbildung 7.
Seite 12: Ansicht Des Rechten Bedienfelds
Tabelle 3. Linkes Bedienfeld (fortgesetzt) Element Anzeige, Taste oder Symbol Beschreibung Anschluss Anzeige für Systemzustand Zeigt den Systemzustand an. Weitere Informationen finden Sie im und System-ID Abschnitt Anzeigecodes für Systemzustand und System-ID. Anzeige für iDRAC Quick Zeigt an, ob die Option iDRAC Quick Sync 2-Wireless aktiviert Sync-2 (Wireless) ist.
Seite 13: Rückansicht Des Systems
Tabelle 4. Rechtes Bedienfeld (fortgesetzt) Elem Anzeige oder Taste Symbol Beschreibung Benutzerhandbuch finden Sie unter https://www.dell.com/ idracmanuals. ANMERKUNG: Sie können iDRAC Direct konfigurieren, indem Sie ein USB-auf-Mikro-USB (Typ AB)-Kabel verwenden, das Sie mit Ihrem Laptop oder Tablet verbinden können. Die Kabellänge darf 0,91 m (3 Fuß) nicht überschreiten.
Seite 14 Tabelle 5. Rückansicht des Systems (fortgesetzt) Element Anschlüsse, Bedienfelder Symbol Beschreibung und Steckplätze PCIe-Erweiterungskarten- k. A. Über den Erweiterungskarten-Riser lassen sich PCI Express- Riser 3 (Steckplatz 4 und Erweiterungskarten anschließen. Weitere Informationen zu den von Steckplatz 5) Ihrem System unterstützten Erweiterungskarten finden Sie im Abschnitt www.dell.com/poweredgemanuals.
Seite 15 Abbildung 10. Rückansicht des Systems mit 2 x 2,5-Zoll-Laufwerksmodul (hinten) Tabelle 6. Rückansicht des Systems mit 2 x 2,5-Zoll-Laufwerksmodul (hinten) Element Anschlüsse, Bedienfelder Symbol Beschreibung und Steckplätze PCIe-Erweiterungskarten- k. A. Über den Erweiterungskarten-Riser lassen sich PCI Express- Riser 1 (Steckplatz 1 und Erweiterungskarten anschließen.
Seite 16 Weitere Informationen zu den PSU-Konfigurationen finden Sie im Abschnitt www.dell.com/poweredgemanuals. Weitere Informationen zu den Ports finden Sie im Abschnitt www.Dell.com/poweredgemanuals Weitere Informationen finden Sie in den technischen Daten des Dell EMC PowerEdge R7525 auf der Seite mit der Produktdokumentation. System-übersicht...
Seite 17: Das Systeminnere
Das Systeminnere Abbildung 11. Das Systeminnere 1. Griff 2. Platzhalter für Riser 1 3. Netzteil (PSU 1) 4. BOSS S2-Kartensteckplatz 5. Riser 2 6. Kühlkörper für Prozessor 1 7. Speicher-DIMM-Sockel für Prozessor 1 (E,F,G,H) 8. Lüfterbaugruppe 9. Service-Tag-Nummer 10. Laufwerkrückwandplatine 11.
Seite 18: Ausfindigmachen Des Express-Servicecodes Und Der Service-Tag-Nummer
Abbildung 12. Das Innere des Systems mit Risern voller Länge 1. Lüftergehäusebaugruppe 2. Kühllüfter 3. GPU-Kühlgehäuse 4. Obere Abdeckung des GPU-Kühlgehäuses 5. Riser 3 6. Riser 4 7. Griff 8. Riser 1 9. Laufwerkrückwandplatine 10. Service-Tag-Nummer Ausfindigmachen des Express-Servicecodes und der Service-Tag-Nummer Der Express-Servicecode und die Service-Tag-Nummer sind einzigartig und dienen zur Identifizierung des Systems.
Seite 19: Etikett Mit Systeminformationen
Das Mini-Enterprise-Service-Tag (MEST)-Schild befindet sich auf der Rückseite des Systems und enthält die Service-Tag (ST)-Nummer, den Express-Servicecode (Exp Svc Code) und das Herstellungsdatum (Mfg. Date). Mithilfe des Exp Svc Code kann Dell EMC Support- Anrufe an den richtigen Mitarbeiter weiterleiten.
Seite 20 Abbildung 14. Service-Informationen System-übersicht...
Seite 21 Abbildung 15. Speicherinformationen und Anschlüsse auf der Systemplatine Abbildung 16. LED-Verhalten, Konfiguration und Layout, Express-Service-Tag für 2,5-Zoll-HDD-System System-übersicht...
Seite 22: Matrix Für Schienendimensionierung Und Rackkompatibilität
Abbildung 17. LED-Verhalten, Konfiguration und Layout, Express-Service-Tag für 3,5-Zoll-HDD-System Matrix für Schienendimensionierung und Rackkompatibilität Detaillierte Informationen zu den Schienenlösungen, die mit Ihrem System kompatibel sind, finden Sie in der Dell EMC Enterprise Matrix für Schienendimensionierung und Rackkompatibilität, die unter https://i.dell.com/sites/csdocuments/Business_solutions_engineering- Docs_Documents/en/rail-rack-matrix.pdf...
Seite 23: Kapitel 3: Anfängliche Systemeinrichtung Und Erstkonfiguration
Der Integrated Dell Remote Access Controller (iDRAC) wurde entwickelt, um Ihre Produktivität als Systemadministrator zu steigern und die Gesamtverfügbarkeit der Dell EMC Server zu verbessern. Der iDRAC warnt Sie bei Systemproblemen, hilft Ihnen bei der Remote-Verwaltung und reduziert die Notwendigkeit für physischen Zugriff auf das System.
Seite 24: Optionen Für Die Anmeldung Bei Idrac
Tabelle 7. Schnittstellen für die Einrichtung der iDRAC-IP-Adresse (fortgesetzt) Schnittstelle Dokumentationslinks Sie für das systemspezifische Handbuch für den Dell Remote Access Controller zu https://www.dell.com/poweredgemanuals > Produkt-Support-Seite Ihres Systems > Handbücher und Dokumente. ANMERKUNG: Informationen zum Ermitteln der aktuellsten iDRAC-Version für Ihre Plattform und zur neuesten Dokumentationsversion finden Sie im Artikel in der Wissensdatenbank unter https://www.dell.com/support/...
Seite 25: Ressourcen Für Die Installation Des Betriebssystems
ANMERKUNG: Weitere Informationen über Installations- und Anleitungsvideos für vom PowerEdge-System unterstützte Betriebssysteme finden Sie unter Unterstützte Betriebssysteme für Dell EMC PowerEdge-Systeme. Optionen zum Herunterladen der Firmware Sie können die Firmware von der Dell Support-Website herunterladen. Weitere Informationen finden Sie im Abschnitt...
Seite 26: Optionen Zum Herunterladen Und Installieren Von Bs-Treibern
1. Rufen Sie www.dell.com/support/drivers auf. 2. Geben Sie die Service-Tag-Nummer des Systems in das Feld Geben Sie eine Dell-Service-Tag-Nummer, eine Dell EMC Produkt-ID oder ein Modell ein ein und drücken Sie die Eingabetaste. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, wählen Sie PC erkennen, um die Service-Tag-Nummer automatisch zu erkennen, oder klicken Sie auf Alle Produkte durchsuchen und navigieren Sie zu Ihrem Produkt.
Seite 27: Kapitel 4: Installieren Und Entfernen Von Systemkomponenten
Installieren und Entfernen von Systemkomponenten Themen: • Sicherheitshinweise • Vor der Arbeit an Komponenten im Inneren Ihres Systems • Nach der Arbeit an Komponenten im Inneren des Systems • Empfohlene Werkzeuge • Kabelführung • RIO-Karte • Optionale Frontverkleidung • Systemabdeckung •...
Seite 28: Vor Der Arbeit An Komponenten Im Inneren Ihres Systems
werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise. VORSICHT: Um einen ordnungsgemäßen Betrieb und eine ausreichende Kühlung sicherzustellen, müssen alle Schächte im System und Lüfter zu jeder Zeit mit einer Komponente oder einem Platzhalter bestückt sein. ANMERKUNG: Es wird empfohlen, bei Arbeiten an Komponenten im Inneren des Systems immer eine antistatische Unterlage zu verwenden und ein Erdungsarmband zu tragen.
Seite 29: Empfohlene Werkzeuge
Empfohlene Werkzeuge Sie benötigen die folgenden Werkzeuge, um den Entfernungs- und Installationsvorgang durchzuführen: ● Schlüssel für das Schloss der Frontverkleidung. Dieser Schlüssel wird nur benötigt, wenn das System über eine Blende verfügt. ● Kreuzschlitzschraubenzieher Nr. 1 ● Kreuzschlitzschraubenzieher Nr. 2 ●...
Seite 30 Abbildung 19. 8 x 3,5 Zoll Abbildung 20. 12 x 3,5 Zoll mit rückseitigen Festplattenlaufwerken Installieren und Entfernen von Systemkomponenten...
Seite 31 Abbildung 21. 24 x 2,5-Zoll-SAS/SATA-Festplatten Abbildung 22. 12 x 3,5 Zoll mit NVMe Installieren und Entfernen von Systemkomponenten...
Seite 32 Abbildung 23. 24 x 2,5 Zoll mit NVMe Abbildung 24. 16 x 2,5 Zoll Installieren und Entfernen von Systemkomponenten...
Seite 33 Abbildung 25. 8 x 2,5 Zoll mit NVMe Abbildung 26. 8 x 2,5 Zoll mit NVMe Installieren und Entfernen von Systemkomponenten...
Seite 34 Abbildung 27. 8 x 2,5 Zoll mit NVMe Abbildung 28. 16 x 2,5 Zoll mit NVMe und GPUs Installieren und Entfernen von Systemkomponenten...
Seite 35: Rio-Karte
Abbildung 29. 8 x 2,5 Zoll mit NVMe und GPUs RIO-Karte Entfernen der hinteren E/A-Karte (Rear Input Output, RIO) Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems..
Seite 36: Installieren Der Rio-Karte
Abbildung 30. Entfernen der RIO-Karte Nächste Schritte Setzen Sie die RIO-Karte wieder ein. Installieren der RIO-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. Entfernen Sie die Systemplatine.
Seite 37: Optionale Frontverkleidung
Abbildung 31. Installieren der RIO-Karte Nächste Schritte Bauen Sie die Systemplatine ein. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. Optionale Frontverkleidung Frontblende entfernen Das Verfahren zum Entfernen der Frontblende mit und ohne LCD-Display ist identisch. Voraussetzungen 1.
Seite 38: Frontblende Anbringen
Abbildung 32. Frontblende entfernen Nächste Schritte Bringen Sie die Frontverkleidung wieder Frontblende anbringen Das Verfahren zum Anbringen der Frontblende mit und ohne LCD-Display ist identisch. Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Machen Sie den Schlüssel der Frontverkleidung ausfindig und entfernen Sie ihn. ANMERKUNG: Die Blende ist ein Teil des LCD-Blendenpakets.
Seite 39: Systemabdeckung
Abbildung 33. Frontblende anbringen Systemabdeckung Systemabdeckung entfernen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus. 3. Trennen Sie das System von der Netzstromversorgung und den Peripheriegeräten. Schritte 1. Drehen Sie mit einem 1/4-Zoll-Flachkopfschraubendreher oder einem Kreuzschlitzschraubendreher Nr. 2 die Verriegelung gegen den Uhrzeigersinn in die geöffnete Position.
Seite 40: Systemabdeckung Anbringen
Abbildung 34. Systemabdeckung entfernen Nächste Schritte Bringen Sie die Systemabdeckung wieder Systemabdeckung anbringen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. 3. Stellen Sie sicher, dass alle internen Kabel angeschlossen und korrekt geführt sind und keine Werkzeuge oder zusätzliche Bauteile im System zurückbleiben.
Seite 41: Laufwerk-Rückwandplatinenabdeckung
Abbildung 35. Systemabdeckung anbringen Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. Laufwerk-Rückwandplatinenabdeckung Laufwerkrückwandplatinenabdeckung entfernen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 42: Laufwerkrückwandplatinenabdeckung Installieren
Abbildung 36. Laufwerkrückwandplatinenabdeckung entfernen Nächste Schritte Bringen Sie die Abdeckung der Laufwerkrückwandplatine wieder Laufwerkrückwandplatinenabdeckung installieren Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte 1. Richten Sie die Abdeckung der Laufwandrückwandplatine auf die Führungsschlitze am System aus. 2. Schieben Sie die Abdeckung der Laufwandrückwandplatine in Richtung der Rückseite des Systems, bis sie einrastet. Installieren und Entfernen von Systemkomponenten...
Seite 43: Bedienfeld
Abbildung 37. Laufwerkrückwandplatinenabdeckung installieren Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. Bedienfeld Entfernen des rechten Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems..
Seite 44: Installieren Des Rechten Bedienfelds
Abbildung 38. Entfernen des rechten Bedienfelds Nächste Schritte Bauen Sie das rechte Bedienfeld wieder ein.. Installieren des rechten Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 45: Entfernen Des Linken Bedienfelds
ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz. Abbildung 39. Installieren des rechten Bedienfelds Nächste Schritte Installieren Sie die Halterung der Seitenwand. Installieren Sie die Kühlungslüfterbaugruppe. Installieren der Laufwerk-Rückwandplatinenabdeckung. Bauen Sie das Kühlgehäuse ein (falls entfernt).
Seite 46: Installieren Des Linken Bedienfelds
Schritte 1. Trennen Sie das Bedienfeldkabel vom Anschluss auf der Systemplatine. 2. Entfernen Sie die Schrauben zur Befestigung des linken Bedienfelds und der Kabelabdeckung des linken Bedienfelds am System mit einem Kreuzschlitzschraubendreher Nr. 1. 3. Greifen Sie das linke Bedienfeldkabel und schieben Sie das linke Bedienfeld aus dem System heraus. ANMERKUNG: Merken Sie sich, wie das Kabel verlegt ist, wenn Sie das rechte Bedienfeld aus dem System entfernen.
Seite 47 4. Ziehen Sie die Schrauben zur Befestigung des linken Bedienfelds und der Kabelabdeckung des linken Bedienfelds am System mit einem Kreuzschlitzschraubendreher Nr. 1 an. ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz. Abbildung 41.
Seite 48: Luftstromverkleidung
Luftstromverkleidung Entfernen des Kühlgehäuses Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse. Das System kann andernfalls schnell überhitzen, was zum Abschalten des Systems und zu Datenverlust führt. 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 49: Entfernen Des Gpu-Kühlgehäuses
2. Senken Sie das Kühlgehäuse ins System ab, bis es fest eingesteckt ist. Abbildung 43. Luftstromverkleidung einbauen Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen des GPU-Kühlgehäuses Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse. Das System kann andernfalls schnell überhitzen, was zum Abschalten des Systems und zu Datenverlust führt.
Seite 50: Anbringen Des Gpu-Kühlgehäuses
Abbildung 44. Entfernen des GPU-Kühlgehäuses Nächste Schritte Bauen Sie das Kühlgehäuse wieder ein. Anbringen des GPU-Kühlgehäuses Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Schritte 1.
Seite 51: Entfernen Der Oberen Abdeckung Des Gpu-Kühlgehäuses
Abbildung 45. Anbringen des GPU-Kühlgehäuses Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen der oberen Abdeckung des GPU-Kühlgehäuses Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse. Das System kann andernfalls schnell überhitzen, was zum Abschalten des Systems und zu Datenverlust führt.
Seite 52: Anbringen Der Oberen Abdeckung Des Gpu-Kühlgehäuses
Abbildung 46. Entfernen der oberen Abdeckung des GPU-Kühlgehäuses Nächste Schritte Bringen Sie die obere Abdeckung des GPU-Kühlgehäuses wieder Anbringen der oberen Abdeckung des GPU-Kühlgehäuses Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 53: Kühllüfter
Abbildung 47. Anbringen der oberen Abdeckung des GPU-Kühlgehäuses Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. Kühllüfter Entfernen der Lüftergehäusebaugruppe Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems..
Seite 54: Installieren Der Baugruppe Des Lüftergehäuses
Abbildung 48. Entfernen der Lüftergehäusebaugruppe Nächste Schritte Installieren Sie die Lüftergehäusebaugruppe. Installieren der Baugruppe des Lüftergehäuses Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. VORSICHT: Stellen Sie sicher, dass die Kabel im System ordnungsgemäß angebracht und mit der Kabelhalteklammer befestigt sind, bevor Sie die Lüftergehäusebaugruppe einbauen. Nicht korrekt verlegte Kabel können beschädigt werden.
Seite 55: Entfernen Eines Kühlungslüfters
Abbildung 49. Installieren der Baugruppe des Lüftergehäuses Nächste Schritte Bauen Sie das Kühlgehäuse ein (falls entfernt). 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen eines Kühlungslüfters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2.
Seite 56: Einsetzen Eines Kühlungslüfters
Abbildung 50. Entfernen eines Kühlungslüfters Nächste Schritte Setzen Sie den Kühlungslüfter wieder ein. Einsetzen eines Kühlungslüfters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Schritte Richten Sie den Kühlungslüfter aus und schieben Sie ihn in die Kühlungslüfterbaugruppe, bis der Lüfter einrastet.
Seite 57: Seitenwandhalterungen
Abbildung 51. Einsetzen eines Kühlungslüfters Nächste Schritte Bauen Sie das Kühlgehäuse ein (falls entfernt). 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. Seitenwandhalterungen Entfernen der Halterung der Seitenwand Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2.
Seite 58: Installieren Der Halterung Der Seitenwand
Abbildung 52. Entfernen der Halterung der Seitenwand Nächste Schritte Setzen Sie die Halterung der Seitenwand wieder ein. Installieren der Halterung der Seitenwand Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems..
Seite 59: Laufwerke
Abbildung 53. Installieren der Halterung der Seitenwand Nächste Schritte Setzen Sie die Lüfterbaugruppe ein. Bauen Sie das Kühlgehäuse ein (falls entfernt). Bringen Sie die Rückwandplatinenabdeckung 4. Falls zutreffend, installieren Sie die Frontblende. 5. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems..
Seite 60: Einsetzen Eines Laufwerkplatzhalters
Abbildung 54. Entfernen eines Laufwerkplatzhalters Nächste Schritte Setzen Sie den Laufwerkplatzhalter wieder ein. Einsetzen eines Laufwerkplatzhalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Entfernen Sie gegebenenfalls die Frontblende. Schritte Schieben Sie die Laufwerkplatzhalter in den Laufwerksteckplatz, bis die Entriegelungstaste einrastet. Abbildung 55.
Seite 61: Laufwerkträger Einsetzen
VORSICHT: Bevor Sie versuchen, bei laufendem System ein Laufwerk zu entfernen oder einzusetzen, vergewissern Sie sich in der Dokumentation zur Speicher-Controllerkarte, dass der Hostadapter korrekt für das Entfernen und Einsetzen von Laufwerken konfiguriert ist. VORSICHT: Zur Vermeidung von Datenverlust müssen Sie sicherstellen, dass Ihr Betriebssystem die Installation von Laufwerken unterstützt.
Seite 62: Laufwerk Aus Laufwerkträger Entfernen
ANMERKUNG: Wenn ein Hot-Swap-fähiges Ersatzlaufwerk bei eingeschaltetem System eingesetzt wird, beginnt automatisch die Neuerstellung des Laufwerks. Stellen Sie sicher, dass das Ersatzlaufwerk keine Daten enthält. Sämtliche Daten auf dem Ersatzlaufwerk gehen unmittelbar nach dem Einsetzen des Laufwerks verloren. ANMERKUNG: Stellen Sie sicher, dass sich der Entriegelungsgriff des Laufwerkträgers in der geöffneten Position befindet, bevor Sie den Träger in den Steckplatz einsetzen.
Seite 63: Einsetzen Des Laufwerks In Den Laufwerkträger
2. Heben Sie das Laufwerk aus dem Laufwerkträger heraus. Abbildung 58. Laufwerk aus Laufwerkträger entfernen Nächste Schritte Setzen Sie das Laufwerk in den Laufwerkträger. Einsetzen des Laufwerks in den Laufwerkträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Entfernen Sie gegebenenfalls die Frontblende.
Seite 64: Laufwerkrückwandplatine
Hier sind die unterstützten Laufwerkrückwandplatinen aufgeführt. Die Unterstützung hängt von der jeweiligen Konfiguration des Systems Tabelle 11. Unterstützte Rückwandplatinenoptionen System- Unterstützte Festplattenoptionen (x8) 3,5-Zoll-SAS/SATA-Rückwandplatine 3,5-Zoll-SAS- oder -SATA-Rückwandplatine (x12) PowerEdge R7525 2,5-Zoll-SAS/SATA- oder -NVMe-Rückwandplatine (x8) 2,5-Zoll-SAS- oder -SATA-Rückwandplatine (x16) 2,5-Zoll (x24)-NVMe-Rückwandplatine Installieren und Entfernen von Systemkomponenten...
Seite 65 Abbildung 60. 8 x 2,5-Zoll-Laufwerkrückwandplatine 1. BP_PWR_CTRL 2. BP_DST_SA1 (PERC zu Rückwandplatine) 3. DST_PA1 (PCIe/NVMe-Anschluss) 4. DST_PB1 (PCIe/NVMe-Anschluss) 5. DST_PA2 (PCIe/NVMe-Anschluss) 6. BP_PWR_1 (Stromversorgungskabel der Rückwandplatine und Signalkabel zu Systemplatine) 7. DST_PB2 (PCIe/NVMe-Anschluss) Abbildung 61. 8 x 3,5-Zoll-Laufwerkrückwandplatine 1. BP_PWR_1 (Stromversorgungskabel der Rückwandplatine und Signalkabel zu Systemplatine) Abbildung 62.
Seite 66 Abbildung 63. 16 x 2,5-Zoll-Laufwerkrückwandplatine 1. BP_DST_SB1 (Rückwandplatine zu vorderem PERC) 2. BP_PWR_1 (Stromversorgungskabel der Rückwandplatine und Signalkabel zu Systemplatine) 3. BP_PWR_CTRL (Stromversorgungs- und Steuersignal des 4. BP_DST_SA1 (Rückwandplatine zu vorderem PERC) PERC-Frontmoduls) Abbildung 64. 24 x 2,5-Zoll-Laufwerkrückwandplatine 1. DST_PB6 (PCIe/NVMe-Anschluss) 2.
Seite 67: Laufwerkrückwandplatine Entfernen
Laufwerkrückwandplatine entfernen Voraussetzungen VORSICHT: Um Schäden an den Laufwerken und der Rückwandplatine zu vermeiden, müssen Sie die Laufwerke aus dem System entfernen, bevor Sie die Rückwandplatine entfernen. VORSICHT: Notieren Sie sich die Nummern der einzelnen Laufwerke und vermerken Sie sie vor dem Entfernen auf den jeweiligen Laufwerken, damit sie wieder an der gleichen Position eingesetzt werden können.
Seite 68: Laufwerkrückwandplatine Installieren
Nächste Schritte Setzen Sie die Laufwerkrückwandplatine wieder ein. Laufwerkrückwandplatine installieren Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. Entfernen Sie die Abdeckung der Rückwandplatine. 4. Falls installiert, entfernen Sie das Kühlgehäuse.
Seite 69: Hinteres Laufwerksgehäuse
Bauen Sie das Kühlgehäuse ein (falls entfernt). Installieren der Laufwerk-Rückwandplatinenabdeckung. 5. Verbinden Sie die Kabel der Laufwerkrückwandplatine mit dem Anschluss auf der Systemplatine. 6. Verbinden Sie die Kabel der Laufwerkrückwandplatine mit dem Anschluss auf der Rückwandplatine. 7. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems.
Seite 70: Einbauen Des Hinteren 4 X 2,5-Zoll-Laufwerksmoduls
Einbauen des hinteren 4 x 2,5-Zoll-Laufwerksmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems). 3. Entfernen Sie die Erweiterungskarten-Riser, wenn diese installiert sind. Schritte 1.
Seite 71: Installieren Des Hinteren Laufwerksgehäuses
Schritte 1. Lösen Sie die unverlierbaren Schrauben, mit denen das hintere Laufwerksgehäuse am System befestigt ist. 2. Drücken Sie auf die Lasche des Führungslochs, um das hintere Laufwerksgehäuse aus dem System zu lösen, und heben Sie das hintere Laufwerksgehäuse aus dem System heraus. Abbildung 70.
Seite 72: Perc-Frontmodul
Abbildung 71. Installieren des hinteren Laufwerksgehäuses Nächste Schritte 1. Installieren Sie ggf. den Erweiterungskarten-Riser wieder. 2. Schließen Sie alle Kabel am hinteren Laufwerksgehäuse an. Installieren Sie sämtliche Laufwerke. 4. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems.
Seite 73: Installieren Des Vorderseitig Montierten Perc-Frontmoduls
Abbildung 72. Entfernen des vorderseitig montierten PERC-Frontmoduls Nächste Schritte Setzen Sie das vorderseitig montierte PERC-Frontmodul wieder ein. Installieren des vorderseitig montierten PERC-Frontmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 74: Entfernen Des Rückseitig Montierten Perc-Frontmoduls
Abbildung 73. Installieren des vorderseitig montierten PERC-Frontmoduls Nächste Schritte 1. Schließen Sie alle erforderlichen Kabel wieder an. Bauen Sie das Kühlgehäuse ein (falls entfernt). Installieren der Laufwerk-Rückwandplatinenabdeckung. 4. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems.
Seite 75: Installieren Des Rückseitig Montierten Perc-Frontmoduls
Abbildung 74. Entfernen des rückseitig montierten PERC-Frontmoduls Nächste Schritte Setzen Sie das rückseitig montierte PERC-Frontmodul wieder ein. Installieren des rückseitig montierten PERC-Frontmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 76: Systemspeicher
Systemspeicher Richtlinien für Systemspeicher Das PowerEdge R7525-System unterstützt DDR4-registrierte DIMMs (RDIMMs) und lastreduzierte DIMMs (LRDIMMs). Im Systemspeicher sind Anweisungen enthalten, die vom Prozessor gestartet werden. Der Systemspeicher ist aufgeteilt in acht Kanäle pro Prozessor (zwei Speichersockel pro Kanal), 16 Speichersockel pro Prozessor und 32 Speichersockel pro System.
Seite 77 Abbildung 76. Speicherkanäle Die Speicherkanäle sind folgendermaßen organisiert: Tabelle 12. Speicherkanäle Prozessor Kanal A Kanal B Kanal C Kanal D Kanal E Kanal F Kanal G Kanal H Prozessor 1 Steckplät Steckplätz Steckplätze Steckplätze Steckplätze Steckplätze Steckplätze A4 Steckplätze A3 ze A6 und e A5 und A2 und A10...
Seite 78: Allgemeine Richtlinien Zur Installation Von Speichermodulen
Tabelle 13. Matrix unterstützter Speicher (fortgesetzt) DIMM-Typ Rang Kapazität DIMM- Geschwindigkeit Nennspannung 1 DIMM pro Kanal 2 DIMMs pro Kanal (DPC) (DPC) Geschwindigkeit 128 GB DDR4 (1,2 V), 3200 MT/s 2933 MT/s 3200 MT/s Allgemeine Richtlinien zur Installation von Speichermodulen Um eine optimale Leistung des Systems zu gewährleisten, sollten Sie bei der Konfiguration des Systemspeichers die nachfolgend beschriebenen allgemeinen Richtlinien beachten.
Seite 79 ANMERKUNG: Gleiche Speichermodule beziehen sich auf DIMMs mit identischer elektrischer Spezifikation und Kapazität, die von verschiedenen Anbietern stammen können. Memory Interleaving mit Non-Uniform Memory Access (NUMA) Non-Uniform Memory Access (NUMA) ist ein Speicherdesign, das für Multi-Processing verwendet wird, wobei die Speicherzugriffszeit davon abhängt, wo in Bezug zum Prozessor sich der Speicher befindet.
Seite 80 Tabelle 15. Unterstützte NPS-Modi nach Prozessoren (fortgesetzt) Modellnummer Unterstützte NPS-Modi 7H12 4, 2, 1, 0 7713 4, 2, 1, 0 7543 4, 2, 1, 0 7763 4, 2, 1, 0 Tabelle 16. Optimale NPS-Konfiguration Anzahl der DIMMs pro Prozessor ● Die empfohlene NPS-Einstellung wird durch X gekennzeichnet, die für eine optimale Leistung steht. ●...
Seite 81: Entfernen Eines Speichermoduls
○ Alle vier Kanäle benötigen Belegung mit gleichen Speichermodulen. ○ Jede Hälfte oder Interleave-Satz kann unterschiedliche Speicherkapazität in Bezug auf die gesamte Speicherkapazität haben. ● NPS1: Acht-Kanal-Interleaving ○ Hierbei werden alle Kanäle in einem Prozessor [A, B, C, D, E, F, G, H] verschachtelt. ○...
Seite 82: Installieren Eines Speichermoduls
Installieren eines Speichermoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. 3. Falls installiert, entfernen Sie das Kühlgehäuse. WARNUNG: Die Speichermodule sind auch nach dem Ausschalten des Systems eine Zeit lang zu heiß zum Anfassen. Lassen Sie die Speichermodule abkühlen, bevor Sie sie berühren.
Seite 83: Prozessor Und Kühlkörper
Abbildung 78. Installieren eines Speichermoduls Nächste Schritte Bauen Sie das Kühlgehäuse ein (falls entfernt). 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. 3. Um zu überprüfen, ob das Speichermodul richtig installiert wurde, drücken Sie F2, und navigieren Sie zu Hauptmenü des System-Setups >...
Seite 84: Entfernen Der Module Des Kühlkörpers Mit Flüssigkeitskühlung
b. Lösen Sie die unverlierbaren Schrauben 3 und 4 teilweise (ca. 3 Umdrehungen). c. Lösen Sie die unverlierbare Schrauben 1 und 2 vollständig. d. Lösen Sie die unverlierbare Schrauben 3 und 4 vollständig. ANMERKUNG: Die Zahlen der unverlierbaren Schrauben sind auf dem Kühlkörper markiert. 2.
Seite 85: Entfernen Des Prozessors
a. Lösen Sie die unverlierbaren Schrauben 1 und 2 teilweise (ca. 3 Umdrehungen). b. Lösen Sie die unverlierbaren Schrauben 3 und 4 teilweise (ca. 3 Umdrehungen). c. Lösen Sie die unverlierbaren Schrauben 1 und 2 vollständig. d. Lösen Sie die unverlierbaren Schrauben 3 und 4 vollständig. ANMERKUNG: Die Nummern der unverlierbaren Schrauben sind auf den Modulen des Kühlkörpers der Flüssigkeitskühlung markiert.
Seite 86 VORSICHT: Möglicherweise wird beim ersten Hochfahren des Systems nach dem Austausch des Prozessors oder der Systemplatine die Meldung „CMOS-Batterie fehlt“ oder „CMOS-Prüfsummenfehler“ angezeigt. Dies ist ein normaler Vorgang. Um den Zustand zu beheben, müssen Sie die Systemeinstellungen im Setup konfigurieren. Schritte 1.
Seite 87 Abbildung 82. Anheben des Schienenrahmens 3. Ziehen Sie den Prozessorträger an der blauen Halterung aus dem Rahmen. Abbildung 83. Entfernen des Prozessorträgers Nächste Schritte Setzen Sie den Prozessor wieder ein. Installieren und Entfernen von Systemkomponenten...
Seite 88: Einbauen Des Prozessors
Einbauen des Prozessors Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie den Kühlkörper. Schritte 1. Halten Sie die blaue Halterung des Prozessorfachs fest und schieben Sie das Fach in den Schienenrahmen des Prozessorsockels ein, bis es einrastet.
Seite 89 Abbildung 85. Schließen des Rahmens 3. Befestigen Sie die Kraftplatte am Prozessorsockel, indem Sie die Schrauben der Reihe nach (1, 2, 3) anziehen. Wenn alle drei Schrauben vollständig eingedreht sind, wird der Sockel aktiviert. Die drei Schrauben werden mit einem Drehmoment von 12,0 ± 1,2 lbf-in angezogen.
Seite 90: Einsetzen Des Kühlkörpers
Nächste Schritte Installieren Sie den Kühlkörper. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. Einsetzen des Kühlkörpers Voraussetzungen Nehmen Sie den Kühlkörper nur dann vom Prozessor ab, wenn Sie den Prozessor oder die Systemplatine austauschen möchten. Der Kühlkörper verhindert eine Überhitzung des Prozessors.
Seite 91: Installieren Des Kühlkörpers Mit Flüssigkeitskühlung
ANMERKUNG: Die A1-Extrusion auf dem Kühlkörper des Typs L sollte in Richtung der Systemseite weisen. 4. Ziehen Sie mit einem Torx-T20-Schraubendreher die unverlierbaren Schrauben in der unten angegebenen Reihenfolge an: ANMERKUNG: Die Nummern der unverlierbaren Schrauben sind auf dem Kühlkörper angegeben und die Schrauben werden auf einen Drehmomentwert von 12,0 ±...
Seite 92 ANMERKUNG: Die Nummern der unverlierbaren Schrauben sind auf dem Kühlkörper angegeben und die Schrauben werden auf einen Drehmomentwert von 12,0 ± 1,2 lbf-in angezogen. a. Ziehen Sie die unverlierbaren Schrauben 1 und 2 teilweise an (ungefähr 3 Umdrehungen). b. Ziehen Sie die unverlierbaren Schrauben 3 und 4 teilweise an (ungefähr 3 Umdrehungen). c.
Seite 93: Erweiterungskarten Und Erweiterungskarten-Riser
Dies verhindert nicht, dass sich das System dennoch einschalten lässt. Wenn jedoch eine F1/F2-Pause mit einer Fehlermeldung auftritt, finden Sie weitere Informationen im Abschnitt „Troubleshooting für Erweiterungskarten“ im Troubleshooting-Handbuch Dell EMC PowerEdge-Server unter Die Seite www.dell.com/poweredgemanuals auf.
Seite 94 Tabelle 18. Konfiguration 0 – Kein Riser (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten QLogic (OCP: 10 Gb) Interner Steckplatz Broadcom (OCP: 1 Gb) Interner Steckplatz Intel (OCP: 1 Gb) Interner Steckplatz Tabelle 19. Konfiguration 1: R1B Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Intel (NIC: 25 Gb) SolarFlare (NIC: 25 Gb) Broadcom (NIC: 25 Gb)
Seite 95 Tabelle 19. Konfiguration 1: R1B (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten QLogic (OCP: 10 Gb) Interner Steckplatz Broadcom (OCP: 1 Gb) Interner Steckplatz Intel (OCP: 1 Gb) Interner Steckplatz Tabelle 20. Konfiguration 2: R1B + R4B Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Dell seriell Dell BOSS-Adapter 1, 2, 7, 8...
Seite 96 Tabelle 20. Konfiguration 2: R1B + R4B (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Broadcom (OCP: 10 Gb) Interner Steckplatz QLogic (OCP: 10 Gb) Interner Steckplatz Broadcom (OCP: 1 Gb) Interner Steckplatz Intel (OCP: 1 Gb) Interner Steckplatz Tabelle 21. Konfiguration 3-1: R1A + R2A + R3A + R4A (Volle Länge) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten...
Seite 97 Tabelle 21. Konfiguration 3-1: R1A + R2A + R3A + R4A (Volle Länge) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten QLogic (OCP: 25 Gb) Intern Mellanox (OCP 25 Gb) Intern SolarFlare (OCP: 25 Gb) Intern Intel (OCP: 10 Gb) Intern Broadcom (OCP: 10 Gb) Intern QLogic (OCP: 10 Gb)
Seite 98 Tabelle 23. Konfiguration 3-2: R1A + R2A + R3A + R4A (Halbe Länge) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Intel (NIC: 25 Gb – Low Profile) 3, 6 Mellanox (NIC: 25 Gb – Low Profile) 2, 5, 7 Mellanox (NIC: 25 Gb – Low Profile) 3, 6 Broadcom (NIC: 25 Gb –...
Seite 99 Tabelle 23. Konfiguration 3-2: R1A + R2A + R3A + R4A (Halbe Länge) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Broadcom (OCP: 10 Gb) QLogic (OCP: 10 Gb) Intel (OCP: 10 Gb) QLogic (OCP: 10 Gb) Broadcom (OCP: 1 Gb) Intel (OCP: 1 Gb) FOXCONN (Externer Adapter –...
Seite 100 Tabelle 25. Konfiguration 4: R1B + R2A + R3B + R4B (FL) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten QLogic (HBA: FC32 – Volle Bauhöhe) 4, 5, 1, 2, 7 QLogic (HBA: FC32 – Low Profile) 3, 6 Emulex (HBA: FC16 – Volle Bauhöhe) 4, 5, 1, 2, 7 Emulex (HBA: FC16 –...
Seite 101 Tabelle 25. Konfiguration 4: R1B + R2A + R3B + R4B (FL) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Broadcom (OCP: 1 Gb) Interner Steckplatz Intel (OCP: 1 Gb) Interner Steckplatz Tabelle 26. Konfiguration 5-1: R1B+R3A+R4B (FL) Flexible Beschreibung Lieferant Kategorie Kartenpriorität CRD, NTWK, PCIE, DP, 25G,...
Seite 102 Tabelle 26. Konfiguration 5-1: R1B+R3A+R4B (FL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität ASSY, CRD, CTL, H755, FRONT FOXCONN PERC-Frontmodul 1600 ASSY, CRD, CTL, H345, FPERC, FOXCONN PERC-Frontmodul 2000 ASSY, CRD, CTL, H345, FPERC FOXCONN PERC-Frontmodul 2100 PWA,CTL,HBA355I,FRONT FOXCONN PERC-Frontmodul 2200 PWA, CTL, HBA345, FRONT FOXCONN PERC-Frontmodul...
Seite 103 Tabelle 26. Konfiguration 5-1: R1B+R3A+R4B (FL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität CRD, NTWK, INTL, LP, 10G, 2P, Intel NIC: 10 Gbit 9.500 CRD, NTWK, PCIE, 1GB, QP, Intel NIC: 1 Gbit 9600 INT, LP, V3 CRD, NTWK, PCIE, 1GB, QP, Intel NIC: 1 Gbit 9.700...
Seite 104 Tabelle 26. Konfiguration 5-1: R1B+R3A+R4B (FL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität CRD, NTWK, 100G, CX5, DP, Mellanox NIC: 100Gb 3.600 QSFP, MLNX CRD, NTWK, 100G, CX5, DP, Mellanox NIC: 100Gb 3.700 QSF, MLX, L CRD, NTWK, MLNX, FH, 25G, Mellanox NIC: 25Gb 4.600...
Seite 105 Tabelle 26. Konfiguration 5-1: R1B+R3A+R4B (FL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität CRD, NTWK, DP, 10G, BT, QLG, QLogic NIC: 10 Gbit 8.200 CRD, NTWK, DP, 10G, BT, QLG, QLogic NIC: 10 Gbit 8.300 LP, V2 CRD, NTWK, QLGC, FH, 10G, QLogic NIC: 10 Gbit 9000...
Seite 106 Tabelle 27. Konfiguration 5-2: R1B+R2B+R3A+R4B (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität CRD, NTWK, PCIE, DP, 25G, Broadcom NIC: 25Gb 5300 57414, LP CRD, NTWK, PCIE, DP, 10G, Broadcom NIC: 10 Gbit 8.800 57416, FH CRD, NTWK, PCIE, DP, 10G, Broadcom NIC: 10 Gbit 8.900 57416, LP...
Seite 107 Tabelle 27. Konfiguration 5-2: R1B+R2B+R3A+R4B (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität PWA,CTL,HBA355I,FRONT FOXCONN PERC-Frontmodul 2200 PWA, CTL, HBA345, FRONT FOXCONN PERC-Frontmodul 2300 PWA, CTL, HBA345, FRONT, FOXCONN PERC-Frontmodul 2400 ASSY, CRD, CTL, H755, ADPT FOXCONN PERC-Adapter 2.500 ASSY, CRD, CTL, H345, ADPT, FOXCONN PERC-Adapter 2.800...
Seite 108 Tabelle 27. Konfiguration 5-2: R1B+R2B+R3A+R4B (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität CRD, NTWK, INTL, FH, 10G, 4P, Intel NIC: 10 Gbit 3.500 CRD, NTWK, INTL, LP, 10G, 4P, Intel NIC: 10 Gbit 3.600 CRD, NTWK, INTL, FH, 10G, 2P, Intel NIC: 10 Gbit 3.700 CRD, NTWK, INTL, LP, 10G, 2P,...
Seite 109 Tabelle 27. Konfiguration 5-2: R1B+R2B+R3A+R4B (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität ASSY, CRD, CTL, BOSS.S1V4, Inventec BOSS 8.400 SATA, LP ASSY, CRD, CTL, BOSS.S1V5, Inventec BOSS 8.500 SATA, FH ASSY, CRD, CTL, BOSS.S1V5, Inventec BOSS 8.600 SATA, LP ASSY, CRD, CTL, BOSS-S2, Inventec BOSS 8.000...
Seite 110 Tabelle 27. Konfiguration 5-2: R1B+R2B+R3A+R4B (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität CRD, CTL, QLGC, LP, FC32, 1P, QLogic HBA: FC32 1.000 CRD, CTL, QLGC, FH, FC32, QLogic HBA: FC32 1100 2P, S28 CRD, CTL, QLGC, LP, FC32, 2P, QLogic HBA: FC32 1.200 CRD, CTL, FC16, HBA, SP, QLogic...
Seite 111 Tabelle 27. Konfiguration 5-2: R1B+R2B+R3A+R4B (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität KIT, CRD, NVME, 6.4, HHHL, SAMSUNG PCIE SSD 9.400 PM1735 KIT, CRD, NVME, 6.4, HHHL, SAMSUNG PCIE SSD 9.500 PM1735, O CRD, NTWK, SLFR, OCP3, 25G, SolarFlare OCP: 25Gb 5400 2P, S28 CRD, NTWK, SLFR, OCP3, 25G,...
Seite 112 Tabelle 28. Konfiguration 6: R1C + R2A + R3A + R4C (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Intel (NIC: 10 Gb – Volle Bauhöhe) 1, 2, 5, 7, 8 Intel (NIC: 10 Gb – Low Profile) 3, 6 Broadcom (NIC: 10 Gb – Volle Bauhöhe) 1, 2, 5, 7, 8 Broadcom (NIC: 10 Gb –...
Seite 113 Tabelle 29. Konfiguration 6: R1C + R2A + R3A + R4C (Volle Höhe) Kartentyp Lieferant Kategorie Kartenpriorität Steckplatzpriorität CRD, GRPHC, NVIDIA 1, 2, 7, 8 NVIDI, T4, 16 GB, 70W, V2 Tabelle 30. Konfiguration 7: R1D + R2A + R3B + R4D Kartentyp Steckplatzpriorität Maximale Anzahl an Karten...
Seite 114 Tabelle 30. Konfiguration 7: R1D + R2A + R3B + R4D (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Intel (NIC: 1 Gb – Low Profile) 3, 6 Broadcom (NIC: 1 Gb – Volle Bauhöhe) 4, 5 Broadcom (NIC: 1 Gb – Low Profile) 3, 6 Mellanox (NIC: HDR100 VPI –...
Seite 115 Tabelle 31. Konfiguration 8–1: R1A + R2A + R4A (FL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität CRD, NTWK, BCME, OCP3, Broadcom OCP: 10Gb 11.500 10G, 2P, BT CRD, NTWK, BCME, OCP3, Broadcom OCP: 10Gb 11.600 10G, 2P, V2 CRD, NTWK, BRCM, OCP3, 1G, Broadcom OCP: 1Gb 12.500...
Seite 116 Tabelle 31. Konfiguration 8–1: R1A + R2A + R4A (FL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität PWA, CTL, 12GB-SAS-HBA, FOXCONN Externer Adapter 13300 ADPT, FH PWA, CTL, 12GB-SAS-HBA, FOXCONN Externer Adapter 13400 ADPT, V2, FH PWA, CTL,12-GBit/s-SAS-HBA, FOXCONN Externer Adapter 13500 ADPT, LPF PWA, CTL, 12GB-SAS-HBA,...
Seite 117 Tabelle 31. Konfiguration 8–1: R1A + R2A + R4A (FL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität ASSY, CRD, CTL, H745, Inventec PERC-Frontmodul 1.900 4GBNV, FPERC ASSY, CRD, CTL, H745, 4GB, Inventec PERC-Adapter 2.600 ADPT, V2 ASSY, CRD, CTL, H745, 4GB, Inventec PERC-Adapter 2.700...
Seite 118 Tabelle 31. Konfiguration 8–1: R1A + R2A + R4A (FL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität CRD, NTWK, QLGC, LP, 25G, QLogic NIC: 25Gb 5.500 2P, S28 CRD, CTL, QLGC, FH, FC32, 1P, QLogic HBA: FC32 6.600 CRD, CTL, QLGC, LP, FC32, 1P, QLogic HBA: FC32 6.700...
Seite 119 Tabelle 31. Konfiguration 8–1: R1A + R2A + R4A (FL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität KIT, CRD, NVME, 1.6, HHHL, SAMSUNG PCIE SSD 14800 PM1735, O KIT, CRD, NVME, 3.2, HHHL, SAMSUNG PCIE SSD 14900 PM1735 KIT, CRD, NVME, 3.2, HHHL, SAMSUNG PCIE SSD 15000...
Seite 120 Tabelle 32. Konfiguration 8–2: R1A +R2A + R4A (HL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität CRD, CTL, EMLX, FH, FC32, 1P, Emulex HBA: FC32 6.400 CRD, CTL, EMLX, LP, FC32, 1P, Emulex HBA: FC32 6.500 CRD, CTL, FC16, 1P, LPE31000, Emulex HBA: FC16 7.400...
Seite 121 Tabelle 32. Konfiguration 8–2: R1A +R2A + R4A (HL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität PWA, CTL, 12GB-SAS-HBA, FOXCONN Externer Adapter 13600 ADPT, V2, LPF CRD, NTWK, DP, INTEL, 25G, Intel NIC: 25Gb 4.400 CRD, NTWK, DP, INTEL, 25G, Intel NIC: 25Gb 4.500 SFP, LP...
Seite 122 Tabelle 32. Konfiguration 8–2: R1A +R2A + R4A (HL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität ASSY, CRD, CTL, BOSS-S2, Inventec BOSS 13700 ADPT, 15G ASSY, CRD, CTL, BOSS.S1V4, Inventec BOSS 14000 SATA, FH ASSY, CRD, CTL, BOSS.S1V4, Inventec BOSS 14100 SATA, LP ASSY, CRD, CTL, BOSS.S1V5, Inventec...
Seite 123 Tabelle 32. Konfiguration 8–2: R1A +R2A + R4A (HL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität CRD, CTL, QLGC, FH, FC32, QLogic HBA: FC32 6.800 2P, S28 CRD, CTL, QLGC, LP, FC32, 2P, QLogic HBA: FC32 6.900 CRD, CTL, FC16, HBA, SP, QLogic HBA: FC16 7.800...
Seite 124 Tabelle 32. Konfiguration 8–2: R1A +R2A + R4A (HL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität KIT, CRD, NVME, 6.4, HHHL, SAMSUNG PCIE SSD 15200 PM1735, O CRD, NTWK, SLFR, OCP3, 25G, SolarFlare OCP: 25Gb 11.100 2P, S28 CRD, NTWK, SLFR, OCP3, 25G, SolarFlare OCP: 25Gb 11.200...
Seite 125 Tabelle 33. Konfiguration 9: R1B + R2A + R4B (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten QLogic (NIC: 10 Gb – Volle Bauhöhe) 1, 2, 7 QLogic (NIC: 10 Gb – Low Profile) 3, 6 Intel (NIC: 10 Gb – Volle Bauhöhe) 1, 2, 7 Intel (NIC: 10 Gb –...
Seite 126 Tabelle 34. Konfiguration 10: R1B + R2A + R4B (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Mellanox (NIC: 25 Gb – Low Profile) 3, 6 SolarFlare (NIC: 25 Gb – Volle Bauhöhe) 1, 2, 7 SolarFlare (NIC: 25 Gb – Low Profile) 3, 6 Broadcom (NIC: 25 Gb –...
Seite 127 Tabelle 34. Konfiguration 10: R1B + R2A + R4B (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Mellanox (OCP 25 Gb) Interner Steckplatz SolarFlare (OCP: 25 Gb) Interner Steckplatz Intel (OCP: 25 Gb) Interner Steckplatz Intel (OCP: 10 Gb) Interner Steckplatz Broadcom (OCP: 10 Gb) Interner Steckplatz QLogic (OCP: 10 Gb)
Seite 128 Tabelle 35. Konfiguration 11: R1D + R2A + R3B + R4B (fortgesetzt) Flexible Lieferan Kategori Kartenp Steckpl Zulässig Maximal Standar Kartenb Kartenlä Kartenh Max. Beschrei riorität atzpriori e Höhe e Anzahl d oder reite öhe PCIe- bung tät DSSINF Breite Halterun Karten PWA,...
Seite 129 Tabelle 35. Konfiguration 11: R1D + R2A + R3B + R4B (fortgesetzt) Flexible Lieferan Kategori Kartenp Steckpl Zulässig Maximal Standar Kartenb Kartenlä Kartenh Max. Beschrei riorität atzpriori e Höhe e Anzahl d oder reite öhe PCIe- bung tät DSSINF Breite Halterun Karten QSFP,...
Seite 130 Tabelle 35. Konfiguration 11: R1D + R2A + R3B + R4B (fortgesetzt) Flexible Lieferan Kategori Kartenp Steckpl Zulässig Maximal Standar Kartenb Kartenlä Kartenh Max. Beschrei riorität atzpriori e Höhe e Anzahl d oder reite öhe PCIe- bung tät DSSINF Breite Halterun Karten CRD,...
Seite 131 Tabelle 35. Konfiguration 11: R1D + R2A + R3B + R4B (fortgesetzt) Flexible Lieferan Kategori Kartenp Steckpl Zulässig Maximal Standar Kartenb Kartenlä Kartenh Max. Beschrei riorität atzpriori e Höhe e Anzahl d oder reite öhe PCIe- bung tät DSSINF Breite Halterun Karten LPE3100...
Seite 132 Tabelle 35. Konfiguration 11: R1D + R2A + R3B + R4B (fortgesetzt) Flexible Lieferan Kategori Kartenp Steckpl Zulässig Maximal Standar Kartenb Kartenlä Kartenh Max. Beschrei riorität atzpriori e Höhe e Anzahl d oder reite öhe PCIe- bung tät DSSINF Breite Halterun Karten CRD,...
Seite 133 Tabelle 35. Konfiguration 11: R1D + R2A + R3B + R4B (fortgesetzt) Flexible Lieferan Kategori Kartenp Steckpl Zulässig Maximal Standar Kartenb Kartenlä Kartenh Max. Beschrei riorität atzpriori e Höhe e Anzahl d oder reite öhe PCIe- bung tät DSSINF Breite Halterun Karten PCIE,...
Seite 134 Tabelle 35. Konfiguration 11: R1D + R2A + R3B + R4B (fortgesetzt) Flexible Lieferan Kategori Kartenp Steckpl Zulässig Maximal Standar Kartenb Kartenlä Kartenh Max. Beschrei riorität atzpriori e Höhe e Anzahl d oder reite öhe PCIe- bung tät DSSINF Breite Halterun Karten CRD,...
Seite 135 Tabelle 35. Konfiguration 11: R1D + R2A + R3B + R4B (fortgesetzt) Flexible Lieferan Kategori Kartenp Steckpl Zulässig Maximal Standar Kartenb Kartenlä Kartenh Max. Beschrei riorität atzpriori e Höhe e Anzahl d oder reite öhe PCIe- bung tät DSSINF Breite Halterun Karten CRD,...
Seite 136 Tabelle 35. Konfiguration 11: R1D + R2A + R3B + R4B (fortgesetzt) Flexible Lieferan Kategori Kartenp Steckpl Zulässig Maximal Standar Kartenb Kartenlä Kartenh Max. Beschrei riorität atzpriori e Höhe e Anzahl d oder reite öhe PCIe- bung tät DSSINF Breite Halterun Karten ASSY,...
Seite 137 Tabelle 35. Konfiguration 11: R1D + R2A + R3B + R4B (fortgesetzt) Flexible Lieferan Kategori Kartenp Steckpl Zulässig Maximal Standar Kartenb Kartenlä Kartenh Max. Beschrei riorität atzpriori e Höhe e Anzahl d oder reite öhe PCIe- bung tät DSSINF Breite Halterun Karten NVME,...
Seite 138 Tabelle 36. Konfiguration 12-1: R1D + R2A + R3A + R4A (FL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität PWA, CTL, HBA345, FRONT, FOXCONN PERC-Frontmodul 1.900 ASSY,CRD,CTL,HBA355I,ADPT FOXCONN PERC-Adapter k. A. PWA,CTL,HBA355I,FRONT FOXCONN PERC-Frontmodul k. A. KIT, CRD, CTL, HBA355E FOXCONN Externer Adapter 14500 ASSY, CRD, CTL, H745, 4GB,...
Seite 139 Tabelle 36. Konfiguration 12-1: R1D + R2A + R3A + R4A (FL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität CRD, CTL, QLGC, FH, FC32, 1P, QLogic HBA: FC32 5400 CRD, CTL, QLGC, LP, FC32, 1P, QLogic HBA: FC32 5.500 CRD, CTL, QLGC, FH, FC32, QLogic HBA: FC32 5.600...
Seite 140 Tabelle 36. Konfiguration 12-1: R1D + R2A + R3A + R4A (FL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität CRD, NTWK, PCIE, QP, 1G, Broadcom NIC: 1 Gbit 8.300 BCOM, V2 CRD, NTWK, PCIE, QP, 1G, Broadcom NIC: 1 Gbit 8.400 BCOM, LP, V2 CRD, NTWK, PCIE, H100, CX6, Mellanox...
Seite 141 Tabelle 36. Konfiguration 12-1: R1D + R2A + R3A + R4A (FL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität PWA, CTL, 12GB-SAS-HBA, FOXCONN Externer Adapter 11.400 ADPT, FH PWA, CTL,12-GBit/s-SAS-HBA, FOXCONN Externer Adapter 11.500 ADPT, LPF ASSY, CRD, CTL, BOSS.S1V4, Inventec BOSS 11.800 SATA, FH...
Seite 142 Tabelle 37. Konfiguration12-2: R1D+R2A+R3A+R4A (HL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität CRD, NTWK, BCME, OCP3, Broadcom OCP: 25Gb 10.600 25G, 2P, V2 CRD, NTWK, BCME, OCP3, Broadcom OCP: 25Gb 10.800 25G, 4P, S28 CRD, NTWK, BCME, OCP3, Broadcom OCP: 10Gb 11.500 10G, 2P, BT CRD, NTWK, BCME, OCP3,...
Seite 143 Tabelle 37. Konfiguration12-2: R1D+R2A+R3A+R4A (HL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität ASSY, CRD, CTL, H840, 8GA, FOXCONN Externer Adapter 12.900 FHV2, 18F ASSY, CRD, CTL, H840, 8GA, FOXCONN Externer Adapter 13.000 FHV3, 18F ASSY, CRD, CTL, H840, 8GAD, FOXCONN Externer Adapter 13.100 LPV2, 18 ASSY, CRD, CTL, H840, 8GAD,...
Seite 144 Tabelle 37. Konfiguration12-2: R1D+R2A+R3A+R4A (HL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität ASSY, CRD, CTL, H745, Inventec PERC-Frontmodul 1.900 4GBNV, FPERC ASSY, CRD, CTL, H745, 4GB, Inventec PERC-Adapter 2.600 ADPT, V2 ASSY, CRD, CTL, H745, 4GB, Inventec PERC-Adapter 2.700 ADPT ASSY, CRD, CTL, BOSS-S2, Inventec BOSS 13700...
Seite 145 Tabelle 37. Konfiguration12-2: R1D+R2A+R3A+R4A (HL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität CRD, NTWK, QLGC, LP, 25G, QLogic NIC: 25Gb 5.500 2P, S28 CRD, CTL, QLGC, FH, FC32, 1P, QLogic HBA: FC32 6.600 CRD, CTL, QLGC, LP, FC32, 1P, QLogic HBA: FC32 6.700 CRD, CTL, QLGC, FH, FC32, QLogic...
Seite 146 Tabelle 37. Konfiguration12-2: R1D+R2A+R3A+R4A (HL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität KIT, CRD, NVME, 3.2, HHHL, SAMSUNG PCIE SSD 14900 PM1735 KIT, CRD, NVME, 3.2, HHHL, SAMSUNG PCIE SSD 15000 PM1735, O KIT, CRD, NVME, 6.4, HHHL, SAMSUNG PCIE SSD 15100 PM1735 KIT, CRD, NVME, 6.4, HHHL,...
Seite 147 Tabelle 38. Konfiguration13-1: R1A+R2A+R3A (FL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität CRD, CTL, FC16, 1P, LPE31000, Emulex HBA: FC16 7.600 CRD, CTL, FC16, 1P, LPE31K0, Emulex HBA: FC16 7.700 EM, L CRD, CTL, FC16, 2P, LPE31002, Emulex HBA: FC16 7.800 CRD, CTL, FC16, 2P, LPE31K2, Emulex HBA: FC16...
Seite 148 Tabelle 38. Konfiguration13-1: R1A+R2A+R3A (FL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität CRD, NTWK, DP, INTEL, 25G, Intel NIC: 25Gb 4.700 SFP, LP CRD, NTWK, BT, INTEL, LP, V2 Intel NIC: 10 Gbit 8.600 CRD, NTWK, 4X10G, SFP+, Intel NIC: 10 Gbit 8.700 INTEL CRD, NTWK, 10G, SFP+,...
Seite 149 Tabelle 38. Konfiguration13-1: R1A+R2A+R3A (FL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität ASSY, CRD, CTL, BOSS.S1V5, Inventec BOSS 14400 SATA, FH ASSY, CRD, CTL, BOSS.S1V5, Inventec BOSS 14500 SATA, LP CRD, NTWK, MLNX, FH, 100G, Mellanox NIC: 100Gb 3.500 2P, Q56 CRD, NTWK, MLNX, LP, 100G, Mellanox NIC: 100Gb...
Seite 150 Tabelle 38. Konfiguration13-1: R1A+R2A+R3A (FL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität CRD, GRPHC, NVIDIA, 48 GB, NVIDIA 1.200 RTX8000 CRD, GRPHC, 16GB, RTX5000 NVIDIA 1.300 CRD, NTWK, DP, 25G, SFP, QLogic NIC: 25Gb 4.400 QLG, V2 CRD, NTWK, DP, 25G, SFP, QLogic NIC: 25Gb 4.500...
Seite 151 Tabelle 38. Konfiguration13-1: R1A+R2A+R3A (FL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität KIT, CRD, NVME, 1.6, HHHL, SAMSUNG PCIE SSD 14600 PM1725B KIT, CRD, NVME, 3.2, HHHL, SAMSUNG PCIE SSD 14700 PM1725B KIT, CRD, NVME, 6.4, HHHL, SAMSUNG PCIE SSD 14800 PM1725B KIT, CRD, NVME, 1.6, HHHL, SAMSUNG...
Seite 152 Tabelle 39. Konfiguration 13-2: R1A+R2A+R3A (HL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität CRD, NTWK, BRCM, OCP3, 1G, Broadcom OCP: 1Gb 12.500 4P, BT CRD, CTL, FC32, 2P, Emulex HBA: FC32 6.200 LPE35002, EMLX CRD, CTL, FC32, 2P, Emulex HBA: FC32 6.300 LPE35002, EMX, L CRD, CTL, EMLX, FH, FC32, 1P,...
Seite 153 Tabelle 39. Konfiguration 13-2: R1A+R2A+R3A (HL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität PWA, CTL, 12GB-SAS-HBA, FOXCONN Externer Adapter 13300 ADPT, FH PWA, CTL, 12GB-SAS-HBA, FOXCONN Externer Adapter 13400 ADPT, V2, FH PWA, CTL,12-GBit/s-SAS-HBA, FOXCONN Externer Adapter 13500 ADPT, LPF PWA, CTL, 12GB-SAS-HBA, FOXCONN Externer Adapter 13600...
Seite 154 Tabelle 39. Konfiguration 13-2: R1A+R2A+R3A (HL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität ASSY, CRD, CTL, H745, Inventec PERC-Frontmodul 1.900 4GBNV, FPERC ASSY, CRD, CTL, H745, 4GB, Inventec PERC-Adapter 2.600 ADPT, V2 ASSY, CRD, CTL, H745, 4GB, Inventec PERC-Adapter 2.700 ADPT ASSY, CRD, CTL, BOSS-S2, Inventec BOSS...
Seite 155 Tabelle 39. Konfiguration 13-2: R1A+R2A+R3A (HL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität CRD, NTWK, QLGC, LP, 25G, QLogic NIC: 25Gb 5.500 2P, S28 CRD, CTL, QLGC, FH, FC32, 1P, QLogic HBA: FC32 6.600 CRD, CTL, QLGC, LP, FC32, 1P, QLogic HBA: FC32 6.700 CRD, CTL, QLGC, FH, FC32,...
Seite 156 Tabelle 39. Konfiguration 13-2: R1A+R2A+R3A (HL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität KIT, CRD, NVME, 6.4, HHHL, SAMSUNG PCIE SSD 15100 PM1735 KIT, CRD, NVME, 6.4, HHHL, SAMSUNG PCIE SSD 15200 PM1735, O CRD, NTWK, SLFR, OCP3, 25G, SolarFlare OCP: 25Gb 11.100 2P, S28 CRD, NTWK, SLFR, OCP3, 25G,...
Seite 157 Tabelle 40. Konfiguration 14: R1B+R2A+R3B (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität CRD, CTL, FC16, 2P, LPE31002, Emulex HBA: FC16 7.600 CRD, CTL, FC16, 2P, LPE31K2, Emulex HBA: FC16 7.700 EM, L ASSY, CRD, CTL, H755N, FOXCONN PERC-Frontmodul 1500 FRONT ASSY, CRD, CTL, H755, FRONT FOXCONN PERC-Frontmodul 1600 ASSY, CRD, CTL, H345, FPERC,...
Seite 158 Tabelle 40. Konfiguration 14: R1B+R2A+R3B (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität CRD, NTWK, 4X10G, SFP+, Intel NIC: 10 Gbit 8.500 INTEL CRD, NTWK, 10G, SFP+, Intel NIC: 10 Gbit 8.600 DPFVL, IN, LP CRD, NTWK, 10G, SFP+, DP Intel NIC: 10 Gbit 8.700 FVL, INTEL CRD, NTWK, INTL, FH, 10G, 2P,...
Seite 159 Tabelle 40. Konfiguration 14: R1B+R2A+R3B (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität ASSY, CRD, CTL, BOSS.S1V5, Inventec BOSS 14200 SATA, FH ASSY, CRD, CTL, BOSS.S1V5, Inventec BOSS 14300 SATA, LP CRD, NTWK, MLNX, FH, 100G, Mellanox NIC: 100Gb 3.300 2P, Q56 CRD, NTWK, MLNX, LP, 100G, Mellanox NIC: 100Gb...
Seite 160 Tabelle 40. Konfiguration 14: R1B+R2A+R3B (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität CRD, CTL, FC16, HBA, SP, QLogic HBA: FC16 7.900 2690, LP, V2 CRD, CTL, FC16, HBA, DP, QLogic HBA: FC16 8.000 2692, FH, V2 CRD, CTL, FC16, HBA, DP, QLogic HBA: FC16 8.100...
Seite 161: Entfernen Des Erweiterungskarten-Risers
Tabelle 40. Konfiguration 14: R1B+R2A+R3B (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität ADPT, CRD, FPGA, XLNX, Xilinx Beschleuniger – FPGAs k. A. 225W, PSV, FH Entfernen des Erweiterungskarten-Risers Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems..
Seite 162 Abbildung 91. Entfernen des Erweiterungskarten-Risers (Riser 2) 3. Riser 3: Lösen Sie die unverlierbare Schraube, drücken Sie auf die blaue Lasche und heben Sie den Erweiterungskarten-Riser an den Rändern aus dem Riser-Anschluss auf der Systemplatine. Abbildung 92. Entfernen des Erweiterungskarten-Risers (Riser 3) 4.
Seite 163: Installieren Des Erweiterungskarten-Risers
Abbildung 93. Entfernen des Erweiterungskarten-Risers (Riser 4) Nächste Schritte Setzen Sie den Erweiterungskarten-Riser wieder ein. Installieren des Erweiterungskarten-Risers Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 164 Abbildung 94. Installieren des Erweiterungskarten-Risers (Riser 1) Abbildung 95. Installieren des Erweiterungskarten-Risers (Riser 2) Installieren und Entfernen von Systemkomponenten...
Seite 165 Abbildung 96. Installieren des Erweiterungskarten-Risers (Riser 3) Abbildung 97. Installieren des Erweiterungskarten-Risers (Riser 4) Installieren und Entfernen von Systemkomponenten...
Seite 166: Entfernen Einer Erweiterungskarte Aus Dem Erweiterungskarten-Riser
Nächste Schritte 1. Schließen Sie gegebenenfalls die Kabel erneut an die Erweiterungskarte an. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. 3. Installieren Sie alle erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben. Entfernen einer Erweiterungskarte aus dem Erweiterungskarten- Riser Voraussetzungen...
Seite 167: Installieren Einer Erweiterungskarte Im Erweiterungskarten-Riser
Abbildung 99. Einsetzen des Abdeckblechs Nächste Schritte 1. Falls zutreffend, installieren Sie eine Erweiterungskarte im Erweiterungskarten-Riser. Installieren einer Erweiterungskarte im Erweiterungskarten-Riser Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 168 Abbildung 100. Entfernen des Abdeckblechs 3. Fassen Sie die Erweiterungskarte an den Rändern an und richten Sie den Kartenrandverbinder mit dem Erweiterungskartenanschluss aus. 4. Drücken Sie den Platinenstecker fest in den Erweiterungskartenanschluss, bis die Karte vollständig eingesetzt ist. 5. Schließen Sie den Erweiterungskarten-Rückhalteriegel der Erweiterungskarte. 6.
Seite 169: Entfernen Der Erweiterungskarten-Riser Voller Baulänge
Entfernen der Erweiterungskarten-Riser voller Baulänge Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. Entfernen Sie die obere Abdeckung des GPU-Kühlgehäuses. Schritte 1. So entfernen Sie den Erweiterungskarten-Riser 1A: a.
Seite 170 Abbildung 103. Entfernen des Erweiterungskarten-Risers (Riser 3A) 3. So entfernen Sie den Erweiterungskarten-Riser 4A: a. Trennen Sie das GPU-Stromversorgungskabel von der Systemplatine. b. Lösen Sie die unverlierbare Schraube. c. Drücken Sie auf die Freigabelasche, halten Sie den Erweiterungskarten-Riser an den Rändern, und heben Sie ihn aus der Riser- Anschlussvorrichtung auf der Systemplatine.
Seite 171: Installieren Des Erweiterungskarten-Risers Voller Baulänge
Nächste Schritte Bauen Sie den Erweiterungskarten-Riser voller Länge wieder ein. Installieren des Erweiterungskarten-Risers voller Baulänge Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. 3. Falls zuvor entfernt, installieren Sie die GPU wieder in den Erweiterungskarten-Risern.
Seite 172 Abbildung 106. Installieren des Erweiterungskarten-Risers (Riser 3A) 2. So installieren Sie den Erweiterungskarten-Riser 4A voller Baulänge: a. Halten Sie den Erweiterungskarten-Riser an den Rändern oder den Griffstellen und richten Sie die Bohrungen auf dem Erweiterungskarten-Riser auf die Führungen auf der Systemplatine aus. b.
Seite 173: Entfernen Einer Gpu
Nächste Schritte Bauen Sie das GPU-Kühlgehäuse ein (falls entfernt). Bringen Sie die obere Abdeckung des GPU-Kühlgehäuses 3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. 4. Installieren Sie alle erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben. Entfernen einer GPU Voraussetzungen 1.
Seite 174 2. So entfernen Sie die GPU aus dem Riser 3 und 4: a. Schieben Sie die Erweiterungskartenverriegelung auf dem Riser zurück. b. Trennen Sie das GPU-Stromkabel von der GPU-Karte. c. Drücken Sie den Knopf und ziehen Sie den schwarzen Kartenhalter ab, bevor Sie die GPU-Karte aus dem Riser entfernen. d.
Seite 175: Installieren Einer Gpu
Abbildung 110. Einsetzen des Metallabdeckblechs Nächste Schritte Ersetzen Sie die GPU. Installieren einer GPU Voraussetzungen WARNUNG: GPUs für Privatanwender sollten nicht in Enterprise Server-Produkten installiert oder verwendet werden. 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 176 Abbildung 111. Entfernen des Metallabdeckblechs 2. So installieren Sie die GPU auf Riser 1: a. Richten Sie den Anschluss an der GPU mit dem Anschluss auf dem Riser aus. b. Setzen Sie die GPU vollständig in den Riser ein. c. Schließen Sie die Verriegelung des Erweiterungskartenhalters. d.
Seite 177 Abbildung 112. Installieren der GPU auf Riser 1 3. So installieren Sie die GPU auf Riser 3 und 4: a. Richten Sie den Anschluss an der GPU mit dem Anschluss auf dem Riser aus. b. Setzen Sie die GPU vollständig in den Riser ein. c.
Seite 178: Optionaler Serieller Com-Port
Abbildung 113. Installieren der GPU auf Riser 3 und Riser 4 Nächste Schritte Bauen Sie das GPU-Kühlgehäuse ein (falls entfernt). Installieren Sie die obere Abdeckung des GPU-Kühlgehäuses. Installieren Sie den Erweiterungskarten-Riser voller Länge. 4. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems.
Seite 179 Abbildung 114. Entfernen des seriellen COM-Ports 2. Trennen Sie das Kabel des seriellen COM-Ports vom seriellen Port. Abbildung 115. Entfernen des seriellen COM-Ports Nächste Schritte Setzen Sie den seriellen COM-Port wieder ein. Installieren und Entfernen von Systemkomponenten...
Seite 180: Installieren Des Seriellen Com-Ports
Installieren des seriellen COM-Ports Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie den Erweiterungskarten-Riser. 4. Trennen Sie das Kabel des seriellen COM-Ports vom Anschluss auf der hinteren E/A-Platine. Schritte 1.
Seite 181: Optionales Idsdm-Modul
Abbildung 117. Installieren des seriellen COM-Ports Nächste Schritte 1. Verbinden Sie das Kabel des seriellen COM-Ports mit dem Anschluss auf der hinteren E/A-Platine. Installieren Sie den Erweiterungskarten-Riser. 3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems.
Seite 182: Einbauen Des Idsdm-Moduls
Abbildung 118. Entfernen des IDSDM-Moduls Nächste Schritte Setzen Sie das IDSDM-Modul wieder ein.. Einbauen des IDSDM-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Schritte 1.
Seite 183: Microsd-Karte
Abbildung 119. Einbauen des IDSDM-Moduls Nächste Schritte Setzen Sie die MicroSD-Karten ein. ANMERKUNG: Setzen Sie die MicroSD-Karten wieder in dieselben Steckplätze ein. Orientieren Sie sich dabei an den Beschriftungen, die Sie beim Entfernen auf den Karten angebracht haben. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems.
Seite 184: Einsetzen Der Microsd-Karte
Abbildung 120. Entfernen der Mikro-SD-Karte Nächste Schritte Setzen Sie die microSD-Karten wieder ein. Einsetzen der MicroSD-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. ANMERKUNG: Stellen Sie bei Verwendung einer MicroSD-Karte in Ihrem System sicher, dass die Option Internal SD Card Port (Anschluss für die interne SD-Karte) im System-Setup aktiviert ist.
Seite 185: M.2-Ssd-Modul
Abbildung 121. Einsetzen der MicroSD-Karte Nächste Schritte Installieren Sie das IDSDM-Modul.. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. M.2-SSD-Modul Entfernen des M.2-SSD-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems..
Seite 186: Einbauen Des M.2-Ssd-Moduls
Abbildung 122. Entfernen des M.2-SSD-Moduls Nächste Schritte Setzen Sie das M.2-SSD-Modul wieder ein. Einbauen des M.2-SSD-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. 3. Entfernen Sie die BOSS-Karte. Das Verfahren zum Entfernen der BOSS-Karte ähnelt dem Verfahren zum Entfernen der Erweiterungskarte aus dem Erweiterungskarten-Riser.
Seite 187: Boss-S2-Karte (Optional)
Abbildung 123. Einbauen des M.2-SSD-Moduls Nächste Schritte 1. Installieren Sie die BOSS-Karte. Das Verfahren zum Installieren der BOSS-Karte ähnelt dem Verfahren zum Installieren der Erweiterungskarte im Erweiterungskarten-Riser. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems..
Seite 188: Installieren Des Boss-Kartenplatzhalters
Abbildung 124. Entfernen des BOSS-Kartenplatzhalters Nächste Schritte Setzen Sie den BOSS-Kartenplatzhalter oder das BOSS-S2-Controllerkartenmodul wieder ein. Installieren des BOSS-Kartenplatzhalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte Richten Sie den BOSS-Kartenplatzhalter am BOSS-S2-Controllerkartenmodul-Schacht aus und drücken Sie ihn in den Schacht, bis er einrastet.
Seite 189: Entfernen Des Boss-S2-Controllerkartenmoduls
Abbildung 125. Installieren des BOSS-Kartenplatzhalters Entfernen des BOSS-S2-Controllerkartenmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. Schritte 1. Ziehen und heben Sie den Rückhalteriegel des BOSS-S2-Kartenträgers, um ihn zu öffnen. 2.
Seite 190 3. Entfernen Sie mithilfe des Kreuzschlitzschraubendrehers Nr. 1 die Schraube (M3 x 0,5 x 4,5 mm), mit der das M.2-SSD-Laufwerk am BOSS-S2-Kartenträger befestigt ist. 4. Schieben Sie das M.2-SSD-Laufwerk aus dem BOSS-S2-Kartenträger heraus. Abbildung 127. Entfernen des M.2-SSD-Laufwerks 5. Trennen Sie das BOSS Stromkabel und das Signalkabel von der Systemplatine. 6.
Seite 191: Installieren Des Boss-S2-Controllerkartenmoduls
Abbildung 129. Entfernen des BOSS-Stromkabels und des BOSS-Signalkabels vom BOSS-S2-Controllerkartenmodul Nächste Schritte Ersetzen Sie das BOSS-S2-Controllerkartenmodul oder setzen Sie den BOSS-Kartenplatzhalter ein. Installieren des BOSS-S2-Controllerkartenmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems..
Seite 192 3. Setzen Sie das BOSS-S2-Controllerkartenmodul ein und drücken Sie das Controllerkartenmodul in Richtung der Gehäuserückseite, bis es fest sitzt. 4. Befestigen Sie das BOSS-S2-Controllerkartenmodul mit dem Kreuzschlitzschraubendreher Nr. 1 (Schraube M3 x 0,5 x 4,5 mm). 5. Verbinden Sie das BOSS Stromkabel und das Signalkabel mit den entsprechenden Systemplatinenanschlüssen. Abbildung 131.
Seite 193: Systembatterie
Abbildung 133. Installieren des BOSS-S2-Kartenträgers Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems.. Systembatterie Austauschen der Systembatterie Voraussetzungen WARNUNG: Bei falschem Einbau einer neuen Batterie besteht Explosionsgefahr. Wechseln Sie die Batterie nur durch denselben oder einen gleichwertigen, vom Hersteller empfohlenen Typ aus.
Seite 194 Abbildung 134. Entfernen der Systembatterie 2. So installieren Sie eine neue Systembatterie: a. halten Sie die Batterie mit dem positiven Pol nach oben und schieben sie unter die Sicherungshalterungen. b. Drücken Sie den Akku in den Anschluss, bis sie einrastet. Abbildung 135.
Seite 195: Optionale Interne Usb-Karte
b. Geben Sie im System-Setup in den Feldern Uhrzeit und Datum das richtige Datum und die richtige Uhrzeit ein. c. Klicken Sie auf Exit, um das System-Setup zu beenden. d. Lassen Sie das System für mindestens eine Stunde aus dem Gehäuse ausgebaut, um die neu eingebaute Batterie zu testen. e.
Seite 196: Installieren Der Internen Usb-Karte
Installieren der internen USB-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie den Erweiterungskarten-Riser. Schritte 1. Verbinden Sie den USB-Schlüssel mit der internen USB-Karte. ANMERKUNG: Achten Sie darauf, die interne USB-Karte im IDSDM/USB-Kartensteckplatz und nicht im Steckplatz für den J_R3_PCIE_PWR-Anschluss zu installieren.
Seite 197: Installieren Des Eingriffsschaltermoduls
ANMERKUNG: Stellen Sie sicher, dass Sie achten Sie auf die Verlegung der Kabel, wenn Sie sie von der Systemplatine. Sie müssen das Kabel wieder korrekt verlegen, damit es nicht abgeklemmt oder gequetscht wird. Schritte 1. Trennen Sie das Kabel des Eingriffsschalters vom Anschluss auf der hinteren E/A-Platine. 2.
Seite 198: Optionale Ocp-Karte
4. Verbinden Sie das Kabel des Eingriffsschalters mit dem Anschluss auf der hinteren E/A-Platine. Abbildung 139. Installieren des Eingriffsschaltermoduls Nächste Schritte Installieren Sie den Erweiterungskarten-Riser. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. Optionale OCP-Karte Entfernen der OCP-Karte Voraussetzungen...
Seite 199 Abbildung 140. Entfernen der OCP-Karte 4. Wenn die OCP-Karte nicht ausgetauscht wird, setzen Sie ein Abdeckblech ein. Abbildung 141. Einsetzen des Abdeckblechs Nächste Schritte Setzen Sie die OCP-Karte wieder ein. Installieren und Entfernen von Systemkomponenten...
Seite 200: Installieren Der Ocp-Karte
Installieren der OCP-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. Entfernen Sie den Erweiterungskarten-Riser. Schritte 1. Entfernen Sie gegebenenfalls das Abdeckblech. Abbildung 142. Entfernen des Abdeckblechs 2.
Seite 201: Netzteil
Abbildung 143. Installieren der OCP-Karte Nächste Schritte Installieren Sie den Erweiterungskarten-Riser 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. Netzteil ANMERKUNG: Beim Ersetzen des Hot-Swap-fähigen Netzteils nach dem nächsten Serverstart; das neue Netzteil wird automatisch auf die gleiche Firmware und Konfiguration wie das zuvor installierte aktualisiert.
Seite 202: Entfernen Eines Netzteilplatzhalters
Entfernen eines Netzteilplatzhalters Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte Heben Sie den Platzhalter aus dem System heraus. VORSICHT: Um eine ordnungsgemäße Kühlung zu gewährleisten, muss der Netzteilplatzhalter im zweiten Netzeilschacht in einer nicht redundanten Konfiguration installiert sein. Entfernen Sie den Netzteilplatzhalter nur, wenn Sie ein zweites Netzteil einsetzen.
Seite 203: Netzteil Installieren
Abbildung 144. Netzteil entfernen Nächste Schritte Setzen Sie das Netzteil wieder ein oder installieren Sie den Netzteilplatzhalter. Netzteil installieren Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Stellen Sie bei Systeme, die redundante Netzteile unterstützen, sicher, dass beide Netzteile vom gleichen Typ sind und die maximale Ausgangsleistung identisch ist.
Seite 204: Trusted Platform Module
Abbildung 145. Netzteil installieren Nächste Schritte 1. Falls Sie den Kabelführungsarm entriegelt oder entfernt haben, setzen Sie ihn wieder ein bzw. verriegeln Sie ihn wieder. Weitere Informationen über das Kabelmanagement beim Entfernen oder Installieren von Netzteilen, während sich das System im Rack befindet, finden Sie in der Dokumentation zum Zubehör für das Kabelmanagement unter https://www.dell.com/poweredgemanuals.
Seite 205: Installieren Des Tpm-Moduls
Entfernen des TPM Schritte 1. Machen Sie den TPM-Anschluss auf der Systemplatine ausfindig. 2. Drücken Sie das Modul nach unten und entfernen Sie die Schraube mit dem Sicherheits-Torx 8-Schraubendreherbit, das mit dem TPM-Modul geliefert wurde. 3. Schieben Sie das TPM-Modul aus seinem Anschluss heraus. 4.
Seite 206: Initialisieren Des Tpm 2.0 Für Benutzer
Initialisieren des TPM 2.0 für Benutzer Schritte 1. Drücken Sie beim Start des System F2, um das System-Setup aufzurufen. 2. Klicken Sie im Bildschirm System-Setup-Hauptmenü auf System-BIOS > Systemsicherheitseinstellungen. 3. Wählen Sie unter der Option TPM Security (TPM-Befehl) On (Ein) aus. 4.
Seite 207: Einsetzen Der Systemplatine
Abbildung 147. Entfernen der Systemplatine Nächste Schritte Bauen Sie die Systemplatine ein. Einsetzen der Systemplatine Voraussetzungen ANMERKUNG: Ersetzen Sie vor dem Austausch der Systemplatine das alte iDRAC-MAC-Adressetikett im Informationsschild mit dem iDRAC-MAC-Adressetikett der neuen Systemplatine. 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2.
Seite 208: Wiederherstellen Der Service-Tag-Nummer Mit Easy Restore
Abbildung 148. Einsetzen der Systemplatine Nächste Schritte 1. Tauschen Sie die folgenden Komponenten aus: Trusted Platform Module (TPM). ANMERKUNG: Das TPM-Modul muss nur bei der Installation einer neuen Systemplatine ausgetauscht werden. IDSDM-Modul (falls installiert). Interne USB-Karte (falls installiert). Netzteile (PSU). OCP-Karte (falls installiert).
Seite 209: Manuelles Aktualisieren Der Service-Tag-Nummer
Flash-Laufwerk gesichert. Wenn das BIOS eine neue Systemplatine erkennt und die Service-Tag-Nummer des Backup-Flash-Laufwerks abweicht, fordert das BIOS den Benutzer dazu auf, die gesicherten Daten wiederherzustellen. Info über diese Aufgabe Nachfolgend finden Sie eine Liste der verfügbaren Optionen: 1. Drücken Sie Y, um die Service-Tag-Nummer, die Lizenz und die Diagnoseinformationen wiederherzustellen. 2.
Seite 210: Installieren Der Lom-Karte Und Der Hinteren E/A-Platine
Abbildung 149. Entfernen der LOM-Karte und der hinteren E/A-Platine Nächste Schritte Setzen Sie die LOM-Karte und die hintere E/A-Platine wieder ein. Installieren der LOM-Karte und der hinteren E/A-Platine Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems..
Seite 211 Abbildung 150. Installieren der LOM-Karte und der hinteren E/A-Platine Nächste Schritte Bauen Sie die Systemplatine ein. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. Installieren und Entfernen von Systemkomponenten...
Seite 212: Kapitel 5: Upgrade-Kits
Upgrade-Kits Die Tabelle listet die verfügbaren APOS-Kits [After Point Of Sale] auf. Tabelle 41. Upgrade-Kits Kits Teilenummer Zugehörige Links zu Service-Anweisungen Blende JYPW8/MPW3H (LCD) Siehe Installieren der Frontverkleidung BOSS Einbauen des M.2-SSD-Moduls BOSS S2 Siehe Installieren des BOSS-S2-Controllerkartenmoduls Embedded Management (IDSDM) C2KCJ Siehe IDSDM-Kit...
Seite 213 ANMERKUNG: Um BOSS S2 im System zu aktivieren, stellen Sie sicher, dass die BIOS-Firmware-Version 1.5.5 ist und die iDRAC- Firmware-Version 4.30.30.30 oder höher ist. Befolgen Sie, bevor Sie mit der Installation oder dem Entfernen beginnen, die Sicherheitshinweise und die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Systems.
Seite 214 Abbildung 152. Installieren des BOSS-Platzhalters So installieren Sie das BOSS-S2-Controllerkartenmodul: 1. Installieren Sie die BOSS-S2-Controllerkarte. Informationen zum Installieren der BOSS-S2-Controllerkarte finden Sie unter Installieren BOSS-S2-Controllerkartenmoduls, Schritte 1 bis 4. 2. Installieren Sie das M.2-SSD-Laufwerk. Informationen zum Installieren des M.2-SSD-Laufwerks finden Sie unter Installieren des BOSS-S2-Controllerkartenmoduls, Schritte 5 bis 9.
Seite 215: Gpu-Kit
GPU-Kit WARNUNG: GPUs für Privatanwender sollten nicht in Enterprise Server-Produkten installiert oder verwendet werden. Die Kits GPU FL, HL und GPU-Netzkabel sind drei verschiedene Kits, die dem Kunden zur Verfügung stehen. Je nach bestelltem Kit sind die jeweiligen Komponenten verfügbar. Tabelle 43.
Seite 216 Tabelle 44. Anforderungsmatrix für Kühlungslüfter und Schaum Systemkonfiguration Kühlungslüfter Schaumanforderungen Keine Rückwandplatine Hochleistungslüfter (Silberklasse) Nicht erforderlich 8 x 2,5-Zoll-NVMe Hochleistungslüfter (Silberklasse) Nicht erforderlich 16 x 2,5-Zoll-SAS/SATA Hochleistungslüfter (Silberklasse) Nicht erforderlich 16 x 2,5-Zoll-SAS/SATA + 8 NVMe Hochleistungslüfter (Goldklasse) Erforderlich 16 x 2,5-Zoll-NVMe Hochleistungslüfter (Goldklasse) Erforderlich 8 x 3,5-Zoll-SAS/SATA...
Seite 217: Hersteller
Tabelle 46. GPU-Netzkabelmatrix (fortgesetzt) Kategorie Beschreibung Hersteller Kabel Kabelmenge CRD, GRPHC, 32 GB, FH und FL NVIDIA 8-poliges Kabel 1 Stück pro GPU-Riser 250 W, V100S, PCIe CRD, GRPHC, NVIDIA, FH und FL NVIDIA 8-poliges Kabel 1 Stück pro GPU-Riser 24 GB, RTX6000 CRD, GRPHC, NVIDIA, FH und FL...
Seite 218 Abbildung 153. Anbringen von Mylar-Schaum auf der Systemabdeckung Folgen Sie nach der Installation den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. Upgrade-Kits...
Seite 219: Idsdm-Kit
IDSDM-Kit Das IDSDM-Kit enthält eine IDSDM-Karte. Eine Anleitung zur Installation von IDSDM finden Sie unter Einbauen des IDSDM-Moduls. ANMERKUNG: Achten Sie darauf, das IDSDM-Modul in der IDSDM/USB-Kartenschnittstelle und nicht im J_R3_PCIE_PWR- Anschluss zu installieren. Abbildung 154. IDSDM-Portinformationen Upgrade-Kits...
Seite 220: Internes Usb-Karten-Kit
Internes USB-Karten-Kit Das interne USB-Karten-Kit enthält eine interne USB-Karte. Informationen zur Installation von internen USB-Karten finden Sie im Abschnitt Installieren der internen USB-Karte. ANMERKUNG: Achten Sie darauf, die interne USB-Karte in der IDSDM/USB-Kartenschnittstelle und nicht im J_R3_PCIE_PWR- Anschluss zu installieren. Abbildung 155.
Seite 221: Kapitel 6: Jumper Und Anschlüsse
Jumper und Anschlüsse In diesem Abschnitt finden Sie wesentliche und spezielle Informationen zu Jumpern und Switches. Außerdem werden die Anschlüsse auf den verschiedenen Platinen im System beschrieben. Mit den Jumpern auf der Systemplatine können das System deaktiviert und Kennwörter zurückgesetzt werden. Um Komponenten und Kabel korrekt zu installieren, müssen Sie in der Lage sein, die Anschlüsse auf der Systemplatine zu identifizieren.
Seite 222 Tabelle 48. Jumper und Anschlüsse auf der Systemplatine (fortgesetzt) Element Anschluss Beschreibung IO_RISER4 (CPU2) Riser 4 SL6_CPU2_PB4 PCIe/NVMe-Anschluss 6 IO_RISER3 (CPU2) Riser 3 SIG_PWR_3 GPU-Stromversorgung J_R3_PCIE_PWR Netzanschluss von Riser 3 Hinterer E/A-Anschluss Hinterer E/A-Anschluss Knopfzellenbatterie Knopfzellenbatterie Riser 2 IO_RISER2_A (CPU1) IO_RISER2_B (CPU2) OCP NIC 3.0-Anschluss OCP NIC 3.0-Anschluss...
Seite 223: Jumper-Einstellungen Auf Der Systemplatine
Tabelle 48. Jumper und Anschlüsse auf der Systemplatine (fortgesetzt) Element Anschluss Beschreibung B16, B8, B15, B7, B14, B4, B13, B3 DIMMs für Prozessor-2-Kanäle E, F, G, H SL1_CPU2_PB3_XB2 XGMI/NVMe-Anschluss 1 FAN_2U2 Lüfter 2 CPU2 Prozessor 2 FAN_2U1_1U1/2 Lüfter 1 B1, B9, B2, B10, B5, B11, B6, B12 DIMMs für Prozessor-2-Kanäle A, B, C, D LFT_CP Linkes Bedienfeld...
Seite 224 ANMERKUNG: Die vorhandenen Kennwörter werden erst deaktiviert (gelöscht), wenn das System mit dem Jumper auf den Stiften 4 und 6 gestartet wird. Um ein neues System- und/oder Setup-Kennwort zu vergeben, muss der Jumper zurück auf die Stifte 2 und 4 gesetzt werden. ANMERKUNG: Wenn Sie ein neues System- bzw.
Seite 225: Kapitel 7: Systemdiagnose Und Anzeigecodes
Systemdiagnose und Anzeigecodes In diesem Abschnitt werden die Diagnoseanzeigen auf der Frontblende des Systems beschrieben, die den Systemstatus beim Systemstart wiedergeben. Themen: • Status-LED-Anzeigen • Anzeigecodes für Systemzustand und System-ID • iDRAC Quick Sync 2-Anzeigecodes • iDRAC Direct-LED-Anzeigecodes • LCD-Display •...
Seite 226: Anzeigecodes Für Systemzustand Und System-Id
Tabelle 50. LED-Statusanzeigen und Beschreibungen (fortgesetzt) Symbol Beschreibung Zustand Fehlerbehebung ● Der externe Luftstrom ist gestört. Wenn das Problem weiterhin besteht, finden Sie weitere Informationen im Abschnitt Wie Sie Hilfe bekommen. Stromanzeige Die Anzeige blinkt gelb, wenn Weitere Informationen zu dem jeweiligen Problem im System ein elektrischer Fehler finden Sie im Systemereignisprotokoll oder in den aufgetreten ist (z.
Seite 227: Idrac Quick Sync 2-Anzeigecodes
Tabelle 51. Anzeigecodes für Systemzustand und System-ID (fortgesetzt) Anzeigecode für Systemzustand und Zustand System-ID Gelb blinkend Zeigt an, dass im System ein Fehler vorliegt. Prüfen Sie das Systemereignisprotokoll, um spezifische Fehlermeldungen einzusehen. Informationen zu den Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie unter qrl.dell.com >...
Seite 228: Idrac Direct-Led-Anzeigecodes
iDRAC Direct-LED-Anzeigecodes Die iDRAC Direct-LED-Anzeige leuchtet, um anzuzeigen, dass der Port angeschlossen ist und als Teil des iDRAC-Subsystems verwendet wird. Sie können iDRAC Direct konfigurieren, indem Sie ein USB-auf-Mikro-USB (Typ AB)-Kabel verwenden, das Sie mit Ihrem Laptop oder Tablet verbinden können. Die Kabellänge darf 0,91 m (3 Fuß) nicht überschreiten. Die Leistung kann von der Qualität des Kabels abhängen. In der folgenden Tabelle wird die iDRAC Direct-Aktivität bei aktivem iDRAC Direct-Port beschrieben: Tabelle 53.
Seite 229: Anzeigen Des Startbildschirms
Tabelle 54. Merkmale des LCD-Display (fortgesetzt) Schaltfläche Beschreibung oder Anzeige Rechts Bewegt den Cursor schrittweise vorwärts. Beim Durchlaufen einer Meldung: ● Drücken Sie die rechte Taste und halten Sie sie gedrückt, um die Bildlaufgeschwindigkeit zu erhöhen. ● Lassen Sie die Taste los, um den Vorgang zu beenden. ANMERKUNG: Der Bildschirm wird nicht mehr angezeigt, wenn Sie die Schaltfläche loslassen.
Seite 230: Ansichtsmenü
Ansichtsmenü ANMERKUNG: Wenn Sie eine Option im Menü Ansicht auswählen, müssen Sie die Option bestätigen, bevor Sie den nächsten Vorgang durchführen. Tabelle 56. Ansichtsmenü Option Beschreibung iDRAC-IP Zeigt die IPv4- oder IPv6-Adressen für iDRAC9 an. Zu den Adressen zählen DNS (Primär und Sekundär), Gateway, IP und Subnetz (kein Subnetz bei IPv6).
Seite 231: Netzteil-Anzeigecodes
Tabelle 57. NIC-Anzeigecodes (fortgesetzt) NIC-Anzeigecodes Zustand Die Verbindungsanzeige blinkt grün und es herrscht keine Zeigt an, dass die NIC-Erkennung über das NIC- Aktivität. Konfigurationsdienstprogramm aktiviert ist. Netzteil-Anzeigecodes Wechselstromnetzteile sind mit einem beleuchteten durchsichtigen Griff ausgestattet, der als Anzeige dient. Diese Anzeige gibt an, ob Netzstrom anliegt oder ob eine Störung vorliegt.
Seite 232 Tabelle 58. Codes für die Statusanzeige des Wechselstromnetzteils (fortgesetzt) Betriebsanzeigecodes Zustand VORSICHT: Wenn zwei Netzteile eingesetzt werden, müssen es Netzteile gleichen Typs sein, die die gleiche maximale Ausgangsleistung besitzen. VORSICHT: Um eine Netzteil-Fehlpaarung zu beheben, ersetzten Sie das Netzteil mit der blinkenden Anzeige. Wenn Sie das Netzteil austauschen, um ein identisches Paar zu erhalten, kann dies zu einem Fehlerzustand und einer unerwarteten Systemabschaltung führen.
Seite 233: Laufwerksanzeigecodes
Tabelle 59. Statusanzeigecodes des Gleichstromnetzteils (fortgesetzt) Betriebsanzeigecodes Zustand VORSICHT: Die Kombination von Wechselstrom- und Gleichstromnetzteilen wird nicht unterstützt. Laufwerksanzeigecodes Die LEDs auf dem Laufwerkträger zeigen den Status der einzelnen Laufwerke an. Jeder Laufwerkträger verfügt über zwei LEDs: eine Aktivitäts-LED (grün) und eine Status-LED (zweifarbig grün/gelb). Die Aktivitäts-LED blinkt immer dann auf, wenn auf das Laufwerk zugegriffen wird.
Seite 234: Integrierte Dell Systemdiagnose
Integrierte Dell Systemdiagnose ANMERKUNG: Die integrierte Dell Systemdiagnose wird auch als ePSA-Diagnose (Enhanced Pre-boot System Assessment) bezeichnet. Die integrierte Systemdiagnose bietet eine Reihe von Optionen für bestimmte Gerätegruppen oder Geräte mit folgenden Funktionen: ● Tests automatisch oder in interaktivem Modus durchführen ●...
Seite 235: Kapitel 8: Wie Sie Hilfe Bekommen
Zugriff auf Systeminformationen mithilfe von QRL Sie können den Quick Resource Locator (QRL) auf dem Informationsschild auf der des R7525-Systems verwenden, um auf die Informationen zum Dell EMC PowerEdge R7525-System zuzugreifen. Voraussetzungen Stellen Sie sicher, dass der QR-Code-Scanner auf Ihrem Smartphone oder Tablet installiert ist.
Seite 236: Quick Resource Locator (Qrl) Für Das Poweredge R7525-System
übermittelt diese sicher an Dell EMC. Diese Informationen werden von dem technischen Support von Dell EMC zur Behebung des Problems verwendet. ● Proaktiver Kontakt: Ein Mitarbeiter des technischen Supports von Dell EMC kontaktiert Sie bezüglich des Supportfalls und ist Ihnen bei der Behebung des Problems behilflich.
Seite 237: Kapitel 9: Dokumentationsangebot
In diesem Abschnitt finden Sie Informationen zum Dokumentationsangebot für Ihr System. So zeigen Sie das Dokument an, dass in der Tabelle der Dokumentationsressourcen aufgeführt ist: ● Über die Dell EMC Support-Website: 1. Klicken Sie auf den Dokumentations-Link in der Spalte Standort der Tabelle.
Seite 238 User’s Guide. Weitere Informationen über das https://www.dell.com/ Installieren und Verwenden von serviceabilitytools Dell SupportAssist finden Sie im zugehörigen Benutzerhandbuch zu Dell EMC SupportAssist Enterprise. Weitere Informationen über Www.dell.com/openmanagemanuals Partnerprogramme von Enterprise Systems Management siehe Dokumente zu OpenManage Connections Enterprise Systems Management.
Seite 239 Tabelle 62. Zusätzliche Dokumentationsressourcen für Ihr System (fortgesetzt) Task Dokument Speicherort Karte und Bereitstellung der Karten finden Sie in der Dokumentation zum Speicher-Controller. Grundlegendes zu Informationen zu den Ereignis- www.dell.com/qrl Ereignis- und und Fehlermeldungen, die von Fehlermeldungen der System-Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie unter...
