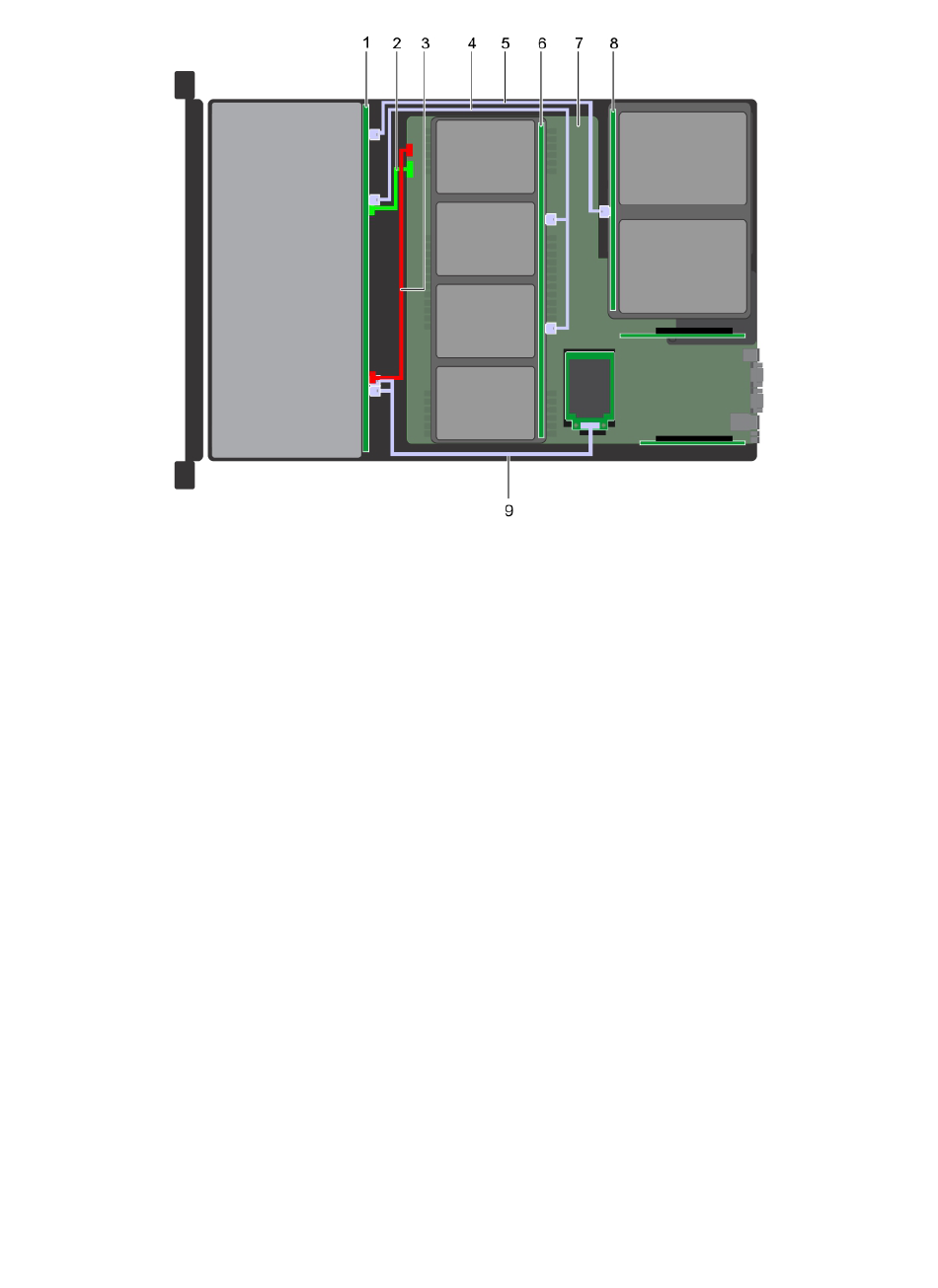

Abbildung 149. Kabelführung - 12 x 3,5 -Zoll Festplattenrückwandplatine mit 4 x 3,5 Zoll (4 x 2,5 -Zoll Adapter) Mid Rückwandplatine
des Festplattenfachs und 2 x 3,5 Zoll hinterer Festplattenrückwandplatine
1 Rückwandplatine
3 Stromkabel der Rückwandplatine (BP: BP1 bis MB: BP1)
5 SAS-Kabel (BP: A2 BP SAS bis zur rückwärtigen BP: J_SAS_1) 6
7 Systemplatine
9 SAS-Kabel (BP: Kabelanschluss J_SAS_A0_B0 zu Mini-PERC)
198 Installieren und Entfernen von Systemkomponenten
2 Signalkabel der Rückwandplatine (BP: BPSIG1 bis MB:
BPSIG1)
4 SAS-Kabel (BP: A1 BP SAS bis Mitte BP: J_SAS_A1,
Kabelanschluss J_SAS_B1)
Festplatten-Rückwandplatine
8 Festplatten-Rückwandplatine
