Installieren Einer Integrierten Speichercontrollerkarte - Dell EMC PowerEdge R740xd Installations- Und Servicehandbuch

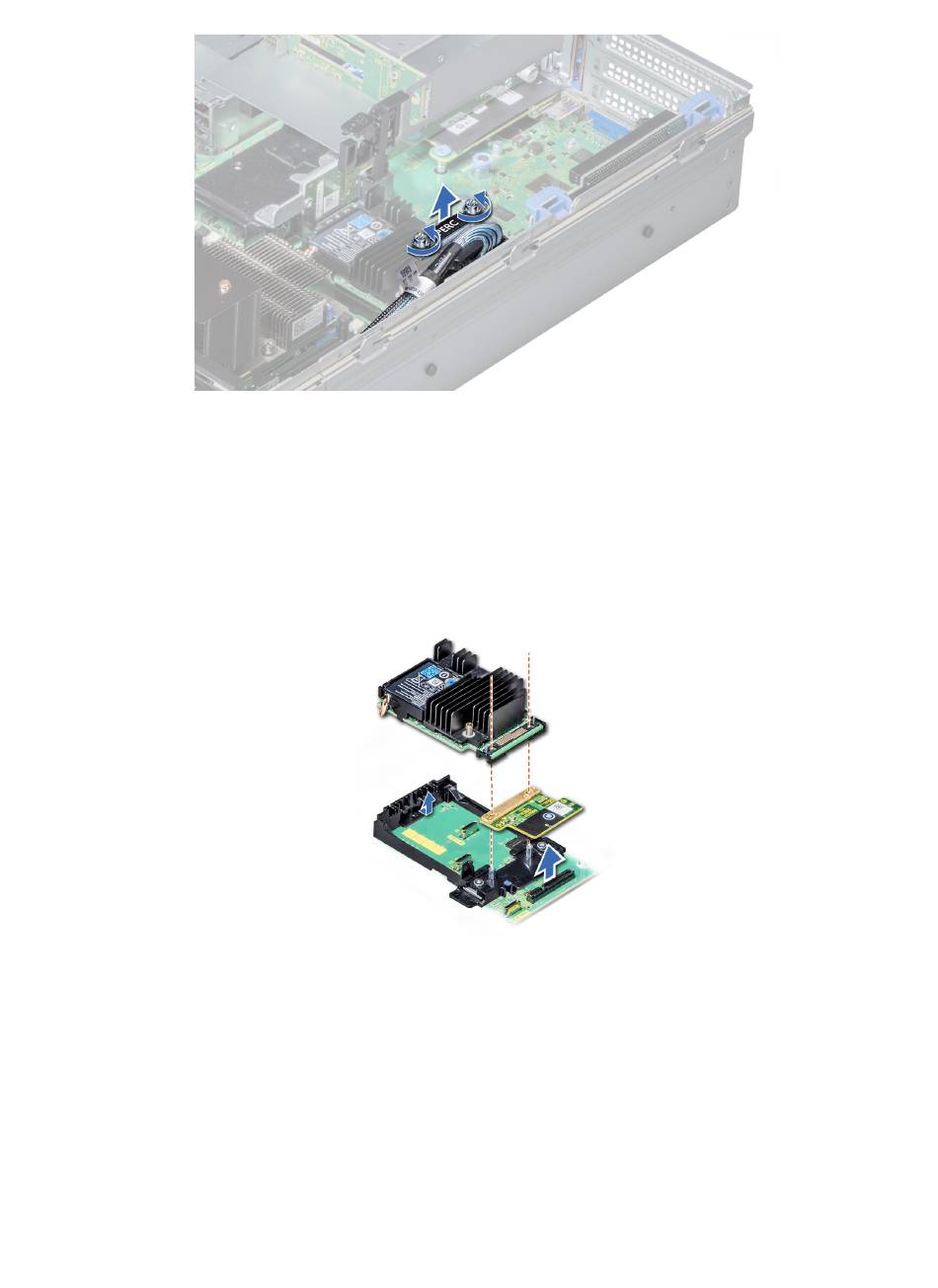

Abbildung 121. Entfernen des Kabels des integrierten Speichercontrollers
3 Heben Sie das Ende der Karte an, und ziehen Sie sie leicht abgewinkelt nach oben, sodass sie sich aus der Kartenhalterung des
integrierten Speichercontrollers auf der Systemplatine löst.
4 Heben Sie die Karte aus dem System heraus.
5 Halten Sie die Zwischenplatine an den Rändern und ziehen Sie an der Platine, bis sich der Platinenstecker vom Anschluss auf der
Systemplatine löst.
Abbildung 122. Entfernen der integrierte Speichercontrollerkarte
Nächster Schritt
Installieren Sie die integrierte

Installieren einer integrierten Speichercontrollerkarte

Voraussetzung
Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.
176 Installieren und Entfernen von Systemkomponenten
Speicher-Controllerkarte.
