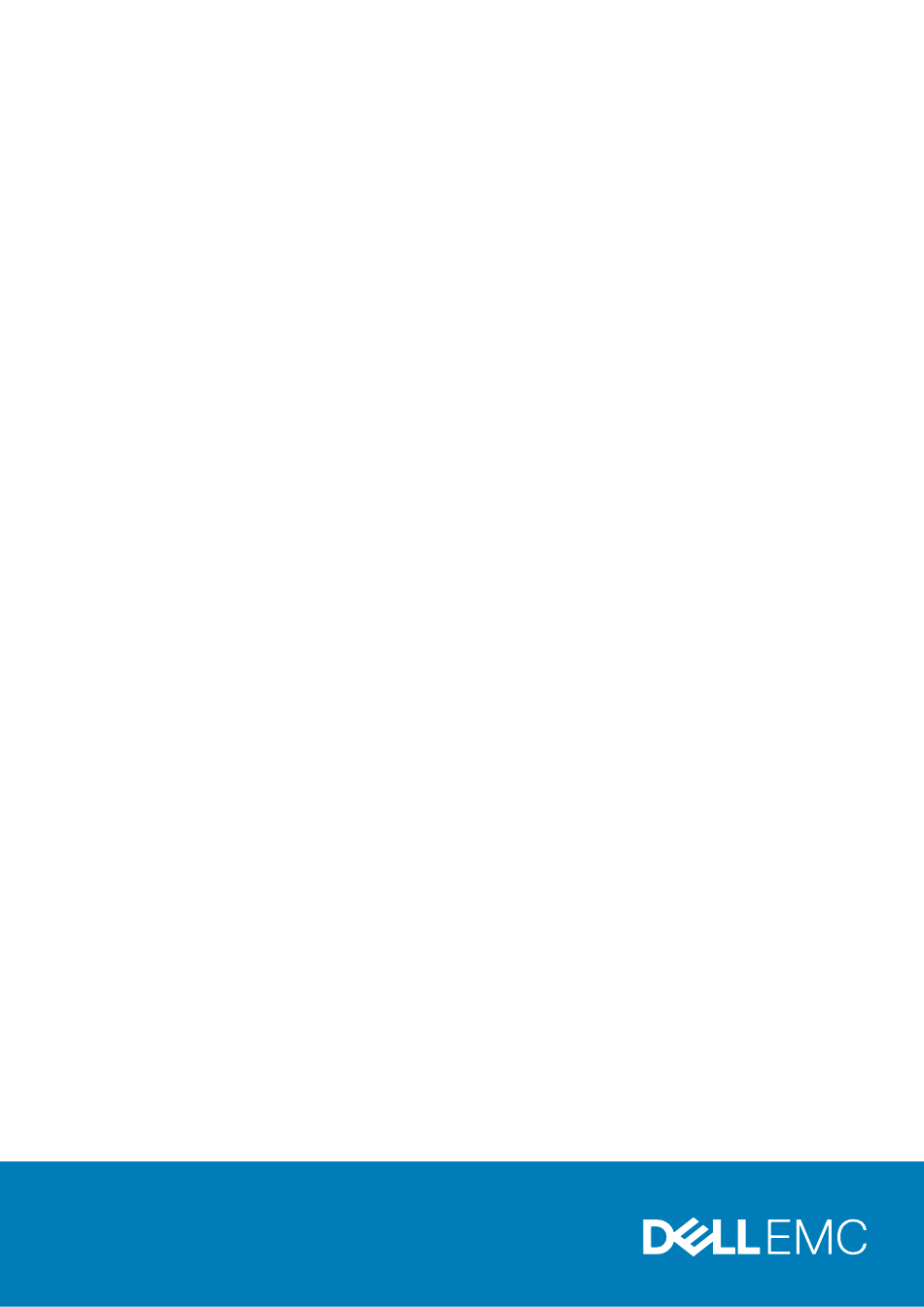

- Seite 1 Dell EMC PowerEdge R740xd2 Technische Daten Vorschriftenmodell: E56S Series Vorschriftentyp: E56S001...
- Seite 2 Anmerkungen, Vorsichtshinweise und Warnungen ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie Ihr Produkt besser einsetzen können. VORSICHT: Ein VORSICHTSHINWEIS warnt vor möglichen Beschädigungen der Hardware oder vor Datenverlust und zeigt, wie diese vermieden werden können. WARNUNG: Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann.
-
Seite 3: Inhaltsverzeichnis
Netzteil-Anzeigecodes................................ 19 Laufwerksanzeigecodes..............................21 4 Wie Sie Hilfe bekommen......................23 Informationen zum Recycling oder End-of-Life-Service....................23 Kontaktaufnahme mit Dell..............................23 Zugriff auf Systeminformationen mithilfe von QRL......................23 Quick Resource Locator für das Dell EMC PowerEdge R740xd2-System............24 Automatische Unterstützung mit SupportAssist......................24 Inhaltsverzeichnis... -
Seite 4: Übersicht Über Das Dell Emc Poweredge R740Xd2-System

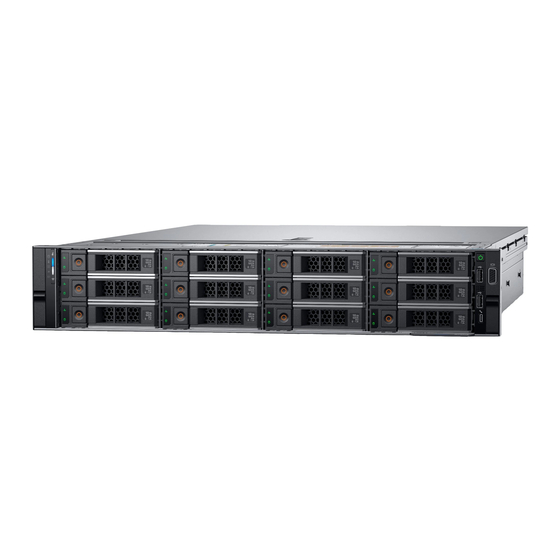

Übersicht über das Dell EMC PowerEdge R740xd2-System Das Dell EMC PowerEdge R740xd2-System ist ein 2-HE-Rack-Server und unterstützt bis zu: • Zwei Prozessoren der Intel Xeon Scalable-Produktreihe • 16 DIMM-Steckplätze • Zwei redundante Netzteile • 26 SAS-, SATA-, Nearline-SAS-Festplatten oder SSDs Weitere Informationen zu unterstützten Laufwerken finden Sie im Abschnitt... -
Seite 5: Bedienfelder
Weitere Informationen zu den Anschlüssen finden Sie im Abschnitt Ports und Anschlüsse – Technische Daten. Rückansicht des Systems Abbildung 4. Rückseitenmerkmale eines Systems mit 2 3,5-Zoll-Laufwerken (hinten) und Risern mit flachem Profil 1. Serielle Schnittstelle 2. Laufwerke (2) Übersicht über das Dell EMC PowerEdge R740xd2-System... - Seite 6 7. Netzteil (PSU 1) 8. Informations-Tag 9. Netzteil (PSU 2) 10. LOM-Ethernet-Anschluss (2) 11. Ethernet-Anschluss (1 Gbit) 12. Ethernet-Port (2 Gbit) 13. USB 3.0-Anschluss (2) 14. Dedizierter Netzwerkport des iDRAC9 15. VGA-Anschluss 16. Systemidentifikationstaste Übersicht über das Dell EMC PowerEdge R740xd2-System...
- Seite 7 5. Netzteil (PSU 1) 6. Informations-Tag 7. Netzteil (PSU 2) 8. LOM-Ethernet-Anschluss (2) 9. Ethernet-Anschluss (1 Gbit) 10. Ethernet-Port (2 Gbit) 11. USB 3.0-Anschluss (2) 12. Dedizierter Netzwerkport des iDRAC9 13. VGA-Anschluss 14. Systemidentifikationstaste Übersicht über das Dell EMC PowerEdge R740xd2-System...
-
Seite 8: Technische Daten
Technische Daten Die technischen Daten und Umgebungsbedingungen für Ihr System sind in diesem Abschnitt enthalten. Themen: • Gehäuseabmessungen • Gewicht des Systems • Technische Daten des Prozessors • PSU – Technische Daten • Technische Daten zu den Kühlungslüftern • Technische Daten der System-batterie •... -
Seite 9: Gewicht Des Systems
System-konfiguration Höchstgewicht (mit allen Laufwerken/SSDs) 24+2 x 3,5-Zoll-Laufwerke 43,2 kg (95,24 lb) Technische Daten des Prozessors Tabelle 3. Technische Daten des Prozessors für das Dell EMC PowerEdge R740xd2 Unterstützter Prozessor Anzahl der unterstützten Prozessoren Prozessor der Intel Xeon Scalable-Produktreihe Zwei PSU –... -
Seite 10: Technische Daten Zu Den Kühlungslüftern
Dieses System ist außerdem für den Anschluss an IT-Stromsysteme mit einer Außenleiterspannung von höchstens 240 V konzipiert. Technische Daten zu den Kühlungslüftern Das Dell EMC PowerEdge R740xd2-System unterstützt bis zu sechs Hochleistungslüfter. ANMERKUNG: Verwenden Sie beim Auswählen und Aufrüsten der Systemkonfiguration den Dell Energy Smart Solution Advisor unter Dell.com/ESSA, um den Stromverbrauch des System zu prüfen und eine optimale Energienutzung zu... -
Seite 11: Technische Daten Der System-Batterie
Technische Daten der System-batterie Das Dell EMC PowerEdge R740xd2-System unterstützt Lithium-Knopfzellenbatterien des Typs CR 2032 mit 3,0 V als Systembatterie. Arbeitsspeicher – Technische Daten Das Dell EMC PowerEdge R740xd2-System unterstützt 16 DDR4-RDIMM-Steckplätze (Registered DIMM). Es werden die folgenden Speicherbusfrequenzen unterstützt: 1.866 MT/s, 2.133 MT/s, 2.400 MT/s und 2.666 MT/s. -
Seite 12: Ports Und Anschlüsse - Technische Daten
Sie können bis zu sechs PCIe-Add-on-NIC-Karten einsetzen. Serieller Anschluss – Technische Daten Das Dell EMC PowerEdge R740xd2-System unterstützt einen seriellen Anschluss auf der Rückseite. Hierbei handelt es sich um einen 9- poligen Anschluss, Data Terminal Equipment (DTE), 16550-konform. VGA-Anschlüsse – Technische Daten Das Dell EMC PowerEdge R740xd2System unterstützt einen 15-poligen VGA-Anschluss auf der Rückseite des System. -
Seite 13: Umgebungsbedingungen
ANMERKUNG: Verwenden Sie microSD-Karten von Dell EMC, die mit dem IDSDM- oder vFlash-konfigurierten Systemen verknüpft sind. Umgebungsbedingungen ANMERKUNG: Weitere Informationen zu Umweltzertifizierungen entnehmen Sie bitte dem Umweltdatenblatt des betreffenden Produkts. Dieses finden Sie bei den Handbüchern und Dokumenten auf www.dell.com/poweredgemanuals Tabelle 11. -
Seite 14: Standardbetriebstemperatur
Herabstufung der Betriebstemperatur Technische Daten 30 bis 40 °C (86 bis 104 °F) Die maximale Temperatur verringert sich um 1 °C/175 m (1 °F/319 Fuß) oberhalb von 950 m (3.117 Fuß). 40–45 °C (104–113 °F) Maximale Temperatur verringert sich um 1 °C/125 m (1 °F/228 Fuß) oberhalb von 950 m (3.117 Fuß). -
Seite 15: Partikel- Und Gasförmige Verschmutzung - Technische Daten
Konfiguration Maximale Anzahl der unterstützten DIMM- Kühlkörper Kühlgehäus Lüfter Prozessoren Platzhalter etyp Anzahl Modell mit flachem Profil Tabelle 19. Temperaturbeschränkungen für Erweiterungskarten Tier-Stufe der Busbreite Karten voller Anwendungeinsch Karten halber Anwendungeinsch thermischen Bauhöhe ränkungen Bauhöhe ränkungen Kühlung (Konfigurationstyp (Konfigurationstyp /PCIe-Steckplatz) /PCIe-Steckplatz) –... - Seite 16 Schäden an Geräten oder Fehler verursacht, müssen Sie womöglich die Umgebungsbedingungen korrigieren. Die Berichtigung von Umgebungsbedingungen liegt in der Verantwortung des Kunden. Tabelle 20. Partikelverschmutzung – Technische Daten Partikelverschmutzung Technische Daten Luftfilterung Rechenzentrum-Luftfilterung gemäß ISO Klasse 8 pro ISO 14644-1 mit einer oberen Konfidenzgrenze von 95 %.
-
Seite 17: Systemdiagnose Und Anzeigecodes
Systemdiagnose und Anzeigecodes Die Diagnoseanzeigen auf der Vorderseite geben beim Systemstart den Status des Systems wieder. Themen: • Anzeigecodes für Systemzustand und System-ID • iDRAC Direct-LED-Anzeigecodes • NIC-Anzeigecodes • Netzteil-Anzeigecodes • Laufwerksanzeigecodes Anzeigecodes für Systemzustand und System-ID Die Anzeige für Systemzustand und System-ID befindet sich auf dem linken Bedienfeld an der des Systems. Abbildung 9. -
Seite 18: Idrac Direct-Led-Anzeigecodes
Anzeigecode für Systemzustand und Zustand System-ID Stetig gelb leuchtend Zeigt an, dass sich das System im ausfallsicheren Modus befindet. Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt „Wie Sie Hilfe bekommen“. Gelb blinkend Zeigt an, dass im System ein Fehler vorliegt. Prüfen Sie das Systemereignisprotokoll, um die spezifischen Fehlermeldungen einzusehen. -
Seite 19: Netzteil-Anzeigecodes
Status Zustand Die Verbindungsanzeige leuchtet grün und die Der NIC ist mit einem gültigen Netzwerk bei seiner maximalen Port- Aktivitätsanzeige leuchtet nicht. Geschwindigkeit verbunden und es werden keine Daten gesendet oder empfangen. Die Verbindungsanzeige leuchtet gelb und die Der NIC ist mit einem gültigen Netzwerk bei weniger als seiner maximalen Aktivitätsanzeige leuchtet nicht. - Seite 20 Betriebsanzeigecodes Zustand zwei identische Netzteile unterschiedliche Eingangsspannungen aufnehmen, können sie unterschiedliche Wattleistungen ausgeben, was eine Nichtübereinstimmung verursacht. VORSICHT: Wenn zwei Netzteile eingesetzt werden, müssen es Netzteile gleichen Typs sein, die die gleiche maximale Ausgangsleistung besitzen. Abbildung 12. Statusanzeige beim Gleichstrom-Netzteil 1.
-
Seite 21: Laufwerksanzeigecodes
Betriebsanzeigecodes Zustand oder umgekehrt zu gelangen, müssen Sie das System ausschalten. VORSICHT: Wenn zwei Netzteile eingesetzt werden, müssen es Netzteile gleichen Typs sein, die die gleiche maximale Ausgangsleistung besitzen. VORSICHT: Die Kombination von Wechselstrom- und Gleichstromnetzteilen wird nicht unterstützt und verursacht eine Nichtübereinstimmung. - Seite 22 Laufwerkstatusanzeigecode Zustand Blinkt drei Sekunden lang grün, drei Sekunden lang gelb und Neuaufbau gestoppt. erlischt nach sechs Sekunden Systemdiagnose und Anzeigecodes...
-
Seite 23: Wie Sie Hilfe Bekommen
Wie Sie Hilfe bekommen Themen: • Informationen zum Recycling oder End-of-Life-Service • Kontaktaufnahme mit Dell • Zugriff auf Systeminformationen mithilfe von QRL • Automatische Unterstützung mit SupportAssist Informationen zum Recycling oder End-of-Life- Service In bestimmten Ländern werden Rücknahme- und Recyclingservices für dieses Produkt angeboten. Wenn Sie Systemkomponenten entsorgen möchten, rufen Sie www.dell.com/recyclingworldwide auf und wählen Sie das entsprechende Land aus. -
Seite 24: Quick Resource Locator Für Das Dell Emc Poweredge R740Xd2-System
Support von Dell EMC. • Automatisierte Erfassung von Diagnosedaten: SupportAssist erfasst automatisch Daten zum Systemstatus von Ihren Geräten und übermittelt diese sicher an Dell EMC. Diese Informationen werden von dem technischen Support von Dell EMC zur Behebung des Problems verwendet. •...
