Entfernen der hinteren 2,5-Zoll-Laufwerksrückwandplatine
Voraussetzungen
VORSICHT: Um Schäden an den Laufwerken und der Rückwandplatine zu vermeiden, müssen Sie die Laufwerke aus dem
System entfernen, bevor Sie die Rückwandplatine entfernen.
VORSICHT: Die Nummern der einzelnen Laufwerke müssen notiert und vor dem Entfernen auf den jeweiligen Laufwerken
vermerkt werden, damit sie an den gleichen Positionen wieder eingesetzt werden können.
1 Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.
2 Befolgen Sie die Schritte unter
3 Entfernen Sie alle Laufwerke.
4 Trennen Sie alle Kabel von der Rückwandplatine.
Schritte
1 Lösen Sie mit einem Kreuzschlitzschraubenzieher (Größe 2) die Schrauben, mit denen die Rückwandplatine des Laufwerks am
hinteren Laufwerksgehäuse befestigt ist.
2 Lösen Sie die Rückwandplatine aus den Haken am hinteren Laufwerksgehäuse und entfernen Sie sie.

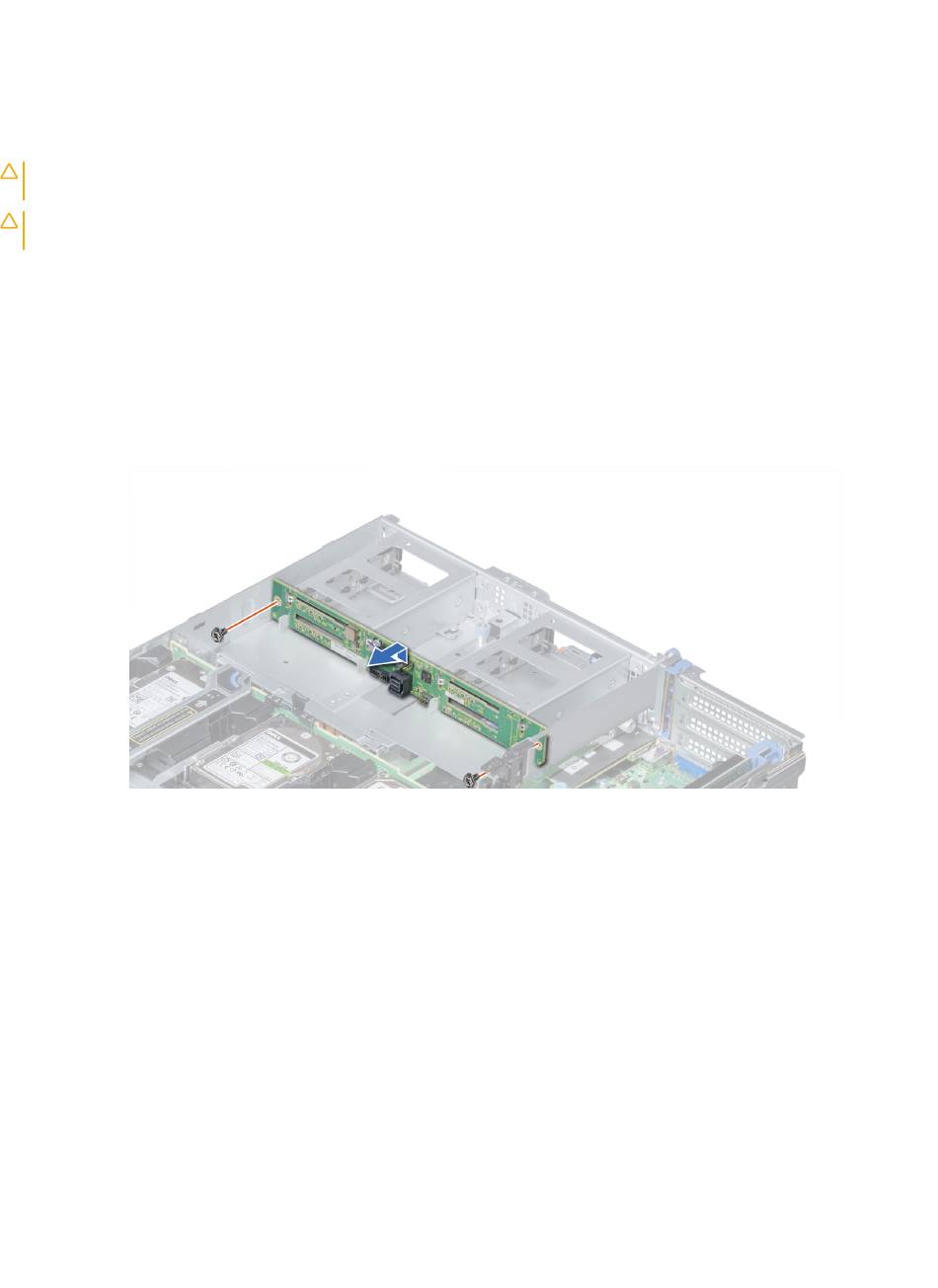

Abbildung 137. Entfernen der hinteren 2,5-Zoll-Laufwerksrückwandplatine
Nächster Schritt
Bauen Sie die hintere 2,5-Zoll-Laufwerksrückwandplatine
Installieren der rückseitigen 2,5-Zoll-Laufwerkrückwandplatine
Voraussetzung
Befolgen Sie die in den Sicherheitshinweisen
Schritte
1 Nutzen Sie die Haken auf der Rückseite des Laufwerkgehäuses als Orientierung für die Ausrichtung der Laufwerkrückwandplatine.
2 Senken Sie die Karte in das System ab, bis die Karte fest im Anschluss sitzt.
3 Ziehen Sie die Schrauben, mit denen die Rückwandplatine am rückseitigen Laufwerkgehäuse befestigt wird, mit einem
Kreuzschlitzschraubendreher Nr. 2 wieder fest.
Vor der Arbeit an Komponenten im Innern des
ein.
aufgeführten Sicherheitshinweise.
Systems.
Installieren und Entfernen von Systemkomponenten 187
