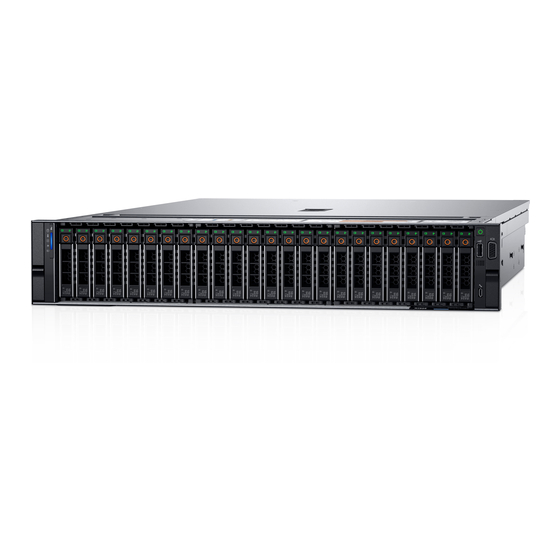

Seite 1 Dell EMC PowerEdge R7525 Installations- und Service-Handbuch Vorschriftenmodell: E68S Vorschriftentyp: E68S001 March 2021 Rev. A09...
Seite 2 Hinweise, Vorsichtshinweise und Warnungen ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie Ihr Produkt besser einsetzen können. VORSICHT: Ein VORSICHTSHINWEIS warnt vor möglichen Beschädigungen der Hardware oder vor Datenverlust und zeigt, wie diese vermieden werden können. WARNUNG: Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann.
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Über dieses Dokument.......................7 Kapitel 2: System-übersicht......................8 Frontansicht des Systems..............................8 Ansicht des linken Bedienfelds............................11 Ansicht des rechten Bedienfelds..........................12 Rückansicht des Systems..............................13 Das Systeminnere................................16 Ausfindigmachen des Express-Servicecodes und der Service-Tag-Nummer..............17 Etikett mit Systeminformationen............................18 Matrix für Schienendimensionierung und Rackkompatibilität..................21 Kapitel 3: Anfängliche Systemeinrichtung und Erstkonfiguration............
Seite 4 Installieren des linken Bedienfelds..........................44 Luftstromverkleidung................................46 Entfernen des Kühlgehäuses............................46 Luftstromverkleidung einbauen........................... 46 Entfernen des GPU-Kühlgehäuses..........................47 Anbringen des GPU-Kühlgehäuses..........................48 Entfernen der oberen Abdeckung des GPU-Kühlgehäuses..................49 Anbringen der oberen Abdeckung des GPU-Kühlgehäuses..................50 Kühllüfter....................................51 Entfernen der Lüftergehäusebaugruppe........................51 Installieren der Baugruppe des Lüftergehäuses......................52 Entfernen eines Kühlungslüfters..........................53 Einsetzen eines Kühlungslüfters..........................
Seite 5 Installieren des Erweiterungskarten-Risers.......................123 Entfernen einer Erweiterungskarte aus dem Erweiterungskarten-Riser.............. 125 Installieren einer Erweiterungskarte im Erweiterungskarten-Riser................126 Entfernen der Erweiterungskarten-Riser voller Baulänge..................128 Installieren des Erweiterungskarten-Risers voller Baulänge................... 130 Entfernen einer GPU..............................132 Installieren einer GPU..............................135 Optionaler serieller COM-Port............................137 Entfernen des seriellen COM-Ports...........................137 Installieren des seriellen COM-Ports..........................139 Optionales IDSDM-Modul..............................
Seite 6 Integrierte Dell Systemdiagnose..........................191 Kapitel 8: Wie Sie Hilfe bekommen....................193 Informationen zum Recycling oder End-of-Life-Service....................193 Kontaktaufnahme mit Dell..............................193 Zugriff auf Systeminformationen mithilfe von QRL.......................193 Quick Resource Locator (QRL) für das PowerEdge R7525-System..............194 Automatische Unterstützung mit SupportAssist......................194 Kapitel 9: Dokumentationsangebot....................195 Inhaltsverzeichnis...
Seite 7: Kapitel 1: Über Dieses Dokument
Über dieses Dokument Dieses Dokument bietet eine Übersicht über das System, Informationen zur Installation und zum Austausch von Komponenten, technische Daten, Diagnosetools und Richtlinien, die bei der Installation bestimmter Komponenten befolgt werden müssen. Über dieses Dokument...
Seite 8: Kapitel 2: System-Übersicht
System-übersicht Das PowerEdgeR7525-System ist ein 2HE-Rack-Server mit zwei Sockeln, der Folgendes unterstützt: ● AMD EPYC -Prozessoren der Serie 7002 und 7003 ● 32 DIMM-Steckplätze ● Zwei redundante Wechselstrom- oder Gleichstromnetzteile ● Bis zu 12 x 3,5-Zoll-, 8 x 3,5-Zoll- oder 24 x 2,5-Zoll-, 16 x 2,5-Zoll-, 8 x 2,5-Zoll- oder 2 x 2,5-Zoll- (hinten) SAS-, SATA- oder NVMe-Laufwerke.
Seite 9 Abbildung 2. Vorderansicht eines Systems mit 16 x 2,5-Zoll-Laufwerken Abbildung 3. Vorderansicht eines Systems mit 8 x 2,5-Zoll-Laufwerken Abbildung 4. Vorderansicht eines Systems mit 12 x 3,5-Zoll-Laufwerken Tabelle 1. Verfügbare Funktionen auf der Vorderseite des Systems Element Anschlüsse, Felder und Symbol Beschreibung Steckplätze...
Seite 10 Tabelle 1. Verfügbare Funktionen auf der Vorderseite des Systems (fortgesetzt) Element Anschlüsse, Felder und Symbol Beschreibung Steckplätze firmwarebezogene Bestandsinformationen sowie verschiedene Diagnose- und Fehlerinformationen auf Systemebene gesammelt, die zur Behebung von Systemfehlern genutzt werden können. Weitere Informationen finden Sie unter Laufwerk k.
Seite 11: Ansicht Des Linken Bedienfelds
Tabelle 2. Verfügbare Funktionen auf der Vorderseite des Systems (fortgesetzt) Element Anschlüsse, Felder und Symbol Beschreibung Steckplätze Laufwerk k. A. Ermöglicht das Einsetzen von Laufwerken, die von Ihrem System unterstützt werden. Weitere Informationen zu Laufwerken finden Sie im Abschnitt www.Dell.com/poweredgemanuals Rechtes Bedienfeld k.
Seite 12: Ansicht Des Rechten Bedienfelds
Tabelle 3. Linkes Bedienfeld (fortgesetzt) Element Anzeige, Taste oder Symbol Beschreibung Anschluss sowie verschiedene Diagnose- und Fehlerinformationen auf Systemebene, die zur Behebung von Systemfehlern genutzt werden können. Sie können Bestandsinformationen zum System, Dell Lifecycle Controller-Protokolle oder Systemprotokolle sowie Informationen zum Systemzustand abrufen und zudem iDRAC-, BIOS- und Netzwerkparameter konfigurieren.
Seite 13: Rückansicht Des Systems
Tabelle 4. Rechtes Bedienfeld (fortgesetzt) Elem Anzeige oder Taste Symbol Beschreibung Ein USB 2.0-konformer Port Der USB-Port ist ein 4-poliger, 2.0-konformer Anschluss. Über diesen Port lassen sich USB-Geräte an das System anschließen. Netzschalter Gibt an, ob das System ein- oder ausgeschaltet ist. Betätigen Sie den Betriebsschalter, um das System manuell ein- bzw.
Seite 14 Tabelle 5. Rückansicht des Systems (fortgesetzt) Element Anschlüsse, Bedienfelder Symbol Beschreibung und Steckplätze Netzteil (PSU 2) Weitere Informationen zu den PSU-Konfigurationen finden Sie im Abschnitt www.dell.com/poweredgemanuals. VGA-Port Ermöglicht das Anschließen eines Bildschirms an das System. Weitere Informationen finden Sie im Abschnitt www.Dell.com/ poweredgemanuals USB 3.0-Port (1)
Seite 15 Tabelle 6. Rückansicht des Systems mit 2 x 2,5-Zoll-Laufwerksmodul (hinten) (fortgesetzt) Element Anschlüsse, Bedienfelder Symbol Beschreibung und Steckplätze BOSS-S2-Karte (optional) k. A. Dieser Steckplatz unterstützt das BOSS-S2-Modul. Hinterer Griff k. A. Zum Anheben des Systems. PCIe-Erweiterungskarten- k. A. Über den Erweiterungskarten-Riser lassen sich PCI Express- Riser 2 (Steckplatz 3 und Erweiterungskarten anschließen.
Seite 16: Das Systeminnere
Das Systeminnere Abbildung 11. Das Systeminnere 1. Griff 2. Platzhalter für Riser 1 3. Netzteil (PSU 1) 4. BOSS S2-Kartensteckplatz 5. Riser 2 6. Kühlkörper für Prozessor 1 7. Speicher-DIMM-Sockel für Prozessor 1 (E,F,G,H) 8. Lüfterbaugruppe 9. Service-Tag-Nummer 10. Laufwerkrückwandplatine 11.
Seite 17: Ausfindigmachen Des Express-Servicecodes Und Der Service-Tag-Nummer
Abbildung 12. Das Innere des Systems mit Risern voller Länge 1. Lüftergehäusebaugruppe 2. Kühllüfter 3. GPU-Kühlgehäuse 4. Obere Abdeckung des GPU-Kühlgehäuses 5. Riser 3 6. Riser 4 7. Griff 8. Riser 1 9. Laufwerkrückwandplatine 10. Service-Tag-Nummer Ausfindigmachen des Express-Servicecodes und der Service-Tag-Nummer Der Express-Servicecode und die Service-Tag-Nummer sind einzigartig und dienen zur Identifizierung des Systems.
Seite 18: Etikett Mit Systeminformationen
Das Mini-Enterprise-Service-Tag (MEST)-Schild befindet sich auf der Rückseite des Systems und enthält die Service-Tag (ST)-Nummer, den Express-Servicecode (Exp Svc Code) und das Herstellungsdatum (Mfg. Date). Mithilfe des Exp Svc Code kann Dell EMC Support- Anrufe an den richtigen Mitarbeiter weiterleiten.
Seite 19 Abbildung 14. Service-Informationen System-übersicht...
Seite 20 Abbildung 15. Speicherinformationen und Anschlüsse auf der Systemplatine Abbildung 16. LED-Verhalten, Konfiguration und Layout, Express-Service-Tag für 2,5-Zoll-HDD-System System-übersicht...
Seite 21: Matrix Für Schienendimensionierung Und Rackkompatibilität
Abbildung 17. LED-Verhalten, Konfiguration und Layout, Express-Service-Tag für 3,5-Zoll-HDD-System Matrix für Schienendimensionierung und Rackkompatibilität Detaillierte Informationen zu den Schienenlösungen, die mit Ihrem System kompatibel sind, finden Sie in der Dell EMC Enterprise Matrix für Schienendimensionierung und Rackkompatibilität, die unter https://i.dell.com/sites/csdocuments/Business_solutions_engineering- Docs_Documents/en/rail-rack-matrix.pdf...
Seite 22: Kapitel 3: Anfängliche Systemeinrichtung Und Erstkonfiguration
Der Integrated Dell Remote Access Controller (iDRAC) wurde entwickelt, um Ihre Produktivität als Systemadministrator zu steigern und die Gesamtverfügbarkeit der Dell EMC Server zu verbessern. Der iDRAC warnt Sie bei Systemproblemen, hilft Ihnen bei der Remote-Verwaltung und reduziert die Notwendigkeit für physischen Zugriff auf das System.
Seite 23: Optionen Für Die Anmeldung Bei Idrac
Tabelle 7. Schnittstellen für die Einrichtung der iDRAC-IP-Adresse (fortgesetzt) Schnittstelle Dokumentationslinks Dokumentationsversion finden Sie im Artikel in der Wissensdatenbank unter . OpenManage Deployment Toolkit Benutzerhandbuch für OpenManage Deployment Toolkit unter . Lifecycle-Controller Benutzerhandbuch für Lifecycle Controller unter . Das systemspezifische Benutzerhandbuch für Lifecycle Controller finden Sie auf der >...
Seite 24: Ressourcen Für Die Installation Des Betriebssystems
ANMERKUNG: Weitere Informationen über Installations- und Anleitungsvideos für vom PowerEdge-System unterstützte Betriebssysteme finden Sie unter Unterstützte Betriebssysteme für Dell EMC PowerEdge-Systeme. Optionen zum Herunterladen der Firmware Sie können die Firmware von der Dell Support-Website herunterladen. Weitere Informationen finden Sie im Abschnitt...
Seite 25: Herunterladen Von Treibern Und Firmware
Stellen Sie sicher, dass Sie vor dem Download der Treiber und der Firmware den Cache Ihres Webbrowsers leeren. Schritte 1. Rufen Sie auf. 2. Geben Sie die Service-Tag-Nummer des Systems in das Feld Geben Sie eine Dell-Service-Tag-Nummer, eine Dell EMC Produkt-ID oder ein Modell ein ein und drücken Sie die Eingabetaste. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, wählen Sie PC erkennen, um die Service-Tag-Nummer...
Seite 26: Kapitel 4: Installieren Und Entfernen Von Systemkomponenten
Installieren und Entfernen von Systemkomponenten Themen: • Sicherheitshinweise • Vor der Arbeit an Komponenten im Inneren Ihres Systems • Nach der Arbeit an Komponenten im Inneren des Systems • Empfohlene Werkzeuge • Kabelführung • RIO-Karte • Optionale Frontverkleidung • Systemabdeckung •...
Seite 27: Vor Der Arbeit An Komponenten Im Inneren Ihres Systems
werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise. VORSICHT: Um einen ordnungsgemäßen Betrieb und eine ausreichende Kühlung sicherzustellen, müssen alle Schächte im System und Lüfter zu jeder Zeit mit einer Komponente oder einem Platzhalter bestückt sein. ANMERKUNG: Es wird empfohlen, bei Arbeiten an Komponenten im Inneren des Systems immer eine antistatische Unterlage zu verwenden und ein Erdungsarmband zu tragen.
Seite 28: Kabelführung
● Kreuzschlitzschraubenzieher Nr. 1 ● Kreuzschlitzschraubenzieher Nr. 2 ● Torx-Schraubenzieher der Größe T20 ● 5-mm-Sechskantschraubendreher ● Kunststoffstift ● 1/4-Zoll-Flachklingenschraubendreher ● Geerdetes Armband, das mit der Erde verbunden ist ● ESD-Matte Kabelführung Abbildung 18. 12 x 3,5 Zoll Installieren und Entfernen von Systemkomponenten...
Seite 29 Abbildung 19. 8 x 3,5 Zoll Abbildung 20. 12 x 3,5 Zoll mit rückseitigen Festplattenlaufwerken Installieren und Entfernen von Systemkomponenten...
Seite 30 Abbildung 21. 12 x 3,5 Zoll mit NVMe Abbildung 22. 24 x 2,5 Zoll mit NVMe Installieren und Entfernen von Systemkomponenten...
Seite 31 Abbildung 23. 16 x 2,5 Zoll Abbildung 24. 8 x 2,5 Zoll mit NVMe Installieren und Entfernen von Systemkomponenten...
Seite 32 Abbildung 25. 8 x 2,5 Zoll mit NVMe Abbildung 26. 8 x 2,5 Zoll mit NVMe Installieren und Entfernen von Systemkomponenten...
Seite 33: Rio-Karte
Abbildung 27. 16 x 2,5 Zoll mit NVMe und GPUs Abbildung 28. 8 x 2,5 Zoll mit NVMe und GPUs RIO-Karte Entfernen der hinteren E/A-Karte (Rear Input Output, RIO) Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems..
Seite 34: Installieren Der Rio-Karte
Schritte 1. Lösen Sie mit einem Kreuzschlitzschraubendreher Nr. 2 die Schrauben, mit denen die RIO-Karte an der Systemplatine befestigt ist. 2. Halten Sie RIO-Karte an den Rändern fest und ziehen Sie daran, um sie vom Anschluss auf der Systemplatine zu trennen. Abbildung 29.
Seite 35: Optionale Frontverkleidung
Abbildung 30. Installieren der RIO-Karte Nächste Schritte Bauen Sie die Systemplatine ein. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. Optionale Frontverkleidung Frontblende entfernen Das Verfahren zum Entfernen der Frontblende mit und ohne LCD-Display ist identisch. Voraussetzungen 1.
Seite 36: Frontblende Anbringen
Abbildung 31. Frontblende entfernen Nächste Schritte Bringen Sie die Frontverkleidung wieder Frontblende anbringen Das Verfahren zum Anbringen der Frontblende mit und ohne LCD-Display ist identisch. Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Machen Sie den Schlüssel der Frontverkleidung ausfindig und entfernen Sie ihn. ANMERKUNG: Die Blende ist ein Teil des LCD-Blendenpakets.
Seite 37: Systemabdeckung
Abbildung 32. Frontblende anbringen Systemabdeckung Systemabdeckung entfernen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus. 3. Trennen Sie das System von der Netzstromversorgung und den Peripheriegeräten. Schritte 1. Drehen Sie mit einem 1/4-Zoll-Flachkopfschraubendreher oder einem Kreuzschlitzschraubendreher Nr. 2 die Verriegelung gegen den Uhrzeigersinn in die geöffnete Position.
Seite 38: Systemabdeckung Anbringen
Abbildung 33. Systemabdeckung entfernen Nächste Schritte Bringen Sie die Systemabdeckung wieder Systemabdeckung anbringen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. 3. Stellen Sie sicher, dass alle internen Kabel angeschlossen und korrekt geführt sind und keine Werkzeuge oder zusätzliche Bauteile im System zurückbleiben.
Seite 39: Laufwerk-Rückwandplatinenabdeckung
Abbildung 34. Systemabdeckung anbringen Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. Laufwerk-Rückwandplatinenabdeckung Laufwerkrückwandplatinenabdeckung entfernen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 40: Laufwerkrückwandplatinenabdeckung Installieren
Abbildung 35. Laufwerkrückwandplatinenabdeckung entfernen Nächste Schritte Bringen Sie die Abdeckung der Laufwerkrückwandplatine wieder Laufwerkrückwandplatinenabdeckung installieren Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte 1. Richten Sie die Abdeckung der Laufwandrückwandplatine auf die Führungsschlitze am System aus. 2. Schieben Sie die Abdeckung der Laufwandrückwandplatine in Richtung der Rückseite des Systems, bis sie einrastet. Installieren und Entfernen von Systemkomponenten...
Seite 41: Bedienfeld
Abbildung 36. Laufwerkrückwandplatinenabdeckung installieren Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. Bedienfeld Entfernen des rechten Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems..
Seite 42: Installieren Des Rechten Bedienfelds
Abbildung 37. Entfernen des rechten Bedienfelds Nächste Schritte Bauen Sie das rechte Bedienfeld wieder ein.. Installieren des rechten Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 43: Entfernen Des Linken Bedienfelds
ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz. Abbildung 38. Installieren des rechten Bedienfelds Nächste Schritte Installieren Sie die Halterung der Seitenwand. Installieren Sie die Kühlungslüfterbaugruppe. Installieren der Laufwerk-Rückwandplatinenabdeckung. Bauen Sie das Kühlgehäuse ein (falls entfernt).
Seite 44: Installieren Des Linken Bedienfelds
Schritte 1. Trennen Sie das Bedienfeldkabel vom Anschluss auf der Systemplatine. 2. Entfernen Sie die Schrauben zur Befestigung des linken Bedienfelds und der Kabelabdeckung des linken Bedienfelds am System mit einem Kreuzschlitzschraubendreher Nr. 1. 3. Greifen Sie das linke Bedienfeldkabel und schieben Sie das linke Bedienfeld aus dem System heraus. ANMERKUNG: Merken Sie sich, wie das Kabel verlegt ist, wenn Sie das rechte Bedienfeld aus dem System entfernen.
Seite 45 4. Ziehen Sie die Schrauben zur Befestigung des linken Bedienfelds und der Kabelabdeckung des linken Bedienfelds am System mit einem Kreuzschlitzschraubendreher Nr. 1 an. ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz. Abbildung 40.
Seite 46: Luftstromverkleidung
Luftstromverkleidung Entfernen des Kühlgehäuses Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse. Das System kann andernfalls schnell überhitzen, was zum Abschalten des Systems und zu Datenverlust führt. 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 47: Entfernen Des Gpu-Kühlgehäuses
2. Senken Sie das Kühlgehäuse ins System ab, bis es fest eingesteckt ist. Abbildung 42. Luftstromverkleidung einbauen Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen des GPU-Kühlgehäuses Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse. Das System kann andernfalls schnell überhitzen, was zum Abschalten des Systems und zu Datenverlust führt.
Seite 48: Anbringen Des Gpu-Kühlgehäuses
Abbildung 43. Entfernen des GPU-Kühlgehäuses Nächste Schritte Bauen Sie das Kühlgehäuse wieder ein. Anbringen des GPU-Kühlgehäuses Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Schritte 1.
Seite 49: Entfernen Der Oberen Abdeckung Des Gpu-Kühlgehäuses
Abbildung 44. Anbringen des GPU-Kühlgehäuses Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen der oberen Abdeckung des GPU-Kühlgehäuses Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse. Das System kann andernfalls schnell überhitzen, was zum Abschalten des Systems und zu Datenverlust führt.
Seite 50: Anbringen Der Oberen Abdeckung Des Gpu-Kühlgehäuses
Abbildung 45. Entfernen der oberen Abdeckung des GPU-Kühlgehäuses Nächste Schritte Bringen Sie die obere Abdeckung des GPU-Kühlgehäuses wieder Anbringen der oberen Abdeckung des GPU-Kühlgehäuses Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 51: Kühllüfter
Abbildung 46. Anbringen der oberen Abdeckung des GPU-Kühlgehäuses Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. Kühllüfter Entfernen der Lüftergehäusebaugruppe Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems..
Seite 52: Installieren Der Baugruppe Des Lüftergehäuses
Abbildung 47. Entfernen der Lüftergehäusebaugruppe Nächste Schritte Installieren Sie die Lüftergehäusebaugruppe. Installieren der Baugruppe des Lüftergehäuses Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. VORSICHT: Stellen Sie sicher, dass die Kabel im System ordnungsgemäß angebracht und mit der Kabelhalteklammer befestigt sind, bevor Sie die Lüftergehäusebaugruppe einbauen. Nicht korrekt verlegte Kabel können beschädigt werden.
Seite 53: Entfernen Eines Kühlungslüfters
Abbildung 48. Installieren der Baugruppe des Lüftergehäuses Nächste Schritte Bauen Sie das Kühlgehäuse ein (falls entfernt). 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen eines Kühlungslüfters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2.
Seite 54: Einsetzen Eines Kühlungslüfters
Abbildung 49. Entfernen eines Kühlungslüfters Nächste Schritte Setzen Sie den Kühlungslüfter wieder ein. Einsetzen eines Kühlungslüfters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Schritte Richten Sie den Kühlungslüfter aus und schieben Sie ihn in die Kühlungslüfterbaugruppe, bis der Lüfter einrastet.
Seite 55: Seitenwandhalterungen
Abbildung 50. Einsetzen eines Kühlungslüfters Nächste Schritte Bauen Sie das Kühlgehäuse ein (falls entfernt). 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. Seitenwandhalterungen Entfernen der Halterung der Seitenwand Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2.
Seite 56: Installieren Der Halterung Der Seitenwand
Abbildung 51. Entfernen der Halterung der Seitenwand Nächste Schritte Setzen Sie die Halterung der Seitenwand wieder ein. Installieren der Halterung der Seitenwand Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems..
Seite 57: Laufwerke
Abbildung 52. Installieren der Halterung der Seitenwand Nächste Schritte Setzen Sie die Lüfterbaugruppe ein. Bauen Sie das Kühlgehäuse ein (falls entfernt). Bringen Sie die Rückwandplatinenabdeckung 4. Falls zutreffend, installieren Sie die Frontblende. 5. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems..
Seite 58: Einsetzen Eines Laufwerkplatzhalters
Abbildung 53. Entfernen eines Laufwerkplatzhalters Nächste Schritte Setzen Sie den Laufwerkplatzhalter wieder ein. Einsetzen eines Laufwerkplatzhalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Entfernen Sie gegebenenfalls die Frontblende. Schritte Schieben Sie die Laufwerkplatzhalter in den Laufwerksteckplatz, bis die Entriegelungstaste einrastet. Abbildung 54.
Seite 59: Laufwerkträger Einsetzen
VORSICHT: Bevor Sie versuchen, bei laufendem System ein Laufwerk zu entfernen oder einzusetzen, vergewissern Sie sich in der Dokumentation zur Speicher-Controllerkarte, dass der Hostadapter korrekt für das Entfernen und Einsetzen von Laufwerken konfiguriert ist. VORSICHT: Zur Vermeidung von Datenverlust müssen Sie sicherstellen, dass Ihr Betriebssystem die Installation von Laufwerken unterstützt.
Seite 60: Laufwerk Aus Laufwerkträger Entfernen
ANMERKUNG: Wenn ein Hot-Swap-fähiges Ersatzlaufwerk bei eingeschaltetem System eingesetzt wird, beginnt automatisch die Neuerstellung des Laufwerks. Stellen Sie sicher, dass das Ersatzlaufwerk keine Daten enthält. Sämtliche Daten auf dem Ersatzlaufwerk gehen unmittelbar nach dem Einsetzen des Laufwerks verloren. ANMERKUNG: Stellen Sie sicher, dass sich der Entriegelungsgriff des Laufwerkträgers in der geöffneten Position befindet, bevor Sie den Träger in den Steckplatz einsetzen.
Seite 61: Einsetzen Des Laufwerks In Den Laufwerkträger
2. Heben Sie das Laufwerk aus dem Laufwerkträger heraus. Abbildung 57. Laufwerk aus Laufwerkträger entfernen Nächste Schritte Setzen Sie das Laufwerk in den Laufwerkträger. Einsetzen des Laufwerks in den Laufwerkträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Entfernen Sie gegebenenfalls die Frontblende.
Seite 62: Laufwerkrückwandplatine
Hier sind die unterstützten Laufwerkrückwandplatinen aufgeführt. Die Unterstützung hängt von der jeweiligen Konfiguration des Systems Tabelle 11. Unterstützte Rückwandplatinenoptionen System- Unterstützte Festplattenoptionen (x8) 3,5-Zoll-SAS/SATA-Rückwandplatine 3,5-Zoll-SAS- oder -SATA-Rückwandplatine (x12) PowerEdge R7525 2,5-Zoll-SAS/SATA- oder -NVMe-Rückwandplatine (x8) 2,5-Zoll-SAS- oder -SATA-Rückwandplatine (x16) 2,5-Zoll (x24)-NVMe-Rückwandplatine Installieren und Entfernen von Systemkomponenten...
Seite 63 Abbildung 59. 8 x 2,5-Zoll-Laufwerkrückwandplatine 1. BP_PWR_CTRL 2. BP_DST_SA1 (PERC zu Rückwandplatine) 3. DST_PA1 (PCIe/NVMe-Anschluss) 4. DST_PB1 (PCIe/NVMe-Anschluss) 5. DST_PA2 (PCIe/NVMe-Anschluss) 6. BP_PWR_1 (Stromversorgungskabel der Rückwandplatine und Signalkabel zu Systemplatine) 7. DST_PB2 (PCIe/NVMe-Anschluss) Abbildung 60. 8 x 3,5-Zoll-Laufwerkrückwandplatine 1. BP_PWR_1 (Stromversorgungskabel der Rückwandplatine und Signalkabel zu Systemplatine) Abbildung 61.
Seite 64: Laufwerkrückwandplatine Entfernen
Abbildung 62. 16 x 2,5-Zoll-Laufwerkrückwandplatine 1. BP_DST_SB1 (Rückwandplatine zu vorderem PERC) 2. BP_PWR_1 (Stromversorgungskabel der Rückwandplatine und Signalkabel zu Systemplatine) 3. BP_PWR_CTRL (Stromversorgungs- und Steuersignal des 4. BP_DST_SA1 (Rückwandplatine zu vorderem PERC) PERC-Frontmoduls) Abbildung 63. 24 x 2,5-Zoll-Laufwerkrückwandplatine 1. DST_PB6 (PCIe/NVMe-Anschluss) 2.
Seite 65: Laufwerkrückwandplatine Installieren
8. Trennen Sie die Kabel der Laufwerkrückwandplatine vom Anschluss auf der Rückwandplatine. Schritte 1. Drücken Sie auf die blauen Freigabelaschen, um die Laufwerkrückwandplatine von den Haken am System zu lösen. 2. Heben und ziehen Sie die Laufwerkrückwandplatine aus dem System heraus. ANMERKUNG: Um eine Beschädigung der Rückwandplatine zu vermeiden, stellen Sie sicher, dass Sie die Bedienfeldkabel aus den Kabelführungsklemmen bewegen, bevor Sie die Rückwandplatine entfernen.
Seite 66: Hinteres Laufwerksgehäuse
Schritte 1. Verwenden Sie die Führungen am System als Orientierung, um die Schlitze der Rückwandplatine korrekt auszurichten. 2. Setzen Sie die Rückwandplatine in die Führungen ein und senken Sie die Rückwandplatine, bis die blauen Entriegelungstasten einrasten. 3. Verlegen Sie die Kabel ordnungsgemäß durch die Kabelführungen und schließen Sie die Kabel an den jeweiligen Anschlüssen auf der Systemplatine an.
Seite 67: Installieren Des Hinteren Laufwerksgehäuses
Schritte 1. Lösen Sie die unverlierbaren Schrauben, mit denen das hintere Laufwerksgehäuse am System befestigt ist. 2. Drücken Sie auf die Lasche des Führungslochs, um das hintere Laufwerksgehäuse aus dem System zu lösen, und heben Sie das hintere Laufwerksgehäuse aus dem System heraus. Abbildung 66.
Seite 68: Perc-Frontmodul
Abbildung 67. Installieren des hinteren Laufwerksgehäuses Nächste Schritte 1. Installieren Sie ggf. den Erweiterungskarten-Riser wieder. 2. Schließen Sie alle Kabel am hinteren Laufwerksgehäuse an. Installieren Sie sämtliche Laufwerke. 4. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems.
Seite 69: Installieren Des Vorderseitig Montierten Perc-Frontmoduls
Abbildung 68. Entfernen des vorderseitig montierten PERC-Frontmoduls Nächste Schritte Setzen Sie das vorderseitig montierte PERC-Frontmodul wieder ein. Installieren des vorderseitig montierten PERC-Frontmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 70: Entfernen Des Rückseitig Montierten Perc-Frontmoduls
Abbildung 69. Installieren des vorderseitig montierten PERC-Frontmoduls Nächste Schritte 1. Schließen Sie alle erforderlichen Kabel wieder an. Bauen Sie das Kühlgehäuse ein (falls entfernt). Installieren der Laufwerk-Rückwandplatinenabdeckung. 4. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems.
Seite 71: Installieren Des Rückseitig Montierten Perc-Frontmoduls
Abbildung 70. Entfernen des rückseitig montierten PERC-Frontmoduls Nächste Schritte Setzen Sie das rückseitig montierte PERC-Frontmodul wieder ein. Installieren des rückseitig montierten PERC-Frontmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 72: Systemspeicher
Systemspeicher Richtlinien für Systemspeicher Das PowerEdge R7525-System unterstützt DDR4-registrierte DIMMs (RDIMMs) und lastreduzierte DIMMs (LRDIMMs). Im Systemspeicher sind Anweisungen enthalten, die vom Prozessor gestartet werden. Der Systemspeicher ist aufgeteilt in acht Kanäle pro Prozessor (zwei Speichersockel pro Kanal), 16 Speichersockel pro Prozessor und 32 Speichersockel pro System.
Seite 73: Nennspannung Und Geschwindigkeit (Dpc)
Abbildung 72. Speicherkanäle Die Speicherkanäle sind folgendermaßen organisiert: Tabelle 12. Speicherkanäle Prozessor Kanal A Kanal B Kanal C Kanal D Kanal E Kanal F Kanal G Kanal H Prozessor 1 Steckplät Steckplätz Steckplätze Steckplätze Steckplätze Steckplätze Steckplätze A4 Steckplätze A3 ze A6 und e A5 und A2 und A10...
Seite 74: Allgemeine Richtlinien Zur Installation Von Speichermodulen
Allgemeine Richtlinien zur Installation von Speichermodulen Um eine optimale Leistung des Systems zu gewährleisten, sollten Sie bei der Konfiguration des Systemspeichers die nachfolgend beschriebenen allgemeinen Richtlinien beachten. Wenn die Arbeitsspeicherkonfiguration Ihres Systems diesen Richtlinien nicht entspricht, startet das System möglicherweise nicht, reagiert während der Arbeitsspeicherkonfiguration möglicherweise plötzlich nicht mehr oder stellt möglicherweise nur eingeschränkte Arbeitsspeicherkapazität zur Verfügung.
Seite 75 sich um eine Plattform mit zwei Sockeln handelt, steht ein zusätzliches NPS-Profil zur Verfügung, mit dem der gesamte Systemspeicher als einzelne NUMA-Domain (NPS0) zugewiesen werden kann. Weitere Informationen zum Memory Interleaving für NPSx finden Sie im Abschnitt Regeln für Belegung von Memory Interleaving in diesem Thema. BIOS-Implementierung für NPSx ●...
Seite 76 Tabelle 16. Optimale NPS-Konfiguration Anzahl der DIMMs pro Prozessor ● Die empfohlene NPS-Einstellung wird durch X gekennzeichnet, die für eine optimale Leistung steht. ● NPS0 ist nur für Systeme mit zwei Prozessoren verfügbar und ist die bevorzugte Einstellung. ● Die NPS-Einstellung, die leer ist, ist nicht funktionsfähig. Zeigt jedoch eine nicht optimale Performance an. ●...
Seite 77: Entfernen Eines Speichermoduls
○ Hierbei werden alle 16 Kanäle in einem System mit zwei Prozessoren verschachtelt. ○ Alle vier Kanäle in einem System benötigen Belegung mit gleichen Speichermodulen. ○ Systeme mit zwei Prozessoren erstellen einen einzigen NUMA-Knoten für das System. Entfernen eines Speichermoduls Voraussetzungen 1.
Seite 78 WARNUNG: Die Speichermodule sind auch nach dem Ausschalten des Systems eine Zeit lang zu heiß zum Anfassen. Lassen Sie die Speichermodule abkühlen, bevor Sie sie berühren. Fassen Sie Speichermodule an den Rändern an und vermeiden Sie den Kontakt mit Komponenten auf den Speichermodulen. Schritte 1.
Seite 79: Prozessor Und Kühlkörper
3. Um zu überprüfen, ob das Speichermodul richtig installiert wurde, drücken Sie F2, und navigieren Sie zu Hauptmenü des System-Setups > System-BIOS > Speichereinstellungen. In den Memory Settings (Speichereinstellungen) muss die Systemspeichergröße mit der aktualisierten Kapazität des installierten Speichers übereinstimmen. 4.
Seite 80: Entfernen Der Module Des Kühlkörpers Mit Flüssigkeitskühlung
Nächste Schritte 1. Wenn Sie einen fehlerhaften Kühlkörper deinstallieren, installieren Sie einen neuen Kühlkörper oder entfernen Sie den Prozessor. Entfernen der Module des Kühlkörpers mit Flüssigkeitskühlung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems..
Seite 81: Entfernen Des Prozessors
Abbildung 76. Entfernen der Module des Kühlkörpers mit Flüssigkeitskühlung Nächste Schritte 1. Wenn Sie einen fehlerhaften Kühlkörper deinstallieren, installieren Sie neue Module des Kühlkörpers mit Flüssigkeitskühlung oder entfernen Sie den Prozessor. Entfernen des Prozessors Voraussetzungen WARNUNG: Der Kühlkörper ist auch nach dem Ausschalten des Systems möglicherweise eine Zeit lang zu heiß zum Anfassen.
Seite 82 Abbildung 77. Entfernen der Schrauben auf der Kraftplatte 2. Lösen Sie den Prozessorsockelrahmen, indem Sie die blaue Verriegelung anheben. Abbildung 78. Anheben des Schienenrahmens 3. Ziehen Sie den Prozessorträger an der blauen Halterung aus dem Rahmen. Installieren und Entfernen von Systemkomponenten...
Seite 83: Einbauen Des Prozessors
Abbildung 79. Entfernen des Prozessorträgers Nächste Schritte Setzen Sie den Prozessor wieder ein. Einbauen des Prozessors Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie den Kühlkörper.
Seite 84 Abbildung 80. Einsetzen des Prozessorträgers in den Rahmen 2. Drücken Sie den Schienenrahmen nach unten, bis die blauen Riegel einrasten. Abbildung 81. Schließen des Rahmens 3. Befestigen Sie die Kraftplatte am Prozessorsockel, indem Sie die Schrauben der Reihe nach (1, 2, 3) anziehen. Wenn alle drei Schrauben vollständig eingedreht sind, wird der Sockel aktiviert.
Seite 85: Einsetzen Des Kühlkörpers
ANMERKUNG: Drücken Sie die Kraftplatte beim Anziehen der Schrauben nach unten, um zu vermeiden, dass die Prozessorabdeckung aus dem Prozessorsockel kippt. Abbildung 82. Befestigen der Kraftplatte Nächste Schritte Installieren Sie den Kühlkörper. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems.
Seite 86 Abbildung 83. Auftragen von Wärmeleitpaste VORSICHT: Wenn zu viel Wärmeleitpaste aufgetragen wird, kann die überschüssige Wärmeleitpaste in Kontakt mit dem Prozessorsockel kommen und diesen verunreinigen. ANMERKUNG: Die Spritze für die Wärmeleitpaste ist zum einmaligen Gebrauch bestimmt nur. Entsorgen Sie die Spritze nach der Verwendung.
Seite 87: Installieren Des Kühlkörpers Mit Flüssigkeitskühlung
Abbildung 84. Einsetzen des Kühlkörpers Nächste Schritte Bauen Sie das Kühlgehäuse ein (falls entfernt). 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems.. Installieren des Kühlkörpers mit Flüssigkeitskühlung Voraussetzungen Nehmen Sie den Kühlkörper nur dann vom Prozessor ab, wenn Sie den Prozessor oder die Systemplatine austauschen möchten. Der Kühlkörper verhindert eine Überhitzung des Prozessors.
Seite 88: Erweiterungskarten Und Erweiterungskarten-Riser
Dies verhindert nicht, dass sich das System dennoch einschalten lässt. Wenn jedoch eine F1/F2- Pause mit einer Fehlermeldung auftritt, finden Sie weitere Informationen im Abschnitt Troubleshooting für Erweiterungskarten im Troubleshooting-Handbuch Dell EMC PowerEdge-Server unter . Installieren und Entfernen von Systemkomponenten...
Seite 89: Richtlinien Zum Einsetzen Von Erweiterungskarten
Richtlinien zum Einsetzen von Erweiterungskarten In der folgenden Tabelle werden die unterstützten Erweiterungskarten beschrieben: Tabelle 17. Erweiterungskarten-Riser-Konfigurationen Erweiterungskarten- PCIe-Steckplätze Prozessoranschluss Höhe Baulänge Steckplat Riser zbreite Steckplatz 1 Riser 1 Prozessor 1 Volle Bauhöhe Halbe Baulänge Steckplatz 2 Steckplatz 3 Prozessor 1 Riser 2 Low-Profile Halbe Baulänge...
Seite 90: Steckplatzpriorität
Tabelle 19. Konfiguration 1: R1B Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Intel (NIC: 25 Gb) SolarFlare (NIC: 25 Gb) Broadcom (NIC: 25 Gb) QLogic (NIC: 25 Gb) Emulex (HBA: FC32) QLogic (HBA: FC32) Emulex (HBA: FC16) QLogic (HBA: FC16) Intel (NIC: 10 Gb) Broadcom (NIC: 10 Gb) QLogic (NIC: 10 Gb) Intel (NIC: 1 Gb)
Seite 91 Tabelle 20. Konfiguration 2: R1B + R4B (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Dell BOSS-Adapter 1, 2, 7, 8 Dell PERC-Adapter Intel (NIC: 25 Gb) 1, 2, 7 Mellanox (NIC 25 Gb) 1, 2, 3 SolarFlare (NIC: 25 Gb) 1, 2, 7 Broadcom (NIC: 25 Gb) 1, 2, 7...
Seite 92 Tabelle 21. Konfiguration 3-1: R1A + R2A + R3A + R4A (Volle Länge) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten NVIDIA (GPU – Low Profile) 3, 6 NVIDIA (GPU – Volle Bauhöhe) 2, 7 NVIDIA (GPU – Volle Bauhöhe) 2, 5, 7 Xilinx (Accelerators –...
Seite 93 Tabelle 21. Konfiguration 3-1: R1A + R2A + R3A + R4A (Volle Länge) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten FOXCONN (Externer Adapter – Low 3, 6 Profile) Dell BOSS S2-Adapter (Low Profile) Intern Dell BOSS-Adapter (Low Profile) 3, 6 Samsung (PCIe-SSD) 3, 6 Intel (PCIe-SSD)
Seite 94 Tabelle 22. Konfiguration 3-2: R1A + R2A + R3A + R4A (Halbe Länge) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Intel (NIC: 10 Gb – Low Profile) 2, 5, 7 Broadcom (NIC: 10 Gb – Low Profile) 2, 5, 7 Broadcom (NIC: 10 Gb –...
Seite 95 Tabelle 23. Konfiguration 4: R1B + R2A + R3B + R4B (FL) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Dell BOSS-Adapter (Volle Bauhöhe) 4, 5, 1, 2, 7, 8 Dell BOSS-Adapter (Low Profile) 3, 6 Dell PERC-Adapter 3, 2 Mellanox (NIC: 100 Gb – Low Profile) 3, 6 Intel (NIC: 25 Gb –...
Seite 96 Tabelle 23. Konfiguration 4: R1B + R2A + R3B + R4B (FL) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Samsung (PCIe-SSD) 3, 6, 4, 5, 1, 2, 7, 8 Intel (PCIe-SSD) 3, 6, 4, 5, 1, 2, 7, 8 Dell Front PERC Interner Steckplatz Broadcom (OCP: 25 Gb) Interner Steckplatz...
Seite 97 Tabelle 24. Konfiguration 6: R1C + R2A + R3A + R4C (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Emulex (HBA: FC32 – Low Profile) 3, 6 QLogic (HBA: FC32 – Volle Bauhöhe) 1, 2, 5, 7, 8 QLogic (HBA: FC32 – Low Profile) 3, 6 Emulex (HBA: FC16 –...
Seite 98 Tabelle 24. Konfiguration 6: R1C + R2A + R3A + R4C (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Broadcom (OCP: 10 Gb) Interner Steckplatz QLogic (OCP: 10 Gb) Interner Steckplatz Broadcom (OCP: 1 Gb) Interner Steckplatz Intel (OCP: 1 Gb) Interner Steckplatz Tabelle 25.
Seite 99 Tabelle 25. Konfiguration 7: R1D + R2A + R3B + R4D (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Intel (NIC: 1 Gb – Volle Bauhöhe) 4, 5 Intel (NIC: 1 Gb – Low Profile) 3, 6 Broadcom (NIC: 1 Gb – Volle Bauhöhe) 4, 5 Broadcom (NIC: 1 Gb –...
Seite 100 Tabelle 26. Konfiguration 8: R1A + R2A + R4A (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Broadcom (NIC: 25 Gb – Volle Bauhöhe) 2, 7 Broadcom (NIC: 25 Gb – Low Profile) 3, 6 QLogic (NIC: 25 Gb – Volle Bauhöhe) 2, 7 QLogic (NIC: 25 Gb –...
Seite 101 Tabelle 26. Konfiguration 8: R1A + R2A + R4A (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten SolarFlare (OCP: 25 Gb) Interner Steckplatz Intel (OCP: 25 Gb) Interner Steckplatz Intel (OCP: 10 Gb) Interner Steckplatz Broadcom (OCP: 10 Gb) Interner Steckplatz QLogic (OCP: 10 Gb) Interner Steckplatz Broadcom (OCP: 1 Gb)
Seite 102 Tabelle 27. Konfiguration 9: R1B + R2A + R4B (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Broadcom (NIC: 10 Gb – Low Profile) 3, 6 QLogic (NIC: 10 Gb – Volle Bauhöhe) 1, 2, 7 QLogic (NIC: 10 Gb – Low Profile) 3, 6 Intel (NIC: 10 Gb –...
Seite 103 Tabelle 28. Konfiguration 10: R1B + R2A + R4B (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Mellanox (NIC: 25 Gb – Volle Bauhöhe) 1, 2, 7 Mellanox (NIC: 25 Gb – Low Profile) 3, 6 SolarFlare (NIC: 25 Gb – Volle Bauhöhe) 1, 2, 7 SolarFlare (NIC: 25 Gb –...
Seite 104 Tabelle 28. Konfiguration 10: R1B + R2A + R4B (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Mellanox (OCP 25 Gb) Interner Steckplatz SolarFlare (OCP: 25 Gb) Interner Steckplatz Intel (OCP: 25 Gb) Interner Steckplatz Intel (OCP: 10 Gb) Interner Steckplatz Broadcom (OCP: 10 Gb) Interner Steckplatz QLogic (OCP: 10 Gb)
Seite 105 Tabelle 29. Konfiguration 11: R1D + R2A + R3B + R4B (fortgesetzt) Flexible Lieferan Kategori Kartenp Steckpl Zulässig Maximal Standar Kartenb Kartenlä Kartenh Max. Beschrei riorität atzpriori e Höhe e Anzahl d oder reite öhe PCIe- bung tät DSSINF Breite Halterun Karten CRD,...
Seite 106 Tabelle 29. Konfiguration 11: R1D + R2A + R3B + R4B (fortgesetzt) Flexible Lieferan Kategori Kartenp Steckpl Zulässig Maximal Standar Kartenb Kartenlä Kartenh Max. Beschrei riorität atzpriori e Höhe e Anzahl d oder reite öhe PCIe- bung tät DSSINF Breite Halterun Karten ASSY,...
Seite 107 Tabelle 29. Konfiguration 11: R1D + R2A + R3B + R4B (fortgesetzt) Flexible Lieferan Kategori Kartenp Steckpl Zulässig Maximal Standar Kartenb Kartenlä Kartenh Max. Beschrei riorität atzpriori e Höhe e Anzahl d oder reite öhe PCIe- bung tät DSSINF Breite Halterun Karten INTEL,...
Seite 108 Tabelle 29. Konfiguration 11: R1D + R2A + R3B + R4B (fortgesetzt) Flexible Lieferan Kategori Kartenp Steckpl Zulässig Maximal Standar Kartenb Kartenlä Kartenh Max. Beschrei riorität atzpriori e Höhe e Anzahl d oder reite öhe PCIe- bung tät DSSINF Breite Halterun Karten FC32, 1P,...
Seite 109 Tabelle 29. Konfiguration 11: R1D + R2A + R3B + R4B (fortgesetzt) Flexible Lieferan Kategori Kartenp Steckpl Zulässig Maximal Standar Kartenb Kartenlä Kartenh Max. Beschrei riorität atzpriori e Höhe e Anzahl d oder reite öhe PCIe- bung tät DSSINF Breite Halterun Karten LPE31K2,...
Seite 110 Tabelle 29. Konfiguration 11: R1D + R2A + R3B + R4B (fortgesetzt) Flexible Lieferan Kategori Kartenp Steckpl Zulässig Maximal Standar Kartenb Kartenlä Kartenh Max. Beschrei riorität atzpriori e Höhe e Anzahl d oder reite öhe PCIe- bung tät DSSINF Breite Halterun Karten DP, 10G,...
Seite 111 Tabelle 29. Konfiguration 11: R1D + R2A + R3B + R4B (fortgesetzt) Flexible Lieferan Kategori Kartenp Steckpl Zulässig Maximal Standar Kartenb Kartenlä Kartenh Max. Beschrei riorität atzpriori e Höhe e Anzahl d oder reite öhe PCIe- bung tät DSSINF Breite Halterun Karten CX6, SP,...
Seite 112 Tabelle 29. Konfiguration 11: R1D + R2A + R3B + R4B (fortgesetzt) Flexible Lieferan Kategori Kartenp Steckpl Zulässig Maximal Standar Kartenb Kartenlä Kartenh Max. Beschrei riorität atzpriori e Höhe e Anzahl d oder reite öhe PCIe- bung tät DSSINF Breite Halterun Karten 10G, 2P,...
Seite 113 Tabelle 29. Konfiguration 11: R1D + R2A + R3B + R4B (fortgesetzt) Flexible Lieferan Kategori Kartenp Steckpl Zulässig Maximal Standar Kartenb Kartenlä Kartenh Max. Beschrei riorität atzpriori e Höhe e Anzahl d oder reite öhe PCIe- bung tät DSSINF Breite Halterun Karten BRCM,...
Seite 114 Tabelle 29. Konfiguration 11: R1D + R2A + R3B + R4B (fortgesetzt) Flexible Lieferan Kategori Kartenp Steckpl Zulässig Maximal Standar Kartenb Kartenlä Kartenh Max. Beschrei riorität atzpriori e Höhe e Anzahl d oder reite öhe PCIe- bung tät DSSINF Breite Halterun Karten CTL,...
Seite 115 Tabelle 29. Konfiguration 11: R1D + R2A + R3B + R4B (fortgesetzt) Flexible Lieferan Kategori Kartenp Steckpl Zulässig Maximal Standar Kartenb Kartenlä Kartenh Max. Beschrei riorität atzpriori e Höhe e Anzahl d oder reite öhe PCIe- bung tät DSSINF Breite Halterun Karten HHHL,...
Seite 116 Tabelle 30. Konfiguration 12-1: R1D + R2A + R3A + R4A (FL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität ASSY, CRD, CTL, H745, Inventec PERC-Frontmodul 1500 4GBNV, FPERC ASSY, CRD, CTL, H345, FPERC, FOXCONN PERC-Frontmodul 1600 ASSY, CRD, CTL, H345, FPERC FOXCONN PERC-Frontmodul 1700 PWA, CTL, HBA345, FRONT...
Seite 117 Tabelle 30. Konfiguration 12-1: R1D + R2A + R3A + R4A (FL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität CRD, NTWK, QLGC, LP, 25G, QLogic NIC: 25Gb 4.300 2P, S28 Intel NIC: 25Gb 4.400 Intel NIC: 25Gb 4.500 CRD, CTL, FC32, 2P, Emulex HBA: FC32 5000...
Seite 118 Tabelle 30. Konfiguration 12-1: R1D + R2A + R3A + R4A (FL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität CRD, NTWK, 10G, SFP+, Intel NIC: 10 Gbit 7.100 DPFVL, IN, LP CRD, NTWK, 10G, SFP+, DP Intel NIC: 10 Gbit 7.200 FVL, INTEL CRD, NTWK, PCIE, DP, 10G, Broadcom...
Seite 119 Tabelle 30. Konfiguration 12-1: R1D + R2A + R3A + R4A (FL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität CRD, NTWK, INTL, OCP3, 10G, Intel OCP: 10Gb 9.800 2P, SF+ CRD, NTWK, BCME, OCP3, Broadcom OCP: 10Gb 9.900 10G, 2P, BT CRD, NTWK, BCME, OCP3, Broadcom OCP: 10Gb...
Seite 120: Entfernen Des Erweiterungskarten-Risers
Tabelle 30. Konfiguration 12-1: R1D + R2A + R3A + R4A (FL) (fortgesetzt) Flexible Beschreibung Lieferant Kategorie Kartenpriorität KIT, CRD, NVME, 3.2, HHHL, SAMSUNG PCIE SSD 12.300 PM1725B KIT, CRD, NVME, 6.4, HHHL, SAMSUNG PCIE SSD 12.400 PM1725B KIT, CRD, NVME, 1.6, HHHL, SAMSUNG PCIE SSD 12.500...
Seite 121 Abbildung 86. Entfernen des Erweiterungskarten-Risers (Riser 1) 2. Riser 2: Drücken Sie auf die blaue Taste auf dem Riser, greifen Sie den Erweiterungskarten-Riser an den Griffstellen und heben Sie ihn aus dem Riser-Anschluss auf der Systemplatine. Abbildung 87. Entfernen des Erweiterungskarten-Risers (Riser 2) 3.
Seite 122 Abbildung 88. Entfernen des Erweiterungskarten-Risers (Riser 3) 4. Riser 4: Lösen Sie die unverlierbare Schraube auf dem Riser. Drücken Sie auf die blaue Freigabelasche auf dem Riser, greifen Sie den Erweiterungskarten-Riser an der Griffstelle und heben Sie ihn aus dem Riser-Anschluss auf der Systemplatine. Abbildung 89.
Seite 123: Installieren Des Erweiterungskarten-Risers
Nächste Schritte Setzen Sie den Erweiterungskarten-Riser wieder ein. Installieren des Erweiterungskarten-Risers Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. 3. Falls zuvor entfernt, installieren Sie die Erweiterungskarten wieder in den Erweiterungskarten-Risern.
Seite 124 Abbildung 91. Installieren des Erweiterungskarten-Risers (Riser 2) Abbildung 92. Installieren des Erweiterungskarten-Risers (Riser 3) Installieren und Entfernen von Systemkomponenten...
Seite 125: Entfernen Einer Erweiterungskarte Aus Dem Erweiterungskarten-Riser
Abbildung 93. Installieren des Erweiterungskarten-Risers (Riser 4) Nächste Schritte 1. Schließen Sie gegebenenfalls die Kabel erneut an die Erweiterungskarte an. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. 3. Installieren Sie alle erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben. Entfernen einer Erweiterungskarte aus dem Erweiterungskarten- Riser Voraussetzungen...
Seite 126: Installieren Einer Erweiterungskarte Im Erweiterungskarten-Riser
Abbildung 94. Entfernen einer Erweiterungskarte aus dem Erweiterungskarten-Riser 4. Wenn die Erweiterungskarte nicht ersetzt werden soll, setzen Sie ein Abdeckblech ein und schließen Sie den Kartenrückhalteriegel. Abbildung 95. Einsetzen des Abdeckblechs Nächste Schritte 1. Falls zutreffend, installieren Sie eine Erweiterungskarte im Erweiterungskarten-Riser.
Seite 127 2. Entfernen Sie gegebenenfalls das Abdeckblech. ANMERKUNG: Bewahren Sie den Abdeckbleche für den zukünftigen Gebrauch auf. Für leere Erweiterungskartensteckplätzen sind Abdeckbleche erforderlich, um die FCC-Bestimmungen (Federal Communications Commission) einzuhalten. Die Abdeckungen halten auch Staub und Schmutz vom System fern und helfen, die korrekte Kühlung und den Luftstrom innerhalb des Systems aufrechtzuerhalten.
Seite 128: Entfernen Der Erweiterungskarten-Riser Voller Baulänge
3. Installieren Sie alle erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben. Entfernen der Erweiterungskarten-Riser voller Baulänge Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems..
Seite 129 Abbildung 99. Entfernen des Erweiterungskarten-Risers (Riser 3A) 3. So entfernen Sie den Erweiterungskarten-Riser 4A: a. Trennen Sie das GPU-Stromversorgungskabel von der Systemplatine. b. Lösen Sie die unverlierbare Schraube. c. Drücken Sie auf die Freigabelasche, halten Sie den Erweiterungskarten-Riser an den Rändern, und heben Sie ihn aus der Riser- Anschlussvorrichtung auf der Systemplatine.
Seite 130: Installieren Des Erweiterungskarten-Risers Voller Baulänge
Nächste Schritte Bauen Sie den Erweiterungskarten-Riser voller Länge wieder ein. Installieren des Erweiterungskarten-Risers voller Baulänge Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. 3. Falls zuvor entfernt, installieren Sie die GPU wieder in den Erweiterungskarten-Risern.
Seite 131 Abbildung 102. Installieren des Erweiterungskarten-Risers (Riser 3A) 2. So installieren Sie den Erweiterungskarten-Riser 4A voller Baulänge: a. Halten Sie den Erweiterungskarten-Riser an den Rändern oder den Griffstellen und richten Sie die Bohrungen auf dem Erweiterungskarten-Riser auf die Führungen auf der Systemplatine aus. b.
Seite 132: Entfernen Einer Gpu
Nächste Schritte Bauen Sie das GPU-Kühlgehäuse ein (falls entfernt). Bringen Sie die obere Abdeckung des GPU-Kühlgehäuses 3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. 4. Installieren Sie alle erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben. Entfernen einer GPU Voraussetzungen 1.
Seite 133 ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz. Abbildung 105. Entfernen der GPU 1 3. So entfernen Sie die GPU aus dem Riser 3 und 4: a. Schieben Sie die Erweiterungskartenverriegelung auf dem Riser zurück. b.
Seite 134 Abbildung 106. Entfernen der GPU 3 und 4 4. Wenn Sie die GPU dauerhaft entfernen möchten, setzen Sie ein Abdeckblech ein. ANMERKUNG: Der Einbau eines Abdeckblechs über einem leeren Erweiterungskartensteckplatz ist erforderlich, damit die FCC-Bestimmungen bezüglich der Funkentstörung eingehalten werden. Die Abdeckungen halten auch Staub und Schmutz vom System fern und helfen, die korrekte Kühlung und den Luftstrom innerhalb des Systems aufrechtzuerhalten.
Seite 135: Installieren Einer Gpu
Abbildung 107. Einsetzen des Metallabdeckblechs Nächste Schritte Ersetzen Sie die GPU. Installieren einer GPU Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. 3. Wenn Sie eine neue Erweiterungskarte installieren, packen Sie diese aus und bereiten Sie die Karte für die Installation vor. ANMERKUNG: Anweisungen dazu finden Sie in der Dokumentation, die mit der Karte geliefert wurde.
Seite 136 Abbildung 108. Installieren der GPU auf Riser 1 2. So installieren Sie die GPU auf Riser 3 und 4: a. Richten Sie den Anschluss an der GPU mit dem Anschluss auf dem Riser aus. b. Setzen Sie die GPU vollständig in den Riser ein. c.
Seite 137: Optionaler Serieller Com-Port
Abbildung 109. Installieren der GPU auf Riser 3 und Riser 4 Nächste Schritte Bauen Sie das GPU-Kühlgehäuse ein (falls entfernt). Bringen Sie die obere Abdeckung des GPU-Kühlgehäuses Installieren Sie den Erweiterungskarten-Riser voller Länge. 4. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems.
Seite 138 Abbildung 110. Entfernen des seriellen COM-Ports 2. Trennen Sie das Kabel des seriellen COM-Ports vom seriellen Port. Abbildung 111. Entfernen des seriellen COM-Ports Nächste Schritte Setzen Sie den seriellen COM-Port wieder ein. Installieren und Entfernen von Systemkomponenten...
Seite 139: Installieren Des Seriellen Com-Ports
Installieren des seriellen COM-Ports Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie den Erweiterungskarten-Riser. 4. Trennen Sie das Kabel des seriellen COM-Ports vom Anschluss auf der hinteren E/A-Platine. Schritte 1.
Seite 140: Optionales Idsdm-Modul
Abbildung 113. Installieren des seriellen COM-Ports Nächste Schritte 1. Verbinden Sie das Kabel des seriellen COM-Ports mit dem Anschluss auf der hinteren E/A-Platine. Installieren Sie den Erweiterungskarten-Riser. 3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems.
Seite 141: Einbauen Des Idsdm-Moduls
Abbildung 114. Entfernen des IDSDM-Moduls Nächste Schritte Setzen Sie das IDSDM-Modul wieder ein.. Einbauen des IDSDM-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Schritte 1.
Seite 142: Microsd-Karte
Abbildung 115. Einbauen des IDSDM-Moduls Nächste Schritte Setzen Sie die MicroSD-Karten ein. ANMERKUNG: Setzen Sie die MicroSD-Karten wieder in dieselben Steckplätze ein. Orientieren Sie sich dabei an den Beschriftungen, die Sie beim Entfernen auf den Karten angebracht haben. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems.
Seite 143: Einsetzen Der Microsd-Karte
Abbildung 116. Entfernen der Mikro-SD-Karte Nächste Schritte Setzen Sie die microSD-Karten wieder ein. Einsetzen der MicroSD-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. ANMERKUNG: Stellen Sie bei Verwendung einer MicroSD-Karte in Ihrem System sicher, dass die Option Internal SD Card Port (Anschluss für die interne SD-Karte) im System-Setup aktiviert ist.
Seite 144: M.2-Ssd-Modul
Abbildung 117. Einsetzen der MicroSD-Karte Nächste Schritte Installieren Sie das IDSDM-Modul.. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. M.2-SSD-Modul Entfernen des M.2-SSD-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems..
Seite 145: Einbauen Des M.2-Ssd-Moduls
Abbildung 118. Entfernen des M.2-SSD-Moduls Nächste Schritte Setzen Sie das M.2-SSD-Modul wieder ein. Einbauen des M.2-SSD-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. 3. Entfernen Sie die BOSS-Karte. Das Verfahren zum Entfernen der BOSS-Karte ähnelt dem Verfahren zum Entfernen der Erweiterungskarte aus dem Erweiterungskarten-Riser.
Seite 146: Boss-S2-Karte (Optional)
Abbildung 119. Einbauen des M.2-SSD-Moduls Nächste Schritte 1. Installieren Sie die BOSS-Karte. Das Verfahren zum Installieren der BOSS-Karte ähnelt dem Verfahren zum Installieren der Erweiterungskarte im Erweiterungskarten-Riser. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems..
Seite 147: Installieren Des Boss-Kartenplatzhalters
Abbildung 120. Entfernen des BOSS-Kartenplatzhalters Nächste Schritte Setzen Sie den BOSS-Kartenplatzhalter oder das BOSS-S2-Controllerkartenmodul wieder ein. Installieren des BOSS-Kartenplatzhalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte Richten Sie den BOSS-Kartenplatzhalter am BOSS-S2-Controllerkartenmodul-Schacht aus und drücken Sie ihn in den Schacht, bis er einrastet.
Seite 148: Entfernen Des Boss-S2-Controllerkartenmoduls
Abbildung 121. Installieren des BOSS-Kartenplatzhalters Entfernen des BOSS-S2-Controllerkartenmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. Schritte 1. Ziehen und heben Sie den Rückhalteriegel des BOSS-S2-Kartenträgers, um ihn zu öffnen. 2.
Seite 149 3. Entfernen Sie mithilfe des Kreuzschlitzschraubendrehers Nr. 1 die Schraube (M3 x 0,5 x 4,5 mm), mit der das M.2-SSD-Laufwerk am BOSS-S2-Kartenträger befestigt ist. 4. Schieben Sie das M.2-SSD-Laufwerk aus dem BOSS-S2-Kartenträger heraus. Abbildung 123. Entfernen des M.2-SSD-Laufwerks 5. Trennen Sie das BOSS Stromkabel und das Signalkabel von der Systemplatine. 6.
Seite 150: Installieren Des Boss-S2-Controllerkartenmoduls
Abbildung 125. Entfernen des BOSS-Stromkabels und des BOSS-Signalkabels vom BOSS-S2-Controllerkartenmodul Nächste Schritte Ersetzen Sie das BOSS-S2-Controllerkartenmodul oder setzen Sie den BOSS-Kartenplatzhalter ein. Installieren des BOSS-S2-Controllerkartenmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems..
Seite 151 3. Setzen Sie das BOSS-S2-Controllerkartenmodul ein und drücken Sie das Controllerkartenmodul in Richtung der Gehäuserückseite, bis es fest sitzt. 4. Befestigen Sie das BOSS-S2-Controllerkartenmodul mit dem Kreuzschlitzschraubendreher Nr. 1 (Schraube M3 x 0,5 x 4,5 mm). 5. Verbinden Sie das BOSS Stromkabel und das Signalkabel mit den entsprechenden Systemplatinenanschlüssen. Abbildung 127.
Seite 152: Systembatterie
Abbildung 129. Installieren des BOSS-S2-Kartenträgers Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems.. Systembatterie Austauschen der Systembatterie Voraussetzungen WARNUNG: Bei falschem Einbau einer neuen Batterie besteht Explosionsgefahr. Wechseln Sie die Batterie nur durch denselben oder einen gleichwertigen, vom Hersteller empfohlenen Typ aus.
Seite 153 Abbildung 130. Entfernen der Systembatterie 2. So installieren Sie eine neue Systembatterie: a. halten Sie die Batterie mit dem positiven Pol nach oben und schieben sie unter die Sicherungshalterungen. b. Drücken Sie den Akku in den Anschluss, bis sie einrastet. Abbildung 131.
Seite 154: Optionale Interne Usb-Karte
b. Geben Sie im System-Setup in den Feldern Uhrzeit und Datum das richtige Datum und die richtige Uhrzeit ein. c. Klicken Sie auf Exit, um das System-Setup zu beenden. d. Lassen Sie das System für mindestens eine Stunde aus dem Gehäuse ausgebaut, um die neu eingebaute Batterie zu testen. e.
Seite 155: Installieren Der Internen Usb-Karte
Installieren der internen USB-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie den Erweiterungskarten-Riser. Schritte 1. Verbinden Sie den USB-Schlüssel mit der internen USB-Karte. ANMERKUNG: Achten Sie darauf, die interne USB-Karte im IDSDM/USB-Kartensteckplatz und nicht im Steckplatz für den J_R3_PCIE_PWR-Anschluss zu installieren.
Seite 156: Installieren Des Eingriffsschaltermoduls
ANMERKUNG: Stellen Sie sicher, dass Sie achten Sie auf die Verlegung der Kabel, wenn Sie sie von der Systemplatine. Sie müssen das Kabel wieder korrekt verlegen, damit es nicht abgeklemmt oder gequetscht wird. Schritte 1. Trennen Sie das Kabel des Eingriffsschalters vom Anschluss auf der hinteren E/A-Platine. 2.
Seite 157: Optionale Ocp-Karte
4. Verbinden Sie das Kabel des Eingriffsschalters mit dem Anschluss auf der hinteren E/A-Platine. Abbildung 135. Installieren des Eingriffsschaltermoduls Nächste Schritte Installieren Sie den Erweiterungskarten-Riser. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. Optionale OCP-Karte Entfernen der OCP-Karte Voraussetzungen...
Seite 158 Abbildung 136. Entfernen der OCP-Karte 4. Wenn die OCP-Karte nicht ausgetauscht wird, setzen Sie ein Abdeckblech ein. Abbildung 137. Einsetzen des Abdeckblechs Nächste Schritte Setzen Sie die OCP-Karte wieder ein. Installieren und Entfernen von Systemkomponenten...
Seite 159: Installieren Der Ocp-Karte
Installieren der OCP-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. Entfernen Sie den Erweiterungskarten-Riser. Schritte 1. Entfernen Sie gegebenenfalls das Abdeckblech. Abbildung 138. Entfernen des Abdeckblechs 2.
Seite 160: Netzteil
Abbildung 139. Installieren der OCP-Karte Nächste Schritte Installieren Sie den Erweiterungskarten-Riser 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. Netzteil ANMERKUNG: Beim Ersetzen des Hot-Swap-fähigen Netzteils nach dem nächsten Serverstart; das neue Netzteil wird automatisch auf die gleiche Firmware und Konfiguration wie das zuvor installierte aktualisiert.
Seite 161: Einsetzen Des Netzteilplatzhalters
Nächste Schritte Setzen Sie den Netzteilplatzhalter wieder ein oder setzen Sie das Netzteil wieder ein. Einsetzen des Netzteilplatzhalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. ANMERKUNG: Installieren Sie den Netzteilplatzhalter nur im zweiten Netzteilschacht. Entfernen Sie das Netzteil. Schritte Schieben Sie den Netzteilplatzhalter korrekt ausgerichtet in den Netzteilschacht ein, bis er hörbar einrastet.
Seite 162: Netzteil Installieren
Nächste Schritte Setzen Sie das Netzteil wieder ein oder installieren Sie den Netzteilplatzhalter. Netzteil installieren Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Stellen Sie bei Systeme, die redundante Netzteile unterstützen, sicher, dass beide Netzteile vom gleichen Typ sind und die maximale Ausgangsleistung identisch ist.
Seite 163: Trusted Platform Module
Trusted Platform Module Upgrade des Trusted Platform Module Voraussetzungen ANMERKUNG: ● Stellen Sie sicher, dass Ihr Betriebssystem die Version des installierten Trusted Platform Modul unterstützt. ● Stellen Sie sicher, dass Sie die aktuelle BIOS-Firmware heruntergeladen und in Ihrem System installiert haben. ●...
Seite 164: Initialisieren Des Tpm Für Benutzer
Initialisieren des TPM für Benutzer Schritte 1. Initialisieren Sie das TPM. Weitere Informationen finden Sie unter Initialisieren des TPM für Benutzer. 2. Die TPM Status (TPM-Status) ändert sich zu Enabled (Aktiviert). Initialisieren des TPM 1.2 für Benutzer Schritte 1. Drücken Sie beim Start des System F2, um das System-Setup aufzurufen. 2.
Seite 165: Einsetzen Der Systemplatine
Netzteile (PSU). Hinteres Laufwerksgehäuse. Trennen Sie alle Kabel von der Systemplatine. VORSICHT: Achten Sie darauf, die Systemidentifikationstaste nicht zu beschädigen, während Sie die Systemplatine aus dem System nehmen. Schritte 1. Schieben Sie die Systemplatine mithilfe des Systemplatinenhalters und Gegenstößels in Richtung der Systemvorderseite. 2.
Seite 166 3. Schieben Sie die Systemplatine in Richtung der Gehäuserückseite, bis die Stecker fest in die Schlitze an der Gehäuserückseite einrasten. Abbildung 144. Einsetzen der Systemplatine Nächste Schritte 1. Tauschen Sie die folgenden Komponenten aus: Trusted Platform Module (TPM). ANMERKUNG: Das TPM-Modul muss nur bei der Installation einer neuen Systemplatine ausgetauscht werden. IDSDM-Modul (falls installiert).
Seite 167: Wiederherstellen Der Service-Tag-Nummer Mit Easy Restore
Wiederherstellen der Service-Tag-Nummer mit Easy Restore Mithilfe der Funktion "Easy Restore" können Sie Ihre Service-Tag-Nummer, Ihre iDRAC-Lizenz, die UEFI-Konfiguration und die Systemkonfigurationsdaten nach dem Austauschen der Systemplatine wiederherstellen. Alle Daten werden automatisch in einem Backup- Flash-Laufwerk gesichert. Wenn das BIOS eine neue Systemplatine erkennt und die Service-Tag-Nummer des Backup-Flash-Laufwerks abweicht, fordert das BIOS den Benutzer dazu auf, die gesicherten Daten wiederherzustellen.
Seite 168: Installieren Der Lom-Karte Und Der Hinteren E/A-Platine
Schritte 1. Lösen Sie mit einem Kreuzschlitzschraubendreher Nr. 2 die Schrauben, mit denen die LAN on Motherboard (LOM)-Karte und die hintere E/A-Platine auf der Systemplatine befestigt sind. 2. Halten Sie LOM-Karte bzw. die hintere E/A-Platine an den Rändern fest und ziehen Sie daran, um sie vom Anschluss auf der Systemplatine zu trennen.
Seite 169 Abbildung 146. Installieren der LOM-Karte und der hinteren E/A-Platine Nächste Schritte Bauen Sie die Systemplatine ein. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. Installieren und Entfernen von Systemkomponenten...
Seite 170: Kapitel 5: Upgrade-Kits
Upgrade-Kits Die Tabelle listet die verfügbaren APOS-Kits [After Point Of Sale] auf. Tabelle 31. Upgrade-Kits Kits Teilenummer Zugehörige Links zu Service-Anweisungen Blende JYPW8/MPW3H (LCD) Siehe Installieren der Frontverkleidung BOSS Einbauen des M.2-SSD-Moduls BOSS S2 Siehe Installieren des BOSS-S2-Controllerkartenmoduls Embedded Management (IDSDM) C2KCJ Siehe IDSDM-Kit...
Seite 171 ANMERKUNG: Um BOSS S2 im System zu aktivieren, stellen Sie sicher, dass die BIOS-Firmware-Version 1.5.5 ist und die iDRAC- Firmware-Version 4.30.30.30 oder höher ist. Befolgen Sie, bevor Sie mit der Installation oder dem Entfernen beginnen, die Sicherheitshinweise und die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Systems.
Seite 172 Abbildung 148. Installieren des BOSS-Platzhalters So installieren Sie das BOSS-S2-Controllerkartenmodul: 1. Installieren Sie die BOSS-S2-Controllerkarte. Informationen zum Installieren der BOSS-S2-Controllerkarte finden Sie unter Installieren BOSS-S2-Controllerkartenmoduls, Schritte 1 bis 4. 2. Installieren Sie das M.2-SSD-Laufwerk. Informationen zum Installieren des M.2-SSD-Laufwerks finden Sie unter Installieren des BOSS-S2-Controllerkartenmoduls, Schritte 5 bis 9.
Seite 173: Gpu-Kit
GPU-Kit Die Kits GPU FL, HL und GPU-Netzkabel sind drei verschiedene Kits, die dem Kunden zur Verfügung stehen. Je nach bestelltem Kit sind die jeweiligen Komponenten verfügbar. Tabelle 33. GPU-Kit-Komponenten Komponenten GPU FL-Kit GPU HL-Kit GPU-Netzkabel- Anzahl Anzahl Anzahl Riser Konfiguration 3 3 x FL-Riser Konfiguration 6...
Seite 174 Tabelle 34. Anforderungsmatrix für Kühlungslüfter und Schaum (fortgesetzt) Systemkonfiguration Kühlungslüfter Schaumanforderungen 8 x 2,5-Zoll-NVMe Hochleistungslüfter (Silberklasse) Nicht erforderlich 16 x 2,5-Zoll-SAS/SATA Hochleistungslüfter (Silberklasse) Nicht erforderlich 16 x 2,5-Zoll-SAS/SATA + 8 NVMe Hochleistungslüfter (Goldklasse) Erforderlich 16 x 2,5-Zoll-NVMe Hochleistungslüfter (Goldklasse) Erforderlich 8 x 3,5-Zoll-SAS/SATA Hochleistungslüfter (Silberklasse) Erforderlich...
Seite 175: Hersteller
Tabelle 36. GPU-Netzkabelmatrix (fortgesetzt) Kategorie Beschreibung Hersteller Kabel Kabelmenge CRD, GRPHC, NVIDIA, FH und FL NVIDIA 8-poliges Kabel 1 Stück pro GPU-Riser 24 GB, RTX6000 CRD, GRPHC, NVIDIA, FH und FL NVIDIA 8-poliges Kabel 1 Stück pro GPU-Riser 48 GB, RTX8000 FPGA Xilinx Snow White- FH und FL...
Seite 176 Abbildung 149. Anbringen von Mylar-Schaum auf der Systemabdeckung Folgen Sie nach der Installation den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. Upgrade-Kits...
Seite 177: Idsdm-Kit
IDSDM-Kit Das IDSDM-Kit enthält eine IDSDM-Karte. Eine Anleitung zur Installation von IDSDM finden Sie unter Einbauen des IDSDM-Moduls. ANMERKUNG: Achten Sie darauf, das IDSDM-Modul in der IDSDM/USB-Kartenschnittstelle und nicht im J_R3_PCIE_PWR- Anschluss zu installieren. Abbildung 150. IDSDM-Portinformationen Upgrade-Kits...
Seite 178: Internes Usb-Karten-Kit
Internes USB-Karten-Kit Das interne USB-Karten-Kit enthält eine interne USB-Karte. Informationen zur Installation von internen USB-Karten finden Sie im Abschnitt Installieren der internen USB-Karte. ANMERKUNG: Achten Sie darauf, die interne USB-Karte in der IDSDM/USB-Kartenschnittstelle und nicht im J_R3_PCIE_PWR- Anschluss zu installieren. Abbildung 151.
Seite 179: Kapitel 6: Jumper Und Anschlüsse
Jumper und Anschlüsse In diesem Thema finden Sie einige grundlegende und spezielle Informationen zu Jumpern und Switches. Außerdem werden die Anschlüsse auf den verschiedenen Platinen im System beschrieben. Mit den Jumpern auf der Systemplatine können das System deaktiviert und Kennwörter zurückgesetzt werden. Um Komponenten und Kabel korrekt zu installieren, müssen Sie die Anschlüsse auf der Systemplatine kennen.
Seite 180 Tabelle 38. Jumper und Anschlüsse auf der Systemplatine (fortgesetzt) Element Anschluss Beschreibung IO_RISER4 (CPU2) Riser 4 SL6_CPU2_PB4 PCIe/NVMe-Anschluss 6 IO_RISER3 (CPU2) Riser 3 SIG_PWR_3 GPU-Stromversorgung J_R3_PCIE_PWR Netzanschluss von Riser 3 Hinterer E/A-Anschluss Hinterer E/A-Anschluss Knopfzellenbatterie Knopfzellenbatterie Riser 2 IO_RISER2_A (CPU1) IO_RISER2_B (CPU2) OCP NIC 3.0-Anschluss OCP NIC 3.0-Anschluss...
Seite 181: Jumper-Einstellungen Auf Der Systemplatine
Tabelle 38. Jumper und Anschlüsse auf der Systemplatine (fortgesetzt) Element Anschluss Beschreibung B16, B8, B15, B7, B14, B4, B13, B3 DIMMs für Prozessor-2-Kanäle E, F, G, H SL1_CPU2_PB3_XB2 XGMI/NVMe-Anschluss 1 FAN_2U2 Lüfter 2 CPU2 Prozessor 2 FAN_2U1_1U1/2 Lüfter 1 B1, B9, B2, B10, B5, B11, B6, B12 DIMMs für Prozessor-2-Kanäle A, B, C, D LFT_CP Linkes Bedienfeld...
Seite 182 ANMERKUNG: Die vorhandenen Kennwörter werden erst deaktiviert (gelöscht), wenn das System mit dem Jumper auf den Stiften 4 und 6 gestartet wird. Um ein neues System- und/oder Setup-Kennwort zu vergeben, muss der Jumper zurück auf die Stifte 2 und 4 gesetzt werden. ANMERKUNG: Wenn Sie ein neues System- bzw.
Seite 183: Kapitel 7: Systemdiagnose Und Anzeigecodes
Systemdiagnose und Anzeigecodes Die Diagnoseanzeigen auf der Vorderseite geben beim Systemstart den Status des Systems wieder. Themen: • Status-LEDs • Anzeigecodes für Systemzustand und System-ID • iDRAC Quick Sync 2-Anzeigecodes • iDRAC Direct-LED-Anzeigecodes • LCD-Display • NIC-Anzeigecodes • Netzteil-Anzeigecodes • Laufwerksanzeigecodes •...
Seite 184: Anzeigecodes Für Systemzustand Und System-Id
Tabelle 40. LED-Statusanzeigen und Beschreibungen (fortgesetzt) Symbol Beschreibung Zustand Fehlerbehebung Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt Wie Sie Hilfe bekommen. Stromanzeige Die Anzeige blinkt gelb, wenn Weitere Informationen zu dem jeweiligen Problem im System ein elektrischer Fehler finden Sie im Systemereignisprotokoll oder in den aufgetreten ist (z.
Seite 185: Idrac Quick Sync 2-Anzeigecodes
iDRAC Quick Sync 2-Anzeigecodes Das iDRAC Quick Sync 2-Modul (optional) befindet sich im linken Bedienfeld des Systems. Tabelle 42. iDRAC Quick Sync 2-Anzeigen und Beschreibungen iDRAC Quick Sync 2- Zustand Fehlerbehebung Anzeigecode Aus (Standardeinstellung) Zeigt an, dass die iDRAC Quick Sync 2- Wenn die LED nicht aufleuchtet, bringen Sie das Funktion ausgeschaltet ist.
Seite 186: Lcd-Display
Tabelle 43. iDRAC Direct-LED-Anzeigecodes (fortgesetzt) iDRAC Direct-LED- Zustand Anzeigecode Blinkt grün (leuchtet zwei Weist darauf hin, dass der angeschlossene Laptop oder das angeschlossene Tablet erkannt wird. Sekunden und leuchtet zwei Sekunden nicht) Erlischt Weist darauf hin, dass der Laptop oder das Tablet nicht angeschlossen ist. LCD-Display Auf dem LCD-Display werden Systeminformationen, Status- und Fehlermeldungen angezeigt, die darüber informieren, ob das System ordnungsgemäß...
Seite 187: Anzeigen Des Startbildschirms
Anzeigen des Startbildschirms Im Startbildschirm werden die vom Benutzer konfigurierbaren Informationen über das System angezeigt. Dieser Bildschirm wird beim normalen Systembetrieb angezeigt, wenn keine Status- oder Fehlermeldungen vorhanden sind. Wenn das System ausgeschaltet wird und keine Fehler vorliegen, wechselt das LCD nach fünf Minuten ohne Benutzereingabe in den Stand-by-Modus. Drücken Sie eine beliebige Taste am LCD, um es einzuschalten.
Seite 188: Nic-Anzeigecodes
Tabelle 46. Ansichtsmenü (fortgesetzt) Option Beschreibung Temperatur Zeigt die Temperatur des Systems in Grad Celsius oder Fahrenheit an. Das Anzeigeformat lässt sich im Untermenü Set home des Setup-Menüs konfigurieren. NIC-Anzeigecodes Jeder NIC verfügt an der Rückseite des Systems über Anzeigen, die Auskunft über den Aktivitäts- und Verbindungsstatus geben. Die LED-Aktivitätsanzeige zeigt an, ob Daten durch den NIC fließen, und die LED-Verbindungsanzeige zeigt die Geschwindigkeit des verbundenen Netzwerks.
Seite 189 Abbildung 157. Statusanzeige des Wechselstromnetzteils 1. Griff des Wechselstromnetzteils 2. Sockel 3. Entriegelungsriegel Tabelle 48. Codes für die Statusanzeige des Wechselstromnetzteils Betriebsanzeigecodes Zustand Grün Zeigt an, dass eine zulässige Energiequelle mit dem Netzteil verbunden und das Netzteil in Betrieb ist. Gelb blinkend Zeigt ein Problem mit dem Netzteil an.
Seite 190: Laufwerksanzeigecodes
Tabelle 48. Codes für die Statusanzeige des Wechselstromnetzteils (fortgesetzt) Betriebsanzeigecodes Zustand VORSICHT: Wechselstrom-Netzteile unterstützen sowohl Eingangsspannungen von 240 V als auch von 120 V. Wenn zwei identische Netzteile unterschiedliche Eingangsspannungen aufnehmen, geben sie unter Umständen unterschiedliche Wattleistungen aus, was eine Nichtübereinstimmung verursacht. Tabelle 49.
Seite 191: Verwenden Der Systemdiagnose
Abbildung 158. Festplattenanzeigen 1. LED-Laufwerksaktivitätsanzeige 2. LED-Laufwerksstatusanzeige 3. Kennzeichnung der Laufwerkskapazität ANMERKUNG: Wenn sich das Laufwerk im AHCI-Modus (Advanced Host Controller Interface) befindet, leuchtet die Status-LED nicht. ANMERKUNG: Das Verhalten der Laufwerkstatusanzeige wird durch Storage Spaces Direct verwaltet. Es werden möglicherweise nicht alle Laufwerkstatusanzeigen verwendet.
Seite 192: Ausführen Der Integrierten Systemdiagnose Über Den Dell Lifecycle Controller
● Fehlermeldungen über Probleme während des Testvorgangs anzeigen Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller Schritte 1. Drücken Sie beim Hochfahren des Systems die Taste F10. 2. Klicken Sie auf Hardware Diagnostics (Hardwarediagnose)→ Run Hardware Diagnostics (Hardwarediagnose ausführen). Das Fenster ePSA Pre-boot System Assessment (ePSA-Systemüberprüfung vor dem Start) wird angezeigt und listet alle Geräte auf, die im System erkannt wurden.
Seite 193: Kapitel 8: Wie Sie Hilfe Bekommen
Zugriff auf Systeminformationen mithilfe von QRL Sie können den Quick Resource Locator (QRL) auf dem Informationsschild auf der des R7525-Systems verwenden, um auf die Informationen zum Dell EMC PowerEdge R7525-System zuzugreifen. Voraussetzungen Stellen Sie sicher, dass der QR-Code-Scanner auf Ihrem Smartphone oder Tablet installiert ist.
Seite 194: Quick Resource Locator (Qrl) Für Das Poweredge R7525-System
übermittelt diese sicher an Dell EMC. Diese Informationen werden von dem technischen Support von Dell EMC zur Behebung des Problems verwendet. ● Proaktiver Kontakt: Ein Mitarbeiter des technischen Supports von Dell EMC kontaktiert Sie bezüglich des Supportfalls und ist Ihnen bei der Behebung des Problems behilflich.
Seite 195: Kapitel 9: Dokumentationsangebot
In diesem Abschnitt finden Sie Informationen zum Dokumentationsangebot für Ihr System. So zeigen Sie das Dokument an, dass in der Tabelle der Dokumentationsressourcen aufgeführt ist: ● Über die Dell EMC Support-Website: 1. Klicken Sie auf den Dokumentations-Link in der Spalte „Location“ (Standort) der Tabelle.
Seite 196 OpenManage Server Administrator User’s Guide. Weitere Informationen über das Installieren und Verwenden von Dell SupportAssist finden Sie im zugehörigen Benutzerhandbuch zu Dell EMC SupportAssist Enterprise. Weitere Informationen über Partnerprogramme von Enterprise Systems Management siehe Dokumente zu OpenManage Connections Enterprise Systems Management.
Seite 197 Tabelle 52. Zusätzliche Dokumentationsressourcen für Ihr System (fortgesetzt) Task Dokument Speicherort Grundlegendes zu Ereignis- und Fehlermeldungen Fehlerbehebung beim Weitere Informationen zur System Identifizierung und Fehlerbehebung von PowerEdge-Servern finden Sie im Handbuch zur Fehlerbehebung der Server. Dokumentationsangebot...
