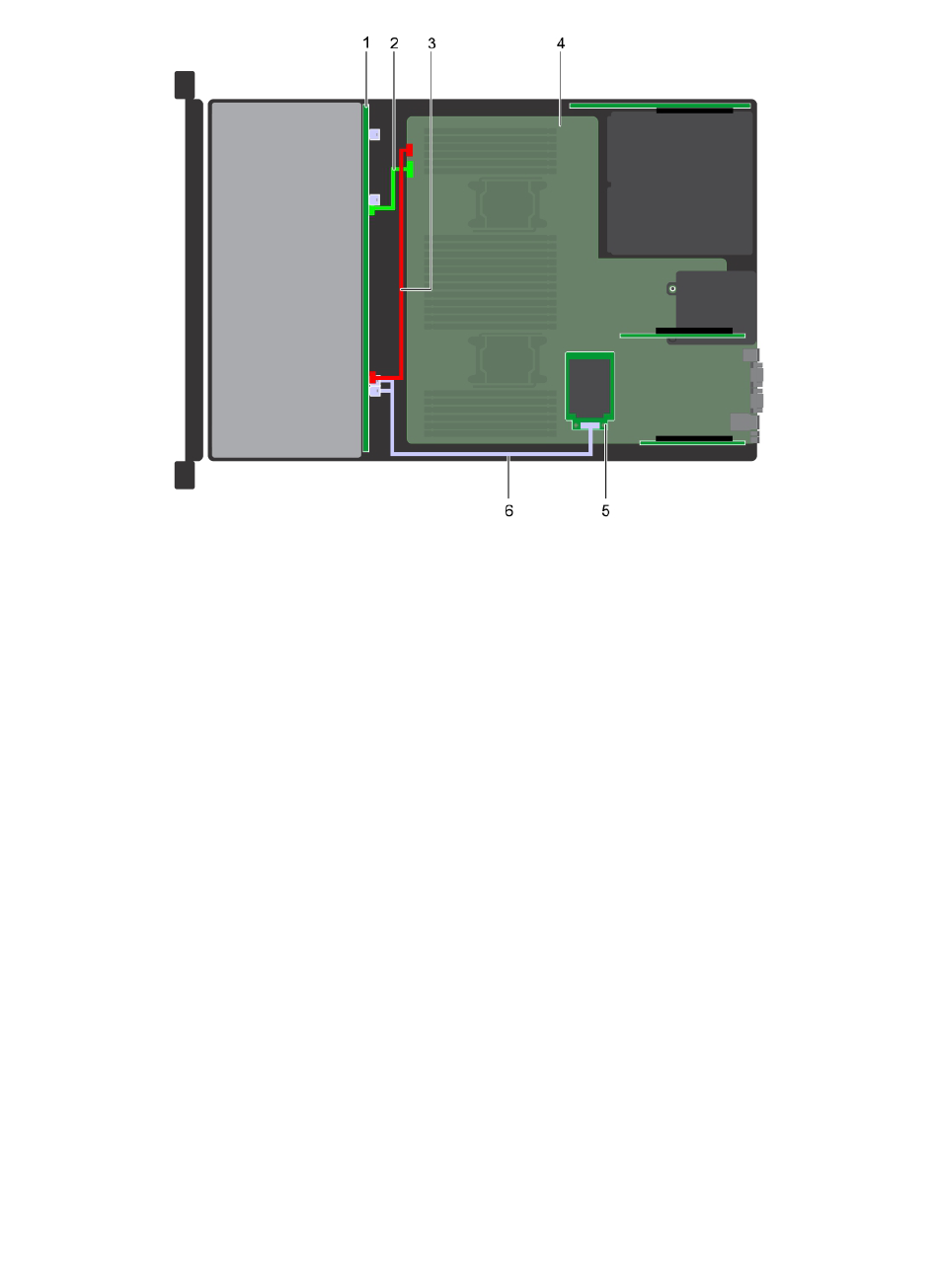

Abbildung 147. Kabelführung - 12 x 3,5 -Zoll Festplattenrückwandplatine mit Mini-PERC
1 Rückwandplatine
3 Stromkabel der Rückwandplatine (BP: BP1 bis MB: BP1)
5 Mini-PERC
196 Installieren und Entfernen von Systemkomponenten
2 Signalkabel der Rückwandplatine (BP: BPSIG1 bis MB:
BPSIG1)
4 Systemplatine
6 SAS-Kabel (BP: Kabelanschluss J_SAS_A0_B0 zu Mini-
PERC)
