Seite 1 Dell EMC PowerEdge R740 Handbuch für Installation und Service Vorschriftenmodell: E38S Series Vorschriftentyp: E38S001...
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Tod von Personen zur Folge haben können. Copyright © 2017 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder deren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 PowerEdge R740-System - Übersicht......................8 Unterstützte Konfigurationen............................8 Vorderansicht des Computers............................9 Linker Bedienfeldanschluss............................11 Kabel für rechtes Bedienfeld............................. 15 Rückansicht des Systems..............................16 NIC-Anzeigecodes..............................18 Anzeigecodes des Netzteils............................18 Laufwerksanzeigecodes..............................20 LCD-Display..................................21 Anzeigen des Startbildschirms..........................22 Setup-Menü................................23 Ansichtsmenü................................23 Ausfindigmachen der Service-Tag-Nummer Ihres Systems..................24 2 Dokumentationsangebot..........................
Seite 4 Anzeigen von „System Setup“ (System-Setup)....................44 Details zu „System Setup“ (System-Setup)......................44 System BIOS................................44 Dienstprogramm für die iDRAC-Einstellungen......................67 Device Settings (Geräteeinstellungen)........................67 Dell Lifecycle Controller..............................67 Integrierte Systemverwaltung..........................67 Start-Manager..................................68 Anzeigen des Boot Manager (Start-Managers)....................68 Hauptmenü des Start-Managers..........................68 Einmaliges BIOS-Startmenü.............................
Seite 5 Lüfter....................................83 Entfernen eines Kühlungslüfters..........................84 Einsetzen eines Kühlungslüfters..........................85 Eingriffschalter................................. 86 Entfernen des Eingriffsschalters..........................86 Installieren des Eingriffsschalters..........................87 NVDIMM-N-Akku................................88 Entfernen der NVDIMM-N Akku aus dem Luftkanal.....................88 Installieren NVDIMM-N Akku in Luftkanal......................89 Laufwerke..................................90 Entfernen eines Laufwerkplatzhalters........................90 Einsetzen eines Laufwerkplatzhalters........................91 Entfernen eines Laufwerksträgers...........................92 Installieren eines Laufwerksträgers..........................93 Entfernen eines 2,5-Zoll-Laufwerks aus dem 3,5-Zoll-Laufwerksadapter............
Seite 6 Installieren von Erweiterungskarten-Risern......................135 Richtlinien zum Einsetzen von GPU-Karten......................136 Entfernen einer GPU..............................137 Installieren einer GPU...............................139 IDSDM/vFlash vFlash-Karte (optional)........................145 Entfernen der Mikro-SD-Karte..........................145 Installieren der Mikro-SD-Karte..........................145 Entfernen der optionalen vFlash SD-Karte......................146 Installieren der optionalen IDSDM-Karte........................147 Netzwerkzusatzkarte..............................148 Entfernen der Netzwerktochterkarte........................148 Einsetzen der Netzwerkzusatzkarte........................149 Integrierte Speichercontrollerkarte..........................
Seite 7 Installieren des rechten Bedienfelds........................184 7 Verwenden der Systemdiagnose.........................186 Integrierte Dell-Systemdiagnose...........................186 Ausführen der integrierten Systemdiagnose vom Start-Manager..............186 Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller..........186 Bedienelemente der Systemdiagnose........................187 8 Jumper und Anschlüsse ..........................188 Jumper und Anschlüsse auf der Systemplatine......................189 Jumper-Einstellungen auf der Systemplatine......................
Seite 8: Poweredge R740-System - Übersicht

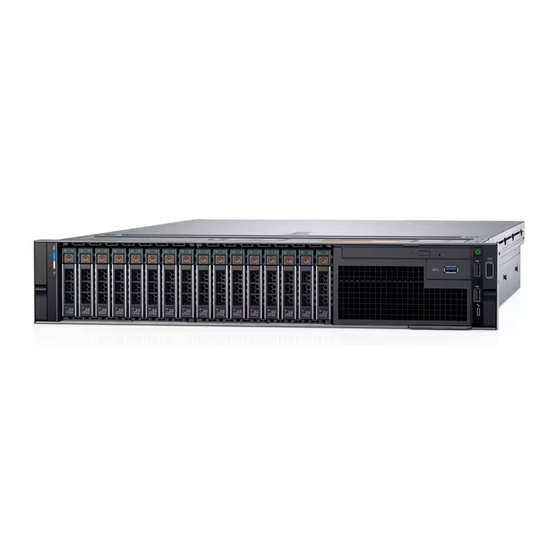

PowerEdge R740-System - Übersicht Der Dell PowerEdge R740 ist ein Rack-Server, der maximal Folgendes unterstützt: • Zwei Intel Xeon-Prozessoren der Produktreihe E5-2640 • 24 DIMM-Steckplätze unterstützen bis zu 1536 GB Speicher • Zwei redundante Gleichstrom- oder Wechselstromnetzteile • 16 SAS, SATA, Nearline-SAS-Festplattenlaufwerke oder SSDs handeln. Weitere Informationen zu den unterstützten Netzteilen finden Sie im Abschnitt zu den technischen Angaben.
Seite 9: Vorderansicht Des Computers
Abbildung 1. Unterstützte Konfigurationen Vorderansicht des Computers Die Vorderansicht zeigt die verfügbaren Funktionen auf der Vorderseite des Systems. PowerEdge R740-System - Übersicht...
Seite 10: Element Ports, Verkleidungselemente Und Steckplätze
Abbildung 2. Vorderansicht des 16 x 2,5-Zoll-Laufwerksystems Abbildung 3. Vorderansicht des 8 x 2,5-Zoll-Laufwerksystems Abbildung 4. Vorderansicht des 8 x 3,5-Zoll-Laufwerksystems Tabelle 1. verfügbaren Funktionen auf der Vorderseite des Systems Element Ports, Symbol Beschreibung Verkleidungselemente und Steckplätze Linkes Bedienfeld k. A. Enthält Systemzustand- und System-ID, Status-LED und optionale iDRAC Quick Sync 2 (Wireless).
Seite 11: Linker Bedienfeldanschluss
Element Ports, Symbol Beschreibung Verkleidungselemente und Steckplätze Ermöglicht das Abrufen und Speichern von Daten auf optischen Discs Optisches Laufwerk k. A. wie CDs (Compact Discs) und DVDs (Digital Versatile Discs). Weitere (optional) Informationen finden Sie im Abschnitt „Technische Daten“. Die USB-Anschlüsse sind 9-polig und 3.0-konform. Diese Anschlüsse USB 3.0-Anschluss (2) ermöglichen das Anschließen von USB-Geräten an das System.
Seite 12 Sie können auch die virtuelle Anzeige von Tastatur, Bildschirm und Maus und die virtuelle Kernel-based Virtual Machine (KVM) auf einem unterstützten mobilen Gerät starten. Weitere Informationen finden Sie im Benutzerhandbuch für Integrated Dell Remote Access Controller unter Dell.com/idracmanuals. Verwandte Links...
Seite 13: Systemzustand Und Die System-Id Anzeigecodes
Gibt an, dass das System befindet sich in einem Fehler. Prüfen Sie das Systemereignisprotokoll oder der LCD-Anzeige, falls verfügbar auf der Frontblende für spezifische Fehlermeldung. Weitere Informationen zu Fehlermeldungen finden Sie im „Dell Event and Error Messages Reference Guide“ (Dell Benutzerhandbuch zu Ereignis- und Fehlermeldungen) unter Dell.com/openmanagemanuals >...
Seite 14: Quick Sync-Anzeigecodes
Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt „Wie Sie Hilfe bekommen“. Weitere Informationen finden Sie im Integrated Dell Remote Access Controller User's Guide (Benutzerhandbuch für Integrated Dell Remote Access Controller) unter Dell.com/idracmanuals oder Dell OpenManage...
Seite 15: Kabel Für Rechtes Bedienfeld
Der iDRAC Direct-Anschluss ist Mikro-USB-2.0-kompatibel. Der iDRAC Direct-Anschluss ermöglicht den Zugriff auf die iDRAC Direct-Funktionen. Weitere Informationen finden Sie im „iDRAC User's Guide“ (Benutzerhandbuch des Integrated Dell Remote Access Controller) unter Dell.com/idracmanuals. iDRAC Direct-LED- k. A. Die iDRAC Direct-LED-Anzeige leuchtet, um darauf hinzuweisen, dass Anzeige die iDRAC Direct-Anschluss verbunden ist.
Seite 16: Idrac Direct-Led-Anzeigecodes
iDRAC Direct-LED-Anzeigecodes Die iDRAC Direct-LED-Anzeige leuchtet, um anzuzeigen, dass der Port angeschlossen ist und als Teil des iDRAC-Subsystems verwendet wird. iDRAC Direct-LED-Anzeige befindet sich unterhalb der iDRAC Direct Port auf der rechten Seite Systemsteuerung. Sie können konfigurieren iDRAC Direct mit einem USB zu Mikro-USB (Typ AB) Kabel auf, das können Sie eine Verbindung mit Ihrem Laptop oder Tablet.
Seite 17 Ermöglicht den Remote-Zugriff auf iDRAC. Lesen Sie für weitere iDRAC9 Enterprise- Informationen das Benutzerhandbuch iDRAC User’s Guide, das auf Anschluss dell.com/idracmanuals zur Verfügung steht. Das System Kennnummer (ID) ist die Schaltfläche verfügbar auf der Systemidentifikationstaste Vorder- und Rückseite des Systems. Drücken Sie auf die Taste zur Identifizierung eines Systems in einem Rack durch das Einschalten der System-ID-Taste Sie können auch über die System-ID-Taste zum...
Seite 18: Nic-Anzeigecodes
NIC-Anzeigecodes Jeder NIC an der Rückseite besitzt eine Anzeige, die Auskunft über den Aktivitäts- und Verbindungsstatus. Die Aktivitäts-LED Anzeige zeigt an, ob Data strömen kann über die NIC-und die Verbindung LED-Anzeige weist darauf hin, dass die Geschwindigkeit des verbundenen Netzwerk. Abbildung 10.
Seite 19 Wenn zwei Netzteile installiert sind, beide Netzteile müssen vom gleichen Typ des Etiketts, z. B. Erweiterte Stromleistung (EPP) -Etikett. Der gleichzeitige Einsatz von Netzteileinheiten aus früheren Generationen von Dell PowerEdge Servern wird nicht unterstützt, sogar dann, wenn der Netzteileinheiten haben die gleiche Nennleistung verfügen. Dies führt zu Bedingung für ein Netzteil nicht übereinstimmt oder, zu der das System eingeschaltet wird.
Seite 20: Laufwerksanzeigecodes
Wenn zwei Netzteile installiert sind, beide Netzteile müssen vom gleichen Typ des Etiketts, z. B. Erweiterte Stromleistung (EPP) -Etikett. Der gleichzeitige Einsatz von Netzteileinheiten aus früheren Generationen von Dell PowerEdge Servern wird nicht unterstützt, sogar dann, wenn der Netzteileinheiten haben die gleiche Nennleistung verfügen.
Seite 21: Lcd-Display
überprüft werden muss. Das LCD-Bedienfeld kann verwendet werden, um konfigurieren oder des Systems anzeigen iDRAC-IP-Adresse. Weitere Informationen zu Fehlermeldungen finden Sie im „Dell Event and Error Messages Reference Guide“ (Dell Benutzerhandbuch zu Ereignis- und Fehlermeldungen) unter Dell.com/openmanagemanuals > OpenManage Software.
Seite 22: Anzeigen Des Startbildschirms
Das LCD-Bedienfeld ist nur verfügbar auf dem optionalen LCD-Blende ein. Die optionale LCD-Blende ist hot-plug-fähig. Die Status und Bedingungen des LCD-Bedienfelds werden hier skizziert: • Die LCD-Hintergrundbeleuchtung leuchtet im normalen Betriebszustand blau. • Wenn das System Aufmerksamkeit erfordert, leuchtet die LCD-Anzeige gelb und es wird ein entsprechender Fehlercode mit Beschreibung angezeigt.
Seite 23: Setup-Menü
Dies ermöglicht Ihnen den Abgleich von LCD-Meldungen mit SEL-Einträgen. Wählen Sie Simple (Einfach) aus, um LCD-Fehlermeldungen als vereinfachte benutzerfreundliche Beschreibung anzuzeigen. Weitere Informationen zu Fehlermeldungen finden Sie im „Dell Event and Error Messages Reference Guide“ (Dell Benutzerhandbuch zu Ereignis- und Fehlermeldungen) unter Dell.com/openmanagemanuals >...
Seite 24: Ausfindigmachen Der Service-Tag-Nummer Ihres Systems
Informations-Tag an der Vorderseite des Systems zum Anzeigen der Express-Servicecode und die Service-Tag -Nummer. Alternativ befinden sich die Informationen unter Umständen auf einem Aufkleber auf der Rückseite des Speichersystem-Gehäuses. Die Mini Enterprise Service-Tag -Nummer (EST) befindet sich auf der Rückseite des Systems. Mithilfe dieser Informationen kann Dell Support- Anrufe an den richtigen Mitarbeiter weiterleiten.
Seite 25: Dokumentationsangebot
„Methoden zum Herunterladen von Firmware und Treibern“ in diesem Dokument. Systemverwaltung Weitere Informationen zur Systems Management Dell.com/openmanagemanuals Software von Dell finden Sie im Benutzerhandbuch „Dell OpenManage Systems Management Overview Guide“ (Übersichtshandbuch für Dell OpenManage Systems Management). Weitere Informationen zu Einrichtung, Verwendung Dell.com/openmanagemanuals...
Seite 26 OpenManage Essentials finden Sie im zugehörigen Benutzerhandbuch Dell OpenManage Essentials User’s Guide. Weitere Informationen über das Installieren und Dell.com/serviceabilitytools Verwenden von Dell SupportAssist finden Sie im zugehörigen Benutzerhandbuch zu Dell EMC SupportAssist Enterprise. Eine Erläuterung der Funktionen von Dell Lifecycle Dell.com/idracmanuals Controller (LCC) finden Sie im zugehörigen...
Seite 27: Technische Daten
Technische Daten Die technischen Daten und Umgebungsbedingungen für Ihr System sind in diesem Abschnitt enthalten. Themen: • Abmessungen des Systems • Gehäusegewicht • Prozessor – Technische Daten • PSU – Technische Daten • Technische Daten der Systembatterie • Erweiterungsbus – Technische Daten •...
Seite 28: Gehäusegewicht
Abbildung 16. Die Gehäuseabmessungen des PowerEdge R740-Systems Tabelle 15. Abmessungen System- Za (mit Za (ohne Blende) Blende) PowerEdge R740 482,0 mm 434,0 mm 86,8 mm 35,84 mm 22,0 mm 678,8 mm 715,5 mm (3,42 Zoll) (26,72 Zoll) (28,17 Zoll) (18,98") (17,09") (1,41") (0,87")
Seite 29: Psu - Technische Daten
PSU – Technische Daten Das PowerEdge R740-System unterstützt bis zu zwei redundante Wechselstrom- oder Gleichstrom-Netzteile (PSUs). Tabelle 17. PSU – Technische Daten Netzteil Klasse Wärmeabgabe Frequency Spannung Hochspannu Lowline Gleichs Strom (maximal) (Speichert 100-140 V trom aktrate) 200-240 V (DC) 495 W Platin 1908 BTU/h...
Seite 30: Technische Daten Der Systembatterie
Netzteil Klasse Wärmeabgabe Frequency Spannung Hochspannu Lowline Gleichs Strom (maximal) (Speichert 100-140 V trom aktrate) 200-240 V (DC) 2000 W Platin 7500 BTU/h 50/60 Hz 100-240 V 2 000 W 1 000 W Wechselstr Wechselstrom, 11,5 A autom. Bereichseinstellung 2 400 W Platin 9 000 BTU/h 50/60 Hz...
Seite 31 Riser- Steckplatz PCIe Steckplätze Prozessora PCIe Steckplätze Prozessora PCIe Prozessora Konfiguration Beschreibung auf Riser 1 (Höhe nschluss auf Riser 2 (Höhe nschluss Steckplätze auf nschluss und unterstützte und Länge) und Länge) Riser 3 (Höhe Risern und Länge) und halber Baulänge Steckplatz 1: x8- Prozessor 1 Steckplatz mit...
Seite 32 Riser- Steckplatz PCIe Steckplätze Prozessora PCIe Steckplätze Prozessora PCIe Prozessora Konfiguration Beschreibung auf Riser 1 (Höhe nschluss auf Riser 2 (Höhe nschluss Steckplätze auf nschluss und unterstützte und Länge) und Länge) Riser 3 (Höhe Risern und Länge) Steckplatz 1: x8- Prozessor 1 Steckplatz 4: x16- Prozessor 2 Steckplatz 7: x8- Prozessor...
Seite 33: Arbeitsspeicher - Technische Daten
Arbeitsspeicher – Technische Daten Das PowerEdge R740-System unterstützt bis zu 24 288-Stift-RDIMMs, -LRDIMMs und -NVDIMM-Ns mit Geschwindigkeiten von 2 666 MT/s, 2 400 MT/s und 2 133 MT/s und Unterstützung für speicheroptimierten Betrieb. Tabelle 19. Arbeitsspeicher – Technische Daten Einzelprozessor Zwei Prozessoren DIMM- DIMM-Typ...
Seite 34: Optisches Laufwerk
Optisches Laufwerk Das PowerEdge R740-System unterstützt ein optionales flaches SATA-DVD-ROM-Laufwerk oder DVD+/-RW-Laufwerk. Ports und Anschlüsse - Technische Daten USB-Ports Das PowerEdge R740-System unterstützt Folgendes: • Zwei USB 2.0 -kompatible Anschlüsse auf der Vorderseite des Systems • interner USB 3.0-konformer Anschluss •...
Seite 35: Internes Dual-Sd-Modul Oder Vflash-Karte
VFlash und die IDSDM Das IDSDM- /v Flash-Karte Kernstück auf der Rückseite des Systems, in einem Dell proprietären Steckplatz. IDSDM- /v Flash-Karte unterstützt drei Mikro-SD-Karten (zwei Karten für IDSDM und eine Karte für vFlash). Mikro-SD-Karten Kapazität für IDSDM sind 16/32/64 GB während für vFlash der microSD-Karte Kapazität ist 16 GB.
Seite 36 Temperatur Technische Daten Maximaler Temperaturgradient (Betrieb und Lagerung) 20 °C/h (68°F/h) Tabelle 23. Relative Luftfeuchtigkeit – Technische Daten Relative Luftfeuchtigkeit Technische Daten Speicher 5 % bis 95 % relative Luftfeuchtigkeit (RL) bei einem max. Taupunkt von 33 °C (91 °F). Die Atmosphäre muss jederzeit nicht kondensierend sein. Während des Betriebs 10 % bis 80 % relative Luftfeuchtigkeit bei einem maximalem Taupunkt von 29°C (84,2°F).
Seite 37: Standardbetriebstemperatur
150 W/ 8-Core, 165 W/12 Kernen und higher wattage Prozessor [Thermal Design Power (TDP) >165 W] werden nicht unterstützt. • Es sind redundante Netzteile erforderlich. • Nicht von Dell zugelassene periphere Karten und/oder periphere Karten über 25 W werden nicht unterstützt. • PCIe SSD wird nicht unterstützt. •...
Seite 38 • GPU wird nicht unterstützt. • Bandsicherungslaufwerke (Tape Backup Unit, TBU) werden nicht unterstützt. Temperaturbeschränkungen Folgende Tabelle führt die Konfiguration erforderlich für eine effiziente Kühlung zu gewährleisten. Tabelle 30. Temperaturbeschränkungen Konfiguration Konfiguration Anzahl der Kühlkörper Prozessor-/DIMM- DIMM- Typ der Lüfter Prozessore Platzhalterkarte Platzhalter...
Seite 39: Partikel- Und Gasförmige Verschmutzung - Technische Daten
Partikel- und gasförmige Verschmutzung - Technische Daten Die folgende Tabelle definiert die Einschränkungen, mit deren Hilfe etwaigen Schäden im System oder Fehlern durch Partikel- und gasförmige Verschmutzung. Wenn die hinsichtlich rußpartikel und gasförmige Verschmutzung überschreiten der angegebenen Einschränkungen und zur Beschädigung der Geräte oder Fehler, müssen Sie eventuell rectify the issue Umgebungsbedingungen. Die Beseitigung von Umgebungsbedingungen ist die Verantwortung des Kunden.
Seite 40: Anfängliche Systemeinrichtung Und Erstkonfiguration
Optionen für die Einrichtung der iDRAC-IP-Adresse iDRAC-Konfiguration Die Integrierter Dell Remote Access Controller (iDRAC) wurde entwickelt, um System Serveradministratoren produktiver zu machen und die Gesamtverfügbarkeit Verfügbarkeit von Dell Systemen. iDRAC warnt Administratoren von Systemproblemen, unterstützt Sie bei der Ausführung Remote-Systemverwaltung und reduziert die Notwendigkeit, physisch auf dem System.
Seite 41: Melden Sie Sich Bei Idrac An
Sie müssen nach dem Einrichten der iDRAC-IP-Adresse den standardmäßigen Benutzernamen und das standardmäßige Kennwort ändern. Weitere Informationen zur Anmeldung am iDRAC und zu iDRAC-Lizenzen finden Sie im neuesten „Integrated Dell Remote Access Controller User’s Guide“ (iDRAC-Benutzerhandbuch) unter Dell.com/idracmanuals. Sie können auch den Zugriff auf iDRAC unter Verwendung von RACADM. Weitere Informationen erhalten Sie im iDRAC RACADM Command Line Interface Reference Guide (RACADM-Referenzhandbuch für Befehlszeilenschnittstellen für iDRAC) unter...
Seite 42: Methoden Zum Download Von Firmware Und Treiber
Sie können die Firmware und Treiber mithilfe der folgenden Methoden herunterladen: Tabelle 35. Firmware und Treiber Methoden Speicherort Dell Support-Website Dell.com/support/home Verwendung von Dell Remote Access Controller Lifecycle Controller Dell.com/idracmanuals (iDRAC mit LC) Verwendung von Dell Repository Manager (DRM) Dell.com/openmanagemanuals Verwendung von Dell OpenManage Essentials (OME) Dell.com/openmanagemanuals...
Seite 43: Vor-Betriebssystem-Verwaltungsanwendungen
Sie können grundlegende Einstellungen und Funktionen des Systems ohne Starten des Betriebssystems mithilfe der System-Firmware verwalten. Themen: • Optionen zum Verwalten der Vor-Betriebssystemanwendungen • System-Setup-Programm • Dell Lifecycle Controller • Start-Manager • PXE-Boot Optionen zum Verwalten der Vor- Betriebssystemanwendungen Im System sind die folgenden Optionen zum Verwalten der Vor-Betriebssystemanwendungen enthalten: •...
Seite 44: Anzeigen Von „System Setup" (System-Setup)
Parameter unter Verwendung von UEFI (Unified Extensible Firmware Interface (Vereinheitlichte erweiterbare Firmware-Schnittstelle ). Mit dem Dienstprogramm für iDRAC-Einstellungen können verschiedene iDRAC- Parameter aktiviert oder deaktiviert werden. Für weitere Informationen zur Verwendung von iDRAC siehe Dell Integrated Dell Remote Access Controller User's Guide (Dell Benutzerhandbuch zum integrierten Dell Remote Access Controller) unter Dell.com/idracmanuals.
Seite 45: Details Zu "System Bios Settings" (System-Bios-Einstellungen)
Verwandte Links Details zu „System BIOS Settings“ (System-BIOS-Einstellungen) Boot Settings (Starteinstellungen) Network Settings (Netzwerkeinstellungen) Systeminformationen Speichereinstellungen Prozessoreinstellungen SATA-Einstellungen Integrierte Geräte Serielle Kommunikation Systemprofileinstellungen Verschiedene Einstellungen Dienstprogramm für die iDRAC-Einstellungen Device Settings (Geräteeinstellungen) Systemsicherheit Anzeigen von „System BIOS“ (System-BIOS) Anzeigen von „System BIOS“ (System-BIOS) Führen Sie die folgenden Schritte aus, um den Bildschirm System BIOS (System-BIOS) anzuzeigen: Schalten Sie das System ein oder starten Sie es erneut.
Seite 46: Anzeigen Von Systeminformationen
Option Beschreibung Network Settings Legt die Optionen zum Verwalten der UEFI Network Settings (Netzwerkeinstellungen) und Boot Protokolle. (Netzwerkeinstellu Legacy Netzwerkeinstellungen verwaltet werden von der Geräteeinstellungen Menü. ngen) Integrierte Geräte Gibt Optionen zur Verwaltung der Controller und Ports von integrierten Geräten an und legt die dazugehörigen Funktionen und Optionen fest.
Seite 47: Anzeigen Der "Memory Settings" (Speichereinstellungen)
Option Beschreibung System-Service- Gibt die Service-Tag-Nummer des System an. Tag-Nummer Systemhersteller Gibt den Namen des Herstellers des System an. Systemhersteller- Gibt die Kontaktinformationen des Herstellers des System an. Kontaktinformation System-CPLD- Gibt die aktuelle Version der Firmware des komplexen, programmierbaren Logikgeräts (CPLD-Firmware) für System Version UEFI-Compliance- Gibt die UEFI-Compliance-Stufe der Firmware des System an.
Seite 48: Prozessoreinstellungen
Speicher- Gibt den Speicherbetriebsmodus an. Folgende Optionen sind verfügbar: Optimierter Modus, Single-Rank -Spare Betriebsmodus Mode (Redundanz), Multi Rank Spare Mode (Redundanz), Mirror Mode, und Dell Fehlerresistenzmodus. In der Standardeinstellung ist diese Option auf Enabled (Aktiviert). ANMERKUNG: Je nach Speicherkonfiguration Ihres Systems kann die Option Memory Operating Mode (Speicherbetriebsmodus) verschiedene Standardeinstellungen und verfügbare Optionen umfassen.
Seite 49 Betriebssystem unterstützt werden können. Eine Einstellung auf Deaktiviert standardmäßig. x2APIC-Modus Aktiviert oder deaktiviert den x2APIC-Modus. In der Standardeinstellung ist diese Option auf Enabled (Aktiviert). Dell Controlled Steuert das Turbo-Projekt. Aktivieren Sie diese Option nur wenn Systemprofil auf Leistung gestellt ist. Turbo Vor-Betriebssystem-Verwaltungsanwendungen...
Seite 50: Sata-Einstellungen
Option Beschreibung (kontrollierter ANMERKUNG: Je nach Anzahl der installierten CPUs, kann es bis zu Prozessor-Angebote. Turbo) Anzahl der Kerne Ermöglicht das Steuern der Anzahl aktivierter Kerne in jedem einzelnen Prozessor. In der Standardeinstellung ist pro Prozessor diese Option auf Enabled (Aktiviert). Prozessorkern- Gibt die maximale Taktrate der Prozessorkerne an.
Seite 51: Boot Settings (Starteinstellungen)
Option Beschreibung Absturz- Sended während des POST einen Absturzsperren-Befehl an die integrierten SATA-Laufwerke. Diese Option gilt nur Sicherheitssperre für AHCI-Modus. In der Standardeinstellung ist diese Option auf Enabled (Aktiviert). Schreib-Cache Aktiviert oder deaktiviert den Befehl für integrierte SATA-Laufwerke während des POST-Tests. Diese Option ist standardmäßig auf Disabled (Deaktiviert) eingestellt.
Seite 52: Auswählen Des Systemstartmodus
Nachdem das System im gewünschten Startmodus gestartet wurde, installieren Sie das Betriebssystem in diesem Modus. ANMERKUNG: Damit ein Betriebssystem im UEFI-Startmodus installiert werden kann, muss es UEFI-kompatibel sein. DOS- und 32-Bit-Betriebssysteme bieten keine UEFI-Unterstützung und können nur im BIOS-Startmodus installiert werden. ANMERKUNG: Aktuelle Informationen zu den unterstützten Betriebssystemen finden Sie unter Dell.com/ossupport. Vor-Betriebssystem-Verwaltungsanwendungen...
Seite 53: Ändern Der Startreihenfolge
Ändern der Startreihenfolge Info über diese Aufgabe Möglicherweise müssen Sie die Startreihenfolge ändern, wenn Sie von einem USB-Schlüssel oder einem optischen Laufwerk aus den Startvorgang durchführen möchten. Die folgenden Anweisungen können variieren, wenn Sie BIOS für Boot Mode (Startmodus) ausgewählt haben. Schritte Auf dem System Setup Main Menu ( Bildschirm, klicken Sie auf System BIOS (System-BIOS >...
Seite 54: Uefi-Iscsi-Einstellungen
Option Beschreibung HTTP Device n Ermöglicht die Steuerung der PXE-Gerätekonfiguration. Settings (PXE- Gerät n- Einstellungen) (n = 1 bis 4) UEFI-iSCSI-Einstellungen Sie können mit dem Bildschirm Network Settings (Netzwerkeinstellungen) die PXE-Geräteeinstellungen ändern. Die iSCSI-Einstellungen Option ist nur im UEFI-Startmodus verfügbar. Das BIOS kontrolliert keine Netzwerkeinstellungen im BIOS-Startmodus. Für den BIOS- Startmodus der Option ROM des Netzwerk-Controllers übernimmt die Netzwerkeinstellungen.
Seite 55: Anzeigen Von "Integrated Devices" (Integrierte Geräte)
Anzeigen von „Integrated Devices“ (Integrierte Geräte) Führen Sie zum Anzeigen der Integrated Devices (Integrierte Geräte) folgende Schritte durch: Schalten Sie das System ein oder starten Sie es neu. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das System...
Seite 56 Option Beschreibung Aktueller Status Zeigt den aktuellen Status des eingebetteten Video-Controllers an. Der Current State of Embedded Video des integrierten Controller (Aktueller Status des integrierten Video-Controllers) ist ein schreibgeschütztes Feld. Wenn der Grafikcontrollers integrierte Video-Controller die einzige Anzeigefunktion im System darstellt (d. h., es wurde keine Add-in- Grafikkarte installiert), dann wird der integrierte Video-Controller automatisch als primäre Anzeige verwendet, auch wenn die Option für die integrierte Video-Controller-Einstellung auf Enabled(Deaktiviert/Aktiviert) gesetzt ist.
Seite 57: Serielle Kommunikation
Option Beschreibung Option Beschreibung Aktiviert oder deaktiviert oder nur die Boot-Treiber Steckplatz 4 deaktiviert ist für den PC Ie-Steckplatz 4. In der Standardeinstellung ist diese Option auf Enabled (Aktiviert). Aktiviert oder deaktiviert oder nur die Boot-Treiber Steckplatz 5 deaktiviert ist für den PC Ie-Steckplatz 5. In der Standardeinstellung ist diese Option auf Enabled (Aktiviert).
Seite 58: Anzeigen Von "Serial Communication" (Serielle Kommunikation)
Anzeigen von „Serial Communication“ (Serielle Kommunikation) So zeigen Sie den Bildschirm Serial Communication (Serielle Kommunikation) an: Schalten Sie das System ein oder starten Sie es neu. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das System den Startvorgang vollständig ausführen.
Seite 59: Systemprofileinstellungen
Custom (Benutzerdefiniert) gesetzt wird, legt das BIOS automatisch die restlichen Optionen fest. Um die restlichen Optionen ändern zu können, wird der Modus auf Anzeige gesetzt Benutzerdefinierte.Diese Option ist auf Performance Per Watt Optimized (DAPC) standardmäßig. DAPC steht für Dell Active Power Controller (Aktive Dell-Energiesteuerung).
Seite 60: Systemsicherheit
Option Beschreibung Speicherprüfung Ermöglicht das Festlegen der Häufigkeit des Memory-Scrubbings (Erweiterte Speicherfehlererkennung). In der und -Korrektur Standardeinstellung ist diese Option auf Enabled (Aktiviert). Speicheraktualisier Legt die Speicheraktualisierungsrate auf 1x oder 2x fest. In der Standardeinstellung ist diese Option auf Enabled ungsrate (Aktiviert).
Seite 61 ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, warten Sie bis Moment, an dem das System den Startvorgang vollständig ausgeführt hat. Starten Sie dann das System erneut und versuchen Sie alles wieder. Klicken Sie auf dem Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS). Klicken Sie auf dem Bildschirm System BIOS (System-BIOS) auf System Security (Systemsicherheit).
Seite 62 Option Beschreibung Dieses Feld ist schreibgeschützt, wenn TPM Security auf Off. Diese Aktion erfordert einen zusätzlichen Neustart, bevor sie wirksam wird. Intel(R) TXT Aktiviert oder deaktiviert die Intel Trusted Execution Technology (TXT). Zur Aktivierung von Intel TXT muss die Virtualisierungstechnologie aktiviert werden und die TPM-Sicherheit mit Vorstart-Messungen auf Enabled (Aktiviert) gesetzt werden.
Seite 63: Erstellen Eines System- Und Setup-Kennworts
Option Beschreibung Optionen Beschreibung BIOS führt die Signaturüberprüfung auf Pre-boot Images und Protokolle Ergebnisse in der Abbildung Ausführung Informationen Tabelle, wobei führt die Images unabhängig davon, ob sie bestanden oder Durchgefallen Verifikation. Modus Modus "Bereitgestellt ist die sicherste Modus. Im Modus "Bereitgestellt, PK muss "Bereitgestellt installiert sein und der BIOS führt die Signaturüberprüfung auf programmatischer versucht, Regel zum Aktualisieren Objekte.
Seite 64: Verwendung Von System- Kennwort Zum Schutz Ihres System
Verwendung von System- Kennwort zum Schutz Ihres System Info über diese Aufgabe Wenn ein Setup-Kennwort zugeordnet wurde, wird das Setup-Kennwort als alternatives Kennwort des System vom System zugelassen. Schritte Schalten Sie das System ein oder starten Sie es erneut. Geben Sie das Kennwort des System ein und drücken Sie die Eingabetaste. Nächster Schritt Wenn die Option Password Status (Kennwortstatus) auf Locked (Gesperrt) gesetzt ist, geben Sie nach einer Aufforderung beim Neustart das Kennwort des System ein und drücken Sie die Eingabetaste.
Seite 65: Anzeigen Von Redundanten Os Control
Auch nach dem Herunterfahren und Neustarten des Systems wird die Fehlermeldung angezeigt, bis das korrekte Kennwort eingegeben wurde. Die folgenden Optionen werden unterstützt: • Wenn die Option System Password (Systemkennwort) nicht auf Enabled (Aktiviert) gesetzt ist und nicht über die Option Password Status (Kennwortstatus) gesperrt ist, können Sie ein Systemkennwort zuweisen.
Seite 66: Anzeigen Von "Miscellaneous Settings" (Verschiedene Einstellungen)
Option Beschreibung ANMERKUNG: BIOS deaktiviert) wird das Gerät in Hardware, so dass es kann nicht zugegriffen werden von der OS. Redundante BS- ANMERKUNG: Diese Option ist deaktiviert, wenn redundante OS-Standort so eingestellt ist keine oder Start wenn Redundante Betriebssystemzustand so eingestellt ist ausgeblendet. Bei der Einstellung Aktiviert, startet das BIOS für das angegebene Gerät in redundanten OS Speicherort.
Seite 67: Dienstprogramm Für Die Idrac-Einstellungen
Für den Zugriff auf bestimmte Funktionen im Dienstprogramm für iDRAC-Einstellungen wird eine Aktualisierung der iDRAC Enterprise-Lizenz benötigt. Für weitere Informationen zur Verwendung von iDRAC siehe Dell Integrated Dell Remote Access Controller User's Guide (Dell Benutzerhandbuch zum integrierten Dell Remote Access Controller) unter Dell.com/idracmanuals.
Seite 68: Start-Manager
Startmenü Launch System Ermöglicht den Zugriff auf das System-Setup. Setup (System- Setup starten) Starten des Beendet den Start-Manager und ruft das Dell Lifecycle Controller-Programm auf. Lifecycle Controller System Utilities Zum Starten von Systemdienstprogrammen wie die Systemdiagnose und UEFI-Shell. (Systemdienstprogr amme)
Seite 69: Einmaliges Bios-Startmenü
Einmaliges BIOS-Startmenü Das einmalige BIOS-Startmenü ermöglicht Ihnen die Auswahl eines Startgeräts. Verwandte Links Start-Manager System Utilities (Systemdienstprogramme) Unter System Utilities (Systemdienstprogramme) sind die folgenden Dienstprogramme enthalten, die gestartet werden können: • Startdiagnose • BIOS-Aktualisierungsdatei-Explorer • System neu starten Verwandte Links Start-Manager PXE-Boot Sie können die PXE-Option (Preboot Execution Environment) zum Starten und Konfigurieren der vernetzten Systeme im Remote-Zugriff...
Seite 70: Installieren Und Entfernen Von Systemkomponenten
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 71: Empfohlene Werkzeuge
Bringen Sie die Systemabdeckung an. Falls zutreffend, setzen Sie das System in das Rack ein. Weitere Informationen finden Sie in der Kurzanleitung zur Rack-Installation unter Dell.com/poweredgemanuals. Schließen Sie die Peripheriegeräte wieder an und schließen Sie das System wieder an das Stromnetz an.
Seite 72: Installieren Der Optionalen Frontverkleidung (Blende)
Schritte Entriegeln Sie die Frontverkleidung mit dem zugehörigen Schlüssel. Schieben Sie die Sperrklinke nach oben und ziehen Sie am linken Rand der Frontverkleidung. Lösen Sie die rechte Seite und entfernen Sie die Frontverkleidung. Abbildung 17. Entfernen der optionalen Frontverkleidung mit LCD-Display Verwandte Links Installieren der optionalen Frontverkleidung (Blende) Installieren der optionalen Frontverkleidung (Blende)
Seite 73: Systemabdeckung
Abbildung 18. Installieren der optionalen Frontverkleidung mit dem LCD-Display Systemabdeckung Die Systemabdeckung bietet Sicherheit für das gesamte System und hilft dabei, einen ausreichenden Luftstrom im Inneren des Systems zu gewährleisten. Entfernen der Systemabdeckung Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus.
Seite 74: Installieren Der Systemabdeckung
Abbildung 19. Entfernen der Systemabdeckung Installieren der Systemabdeckung Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Vergewissern Sie sich, dass alle internen Kabel angeschlossen und so verlegt sind, dass sie nicht behindern. Achten Sie darauf, dass keine Werkzeuge oder zusätzliche Bauteile im System zurückbleiben. Schritte Richten Sie die Laschen auf der Abdeckung des Systems an den entsprechenden Aussparungen am Systemgehäuse aus.
Seite 75: Rückwandplatine Abdeckung
Abbildung 20. Installieren der Systemabdeckung Nächste Schritte Schließen Sie die Peripheriegeräte wieder an und schließen Sie das System wieder an das Stromnetz an. Schalten Sie das System und alle angeschlossenen Peripheriegeräte ein. Rückwandplatine Abdeckung Entfernen der oberen Abdeckung Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 76: Einbauen Der Bodenabdeckung
Abbildung 21. Entfernen der Lüfterabdeckung Verwandte Links Einbauen der Bodenabdeckung Einbauen der Bodenabdeckung Voraussetzung Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte Richten Sie die Rückwandplatine Abdeckung an den Führungsschlitzen am System. Schieben Sie die Abdeckung in Richtung der Rückseite des Gehäuses bis sie einrastet. Installieren und Entfernen von Systemkomponenten...
Seite 77: Das Systeminnere
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 78 Abbildung 23. Das Systeminnere Laufwerksrückwandplatine Rückwandplatinen-Erweiterungskarte Kühlungslüfter in der Kühlungslüfterbaugruppe (6) Speichermodul CPU2-Prozessor und Kühlkörpermodul-Sockel (mit Erweiterungskarten-Riser 3 Staubschutzhülle) Netzwerkzusatzkarte Erweiterungskarten-Riser 2 Systemplatine Erweiterungskarten-Riser 1 Integrierte Speichercontrollerkarte CPU1-Prozessor und Kühlkörpermodul Installieren und Entfernen von Systemkomponenten...
Seite 79: Kühlgehäuse
Abbildung 24. Das Systeminnere – Konfiguration mit Kühlgehäuse und optionalem NVDIMM-N-Akku Laufwerksrückwandplatine Rückwandplatinen-Erweiterungskarte Kühlungslüfter in der Kühlungslüfterbaugruppe (6) Kühlgehäuse Erweiterungskarten-Riser 3 Netzwerkzusatzkarte Erweiterungskarten-Riser 2 Systemplatine Erweiterungskarten-Riser 1 Integrierte Speichercontrollerkarte NVDIMM-N-Akku Kühlgehäuse Das Kühlgehäuse führt den Luftstrom über das gesamte System. Das Kühlgehäuse verhindert, dass das System überhitzt und dient zum Aufrechterhalten eines einheitlichen Luftstroms innerhalb des Systems.
Seite 80: Entfernen Des Kühlgehäuses
Entfernen des Kühlgehäuses Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse. Das System kann andernfalls schnell überhitzen, was zum Abschalten des System und zu Datenverlust führt. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 81: Lüfterbaugruppe
Verlegen Sie die Kabel nach Bedarf im Inneren des Systems entlang der Gehäusewand und befestigen Sie die Kabel mit der Kabelhalteklammer. Schritte Richten Sie die Laschen am Kühlgehäuse an den Aussparungen am Gehäuse aus. Senken Sie das Kühlgehäuse ins Gehäuse ab, bis es fest eingesteckt ist. Wenn das Kühlgehäuse fest eingesetzt ist, sind die Markierungen der Speichersockelnummern auf dem Kühlgehäuse an den dazugehörigen Speichersockeln ausgerichtet.
Seite 82: Entfernen Der Lüfterbaugruppe
Entfernen der Lüfterbaugruppe Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Schritte Heben Sie die Sperrklinken lösen Sie die Lüfterbaugruppe aus dem System. Fassen Sie das Kühlgehäuse an den Griffstellen an und heben Sie es vorsichtig aus dem System.
Seite 83: Lüfter
Schritte Richten Sie die Schlitze auf der Lüfterbaugruppe an den Führungsstiften auf den Seitenwänden des Gehäuses aus. Senken Sie die Lüfterbaugruppe in das System ab, bis die Lüfteranschlüsse in den Anschlüssen auf der Systemplatine. Drücken Sie die Sperrklinken verriegeln Sie die Lüfterbaugruppe im System. Abbildung 28.
Seite 84: Entfernen Eines Kühlungslüfters
Tabelle 38. Lüfterunterstützungsmatrix für R740 Speicher Netzteiltyp CPU-Anzahl Fan1 Fan2 Fan3 Fan4 Fan5 Fan6 Vorderseite 8 x 3,5 inch Kabel- Nicht Erforderlich Erforderlich Erforderlich Erforderlich Nicht Netzteil oder erforderlich erforderlich redundantes Netzteil Redundantes Nicht Erforderlich Erforderlich Erforderlich Erforderlich Erforderlich Netzteil erforderlich 12 x 3,5 inch Erforderlich...
Seite 85: Einsetzen Eines Kühlungslüfters
Abbildung 29. Entfernen des Kühlungslüfters Nächster Schritt Installieren Sie gegebenenfalls das Kühlgehäuse. Verwandte Links Entfernen des Kühlgehäuses Einsetzen eines Kühlungslüfters Einsetzen eines Kühlungslüfters Das Verfahren für das Installieren Standard- und hohe Leistung Lüfter identisch ist. Voraussetzungen WARNUNG: Durch das Öffnen oder Entfernen der System bei eingeschaltetem System setzen Sie sich möglicherweise dem Risiko eines Stromschlags aus.
Seite 86: Eingriffschalter
Abbildung 30. Installieren des Lüfters Senken Sie den Lüfter in die Lüfterbaugruppe ab, bis die Freigabelaschen einrasten. Nächster Schritt Installieren Sie das Kühlgehäuse. Verwandte Links Installieren Sie das Kühlgehäuse. Eingriffschalter Der Gehäuseeingriffschalter erkennt jeden Eingriff in das System und erstellt einen Protokolleintrag im Systemereignisprotokoll (SEL). Dieser Schalter wird aktiviert, wenn die Abdeckung Ihres Systems entfernt wird.
Seite 87: Installieren Des Eingriffsschalters
Abbildung 31. Entfernen des Eingriffsschalters Nächster Schritt Bauen Sie den Eingriffschalter ein. Verwandte Links Entfernen der Lüfterbaugruppe Installieren des Eingriffsschalters Installieren des Eingriffsschalters Voraussetzung Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte Richten Sie den Schlitz am Kühlgehäuse an dem Stift auf der Lüfterbaugruppe aus. Schieben Sie den Eingriffschalter, bis er einrastet.
Seite 88: Nvdimm-N-Akku
Abbildung 32. Installieren des Eingriffsschalters Nächste Schritte Bauen Sie die Lüfterbaugruppe ein. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Verwandte Links Installieren der Lüfterbaugruppe NVDIMM-N-Akku Der NVDIMM-N-Akku kann sowohl in reguläre als auch GPU-Kühlgehäuse eingesetzt werden. Entfernen der NVDIMM-N Akku aus dem Luftkanal Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise.
Seite 89: Installieren Nvdimm-N Akku In Luftkanal
Abbildung 33. Entfernen der NVDIMM-N Akku aus dem Luftkanal Nächster Schritt Installieren Sie die NVDIMM-N Akku in den Luftkanal. Verwandte Links Installieren NVDIMM-N Akku in Luftkanal Installieren NVDIMM-N Akku in Luftkanal Voraussetzung Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. VORSICHT: NVDIMM-N Akku ist nicht hot-swap-fähig.
Seite 90: Laufwerke
Entfernen Sie gegebenenfalls die Frontverkleidung. VORSICHT: Um eine ordnungsgemäße Systemkühlung zu gewährleisten, müssen alle leeren Laufwerksschächte mit entsprechenden Platzhaltern versehen werden. VORSICHT: Das Kombinieren von Laufwerkplatzhaltern aus früheren Generationen von Dell PowerEdge-Servern wird nicht unterstützt. Installieren und Entfernen von Systemkomponenten...
Seite 91: Einsetzen Eines Laufwerkplatzhalters
Das Verfahren zum Einsetzen von Laufwerkplatzhaltern ist bei 2,5-Zoll- und 3,5-Zoll-Laufwerken identisch. Voraussetzung Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. VORSICHT: Das Kombinieren von Laufwerkplatzhaltern aus früheren Generationen von Dell PowerEdge-Servern wird nicht unterstützt. Schritt Setzen Sie den Laufwerkplatzhalter in den Laufwerksschacht ein und drücken Sie den Platzhalter herunter, bis die Entriegelungstaste einrastet.
Seite 92: Entfernen Eines Laufwerksträgers
Abbildung 36. Einsetzen eines Laufwerkplatzhalters Nächster Schritt Bringen Sie gegebenenfalls die Frontverkleidung an. Verwandte Links Installieren der optionalen Frontverkleidung (Blende) Entfernen eines Laufwerksträgers Voraussetzungen Befolgen Sie die Sicherheitshinweise unter . Entfernen Sie gegebenenfalls die Frontverkleidung. Bereiten Sie das Laufwerk mit der Verwaltungssoftware auf das Entfernen vor. Wenn das Laufwerk online ist, blinkt die grüne Aktivitäts-/Fehleranzeige, während das Laufwerk ausgeschaltet wird.
Seite 93: Installieren Eines Laufwerksträgers
Abbildung 37. Entfernen eines Laufwerksträgers Nächste Schritte Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Installieren Sie einen Laufwerkträger. Wenn Sie das Laufwerk nicht sofort austauschen, setzen Sie einen Laufwerksplatzhalter in den leeren Festplattenschacht ein, um die ordnungsgemäße Kühlung des Systems zu gewährleisten.
Seite 94: Entfernen Eines 2,5-Zoll-Laufwerks Aus Dem 3,5-Zoll-Laufwerksadapter
Entfernen Sie gegebenenfalls den Laufwerksplatzhalter. Schritte Drücken Sie auf die Entriegelungstaste auf der Vorderseite des Laufwerksträgers, um den Verriegelungsbügel zu öffnen. Schieben Sie den Laufwerksträger in den Laufwerkssteckplatz, bis der Träger in der Rückwandplatine einrastet. Schließen Sie den Verriegelungsbügel des Laufwerksträgers, um das Laufwerk zu fixieren. Abbildung 38.
Seite 95: Einbauen Eines 2,5-Zoll-Laufwerks Im 3,5-Zoll-Laufwerksadapter
Abbildung 39. Entfernen eines 2,5-Zoll-Laufwerks aus dem 3,5-Zoll-Laufwerksadapter Nächster Schritt Installieren Sie ein 2,5-Zoll-Laufwerk im 3,5-Zoll-Laufwerksadapter. Einbauen eines 2,5-Zoll-Laufwerks im 3,5-Zoll- Laufwerksadapter Voraussetzung Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte Richten Sie die Schraubenbohrungen am 2,5-Zoll-Laufwerk an den Schraubenbohrungen am 3,5-Zoll-Laufwerksadapter aus. Bringen Sie mit einem Kreuzschlitzschraubenzieher (Nr.
Seite 96: Entfernen Des 3,5-Zoll-Adapters Aus Dem 3,5-Zoll-Laufwerksträger
Abbildung 40. Einbauen eines 2,5-Zoll-Laufwerks im 3,5-Zoll-Laufwerksadapter Nächste Schritte Setzen Sie den 3,5-Zoll-Laufwerksadapter in den 3,5-Zoll-Laufwerksträger ein. Befolgen Sie die Anweisungen unter . Entfernen des 3,5-Zoll-Adapters aus dem 3,5-Zoll- Laufwerksträger Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Befolgen Sie die Anweisungen unter .
Seite 97: Einsetzen Eines 3,5-Zoll-Adapters In Den 3,5-Laufwerksträger
Abbildung 41. Entfernen des 3,5-Zoll-Adapters aus dem 3,5-Zoll-Laufwerksträger Nächster Schritt Setzen Sie den 3,5-Zoll-Adapter in den 3,5-Laufwerkträger ein. Einsetzen eines 3,5-Zoll-Adapters in den 3,5-Laufwerksträger Voraussetzung Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte Setzen Sie den 3,5-Zoll-Laufwerkadapter in den Laufwerksträger ein, wobei das Anschlussende des Laufwerks zur Rückseite des Laufwerksträgers zeigt.
Seite 98: Entfernen Des Laufwerks Aus Dem Laufwerksträger
Abbildung 42. Einsetzen eines 3,5-Zoll-Adapters in den 3,5-Laufwerksträger Nächste Schritte Setzen Sie den 3,5-Zoll-Laufwerksträger in das System ein. Befolgen Sie die Anweisungen unter . Entfernen des Laufwerks aus dem Laufwerksträger Voraussetzung VORSICHT: Das Kombinieren von Laufwerken aus früheren Generationen von PowerEdge-Servern wird nicht unterstützt. Schritte Lösen Sie mit einem Kreuzschlitzschraubendreher (Größe 1) die Schrauben von den Gleitschienen am Laufwerksträger.
Seite 99: Einsetzen Eines Laufwerks In Einen Laufwerksträger
Einsetzen eines Laufwerks in einen Laufwerksträger Voraussetzung VORSICHT: Das Kombinieren von Laufwerksträger aus früheren Generationen von Dell PowerEdge-Servern wird nicht unterstützt. Schritte Setzen Sie das Laufwerk in den Laufwerksträger ein, und zwar mit dem Anschlussende des Laufwerks in Richtung der Rückseite des Laufwerksträgers.
Seite 100: Systemspeicher
Abbildung 44. Einsetzen eines Laufwerks in einen Laufwerksträger Systemspeicher Das System unterstützt registrierte DDR4-DIMMs (RDIMMs), lastreduzierte DIMMs (LRDIMMs) und nicht-flüchtige Dual In-line DIMM-ns (NVDIMM-ns). Systemspeicher enthält Anweisungen, die ausgeführt von den Prozessor. ANMERKUNG: Die Einheit MT/s gibt die DIMM-Taktrate in Millionen Übertragungen (Megatransfers) pro Sekunde an. Die Betriebsfrequenz des Speicherbusses kann 2 666 MT/s, 2 400 MT/s oder 2 133 MT/s betragen, abhängig von den folgenden Faktoren: •...
Seite 101 Abbildung 45. Positionen der Speichersockel Die Speicherkanäle sind folgendermaßen organisiert: Tabelle 39. Speicherkanäle Prozes Kanal 0 Kanal 1 Kanal 2 Kanal 3 Kanal 4 Kanal 5 Prozes Steckplätze A1, A5 Steckplätze A2, A6 Steckplätze A3, A7 Steckplätze A2, A4 Steckplätze A3, A5 Steckplätze A4, A6 sor 1 und A7...
Seite 102: Allgemeine Richtlinien Zur Installation Von Speichermodulen
• Maximal 12 NVDIMM-ns lässt sich in einem System. Weitere Informationen zu den unterstützten NVDIMM-N-Konfigurationen finden Sie im Benutzerhandbuch zu NVDIMM-N unter Dell.com/ poweredgemanuals. Betriebsartspezifische Richtlinien Jedem Prozessor sind vier Speicherkanäle zugewiesen. Die zulässigen Konfigurationen sind von dem ausgewählten Speichermodus abhängig.
Seite 103: Speicheroptimierter (Unabhängiger Kanal-) Modus
Speicheroptimierter (unabhängiger Kanal-) Modus Dieser Modus unterstützt SDDC (Single Device Data Correction) nur bei Speichermodulen mit der Gerätebreite x4. Und stellt keine Anforderungen für spezifische Steckplatzbelegungen. Speicherredundanz ANMERKUNG: Um Speicherredundanz nutzen zu können, muss diese Funktion im System-Setup aktiviert werden. Tabelle 40.
Seite 104: Entfernen Eines Speichermoduls
Tabelle 41. Regeln für die Speicherbestückung Prozessor Konfiguration Speicherbelegung Informationen zur Speicherbestückung Einzel-CPU "Optimizer" (Unabhängiger Kanal) 1, 2, 3, 4, 5, 6, 7, 8, (9/10)^, Bestücken Sie in dieser Reihenfolge, Bestückungsreihenfolge (11/12)* eine ungerade Anzahl zulässig. Spiegelung der 1, 2, 3, 4, 5, 6, 7, 8, (9/10)^, Spiegelung wird unterstützt mit 6 oder Bestückungsreihenfolge.
Seite 105: Installieren Eines Speichermoduls
VORSICHT: Fassen Sie jedes Speichermodul nur an den Kartenrändern an und achten Sie darauf, die Mitte des Speichermoduls oder die metallenen Anschlusskontakte nicht zu berühren. Drücken Sie die Lösevorrichtungen nach außen an beiden Enden des Speichermodulsockels um das Speichermodul aus dem Sockel zu lösen.
Seite 106: Prozessoren Und Kühlkörper
VORSICHT: Üben Sie keinen Druck auf die Mitte des Speichermoduls aus; üben Sie auf beide Enden des Speichermoduls einen gleichmäßigen Druck aus. ANMERKUNG: Die Passung im Speichermodulsockel sorgt dafür, dass die Speichermodule nicht verkehrt herum installiert werden können. Drücken Sie das Speichermodul mit beiden Daumen nach unten, bis der Freigabehebel des Sockel fest einrastet. Abbildung 47.
Seite 107: Entfernen Des Prozessor- Und Kühlkörpermoduls
Entfernen des Prozessor- und Kühlkörpermoduls Voraussetzungen WARNUNG: Kühlkörper sind auch nach dem Ausschalten des Systems eine Zeitlang zu heiß zum Anfassen. Lassen Sie den Kühlkörper einen Moment abkühlen, bevor Sie ihn entfernen. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 108: Entfernen Des Prozessors Vom Modul Des Prozessorkühlkörpers
Entfernen des Prozessors vom Modul des Prozessorkühlkörpers Voraussetzungen WARNUNG: Kühlkörper sind auch nach dem Ausschalten des Systems eine Zeitlang zu heiß zum Anfassen. Lassen Sie den Kühlkörper einen Moment abkühlen, bevor Sie ihn entfernen. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 109: Installieren Des Prozessor In Einem Prozessor Und Kühlkörper Modul
Abbildung 50. Entfernen der Prozessorhalterung Nächster Schritt Installieren Sie den Prozessor in den Kühlkörpermodul des Prozessors. Verwandte Links Entfernen des Prozessor- und Kühlkörpermoduls Installieren des Prozessor in einem Prozessor und Kühlkörper Modul Installieren des Prozessor in einem Prozessor und Kühlkörper Modul Voraussetzung Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise.
Seite 110 Abbildung 51. Installieren der Prozessor-Halterung Wenn Sie einen vorhandenen Kühlkörper verwenden, entfernen Sie die Wärmeleitpaste mit einem sauberen, fusselfreien Tuch vom Kühlkörper. Verwenden Sie die im Prozessor-Kit enthaltene Spritze für die Wärmeleitpaste, um die Paste in einer dünnen Spirale oben auf den Prozessor aufzutragen.
Seite 111 Abbildung 52. Auftragen von Wärmeleitpaste auf der Oberseite des Prozessors Setzen Sie den Kühlkörper auf den Prozessor und drücken Sie es nach unten, bis die Halterung auf den Kühlkörper einrastet. ANMERKUNG: • Stellen Sie sicher, dass die beiden Löcher für Führungsstifte an Halterung mit Führungslöchern auf dem Kühlkörper übereinstimmen.
Seite 112: Installieren Des Prozessor- Und Kühlkörpermoduls
Abbildung 53. Setzen des Kühlkörpers auf den Prozessor ein Nächste Schritte Installieren Sie das Prozessor- und Kühlkörpermodul. Installieren Sie das Kühlgehäuse. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Verwandte Links Installieren des Prozessor- und Kühlkörpermoduls Installieren Sie das Kühlgehäuse.
Seite 113: Erweiterungskarten Und Erweiterungskarten-Riser
ANMERKUNG: Stellen Sie sicher, dass die PHM gedrückt gehalten wird parallel zur Systemplatine vor, um Beschädigungen der Komponenten an. Drücken Sie auf die blauen Halteklammern nach innen, sodass Sie den Kühlkörper Drop-Down einrasten. Stützen des Kühlkörpers mit einer Hand. Ziehen Sie mit einem Torx-Schraubenzieher (Nr. T30) die Schrauben am Kühlkörper in folgender Reihenfolge an: Ziehen Sie die erste Schraube teilweise fest (ca.
Seite 114: Richtlinien Zum Einsetzen Von Erweiterungskarten
ANMERKUNG: Ein System Event Log (SEL) -Ereignis wird aufgezeichnet, wenn eines Erweiterungskarten-Risers wird nicht unterstützt oder fehlen. Er verhindert nicht das System kann dennoch eingeschaltet. Wenn jedoch F1/F2-Pause auftritt und es wird eine Fehlermeldung angezeigt. Richtlinien zum Einsetzen von Erweiterungskarten Der PowerEdgeR740 System unterstützt bis zu acht PCI-Express (PCIe)3.
Seite 115 Riser- Steckplatz PCIe Steckplätze Prozessora PCIe Steckplätze Prozessora PCIe Prozessora Konfiguration Beschreibung auf Riser 1 (Höhe nschluss auf Riser 2 (Höhe nschluss Steckplätze auf nschluss und unterstützte und Länge) und Länge) Riser 3 (Höhe Risern und Länge) Steckplatz 1: x16- Prozessor 1 Steckplatz 4: x16- Prozessor 2 Steckplatz mit...
Seite 116 GPU (doppelte Breite) k. A. k. A. GPU (einfache Breite) k. A. k. A. PCIe-Brücke Adapter für internes Bandlaufwerk Dell PowerEdge Express Flash NVMe PCIe 1, 2, 3, 4, HCA-EDR 100 GB NIC 100 G OPA HFI HCA-FDR 40-GB-NIC 1, 2, 3...
Seite 117 1, 8, 4, 7, 2, 5 PCIe-Brücke 1, 4, 8 Adapter für internes Bandlaufwerk 6, 5 Dell PowerEdge Express Flash NVMe PCIe 7, 2, 3, 5, 1, 8, 4, 6 HCA-EDR 1, 8, 4 100 GB NIC 1, 8, 4...
Seite 118: Öffnen Und Schließen Der Pcie-Kartenhalterverriegelung
Kartentyp Steckplatzpriorität Maximale Anzahl an Alarmen Vorsprung ANMERKUNG: Weitere Informationen zum Steckplatz Formfaktor finden Sie im Erweiterungskarten-Riser Konfigurationen Tabelle. ANMERKUNG: Die Erweiterungskartensteckplätze sind nicht Hot-Swap-fähig (sie können nicht im laufenden Betrieb ausgetauscht werden). ANMERKUNG: Doppelter Breite GPUs werden nur auf Riser-Konfiguration 4 und einfache Breite GPUs werden nur auf Riser- Konfiguration 6.
Seite 119 Abbildung 55. Öffnen des PCIe-Kartenhalterverriegelung Zum Schließen der PCIe-Kartenhalterverriegelung drehen Sie die Sperrklinke im Uhrzeigersinn, bis sie einrastet. Installieren und Entfernen von Systemkomponenten...
Seite 120: Entfernen Einer Erweiterungskarte Aus Dem Erweiterungskarten-Riser 3
Abbildung 56. Schließen der PCIe-Kartenhalterverriegelung Nächster Schritt Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen einer Erweiterungskarte aus dem Erweiterungskarten-Riser 3 Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 121 Abbildung 57. Entfernen einer Erweiterungskarte aus dem Erweiterungskarten-Riser 1 Abbildung 58. Entfernen einer Erweiterungskarte aus dem Erweiterungskarten-Riser 3 Installieren und Entfernen von Systemkomponenten...
Seite 122 Abbildung 59. Entfernen einer Erweiterungskarte aus dem Erweiterungskarten-Riser 2 Abbildung 60. Entfernen einer Erweiterungskarte aus dem Erweiterungskarten-Riser 3 Nächste Schritte Installieren Sie die Erweiterungskarte im Erweiterungskarten-Riser. Wenn die Karte dauerhaft entfernt wird, montieren Sie ein Abdeckblech über der leeren Öffnung des Erweiterungssteckplatzes und schließen Sie den Erweiterungskartenriegel.
Seite 123: Einsetzen Einer Erweiterungskarte In Den Erweiterungskarten-Riser 2
Verwandte Links Entfernen des Kühlgehäuses Öffnen und Schließen der PCIe-Kartenhalterverriegelung Einsetzen einer Erweiterungskarte in den Erweiterungskarten-Riser 2 Einsetzen einer Erweiterungskarte in den Erweiterungskarten- Riser 2 Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Wenn eine neue Erweiterungskarte installieren, packen Sie ihn aus und bereiten Sie die Karte für die Installation vor. ANMERKUNG: Entsprechende Anweisungen finden Sie in der Dokumentation, die mit der Karte geliefert wurde.
Seite 124 Abbildung 62. Einsetzen einer Erweiterungskarte in den Erweiterungskarten-Riser 2 Abbildung 63. Einsetzen einer Erweiterungskarte in den Erweiterungskarten-Riser 2 Installieren und Entfernen von Systemkomponenten...
Seite 125: Entfernen Von Riser 2 Und 3 Leer
Abbildung 64. Einsetzen einer Erweiterungskarte in den Erweiterungskarten-Riser 3 Nächste Schritte Schließen Sie gegebenenfalls die Kabel an die Erweiterungskarte an. Bauen Sie gegebenenfalls das PCIe-Kartengehäuse ein. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Installieren Sie alle erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben.
Seite 126: Installieren Von Riser 2 Und 3 Leer
Abbildung 65. Entfernen von Riser 2 und 3 leer Nächster Schritt Einsetzen des Platzhalters für Riser 2 Verwandte Links Entfernen des Kühlgehäuses Installieren von Riser 2 und 3 leer Installieren von Riser 2 und 3 leer Voraussetzung Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte Richten Sie die Schraube und die Führungsschiene auf den Riser-Platzhalter an der Schraubenbohrung und der Abstandshalter am System.
Seite 127: Entfernen Des Platzhalters Für Riser 3
Abbildung 66. Installieren von Riser 2 und 3 leer Nächste Schritte Installieren Sie das Kühlgehäuse. Befolgen Sie die Anweisungen unter . Verwandte Links Installieren Sie das Kühlgehäuse. Entfernen des Platzhalters für Riser 3 Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 128: Einsetzen Des Platzhalters Für Riser 3
Abbildung 67. Entfernen des Platzhalters für Riser 3 Nächster Schritt Einsetzen des Platzhalters für Riser 3 Verwandte Links Einsetzen des Platzhalters für Riser 3 Einsetzen des Platzhalters für Riser 3 Voraussetzung Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte Richten Sie die Schraubenbohrung der Wireless-Karte an der Schraubenbohrung der Systemplatine aus.
Seite 129: Entfernen Von Erweiterungskarten-Riser
Abbildung 68. Einsetzen des Platzhalters für Riser 3 Nächster Schritt Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen von Erweiterungskarten-Riser Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Befolgen Sie die Anweisungen unter . Entfernen Sie gegebenenfalls die Erweiterungskarte aus dem Riser.
Seite 130: Installieren Von Erweiterungskarten-Risern
Abbildung 69. Entfernen von Erweiterungskarten-Riser Nächster Schritt Installieren Sie den Erweiterungskarten-Riser 1. Verwandte Links Entfernen einer Erweiterungskarte aus dem Erweiterungskarten-Riser 3 Installieren von Erweiterungskarten-Risern Installieren von Erweiterungskarten-Risern Voraussetzung Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte Richten Sie die Führungsleisten auf dem Riser an den Stegen auf der Seite des Systems aus. Senken Sie die Karte in ihre Einbauposition ab, bis der Kartenanschluss im Anschluss auf der Systemplatine einrastet.
Seite 131: Entfernen Von Erweiterungskarten-Riser
Abbildung 70. Installieren von Erweiterungskarten-Risern Nächste Schritte Installieren Sie eine Erweiterungskarte auf dem Riser, falls diese entfernt wurde. Befolgen Sie die Anweisungen unter . Installieren Sie alle erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben. Verwandte Links Einsetzen einer Erweiterungskarte in den Erweiterungskarten-Riser 2 Entfernen von Erweiterungskarten-Riser Voraussetzungen...
Seite 132 Abbildung 71. Entfernen von Erweiterungskarten-Riser Um die Erweiterungskarten-Riser 2 und 3 zu entfernen, fassen Sie an den Kanten der Erweiterungskarten-Riser an und heben Sie den Riser aus dem Riser-Anschluss auf der Systemplatine. Abbildung 72. Entfernen von Erweiterungskarten-Riser Nächster Schritt Installieren Sie den Erweiterungskarten-Riser 2. Verwandte Links Entfernen einer Erweiterungskarte aus dem Erweiterungskarten-Riser 3 Entfernen des Kühlgehäuses...
Seite 133: Installieren Von Erweiterungskarten-Risern
Installieren von Erweiterungskarten-Risern Voraussetzung Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte So installieren Sie die Erweiterungskarte Riser 2A: Richten Sie die Schraube und der Registerkarte auf dem Riser mit dem Schraubloch und dem Schlitz auf dem System. b Senken Sie die Karte in ihre Einbauposition ab, bis der Kartenanschluss im Anschluss auf der Systemplatine einrastet.
Seite 134: Entfernen Von Erweiterungskarten-Riser
Abbildung 74. Installieren von Erweiterungskarten-Risern Nächste Schritte Installieren Sie das Kühlgehäuse. Installieren Sie gegebenenfalls die Erweiterungskarten wieder im Erweiterungskarten-Riser, falls diese ausgebaut wurden. Falls geschlossen, öffnen Sie den Erweiterungskartenriegel auf dem Kühlgehäuse, um die Erweiterungskarte voller Baulänge zu sichern. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 135: Installieren Von Erweiterungskarten-Risern
Abbildung 75. Entfernen von Erweiterungskarten-Riser Nächster Schritt Installieren Sie den Erweiterungskarten-Riser 3. Verwandte Links Installieren von Erweiterungskarten-Risern Installieren von Erweiterungskarten-Risern Voraussetzung Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte Richten Sie die Halterung am Riser mit dem Steckplatz auf dem System, und den Führungsleisten auf dem Riser an den Stegen auf der Seite des Systems aus.
Seite 136: Richtlinien Zum Einsetzen Von Gpu-Karten
Abbildung 76. Installieren von Erweiterungskarten-Risern Nächste Schritte Installieren Sie eine Erweiterungskarte auf dem Riser, falls diese entfernt wurde. Installieren Sie das Kühlgehäuse. ANMERKUNG: Falls geschlossen, öffnen Sie den Erweiterungskartenriegel auf dem Kühlgehäuse, um die Erweiterungskarte voller Baulänge zu sichern. Befolgen Sie die Anweisungen unter . Installieren Sie alle erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben.
Seite 137: Entfernen Einer Gpu
• Riser 2A • Riser 1A oder 1D • GPU-Kabel für Riser 1A oder 1D • Zwei 1-HE-Prozessor- und Kühlkörpermodule und zwei CPU-Klammern • Sechs Hochleistungskühlungslüfter • Alle GPUs müssen der gleiche Typ und das gleiche Modell sein. • Sie können bis zu drei GPUs mit doppelter Breite oder bis zu sechs GPUs mit einfacher Breite einsetzen. •...
Seite 138 Abbildung 78. Entfernen der GPU 1 Abbildung 79. Entfernen der GPU 2 und 3 Trennen Sie das GPU-Netzkabel von der GPU und der Systemplatine. Wenn die GPU dauerhaft entfernt wird, montieren Sie ein Abdeckblech über der leeren Öffnung des Steckplatzes und schließen Sie den Erweiterungskartenriegel.
Seite 139: Nächster Schritt
Nächster Schritt Bauen Sie die GPU ein. Installieren einer GPU Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Entfernen Sie das Kühlgehäuse. Entfernen Sie den Kühlkörper. Entfernen Sie die Kühlungslüfter und tauschen Sie sie entsprechend den Anweisungen unter Einbauen von Kühlungslüftern aus.
Seite 140 Abbildung 81. Entfernen der oberen Abdeckung des Kühlgehäuses Entfernen Sie gegebenenfalls den Platzhalter aus den Steckplätzen des GPU-Kühlgehäuses. ANMERKUNG: Kühlgehäuseplatzhalter sind im GPU-Kühlgehäuse für in den Risern 2 und 3 installierte GPUs verfügbar. Abbildung 82. Entfernen des Kühlgehäuseplatzhalters aus den Steckplätzen des GPU-Kühlgehäuses ANMERKUNG: Kühlgehäuseplatzhalter sind im GPU-Kühlgehäuse nur für in Risern 2 und 3 installierte GPUs verfügbar.
Seite 141 ANMERKUNG: Stellen Sie sicher, dass Sie die erste GPU im Riser 1 einbauen. ANMERKUNG: Beim Einbauen einer GPU in Riser 3 müssen Sie die GPU mit der beschrifteten Seite nach oben im System platzieren. Schritte Schließen Sie das GPU-Netzkabel an den Anschluss auf der Systemplatine an. ANMERKUNG: Schließen Sie beim Einbauen einer GPU in Riser 1 das GPU-Netzkabel an den Anschluss am Riser 1 und führen Sie das Kabel durch den Schlitz auf dem GPU-Kühlgehäuse.
Seite 142 Abbildung 84. Befestigen der GPU 1 Installieren und Entfernen von Systemkomponenten...
Seite 143 Abbildung 85. Einbauen der GPU 2 und 3 Installieren und Entfernen von Systemkomponenten...
Seite 144 Abbildung 86. Befestigen der GPU 2 und 3 Nächste Schritte Bringen Sie die obere Abdeckung des GPU-Kühlgehäuses an. Entfernen Sie, falls vorhanden, die Kunststoffabdeckung an den Speichersockelnummern, die auf dem Kühlgehäuse gekennzeichnet sind. Abbildung 87. Anbringen der oberen Abdeckung des GPU-Kühlgehäuses So bringen Sie den Schutzschaum an der Systemabdeckung an: Setzen Sie die Systemabdeckung mit der Seite mit dem Etikett mit Serviceinformationen (SIL) nach oben ein.
Seite 145: Idsdm/Vflash Vflash-Karte (Optional)
Lösen Sie für einfachere Handhabung einen kleinen Teil der Schutzfolie und richten Sie den Schutzschaum an der Systemabdeckung aus. Entfernen Sie den Rest der Schutzfolie und bringen Sie den Schutzschaum an der Systemabdeckung an. Drücken Sie entlang des Schutzschaums, um sicherzustellen, dass dieser an der Systemabdeckung befestigt ist. Abbildung 88.
Seite 146: Entfernen Der Optionalen Vflash Sd-Karte
ANMERKUNG: Stellen Sie zur Verwendung einer SD-Karte in Ihrem System sicher, dass die Option Internal SD Card Port (Anschluss für die interne SD-Karte) im System-Setup aktiviert ist. ANMERKUNG: Setzen Sie die SD-Karten wieder in dieselben Steckplätze ein, orientieren Sie sich dabei an den Beschriftungen, die Sie beim Entfernen auf den Karten angebracht haben.
Seite 147: Installieren Der Optionalen Idsdm-Karte
Abbildung 89. Entfernen der optionalen vFlash SD-Karte Nächster Schritt Installieren der optionalen IDSDM-Karte Verwandte Links Jumper und Anschlüsse auf der Systemplatine Entfernen einer Erweiterungskarte aus dem Erweiterungskarten-Riser 3 Entfernen der Mikro-SD-Karte Installieren der optionalen IDSDM-Karte Installieren der optionalen IDSDM-Karte Voraussetzung Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise.
Seite 148: Netzwerkzusatzkarte
Abbildung 90. Installieren der optionalen IDSDM-Karte Nächste Schritte Installieren Sie die SD-Karten. ANMERKUNG: Setzen Sie die SD-Karten wieder in dieselben Steckplätze ein, orientieren Sie sich dabei an den Beschriftungen, die Sie beim Entfernen auf den Karten angebracht haben. Falls vorhanden, installieren Sie die PCIe-Erweiterungskarte voller Länge. Befolgen Sie die Anweisungen unter .Nach der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 149: Einsetzen Der Netzwerkzusatzkarte
Entfernen Sie je nach Konfiguration des Systems den Erweiterungskarten-Riser 2 oder das hintere Laufwerksgehäuse. Schritte Lösen Sie mit einem Kreuzschlitzschraubendreher der Größe 2 die zwei unverlierbaren Schrauben, mit denen die Netzwerktochterkarte (NDC) auf der Systemplatine befestigt ist. Halten Sie die Netzwerktochterkarte an den Kanten auf beiden Seite der Anfasspunkte und heben Sie die Karte an, um sie aus dem Anschluss auf der Systemplatine zu entfernen.
Seite 150: Integrierte Speichercontrollerkarte
Abbildung 92. Einsetzen der Netzwerkzusatzkarte Nächste Schritte Setzen Sie je nach Konfiguration des Systems den Erweiterungskarten-Riser 2 oder das hintere Laufwerksgehäuse ein. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Verwandte Links Installieren von Erweiterungskarten-Risern Integrierte Speichercontrollerkarte Das System verfügt auf der Systemplatine über einen dedizierten Erweiterungskartensteckplatz für die primäre Speichercontrollerkarte.
Seite 151 Abbildung 93. Entfernen der integrierte Speichercontrollerkarte Heben Sie das Ende der Karte an, und ziehen Sie sie leicht abgewinkelt nach oben, sodass sie sich aus der Kartenhalterung des integrierten Speichercontrollers auf der Systemplatine löst. Heben Sie die Karte aus dem System heraus. Halten Sie den NDC-Riser an den Rändern und ziehen Sie ihn, bis sich der Platinenstecker vom Anschluss auf der Systemplatine löst.
Seite 152: Installieren Einer Integrierten Speichercontrollerkarte
Installieren einer integrierten Speichercontrollerkarte Voraussetzung Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte Fassen Sie die Karte an den Kanten und richten Sie den Platinenstecker am Anschluss auf der Systemplatine aus. Drücken Sie auf die Griffstelle der Karte, bis der Kartenanschlusse fest im Anschluss der Systemplatine sitzt. Winkeln Sie die Karte vorsichtig nach unten, bis die Karte an der Halterung der integrierten Speichercontrollerkarte auf der Systemplatine.
Seite 153: Laufwerksrückwandplatine
Abbildung 96. Installieren einer integrierten Speichercontrollerkarte Nächste Schritte Installieren Sie den Erweiterungskarten-Riser 1. Installieren Sie das Kühlgehäuse. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Verwandte Links Installieren von Erweiterungskarten-Risern Installieren Sie das Kühlgehäuse. Laufwerksrückwandplatine Nachfolgend sind die Laufwerksrückwandplatinen, die vom PowerEdge R740 unterstützt werden, entsprechend Ihrer Systemkonfiguration aufgeführt:...
Seite 154: Anschlüsse Für Laufwerksrückwandplatine
Anschlüsse für Laufwerksrückwandplatine Abbildung 97. Rückansicht der 16 x 2,5-Zoll-Laufwerksrückwandplatine Signalanschluss (J_BP_SIG) Netzanschluss (J_BP_PWR) Abbildung 98. Rückansicht der 8 x 2,5-Zoll-Laufwerksrückwandplatine SAS-Anschluss (BP SAS-B) SAS-Anschluss (BP SAS A) Netzanschluss (J_BP_PWR) Signalanschluss (J_BP_SIG) Abbildung 99. Rückansicht der 8 x 3,5-Zoll-Laufwerksrückwandplatine SAS-Anschluss (BP SAS-B) Signalanschluss (J_BP_SIG) SAS-Anschluss (BP SAS A) Netzanschluss (J_BP_PWR_A)
Seite 155: Installieren Der Laufwerksrückwandplatine
Voraussetzungen VORSICHT: Um Schäden an den Laufwerken und der Rückwandplatine zu vermeiden, müssen Sie die Laufwerke aus dem System entfernen, bevor Sie die Rückwandplatine entfernen. VORSICHT: Notieren Sie sich die Nummern der einzelnen Laufwerke und vermerken Sie sie vor dem Entfernen auf den jeweiligen Laufwerken, damit sie wieder an der gleichen Position eingesetzt werden können.
Seite 156 Schritte Verwenden Sie die Haken am System als Orientierung, um die Laufwerksrückwandplatine auszurichten. Schieben Sie die Laufwerksrückwandplatine nach unten, bis die Freigabelaschen einrasten. Abbildung 101. Installieren der Laufwerksrückwandplatine Nächste Schritte Verbinden Sie alle Kabel mit der Rückwandplatine. Setzen Sie alle Laufwerke ein. Bringen Sie die Abdeckung der Rückwandplatine an.
Seite 157: Kabelführung
Kabelführung Abbildung 102. Kabelführung – 8 x 2,5-Zoll-Laufwerksrückwandplatine mit Mini-PERC Rückwandplatine Signalkabel der Rückwandplatine Stromkabel der Rückwandplatine Systemplatine Mini-PERC SAS-Kabel Installieren und Entfernen von Systemkomponenten...
Seite 158 Abbildung 103. Kabelführung – 8 x 2,5-Zoll-Laufwerksrückwandplatine mit Adapter-PERC Rückwandplatine Signalkabel der Rückwandplatine Stromkabel der Rückwandplatine Systemplatine Adapter-PERC SAS-Kabel Installieren und Entfernen von Systemkomponenten...
Seite 159 Abbildung 104. Kabelführung – 8 x 3,5-Zoll-Laufwerksrückwandplatine mit integriertem SATA Rückwandplatine Stromkabel der Rückwandplatine Signalkabel der Rückwandplatine Systemplatine SATA-B-Kabel SATA-A-Kabel Installieren und Entfernen von Systemkomponenten...
Seite 160 Abbildung 105. Kabelführung – 8 x 3,5-Zoll-Laufwerksrückwandplatine mit Mini-PERC Rückwandplatine Stromkabel der Rückwandplatine Signalkabel der Rückwandplatine Systemplatine Mini-PERC SAS-Kabel Installieren und Entfernen von Systemkomponenten...
Seite 161 Abbildung 106. Kabelführung – 8 x 3,5-Zoll-Laufwerksrückwandplatine mit Adapter-PERC Rückwandplatine Stromkabel der Rückwandplatine Signalkabel der Rückwandplatine Systemplatine Adapter-PERC SAS-A-Kabel SAS-B-Kabel Installieren und Entfernen von Systemkomponenten...
Seite 162 Abbildung 107. Kabelführung – 16 x 2,5-Zoll-Laufwerksrückwandplatine mit Mini-PERC Rückwandplatine Rückwandplatinenerweiterung Stromkabel der Rückwandplatine Signalkabel der Rückwandplatine Systemplatine Mini-PERC SAS-Kabel Installieren und Entfernen von Systemkomponenten...
Seite 163: Systembatterie
Abbildung 108. Kabelführung – 16 x 2,5-Zoll-Laufwerksrückwandplatine mit Adapter-PERC Rückwandplatine Rückwandplatinenerweiterung Stromkabel der Rückwandplatine Signalkabel der Rückwandplatine Systemplatine Adapter-PERC SAS-Kabel Systembatterie Bei der Systembatterie handelt verwendet für Low-Level -Systemfunktionen wie z. B. Ausschalten des Echtzeit- und Uhrzeiteinstellungen des Systems. Austauschen der Systembatterie Voraussetzungen WARNUNG: Bei falschem Einbau einer neuen Batterie besteht Explosionsgefahr.
Seite 164: Usb 3.0-Modul
VORSICHT: Um Beschädigungen am Batteriesockel zu vermeiden, müssen Sie den Sockel fest abstützen, wenn Sie eine Batterie installieren oder entfernen. Verwenden Sie den Kunststoffstift, um die Systembatterie herauszuhebeln, wie in der folgenden Abbildung dargestellt: Abbildung 109. Entfernen der Systembatterie Um eine neue Systembatterie einzusetzen, halten Sie die Batterie mit dem positiven Pol (+) nach oben und schieben Sie sie unter die Sicherungslaschen.
Seite 165: Entfernen Des Usb-3.0 -Modul
Entfernen des USB-3.0 -Modul Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie die LED-Abdeckung. Entfernen Sie die Kühlungslüfterbaugruppe. Entfernen Sie das Kühlgehäuse. Entfernen des internen USB-Speichersticks ANMERKUNG: Die Position des Riegels kann je nach Konfiguration Ihres Systems unterschiedlich...
Seite 166: Installieren Des Usb 3.0-Moduls
Installieren des USB 3.0-Moduls Voraussetzung Befolgen Sie die Sicherheitshinweise, die in den Sicherheitshinweise aufgeführt sind. ANMERKUNG: Die Position des USB 3.0-Moduls kann je nach Konfiguration des Systems unterschiedlich sein. Schritte Führen Sie das Strom- und das USB-Kabel am USB 3.0-Modul durch den Steckplatz des USB 3.0-Moduls an der Frontblende. Setzen Sie das USB 3.0-Modul in den Steckplatz an der Frontblende ein.
Seite 167: Interner Usb-Speicherstick (Optional)
Interner USB-Speicherstick (optional) Ein optionaler USB-Speicherschlüssel im System lässt sich als Startgerät, Sicherheitsschlüssel oder Massenspeichergerät einsetzen. Der interne USB-Anschluss befindet sich auf der Systemplatine. ANMERKUNG: Um den internen USB-Anschluss (INT_USB) J_USB_INT auf der Systemplatine ausfindig zu machen, lesen Sie die Informationen im Abschnitt „Jumper und Anschlüsse auf der Systemplatine“. Für Konfigurationen mit Unterstützung für USB 3.0 -Modul, das USB 3.0 -Modul Kabel und dem internen USB-Anschluss auf der Systemplatine.
Seite 168: Entfernen Des Optionalen Optischen Laufwerks
Entfernen des optionalen optischen Laufwerks Voraussetzungen Befolgen Sie die Sicherheitshinweise, die in den Sicherheitshinweise aufgeführt sind. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie die Abdeckung der Rückwandplatine. Entfernen Sie das Kühlgehäuse. Trennen Sie das Stromversorgungskabel und das Datenkabel von der Rückseite des optischen Laufwerks.
Seite 169: Installieren Des Optionalen Optischen Laufwerks
Installieren des optionalen optischen Laufwerks Voraussetzung Befolgen Sie die Sicherheitshinweise, die in den Sicherheitshinweise aufgeführt sind. Schritte Richten Sie das optische Laufwerk am Steckplatz für das optische Laufwerk auf der Vorderseite des Systems aus. Schieben Sie das optische Laufwerk so weit rein, bis die Freigabelasche einrastet. Abbildung 114.
Seite 170: Hot-Spare-Funktion
Wenn zwei Netzteile installiert sind, beide Netzteile müssen vom gleichen Typ des Etiketts. Zum Beispiel Erweiterte Stromleistung (EPP) -Etikett. Der gleichzeitige Einsatz von Netzteileinheiten aus früheren Generationen von Dell PowerEdge Servern wird nicht unterstützt, sogar dann, wenn der Netzteileinheiten haben die gleiche Nennleistung verfügen. Der gleichzeitige Einsatz von Netzteileinheiten will result in und Fehler beim, zu der das System eingeschaltet wird.
Seite 171: Einsetzen Des Netzteilplatzhalters
Abbildung 115. Entfernen des Netzteilplatzhalters Nächster Schritt Installieren Sie das zweite Netzteil. Verwandte Links Einsetzen des Netzteilplatzhalters Einsetzen des Netzteilplatzhalters Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Installieren Sie den Netzteilplatzhalter nur im zweiten Netzteilschacht. Schritt Richten Sie den Netzteilplatzhalter am Netzteilschacht aus, und schieben Sie ihn in das Gehäuse, bis er hörbar einrastet. Abbildung 116.
Seite 172: Nächster Schritt
Kabel vom Kabelbinder. Eventuell müssen Sie den optionalen Kabelführungsarm lösen und anheben, falls er beim Entfernen des Netzteils im Weg ist. Informationen über den Kabelführungsarm finden Sie in der Dokumentation zum Rack, Dell.com/poweredgemanuals. Schritt Drücken Sie auf die Sperrklinke und schieben Sie das Netzteil am Netzteilgriff aus dem Gehäuse.
Seite 173: Anweisungen Zur Verkabelung Eines Gleichstrom-Netzteils
Sicherheitsanlagen selbst herzustellen. Alle elektrischen Verkabelungen müssen den zutreffenden lokalen oder nationalen Regeln und Verfahren entsprechen. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 174: Eingangsanforderungen
Sicherheitsanlagen selbst herzustellen. Alle elektrischen Verkabelungen müssen den zutreffenden lokalen oder nationalen Regeln und Verfahren entsprechen. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 175: Systemplatine
WARNUNG: Durch das Vertauschen der Polung beim Anschluss der Gleichstromkabel kann das Netzteil oder das System dauerhaft beschädigt werden. Führen Sie die Kupferenden in die Gegenstecker ein, und ziehen Sie die unverlierbaren Schrauben an der Oberseite des Gegensteckers mit einem Kreuzschlitzschraubendreher Nr. 2 fest. WARNUNG: Um das Netzteil vor elektrostatischen Entladungen zu schützen, müssen die unverlierbaren Schrauben mit Gummiabdeckungen abgedeckt werden, bevor der Gegenstecker in das Netzteil eingesetzt wird.
Seite 176: Installieren Der Systemplatine
VORSICHT: Achten Sie darauf, die Systemidentifikationstaste nicht zu beschädigen, während Sie die Systemplatine vom Gehäuse entfernen. VORSICHT: Heben Sie die Systemplatinenbaugruppe nicht an einem Speichermodul, einem Prozessor oder anderen Komponenten an. Fassen Sie den Systemplatinenhalter an, heben Sie den blauen Freigabestift und die Systemplatine an und schieben Sie sie in Richtung der Gehäusevorderseite.
Seite 177 Schritte Nehmen Sie die neue Systemplatinenbaugruppe aus der Verpackung. VORSICHT: Heben Sie die Systemplatinenbaugruppe nicht an einem Speichermodul, einem Prozessor oder anderen Komponenten an. VORSICHT: Stellen Sie sicher, dass Sie die Systemidentifikationstaste beim Absenken der Systemplatine in das Gehäuse nicht beschädigen. Halten Sie die Systemplatinenhalter und blauen Freigabestift und schieben Sie die Systemplatine in Richtung der Systemrückseite, bis der Freigabestift einrastet.
Seite 178: Eingeben Der System-Service-Tag-Nummer Mit Dem System-Setup
Aktivieren Sie erneut das Trusted Platform Module (TPM). Weitere Informationen finden Sie unter Erneutes Aktivieren des Trusted Platform Module (TPM) Abschnitt. Importieren Sie Ihre neue oder vorhandene Lizenz für iDRAC Enterprise. Weitere Informationen finden Sie im „Integrated Dell Remote Access Controller User's Guide“ (Dell Benutzerhandbuch für integrierten Remote Access Controller) unter dell.com/esmmanuals. Verwandte Links...
Seite 179: Modul Vertrauenswürdige Plattform
Drücken Sie auf Y, um die Service-Tag-Nummer, die Lizenz und die Diagnoseinformationen wiederherzustellen. • Drücken Sie auf N, um zu den Dell Lifecycle Controller-basierten Wiederherstellungsoptionen zu navigieren. • Drücken Sie auf <F10>, um Daten von einem zuvor erstellten Hardware Server Profile (Hardwareserver-Profil) wiederherzustellen.
Seite 180: Initialisieren Des Tpm Für Bitlocker-Benutzer
Drücken Sie auf die Kunststoffklammer, sodass der Bolzen einrastet. Abbildung 121. Installieren des TPM-Moduls Nächste Schritte Bauen Sie die Systemplatine ein. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Verwandte Links Jumper und Anschlüsse auf der Systemplatine Installieren der Systemplatine Initialisieren des TPM für BitLocker-Benutzer Initialisieren Sie das TPM.
Seite 181: Initialisieren Des Tpm Für Txt-Benutzer
Initialisieren des TPM für TXT-Benutzer Drücken Sie beim Systemstart auf F2, um das System-Setup aufzurufen. Klicken Sie auf dem Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS) → System Security Settings (Systemsicherheitseinstellungen). Wählen Sie in der Option TPM-Befehl Aktivieren. Speichern Sie die Einstellungen.
Seite 182: Installieren Des Linken Bedienfelds
Abbildung 122. Entfernen des linken Bedienfelds Nächster Schritt Installieren des linken Bedienfelds Verwandte Links Entfernen der Lüfterbaugruppe Entfernen des Kühlgehäuses Installieren des linken Bedienfelds Installieren des linken Bedienfelds Voraussetzung Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte Verlegen Sie das Bedienfeldkabel durch die Seitenwand des Systems.
Seite 183: Entfernen Des Rechten Bedienfelds
Abbildung 123. Installieren des linken Bedienfelds Nächste Schritte Installieren Sie das Kühlgehäuse. Bauen Sie die Lüfterbaugruppe ein. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Verwandte Links Installieren Sie das Kühlgehäuse. Installieren der Lüfterbaugruppe Entfernen des rechten Bedienfelds Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise.
Seite 184: Installieren Des Rechten Bedienfelds
Abbildung 124. Entfernen des Bedienfelds Nächster Schritt Installieren des rechten Bedienfelds Verwandte Links Entfernen des Kühlgehäuses Entfernen der Lüfterbaugruppe Installieren des rechten Bedienfelds Installieren des rechten Bedienfelds Voraussetzung Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte Verlegen Sie das Bedienfeldkabel und VGA-Kabel durch die Seitenwand des Systems. Richten Sie die Bedienfeldplatine am Bedienfeld aus Steckplatz auf dem System und schließen Sie die Bedienungsfeldkabel an das System.
Seite 185 Abbildung 125. Installieren des Bedienfelds Nächste Schritte Bauen Sie die Lüfterbaugruppe ein. Installieren Sie das Kühlgehäuse. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Verwandte Links Installieren der Lüfterbaugruppe Installieren Sie das Kühlgehäuse. Installieren und Entfernen von Systemkomponenten...
Seite 186: Verwenden Der Systemdiagnose
Verwenden der Systemdiagnose Führen Sie bei Störungen im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems...
Seite 187: Bedienelemente Der Systemdiagnose
Bedienelemente der Systemdiagnose Menü Beschreibung Konfiguration Zeigt die Konfigurations- und Statusinformationen für alle erkannten Geräte an. Results Zeigt die Ergebnisse aller durchgeführten Tests an. (Ergebnisse) Systemzustand Liefert eine aktuelle Übersicht über die Systemleistung. Ereignisprotokoll Zeigt ein Protokoll der Ergebnisse aller Tests, die auf dem System durchgeführt wurden, und die dazugehörigen Zeitstempel an.
Seite 188: Jumper Und Anschlüsse
Jumper und Anschlüsse Dieses Thema enthält spezifische Informationen über die Jumper. Darüber hinaus erhalten Sie einige grundlegende Informationen zu Jumpern und Schaltern und beschreibt die Anschlüsse auf den verschiedenen Platinen des Systems. Jumper auf der Systemplatine Hilfe des Systems zu deaktivieren und Setup-Kennwörter . Sie müssen wissen die Anschlüsse auf der Systemplatine Komponenten zu installieren und Kabel korrekt.
Seite 189: Jumper Und Anschlüsse Auf Der Systemplatine
Jumper und Anschlüsse auf der Systemplatine Abbildung 126. Jumper und Anschlüsse auf der Systemplatine Tabelle 46. Jumper und Anschlüsse auf der Systemplatine Element Anschluss Beschreibung J_ODD Stromanschluss für optisches Laufwerk A7, A1, A8, A2, A9, A3 Speichermodulsockel J_FAN2U_6 Anschluss für Systemlüfter 6 J_BP3 Stromanschluss von Rückwandplatine 3 J_FAN2U_5...
Seite 190 Element Anschluss Beschreibung INTRUSION_DET Anschluss für Gehäuseeingriffschalter B7, B1, B8, B2, B9, B3 Speichermodulsockel J_FAN2U_3 Anschluss für Kühlungslüfter 3 J_FAN2U_2 Anschluss für Kühlungslüfter 2 J_BP_SIG1 Signalanschluss von Rückwandplatine 1 B6, B12, B5, B11, B4, B10 Speichermodulsockel J_BP1 Stromanschluss von Rückwandplatine 1 J_FAN2U_1 Anschluss für Kühlungslüfter 1 P_LFT_CP...
Seite 191: Jumper-Einstellungen Auf Der Systemplatine
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 192 Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus. Trennen Sie das System vom Stromnetz. Nehmen Sie die Abdeckung des Systems ab. Setzen Sie den Jumper auf dem Systemplatinenjumper von den Kontaktstiften 4 und 6 auf die Kontaktstifte 2 und 4. Bringen Sie die Systemabdeckung an.
