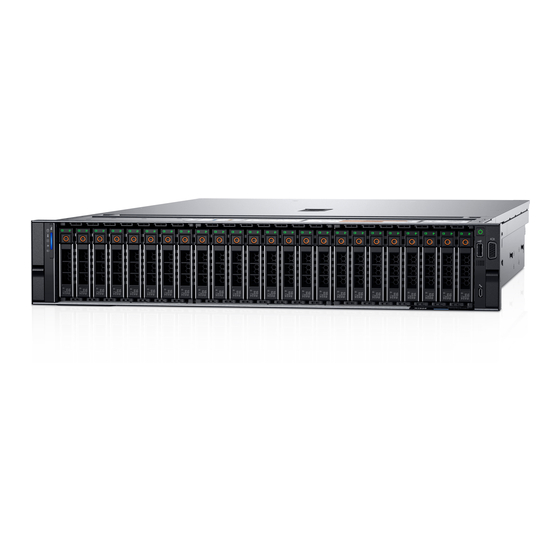

Dell EMC PowerEdge R7525
Installations- und Service-Handbuch
Vorschriftenmodell: E68S
Vorschriftentyp: E68S001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell EMC PowerEdge R7525

Inhaltszusammenfassung für Dell EMC PowerEdge R7525

  • Seite 1 Dell EMC PowerEdge R7525 Installations- und Service-Handbuch Vorschriftenmodell: E68S Vorschriftentyp: E68S001...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Abbildungsverzeichnis............................7 Tabellenverzeichnis............................... 13 1 Über dieses Dokument......................... 17 2 System-übersicht........................18 Frontansicht des Systems..............................18 Ansicht des linken Bedienfelds............................21 Ansicht des rechten Bedienfelds..........................22 Rückansicht des Systems..............................23 Das Systeminnere................................26 Ausfindigmachen des Express-Servicecodes und der Service-Tag-Nummer.............26 Etikett mit Systeminformationen............................27 Matrix für Schienendimensionierung und Rackkompatibilität..................30 3 Anfängliche Systemeinrichtung und Erstkonfiguration..............
  • Seite 3 Frontblende anbringen..............................53 Systemabdeckung................................54 Systemabdeckung entfernen............................54 Systemabdeckung anbringen............................55 Laufwerk-Rückwandplatinenabdeckung.......................... 56 Laufwerkrückwandplatinenabdeckung entfernen.....................56 Laufwerkrückwandplatinenabdeckung installieren....................57 Bedienfeld.....................................58 Entfernen des rechten Bedienfelds..........................58 Installieren des rechten Bedienfelds..........................59 Entfernen des linken Bedienfelds..........................60 Installieren des linken Bedienfelds..........................61 Luftstromverkleidung................................62 Entfernen des Kühlgehäuses............................62 Luftstromverkleidung einbauen........................... 63 Kühllüfter....................................
  • Seite 4 Entfernen des Prozessors............................96 Einbauen des Prozessors..............................98 Einsetzen des Kühlkörpers............................100 Erweiterungskarten und Erweiterungskarten-Riser.......................101 Richtlinien zum Einsetzen von Erweiterungskarten....................101 Entfernen des Erweiterungskarten-Risers........................ 115 Installieren des Erweiterungskarten-Risers........................117 Entfernen einer Erweiterungskarte aus dem Erweiterungskarten-Riser.............. 120 Installieren einer Erweiterungskarte im Erweiterungskarten-Riser.................121 Optionaler serieller COM-Port............................122 Entfernen des seriellen COM-Ports...........................123 Installieren des seriellen COM-Ports..........................123 Optionales IDSDM-Modul..............................
  • Seite 5 6 Jumper und Anschlüsse......................148 Systemplatinenanschlüsse..............................148 Jumper-Einstellungen auf der Systemplatine.........................149 Deaktivieren eines verlorenen Kennworts........................149 7 Technische Daten........................151 Gehäuseabmessungen..............................152 Gehäusegewicht................................153 Technische Daten des Prozessors...........................153 PSU – Technische Daten..............................153 Unterstützte Betriebssysteme............................154 Kühlungslüfter – Technische Daten..........................154 Technische Daten der Systembatterie..........................154 Technische Daten der Erweiterungskarten-Riser......................154 Arbeitsspeicher –...
  • Seite 6 Quick Resource Locator (QRL) für das PowerEdge R7525-System..............174 Automatische Unterstützung mit SupportAssist......................174 10 Dokumentationsangebot......................175 Inhaltsverzeichnis...
  • Seite 7 Abbildungsverzeichnis Abbildung 1. Vorderansicht eines Systems mit 24 x 2,5-Zoll-Laufwerken.............18 Abbildung 2. Vorderansicht eines Systems mit 16 x 2,5-Zoll-Laufwerken.............19 Abbildung 3. Vorderansicht eines Systems mit 8 x 2,5-Zoll-Laufwerken............19 Abbildung 4. Vorderansicht eines Systems mit 12 x 3,5-Zoll-Laufwerken.............19 Abbildung 5. Vorderansicht eines Systems mit 8 x 3,5-Zoll-Laufwerken............. 20 Abbildung 6.
  • Seite 8 Abbildung 21. Laufwerkrückwandplatinenabdeckung entfernen..............57 Abbildung 22. Laufwerkrückwandplatinenabdeckung installieren..............58 Abbildung 23. Entfernen des rechten Bedienfelds...................59 Abbildung 24. Installieren des rechten Bedienfelds..................60 Abbildung 25. Entfernen des linken Bedienfelds....................61 Abbildung 26. Installieren des linken Bedienfelds..................... 62 Abbildung 27. Entfernen des Kühlgehäuses......................63 Abbildung 28.
  • Seite 9 Abbildung 43. 16 x 2,5-Zoll-Laufwerkrückwandplatine..................76 Abbildung 44. 24 x 2,5-Zoll-Laufwerkrückwandplatine................... 76 Abbildung 45. Laufwerkrückwandplatine entfernen..................77 Abbildung 46. Laufwerkrückwandplatine installieren..................78 Abbildung 47. 12 x 3,5 Zoll........................... 79 Abbildung 48. 8 x 3,5 Zoll............................ 79 Abbildung 49. 16 x 2,5 Zoll...........................80 Abbildung 50.
  • Seite 10 Abbildung 65. Entfernen der Schrauben auf der Kraftplatte................. 96 Abbildung 66. Anheben des Schienenrahmens....................97 Abbildung 67. Entfernen des Prozessorträgers....................97 Abbildung 68. Einsetzen des Prozessorträgers in den Rahmen..............98 Abbildung 69. Schließen des Rahmens......................99 Abbildung 70. Befestigen der Kraftplatte......................99 Abbildung 71. Auftragen von Wärmeleitpaste....................100 Abbildung 72.
  • Seite 11 Abbildung 87. Entfernen der Mikro-SD-Karte....................126 Abbildung 88. Einsetzen der MicroSD-Karte....................127 Abbildung 89. Entfernen des M.2-SSD-Moduls....................128 Abbildung 90. Einbauen des M.2-SSD-Moduls....................129 Abbildung 91. Entfernen der Systembatterie....................130 Abbildung 92. Entfernen der Systembatterie....................130 Abbildung 93. Entfernen der internen USB-Karte...................131 Abbildung 94. Installieren der internen USB-Karte..................132 Abbildung 95.
  • Seite 12 Abbildung 113. Anzeige für Systemzustand und System-ID................164 Abbildung 114. Merkmale des LCD-Display...................... 166 Abbildung 115. NIC-Anzeigecodes........................168 Abbildung 116. Statusanzeige des Wechselstromnetzteils................169 Abbildung 117. Festplattenanzeigen........................171 Abbildung 118. Quick Resource Locator (QRL) für das PowerEdge R7525-System......... 174 Abbildungsverzeichnis...
  • Seite 13 Tabellenverzeichnis Tabelle 1. Verfügbare Funktionen auf der Vorderseite des Systems..............19 Tabelle 2. Verfügbare Funktionen auf der Vorderseite des Systems............20 Tabelle 3. Linkes Bedienfeld..........................21 Tabelle 4. Rechtes Bedienfeld..........................22 Tabelle 5. Rückansicht des Systems........................23 Tabelle 6. Rückansicht des Systems mit 2 x 2,5-Zoll-Laufwerksmodul (hinten).........25 Tabelle 7.
  • Seite 14 Tabelle 22. Details zu PXE Device n Settings....................41 Tabelle 23. Details zu HTTP Device n Settings....................42 Tabelle 24. Details zum Bildschirm UEFI iSCSI Settings..................42 Tabelle 25. Details zum Bildschirm ISCSI Device1 Settings................42 Tabelle 26. Details zu Integrierte Geräte......................43 Tabelle 27.
  • Seite 15 Tabelle 56. Arbeitsspeicher – Technische Daten................... 155 Tabelle 57. Speichermodulsockel........................156 Tabelle 58. PowerEdge R7525-System – Controller-Karten............... 156 Tabelle 59. PowerEdge R7525 – Unterstützung für PERC-Frontmodul und Adapter-PERC auf Rückwandplatinen............................156 Tabelle 60. Technische Daten der USB-Ports des PowerEdge R7525-Systems........157 Tabelle 61.
  • Seite 16 Tabelle 66. Klimabereich für den Betrieb, Kategorie A3................159 Tabelle 67. Klimabereich für den Betrieb, Kategorie A4.................159 Tabelle 68. Gemeinsame Anforderungen in allen Kategorien................159 Tabelle 69. Zulässige Erschütterung – Technische Daten................159 Tabelle 70. Technische Daten für maximal zulässige Stoßwirkung.............. 159 Tabelle 71.

  • Seite 17: Über Dieses Dokument

    Über dieses Dokument Dieses Dokument bietet eine Übersicht über das System, Informationen zur Installation und zum Austausch von Komponenten, technische Daten, Diagnosetools und Richtlinien, die bei der Installation bestimmter Komponenten befolgt werden müssen. Über dieses Dokument...

  • Seite 18: System-Übersicht

    System-übersicht Das PowerEdgeR7525-System ist ein 2HE-Rack-Server mit zwei Sockeln, der Folgendes unterstützt: • Zwei AMD EPYC -Prozessoren der Serie 7002 • 32 DIMM-Steckplätze • Zwei redundante Wechselstrom- oder Gleichstromnetzteile • Bis zu 12 x 3,5-Zoll-, 8 x 3,5-Zoll- oder 24 x 2,5-Zoll-, 16 x 2,5-Zoll-, 8 x 2,5-Zoll- oder 2 x 2,5-Zoll- (hinten) SAS-, SATA- oder NVMe- Laufwerke.

  • Seite 19: Abbildung 2. Vorderansicht Eines Systems Mit 16 X 2,5-Zoll-Laufwerken

    Abbildung 2. Vorderansicht eines Systems mit 16 x 2,5-Zoll-Laufwerken Abbildung 3. Vorderansicht eines Systems mit 8 x 2,5-Zoll-Laufwerken Abbildung 4. Vorderansicht eines Systems mit 12 x 3,5-Zoll-Laufwerken Tabelle 1. Verfügbare Funktionen auf der Vorderseite des Systems Element Anschlüsse, Felder und Symbol Beschreibung Steckplätze...

  • Seite 20: Abbildung 5. Vorderansicht Eines Systems Mit 8 X 3,5-Zoll-Laufwerken

    Element Anschlüsse, Felder und Symbol Beschreibung Steckplätze OpenManage Mobile (OMM) werden hardware- und firmwarebezogene Bestandsinformationen sowie verschiedene Diagnose- und Fehlerinformationen auf Systemebene gesammelt, die zur Behebung von Systemfehlern genutzt werden können. Weitere Informationen finden Sie unter iDRAC- Benutzerhandbuch unter www.dell.com/idracmanuals Laufwerk k.

  • Seite 21: Ansicht Des Linken Bedienfelds

    Element Anschlüsse, Felder und Symbol Beschreibung Steckplätze Platzhalter für das k. A. Für das System mit 8 x 3,5 Zoll-Laufwerken ist ein Platzhalter für optische Laufwerk einen optischen Laufwerksschacht eingebaut. Laufwerk k. A. Ermöglicht das Einsetzen von Laufwerken, die von Ihrem System unterstützt werden.

  • Seite 22: Ansicht Des Rechten Bedienfelds

    Element Anzeige, Taste oder Symbol Beschreibung Anschluss mobiler Geräte zur Verwaltung des Systems. Diese Funktion sammelt hardware- und firmwarebezogene Bestandsinformationen sowie verschiedene Diagnose- und Fehlerinformationen auf Systemebene, die zur Behebung von Systemfehlern genutzt werden können. Sie können Bestandsinformationen zum System, Dell Lifecycle Controller-Protokolle oder Systemprotokolle sowie Informationen zum Systemzustand abrufen und zudem iDRAC-, BIOS- und Netzwerkparameter konfigurieren.

  • Seite 23: Rückansicht Des Systems

    Elem Anzeige oder Taste Symbol Beschreibung überschreiten. Die Leistung kann von der Qualität des Kabels abhängen. Ein USB 2.0-konformer Port Der USB-Port ist ein 4-poliger, 2.0-konformer Anschluss. Über diesen Port lassen sich USB-Geräte an das System anschließen. Netzschalter Gibt an, ob das System ein- oder ausgeschaltet ist. Betätigen Sie den Betriebsschalter, um das System manuell ein- bzw.

  • Seite 24: Abbildung 10. Rückansicht Des Systems Mit 2 X 2,5-Zoll-Laufwerksmodul (Hinten)

    Element Anschlüsse, Bedienfelder Symbol Beschreibung und Steckplätze PCIe-Erweiterungskarten- k. A. Über den Erweiterungskarten-Riser lassen sich PCI Express- Riser 4 (Steckplatz 7 und Erweiterungskarten anschließen. Weitere Informationen zu den von Steckplatz 8) Ihrem System unterstützten Erweiterungskarten finden Sie im Abschnitt Technische Daten.

  • Seite 25: Tabelle 6. Rückansicht Des Systems Mit 2 X 2,5-Zoll-Laufwerksmodul (Hinten)

    Tabelle 6. Rückansicht des Systems mit 2 x 2,5-Zoll-Laufwerksmodul (hinten) Element Anschlüsse, Bedienfelder Symbol Beschreibung und Steckplätze PCIe-Erweiterungskarten- k. A. Über den Erweiterungskarten-Riser lassen sich PCI Express- Riser 1 (Steckplatz 1 und Erweiterungskarten anschließen. Weitere Informationen zu den von Steckplatz 2) Ihrem System unterstützten Erweiterungskarten finden Sie im Abschnitt Technische Daten.

  • Seite 26: Das Systeminnere

    Weitere Informationen über die Ports finden Sie im Abschnitt Technische Daten. Das Systeminnere Abbildung 11. Das Systeminnere 1. Griff 2. Platzhalter für Riser 1 3. Netzteil (PSU 1) 4. Riser 2 5. Kühlkörper für Prozessor 1 6. Speicher-DIMM-Sockel für Prozessor 1 (E,F,G,H) 7.

  • Seite 27: Etikett Mit Systeminformationen

    Das Mini-Enterprise-Service-Tag (MEST)-Schild befindet sich auf der Rückseite des Systems und enthält die Service-Tag (ST)-Nummer, den Express-Servicecode (Exp Svc Code) und das Herstellungsdatum (Mfg. Date). Mithilfe des Exp Svc Code kann Dell EMC Support- Anrufe an den richtigen Mitarbeiter weiterleiten.

  • Seite 28: Abbildung 13. Service-Informationen

    Abbildung 13. Service-Informationen System-übersicht...

  • Seite 29: Abbildung 14. Speicherinformationen Und Anschlüsse Auf Der Systemplatine

    Abbildung 14. Speicherinformationen und Anschlüsse auf der Systemplatine Abbildung 15. LED-Verhalten, Konfiguration und Layout, Express-Service-Tag für 2,5-Zoll-HDD-System System-übersicht...

  • Seite 30: Matrix Für Schienendimensionierung Und Rackkompatibilität

    Abbildung 16. LED-Verhalten, Konfiguration und Layout, Express-Service-Tag für 3,5-Zoll-HDD-System Matrix für Schienendimensionierung und Rackkompatibilität Detaillierte Informationen zu den Schienenlösungen, die mit Ihrem System kompatibel sind, finden Sie in der Matrix für Schienendimensionierung und Rackkompatibilität, die unter https://i.dell.com/sites/csdocuments/Business_solutions_engineering- Docs_Documents/en/rail-rack-matrix.pdf verfügbar ist. Das Dokument enthält die nachfolgend aufgelisteten Informationen: •...

  • Seite 31: Anfängliche Systemeinrichtung Und Erstkonfiguration

    Der Integrated Dell Remote Access Controller (iDRAC) wurde entwickelt, um Ihre Produktivität als Systemadministrator zu steigern und die Gesamtverfügbarkeit der Dell EMC Server zu verbessern. Der iDRAC warnt Sie bei Systemproblemen, hilft Ihnen bei der Remote- Verwaltung und reduziert die Notwendigkeit für physischen Zugriff auf das System.

  • Seite 32: Optionen Für Die Anmeldung Bei Idrac

    Schnittstelle Dokumentationslinks Lifecycle Controller finden Sie auf www.dell.com/ poweredgemanuals > Produkt-Support-Seite Ihres Systems > Handbücher und Dokumente. ANMERKUNG: Informationen zum Ermitteln der aktuellsten iDRAC-Version für Ihre Plattform und zur neuesten Dokumentationsversion finden Sie im Artikel in der Wissensdatenbank unter www.dell.com/support/ article/sln308699.

  • Seite 33: Ressourcen Für Die Installation Des Betriebssystems

    ANMERKUNG: Weitere Informationen über Installations- und Anleitungsvideos für vom PowerEdge-System unterstützte Betriebssysteme finden Sie unter Unterstützte Betriebssysteme für Dell EMC PowerEdge-Systeme. Optionen zum Herunterladen der Firmware Sie können die Firmware von der Dell Support-Website herunterladen. Weitere Informationen finden Sie im Abschnitt...

  • Seite 34: Optionen Zum Herunterladen Und Installieren Von Bs-Treibern

    1. Rufen Sie www.dell.com/support/drivers auf. 2. Geben Sie die Service-Tag-Nummer des Systems in das Feld Geben Sie eine Dell-Service-Tag-Nummer, eine Dell EMC Produkt-ID oder ein Modell ein ein und drücken Sie die Eingabetaste. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, wählen Sie PC erkennen, um die Service-Tag-Nummer automatisch zu erkennen, oder klicken Sie auf Alle Produkte durchsuchen und navigieren Sie zu Ihrem Produkt.

  • Seite 35: Vor-Betriebssystem-Verwaltungsanwendungen

    Vor-Betriebssystem- Verwaltungsanwendungen Sie können grundlegende Einstellungen und Funktionen des Systems ohne Starten des Betriebssystems mithilfe der System-Firmware verwalten. Optionen zum Verwalten der Vor- Betriebssystemanwendungen Sie können eine der folgenden Optionen verwenden, um die Vor-Betriebssystemanwendungen zu verwalten: • System-Setup-Programm • Dell Lifecycle Controller •...

  • Seite 36: System-Bios

    Option Beschreibung im Integrated Dell Remote Access Controller User's Guide (Benutzerhandbuch zum integrierten Dell Remote Access Controller) unter www.dell.com/poweredgemanuals. Device Settings (Geräteeinstellungen) Ermöglicht Ihnen die Konfiguration von Geräteeinstellungen für Geräte wie den Speicher-Controller oder die Netzwerkkarten. System-BIOS Um den Bildschirm System BIOS anzuzeigen, schalten Sie das System ein, drücken Sie F2 und klicken Sie auf System Setup Main Menu >...

  • Seite 37: Tabelle 13. Systeminformationen - Details

    Systeminformationen Um den Bildschirm Systeminformationen anzuzeigen, schalten Sie das System ein, drücken Sie F2 und klicken Sie auf System-Setup- Hauptmenü > System-BIOS > Systeminformationen. Tabelle 13. Systeminformationen – Details Option Beschreibung System Model Name (Name des Systemmodells) Gibt den Namen des Systemmodells an. System BIOS Version (BIOS-Version des Systems) Gibt die auf dem System installierte BIOS-Version an.

  • Seite 38: Tabelle 15. Details Zu Prozessoreinstellungen

    Prozessoreinstellungen Um den Bildschirm Prozessoreinstellungen anzuzeigen, schalten Sie das System ein, drücken Sie F2 und klicken Sie auf Hauptmenü des System-Setups > System-BIOS > Prozessoreinstellungen. Tabelle 15. Details zu Prozessoreinstellungen Option Beschreibung Logischer Prozessor Jeder Prozessorkern unterstützt bis zu zwei logische Prozessoren. Wenn die Option Logical Processor (Logischer Prozessor) auf Enabled (Aktiviert) gesetzt ist, zeigt das BIOS alle logischen Prozessoren an.

  • Seite 39: Tabelle 17. Sata-Einstellungen - Details

    Option Beschreibung Level 3 Cache (Level 3-Cache) Gibt die Gesamtgröße des L3-Caches an. Anzahl der Kerne Gibt die Anzahl der aktivierten Kerne je Prozessor an. Mikrocode Legt die Version des Prozessor-Microcodes fest. SATA-Einstellungen Um den Bildschirm SATA-Einstellungen anzuzeigen, schalten Sie das System ein, drücken Sie F2 und klicken Sie auf System-Setup- Hauptmenü...

  • Seite 40: Tabelle 19. Details Zu Boot Settings

    bezogenen Informationen sowie Serviceabrufen zu Start- und Laufzeit, die dem Betriebssystem und seinem Loader zur Verfügung stehen. Die folgenden Vorzüge sind verfügbar, wenn der Boot Mode (Startmodus) auf UEFI gesetzt ist: • Unterstützung für Laufwerkpartitionen mit mehr als 2 TB. •...

  • Seite 41: Netzwerkeinstellungen

    VORSICHT: Das Ändern des Startmodus kann dazu führen, dass das System nicht mehr startet, falls das Betriebssystem nicht im gleichen Startmodus installiert wurde. 3. Nachdem das System im gewünschten Startmodus gestartet wurde, installieren Sie das Betriebssystem in diesem Modus. ANMERKUNG: Damit ein Betriebssystem im UEFI-Startmodus installiert werden kann, muss es UEFI-kompatibel sein.

  • Seite 42: Tabelle 23. Details Zu Http Device N Settings

    Option Beschreibung Protokoll Gibt das Protokoll an, das für das PXE-Gerät verwendet wird. Diese Option ist auf IPv4 oder IPv6 eingestellt. In der Standardeinstellung ist diese Option auf Enabled (Aktiviert). VLAN Aktiviert VLAN für das PXE-Gerät. Diese Option ist standardmäßig auf Enable (Aktivieren) oder Disable (Deaktivieren) eingestellt.

  • Seite 43: Tabelle 26. Details Zu Integrierte Geräte

    Integrierte Geräte Wenn Sie den Bildschirm Integrierte Geräte anzeigen möchten, schalten Sie das System ein, drücken Sie F2 und klicken Sie auf Hauptmenü des System-Setups > System-BIOS > Integrierte Geräte. Tabelle 26. Details zu Integrierte Geräte Option Beschreibung User Accessible USB Ports Legt die benutzerzugängliche USB-Schnittstellen fest.

  • Seite 44: Tabelle 27. Details Zu Serielle Kommunikation

    Option Beschreibung PCIe Preferred IO Device Wenn diese Option auf Aktiviert festgelegt ist, können Sie die Adresse für Bus/ Gerät/Funktion (dezimal) angeben, um das Endgerät für das bevorzugte E/A-Gerät auszuwählen. Diese Option ist standardmäßig auf Disabled (Deaktiviert) eingestellt. SR-IOV Global Enable Aktiviert oder deaktiviert die BIOS-Konfiguration der Single Root I/O Virtualization (SR-IOV)-Geräte.

  • Seite 45: Tabelle 28. Systemprofileinstellungen - Details

    Option Beschreibung der BIOS-Standardeinstellungen aus dem BIOS-Setup-Dienstprogramm möglicherweise nicht immer auf die MUX-Einstellung von "Serial Device 1" (Serielles Gerät 1) zurückgesetzt. Failsafe Baud Rate Zeigt die ausfallsichere Baudrate für die Konsolenumleitung an. Das BIOS versucht, die Baudrate automatisch zu bestimmen. Diese ausfallsichere Baudrate wird nur verwendet, wenn der Versuch fehlschlägt, und der Wert darf nicht geändert werden.

  • Seite 46: Tabelle 29. Details Zu Systemsicherheit

    Option Beschreibung PCI ASPM L1 Link Power Aktiviert oder deaktiviert die PCI-ASPM-L1-Link-Stromverwaltung. In der Standardeinstellung ist Management diese Option auf Enabled (Aktiviert). Determinierungsschieber Legen Sie die Systemdeterminierung durch Power Determinierung (Strom-Determinierung) oder Performance Determinism (Leistungs-Determinierung) fest. Diese Option ist standardmäßig auf Leistungs-Determinierung eingestellt.

  • Seite 47: Betrieb Mit Aktiviertem Setup-Kennwort

    8. Drücken Sie die Taste „Esc“, um zum System--BIOS-Bildschirm zurückzukehren. Drücken Sie erneut „Esc“. In einer Meldung werden Sie aufgefordert, die Änderungen zu speichern. ANMERKUNG: Der Kennwortschutz wird erst wirksam, wenn das System neu gestartet wird. Verwendung von System- Kennwort zum Schutz Ihres System Info über diese Aufgabe Wenn ein Setup-Kennwort zugeordnet wurde, wird das Setup-Kennwort als alternatives Kennwort des System vom System zugelassen.

  • Seite 48: Tabelle 30. Details Zu Redundante Betriebssystemsteuerung

    Wird auch beim dritten Versuch nicht das korrekte Passwort eingegeben, zeigt das System die folgende Meldung an: Invalid Password! Number of unsuccessful password attempts: <x> System Halted! Must power down. Password Invalid. Number of unsuccessful password attempts: <x> Maximum number of password attempts exceeded.System halted.

  • Seite 49: Dienstprogramm Für Die Idrac-Einstellungen

    Option Beschreibung Asset Tag (Systemkennnummer) Zeigt die Systemkennnummer an und ermöglicht ihre Änderung zum Zweck der Sicherheit und Überwachung. Keyboard NumLock (Tastatur-Num- Ermöglicht das Festlegen, ob das System mit aktivierter oder deaktivierter Num- Sperre) Sperre startet. Diese Option ist standardmäßig auf On (Aktiviert) eingestellt. ANMERKUNG: Diese Option gilt nicht für Tastaturen mit 84 Tasten.

  • Seite 50: Pxe-Boot

    Tabelle 32. Start-Manager – Details Option Beschreibung Continue Normal Boot (Normalen Das System versucht, von den Geräten in der Startreihenfolge zu starten, beginnend Startvorgang fortsetzen) mit dem ersten Eintrag. Wenn der Startvorgang fehlschlägt, setzt das Gerät den Vorgang mit dem nächsten Gerät in der Startreihenfolge fort, bis ein Startvorgang erfolgreich ist oder keine weiteren Startoptionen vorhanden sind.

  • Seite 51: Installieren Und Entfernen Von Systemkomponenten

    Installieren und Entfernen von Systemkomponenten Sicherheitshinweise ANMERKUNG: Um Verletzungen zu vermeiden, heben Sie das System nicht selbst an, sondern lassen Sie sich von anderen helfen. WARNUNG: Durch das Öffnen oder Entfernen der System-Abdeckung bei eingeschaltetem System besteht die Gefahr eines Stromschlags. VORSICHT: Manche Reparaturarbeiten dürfen nur von qualifizierten Servicetechnikern durchgeführt werden.

  • Seite 52: Nach Der Arbeit Im Inneren Des Systems

    4. Nehmen Sie die Abdeckung des Systems ab. Nach der Arbeit im Inneren des Systems Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte 1. Bringen Sie die Systemabdeckung wieder an. 2. Falls zutreffend, installieren Sie das System im Rack. Weitere Informationen finden Sie im Schieneninstallationshandbuch für Ihre Schienenlösungen unter www.dell.com/ poweredgemanuals.

  • Seite 53: Frontblende Anbringen

    Abbildung 17. Frontblende entfernen Nächste Schritte Bringen Sie die Frontverkleidung wieder Frontblende anbringen Das Verfahren zum Anbringen der Frontblende mit und ohne LCD-Display ist identisch. Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Machen Sie den Schlüssel der Frontverkleidung ausfindig und entfernen Sie ihn. ANMERKUNG: Die Blende ist ein Teil des LCD-Blendenpakets.

  • Seite 54: Systemabdeckung

    Abbildung 18. Frontblende anbringen Systemabdeckung Systemabdeckung entfernen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus. 3. Trennen Sie das System von der Netzstromversorgung und den Peripheriegeräten. Schritte 1. Drehen Sie mit einem 1/4-Zoll-Flachkopfschraubendreher oder einem Kreuzschlitzschraubendreher Nr. 2 die Verriegelung gegen den Uhrzeigersinn in die geöffnete Position.

  • Seite 55: Systemabdeckung Anbringen

    Abbildung 19. Systemabdeckung entfernen Nächste Schritte Bringen Sie die Systemabdeckung wieder Systemabdeckung anbringen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. 3. Stellen Sie sicher, dass alle internen Kabel angeschlossen und korrekt geführt sind und keine Werkzeuge oder zusätzliche Bauteile im System zurückbleiben.

  • Seite 56: Laufwerk-Rückwandplatinenabdeckung

    Abbildung 20. Systemabdeckung anbringen Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Laufwerk-Rückwandplatinenabdeckung Laufwerkrückwandplatinenabdeckung entfernen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.

  • Seite 57: Laufwerkrückwandplatinenabdeckung Installieren

    Abbildung 21. Laufwerkrückwandplatinenabdeckung entfernen Nächste Schritte Bringen Sie die Abdeckung der Laufwerkrückwandplatine wieder Laufwerkrückwandplatinenabdeckung installieren Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte 1. Richten Sie die Abdeckung der Laufwandrückwandplatine auf die Führungsschlitze am System aus. 2. Schieben Sie die Abdeckung der Laufwandrückwandplatine in Richtung der Rückseite des Systems, bis sie einrastet. Installieren und Entfernen von Systemkomponenten...

  • Seite 58: Bedienfeld

    Abbildung 22. Laufwerkrückwandplatinenabdeckung installieren Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Bedienfeld Entfernen des rechten Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems..

  • Seite 59: Installieren Des Rechten Bedienfelds

    Abbildung 23. Entfernen des rechten Bedienfelds Nächste Schritte Bauen Sie das rechte Bedienfeld wieder ein.. Installieren des rechten Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.

  • Seite 60: Entfernen Des Linken Bedienfelds

    Abbildung 24. Installieren des rechten Bedienfelds Nächste Schritte Installieren Sie die Halterung der Seitenwand. Installieren Sie die Kühlungslüfterbaugruppe. Installieren der Laufwerk-Rückwandplatinenabdeckung. Bauen Sie das Kühlgehäuse ein (falls entfernt). 5. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems.

  • Seite 61: Installieren Des Linken Bedienfelds

    3. Greifen Sie das linke Bedienfeldkabel und schieben Sie das linke Bedienfeld aus dem System heraus. ANMERKUNG: Merken Sie sich, wie das Kabel verlegt ist, wenn Sie das rechte Bedienfeld aus dem System entfernen. ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz.

  • Seite 62: Luftstromverkleidung

    Abbildung 26. Installieren des linken Bedienfelds Nächste Schritte Installieren Sie die Halterung der Seitenwand. Installieren Sie die Kühlungslüfterbaugruppe. Installieren der Laufwerk-Rückwandplatinenabdeckung. Bauen Sie das Kühlgehäuse ein (falls entfernt). 5. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems.

  • Seite 63: Luftstromverkleidung Einbauen

    Abbildung 27. Entfernen des Kühlgehäuses Nächste Schritte Bauen Sie das Kühlgehäuse wieder ein. Luftstromverkleidung einbauen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Schritte 1. Richten Sie den Schlitz des Kühlgehäuses auf den Abstandshalter am System aus. 2.

  • Seite 64: Kühllüfter

    Abbildung 28. Luftstromverkleidung einbauen Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Kühllüfter Entfernen der Lüftergehäusebaugruppe Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems..

  • Seite 65: Installieren Der Baugruppe Des Lüftergehäuses

    Abbildung 29. Entfernen der Lüftergehäusebaugruppe Nächste Schritte Installieren Sie die Lüftergehäusebaugruppe. Installieren der Baugruppe des Lüftergehäuses Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. VORSICHT: Stellen Sie sicher, dass die Kabel im System ordnungsgemäß angebracht und mit der Kabelhalteklammer befestigt sind, bevor Sie die Lüftergehäusebaugruppe einbauen. Nicht korrekt verlegte Kabel können beschädigt werden.

  • Seite 66: Entfernen Eines Kühlungslüfters

    Abbildung 30. Installieren der Baugruppe des Lüftergehäuses Nächste Schritte Bauen Sie das Kühlgehäuse ein (falls entfernt). 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Entfernen eines Kühlungslüfters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2.

  • Seite 67: Einsetzen Eines Kühlungslüfters

    Abbildung 31. Entfernen eines Kühlungslüfters Nächste Schritte Setzen Sie den Kühlungslüfter wieder ein. Einsetzen eines Kühlungslüfters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Schritte Richten Sie den Kühlungslüfter aus und schieben Sie ihn in die Kühlungslüfterbaugruppe, bis der Lüfter einrastet.

  • Seite 68: Seitenwandhalterung

    Abbildung 32. Einsetzen eines Kühlungslüfters Nächste Schritte Bauen Sie das Kühlgehäuse ein (falls entfernt). 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Seitenwandhalterung Entfernen der Halterung der Seitenwand Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2.

  • Seite 69: Installieren Der Halterung Der Seitenwand

    Abbildung 33. Entfernen der Halterung der Seitenwand Nächste Schritte Setzen Sie die Halterung der Seitenwand wieder ein. Installieren der Halterung der Seitenwand Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems..

  • Seite 70: Laufwerke

    Abbildung 34. Installieren der Halterung der Seitenwand Nächste Schritte Setzen Sie die Lüfterbaugruppe ein. Bauen Sie das Kühlgehäuse ein (falls entfernt). Bringen Sie die Rückwandplatinenabdeckung 4. Falls zutreffend, installieren Sie die Frontblende. 5. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems..

  • Seite 71: Einsetzen Eines Laufwerkplatzhalters

    Abbildung 35. Entfernen eines Laufwerkplatzhalters Nächste Schritte Setzen Sie den Laufwerkplatzhalter wieder ein. Einsetzen eines Laufwerkplatzhalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Entfernen Sie gegebenenfalls die Frontblende. Schritte Schieben Sie die Laufwerkplatzhalter in den Laufwerksteckplatz, bis die Entriegelungstaste einrastet. Abbildung 36.

  • Seite 72: Laufwerkträger Einsetzen

    VORSICHT: Bevor Sie versuchen, bei laufendem System ein Laufwerk zu entfernen oder einzusetzen, vergewissern Sie sich in der Dokumentation zur Speicher-Controllerkarte, dass der Hostadapter korrekt für das Entfernen und Einsetzen von Laufwerken konfiguriert ist. VORSICHT: Zur Vermeidung von Datenverlust müssen Sie sicherstellen, dass Ihr Betriebssystem die Installation von Laufwerken unterstützt.

  • Seite 73: Laufwerk Aus Laufwerkträger Entfernen

    ANMERKUNG: Wenn ein Hot-Swap-fähiges Ersatzlaufwerk bei eingeschaltetem System eingesetzt wird, beginnt automatisch die Neuerstellung des Laufwerks. Stellen Sie sicher, dass das Ersatzlaufwerk keine Daten enthält. Sämtliche Daten auf dem Ersatzlaufwerk gehen unmittelbar nach dem Einsetzen des Laufwerks verloren. ANMERKUNG: Stellen Sie sicher, dass sich der Entriegelungsgriff des Laufwerkträgers in der geöffneten Position befindet, bevor Sie den Träger in den Steckplatz einsetzen.

  • Seite 74: Einsetzen Des Laufwerks In Den Laufwerkträger

    Abbildung 39. Laufwerk aus Laufwerkträger entfernen Nächste Schritte Setzen Sie das Laufwerk in den Laufwerkträger. Einsetzen des Laufwerks in den Laufwerkträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Entfernen Sie gegebenenfalls die Frontblende. Entfernen Sie den Laufwerkplatzhalter. Schritte 1. Setzen Sie das Laufwerk so in den Laufwerkträger ein, dass der Laufwerkanschluss zur Rückseite des Trägers zeigt. 2.

  • Seite 75: Laufwerkrückwandplatine

    Hier sind die unterstützten Laufwerkrückwandplatinen aufgeführt. Die Unterstützung hängt von der jeweiligen Konfiguration des Systems Tabelle 33. Unterstützte Rückwandplatinenoptionen System- Unterstützte Festplattenoptionen (x8) 3,5-Zoll-SAS/SATA-Rückwandplatine 3,5-Zoll-SAS- oder -SATA-Rückwandplatine (x12) PowerEdge R7525 2,5-Zoll-SAS/SATA- oder -NVMe-Rückwandplatine (x8) 2,5-Zoll-SAS- oder -SATA-Rückwandplatine (x16) 2,5-Zoll (x24)-NVMe-Rückwandplatine Abbildung 41. 8 x 3,5-Zoll-Laufwerkrückwandplatine 1. BP_PWR_1 (Stromversorgungskabel der Rückwandplatine und Signalkabel zu Systemplatine)

  • Seite 76: Abbildung 42. 12 X 3,5-Zoll-Laufwerkrückwandplatine

    Abbildung 42. 12 x 3,5-Zoll-Laufwerkrückwandplatine 1. BP_DST_SB1 2. BP_PWR_1 (Stromversorgungskabel der Rückwandplatine und Signalkabel zu Systemplatine) 3. BP_DST_SA1 Abbildung 43. 16 x 2,5-Zoll-Laufwerkrückwandplatine 1. DST_SAS 2 2. DST_PWR_1 (Stromversorgungskabel der Rückwandplatine und Signalkabel zu Systemplatine) 3. BP_PWR_CTRL (Stromversorgungs- und Steuersignal des 4.

  • Seite 77: Laufwerkrückwandplatine Entfernen

    Laufwerkrückwandplatine entfernen Voraussetzungen VORSICHT: Um Schäden an den Laufwerken und der Rückwandplatine zu vermeiden, müssen Sie die Laufwerke aus dem System entfernen, bevor Sie die Rückwandplatine entfernen. VORSICHT: Notieren Sie sich die Nummern der einzelnen Laufwerke und vermerken Sie sie vor dem Entfernen auf den jeweiligen Laufwerken, damit sie wieder an der gleichen Position eingesetzt werden können.

  • Seite 78: Laufwerkrückwandplatine Installieren

    Laufwerkrückwandplatine installieren Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. Entfernen Sie die Abdeckung der Rückwandplatine. 4. Falls installiert, entfernen Sie das Kühlgehäuse. Entfernen Sie alle Laufwerke.

  • Seite 79: Kabelführung

    7. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Kabelführung Abbildung 47. 12 x 3,5 Zoll Abbildung 48. 8 x 3,5 Zoll Installieren und Entfernen von Systemkomponenten...

  • Seite 80: Abbildung 49. 16 X 2,5 Zoll

    Abbildung 49. 16 x 2,5 Zoll Abbildung 50. 24 x 2,5 Zoll mit NVMe Installieren und Entfernen von Systemkomponenten...

  • Seite 81: Abbildung 51. 12 X 3,5 Zoll Mit Rückseitigen Festplattenlaufwerken

    Abbildung 51. 12 x 3,5 Zoll mit rückseitigen Festplattenlaufwerken Abbildung 52. 12 x 3,5 Zoll mit NVMe Installieren und Entfernen von Systemkomponenten...

  • Seite 82: Hinteres Laufwerksgehäuse

    Abbildung 53. 8 x 2,5 Zoll rückseitigen NVMe-Laufwerken Abbildung 54. 8 x 2,5 Zoll mit NVMe Hinteres Laufwerksgehäuse Entfernen des hinteren Laufwerksgehäuses Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems..

  • Seite 83: Installieren Des Hinteren Laufwerksgehäuses

    Entfernen Sie alle Laufwerke. 4. Trennen Sie alle an das hintere Laufwerksgehäuse angeschlossenen Kabel. 5. Entfernen Sie den Erweiterungskarten-Riser, wenn dieser installiert ist. Schritte 1. Lösen Sie die unverlierbaren Schrauben, mit denen das hintere Laufwerksgehäuse am System befestigt ist. 2. Drücken Sie auf die Lasche des Führungslochs, um das hintere Laufwerksgehäuse aus dem System zu lösen, und heben Sie das hintere Laufwerksgehäuse aus dem System heraus.

  • Seite 84: Perc-Frontmodul

    Abbildung 56. Installieren des hinteren Laufwerksgehäuses Nächste Schritte 1. Installieren Sie ggf. den Erweiterungskarten-Riser wieder. 2. Schließen Sie alle Kabel am hinteren Laufwerksgehäuse an. Installieren Sie sämtliche Laufwerke. 4. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems.

  • Seite 85: Installieren Des Vorderseitig Montierten Perc-Frontmoduls

    Abbildung 57. Entfernen des vorderseitig montierten PERC-Frontmoduls Nächste Schritte Setzen Sie das vorderseitig montierte PERC-Frontmodul wieder ein. Installieren des vorderseitig montierten PERC- Frontmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.

  • Seite 86: Entfernen Des Rückseitig Montierten Perc-Frontmoduls

    Abbildung 58. Installieren des vorderseitig montierten PERC-Frontmoduls Nächste Schritte 1. Schließen Sie alle erforderlichen Kabel wieder an. Bauen Sie das Kühlgehäuse ein (falls entfernt). Installieren der Laufwerk-Rückwandplatinenabdeckung. 4. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Entfernen des rückseitig montierten PERC-Frontmoduls Voraussetzungen 1.

  • Seite 87: Installieren Des Rückseitig Montierten Perc-Frontmoduls

    Abbildung 59. Entfernen des rückseitig montierten PERC-Frontmoduls Nächste Schritte Setzen Sie das rückseitig montierte PERC-Frontmodul wieder ein. Installieren des rückseitig montierten PERC-Frontmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.

  • Seite 88: Systemspeicher

    Systemspeicher Richtlinien für Systemspeicher Das PowerEdge R7525-System unterstützt DDR4-registrierte DIMMs (RDIMMs) und lastreduzierte DIMMs (LRDIMMs). Im Systemspeicher sind Anweisungen enthalten, die vom Prozessor gestartet werden. Der Systemspeicher ist aufgeteilt in acht Kanäle pro Prozessor (zwei Speichersockel pro Kanal), 16 Speichersockel pro Prozessor und 32 Speichersockel pro System.

  • Seite 89: Abbildung 61. Speicherkanäle

    Abbildung 61. Speicherkanäle Die Speicherkanäle sind folgendermaßen organisiert: Tabelle 34. Speicherkanäle Prozessor Kanal A Kanal B Kanal C Kanal D Kanal E Kanal F Kanal G Kanal H Prozessor 1 Steckplät Steckplätz Steckplätze Steckplätze Steckplätze Steckplätze Steckplätze A4 Steckplätze A3 ze A6 und e A5 und A2 und A10...

  • Seite 90: Allgemeine Richtlinien Zur Installation Von Speichermodulen

    Allgemeine Richtlinien zur Installation von Speichermodulen Um eine optimale Leistung des Systems zu gewährleisten, sollten Sie bei der Konfiguration des Systemspeichers die nachfolgend beschriebenen allgemeinen Richtlinien beachten. Wenn die Arbeitsspeicherkonfiguration Ihres Systems diesen Richtlinien nicht entspricht, startet das System möglicherweise nicht, reagiert während der Arbeitsspeicherkonfiguration möglicherweise plötzlich nicht mehr oder stellt möglicherweise nur eingeschränkte Arbeitsspeicherkapazität zur Verfügung.

  • Seite 91: Tabelle 37. Unterstützte Nps-Modi Nach Prozessoren

    Non-Uniform Memory Access (NUMA) ist ein Speicherdesign, das für Multi-Processing verwendet wird, wobei die Speicherzugriffszeit davon abhängt, wo in Bezug zum Prozessor sich der Speicher befindet. NUMA bedeutet, dass ein Prozessor schneller auf seinen eigenen lokalen Speicher als den nicht lokalen Speicher zugreifen kann. NUMA-Nodes pro Sockel (NPS) ist eine neue zusätzliche Funktion, die Ihnen die Konfiguration der Speicher-NUMA-Domains pro Sockel ermöglicht.

  • Seite 92: Tabelle 38. Optimale Nps-Konfiguration

    Tabelle 38. Optimale NPS-Konfiguration Anzahl der DIMMs pro Prozessor • Die empfohlene NPS-Einstellung wird durch X gekennzeichnet, die für eine optimale Leistung steht. • NPS0 ist nur für Systeme mit zwei Prozessoren verfügbar und ist die bevorzugte Einstellung. • Die NPS-Einstellung, die leer ist, ist nicht funktionsfähig. Zeigt jedoch eine nicht optimale Performance an. •...

  • Seite 93: Entfernen Eines Speichermoduls

    • Hierbei werden alle 16 Kanäle in einem System mit zwei Prozessoren verschachtelt. • Alle vier Kanäle in einem System benötigen Belegung mit gleichen Speichermodulen. • Systeme mit zwei Prozessoren erstellen einen einzigen NUMA-Knoten für das System. Entfernen eines Speichermoduls Voraussetzungen 1.

  • Seite 94: Abbildung 63. Installieren Eines Speichermoduls

    Schritte 1. Machen Sie den entsprechenden Speichermodulsockel ausfindig. VORSICHT: Fassen Sie jedes Speichermodul nur an den Kartenrändern an und achten Sie darauf, die Mitte des Speichermoduls oder die metallenen Anschlusskontakte nicht zu berühren. 2. Wenn ein Speichermodul im Sockel installiert ist, entfernen Sie es. 3.

  • Seite 95: Prozessor Und Kühlkörper

    Prozessor und Kühlkörper Entfernen eines Kühlkörpers Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. 3. Falls installiert, entfernen Sie das Kühlgehäuse. WARNUNG: Kühlkörper und Prozessor sind auch nach dem Ausschalten des Systems eine Zeit lang zu heiß zum Anfassen.

  • Seite 96: Entfernen Des Prozessors

    Entfernen des Prozessors Voraussetzungen WARNUNG: Der Kühlkörper ist auch nach dem Ausschalten des Systems möglicherweise eine Zeit lang zu heiß zum Anfassen. Lassen Sie den Kühlkörper abkühlen, bevor Sie ihn entfernen. 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems..

  • Seite 97: Abbildung 66. Anheben Des Schienenrahmens

    Abbildung 66. Anheben des Schienenrahmens 3. Ziehen Sie den Prozessorträger an der blauen Halterung aus dem Rahmen. Abbildung 67. Entfernen des Prozessorträgers Nächste Schritte Setzen Sie den Prozessor wieder ein. Installieren und Entfernen von Systemkomponenten...

  • Seite 98: Einbauen Des Prozessors

    Einbauen des Prozessors Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie den Kühlkörper. Schritte 1. Halten Sie die blaue Halterung des Prozessorfachs fest und schieben Sie das Fach in den Schienenrahmen des Prozessorsockels ein, bis es einrastet.

  • Seite 99: Abbildung 69. Schließen Des Rahmens

    Abbildung 69. Schließen des Rahmens 3. Befestigen Sie die Kraftplatte am Prozessorsockel, indem Sie die Schrauben der Reihe nach (1, 2, 3) anziehen. Wenn alle drei Schrauben vollständig eingedreht sind, wird der Sockel aktiviert. Die drei Schrauben werden mit einem Drehmoment von 12,0 ± 1,2 lbf- in angezogen.

  • Seite 100: Einsetzen Des Kühlkörpers

    2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Einsetzen des Kühlkörpers Voraussetzungen Nehmen Sie den Kühlkörper nur dann vom Prozessor ab, wenn Sie den Prozessor oder die Systemplatine austauschen möchten. Der Kühlkörper verhindert eine Überhitzung des Prozessors. 1.

  • Seite 101: Erweiterungskarten Und Erweiterungskarten-Riser

    Riser nicht unterstützt wird oder fehlt. Dies verhindert nicht, dass sich das System dennoch einschalten lässt. Wenn jedoch eine F1/F2-Pause mit einer Fehlermeldung auftritt, finden Sie weitere Informationen im Abschnitt Troubleshooting für Erweiterungskarten im Troubleshooting-Handbuch Dell EMC PowerEdge-Server unter www.dell.com/poweredgemanuals.

  • Seite 102: Tabelle 40. Konfiguration 0 - Kein Riser

    Erweiterungskarten- PCIe-Steckplätze Prozessoranschluss Höhe Baulänge Steckplat Riser zbreite Steckplatz 6 Prozessor 2 Steckplatz 4 Riser 3 Prozessor 2 Volle Bauhöhe Halbe Baulänge Steckplatz 5 Slot 7 Riser 4 Prozessor 2 Volle Bauhöhe Halbe Baulänge Steckplatz 8 ANMERKUNG: Die Erweiterungskartensteckplätze sind nicht hot-swap-fähig. Die folgende Tabelle enthält Vorschläge für die Installation von Erweiterungskarten hinsichtlich bestmöglicher Kühlung und mechanischer Unterbringung.

  • Seite 103: Tabelle 42. Konfiguration 2: R1B + R4B

    Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Intel (NIC: 10 Gb) 1, 2 Broadcom (NIC: 10 Gb) 1, 2 QLogic (NIC: 10 Gb) 1, 2 Intel (NIC: 1 Gb) 1, 2 Broadcom (NIC: 1 Gb) 1, 2 Samsung (PCIE-SSD) 1, 2 Intel (PCIE-SSD) 1, 2 Dell PERC-Adapter...

  • Seite 104: Tabelle 43. Konfiguration 3: R1A + R2A + R3A + R4A

    Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Emulex (HBA: FC16) 1, 2, 7 QLogic (HBA: FC16) 1, 2, 7 Intel (NIC: 10 Gb) 1, 2, 7 Broadcom (NIC: 10 Gb) 1, 2, 7 QLogic (NIC: 10 Gb) 1, 2, 7 Intel (NIC: 10 Gb) 1, 2, 7 Intel (NIC: 1 Gb) 1, 2, 7...
  • Seite 105 Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Intel (NIC: 25 Gb – Low Profile) 3, 6 Mellanox (NIC: 25 Gb – Volle Bauhöhe) 2, 5, 7 Mellanox (NIC: 25 Gb – Low Profile) 3, 6 SolarFlare (NIC: 25 Gb – Volle Bauhöhe) 2, 5, 7 SolarFlare (NIC: 25 Gb –...

  • Seite 106: Tabelle 44. Konfiguration 4: R1B + R2A + R3B + R4B

    Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Dell Front PERC Interner Steckplatz Broadcom (OCP: 25 Gb) Interner Steckplatz QLogic (OCP: 25 Gb) Interner Steckplatz Mellanox (OCP 25 Gb) Interner Steckplatz SolarFlare (OCP: 25 Gb) Interner Steckplatz Intel (OCP: 25 Gb) Interner Steckplatz Intel (OCP: 10 Gb) Interner Steckplatz Broadcom (OCP: 10 Gb)

  • Seite 107: Tabelle 45. Konfiguration 5: R1B + R2B + R3A + R4B

    Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Intel (NIC: 10 Gb – Volle Bauhöhe) 4, 5, 1, 2, 7 Intel (NIC: 10 Gb – Low Profile) 3, 6 Broadcom (NIC: 10 Gb – Volle Bauhöhe) 4, 5, 1, 2, 7 Broadcom (NIC: 10 Gb – Low Profile) 3, 6 QLogic (NIC: 10 Gb –...
  • Seite 108 Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Mellanox (NIC: 100 Gb – Low Profile) 3, 6 Intel (NIC: 25 Gb – Volle Bauhöhe) 1, 2, 5, 7 Mellanox (NIC: 25 Gb – Volle Bauhöhe) 1, 2, 5, 7 Mellanox (NIC: 25 Gb – Low Profile) 3, 6 SolarFlare (NIC: 25 Gb –...

  • Seite 109: Tabelle 46. Konfiguration 6: R1C + R2A + R3A + R4C

    Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Broadcom (OCP: 1 Gb) Interner Steckplatz Intel (OCP: 1 Gb) Interner Steckplatz Tabelle 46. Konfiguration 6: R1C + R2A + R3A + R4C Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Dell seriell 4, 8 NVIDIA (GPU – Low Profile) 3, 6 NVIDIA (GPU –...

  • Seite 110: Tabelle 47. Konfiguration 7: R1D + R2A + R3B + R4D

    Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Intel (NIC: 10 Gb – Low Profile) 3, 6 Intel (NIC: 1 Gb – Volle Bauhöhe) 1, 2, 5, 7, 8 Intel (NIC: 1 Gb – Low Profile) 3, 6 Broadcom (NIC: 1 Gb – Volle Bauhöhe) 1, 2, 5, 7, 8 Broadcom (NIC: 1 Gb –...
  • Seite 111 Kartentyp Steckplatzpriorität Maximale Anzahl an Karten SolarFlare (NIC: 25 Gb – Volle Bauhöhe) 4, 5 SolarFlare (NIC: 25 Gb – Low Profile) 3, 6 Broadcom (NIC: 25 Gb – Volle Bauhöhe) 4, 5 Broadcom (NIC: 25 Gb – Low Profile) 3, 6 QLogic (NIC: 25 Gb –...

  • Seite 112: Tabelle 48. Konfiguration 8: R1A + R2A + R4A

    Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Intel (OCP: 10 Gb) Interner Steckplatz Broadcom (OCP: 10 Gb) Interner Steckplatz QLogic (OCP: 10 Gb) Interner Steckplatz Broadcom (OCP: 1 Gb) Interner Steckplatz Intel (OCP: 1 Gb) Interner Steckplatz Tabelle 48. Konfiguration 8: R1A + R2A + R4A Kartentyp Steckplatzpriorität Maximale Anzahl an Karten...

  • Seite 113: Tabelle 49. Konfiguration 9: R1B + R2A + R4B

    Kartentyp Steckplatzpriorität Maximale Anzahl an Karten QLogic (NIC: 10 Gb – Low Profile) 3, 6 Intel (NIC: 10 Gb – Volle Bauhöhe) 2, 7 Intel (NIC: 10 Gb – Low Profile) 3, 6 Intel (NIC: 1 Gb – Volle Bauhöhe) 2, 7 Intel (NIC: 1 Gb –...
  • Seite 114 Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Mellanox (NIC: 25 Gb – Volle Bauhöhe) 1, 2, 7 Mellanox (NIC: 25 Gb – Low Profile) 3, 6 SolarFlare (NIC: 25 Gb – Volle Bauhöhe) 1, 2, 7 SolarFlare (NIC: 25 Gb – Low Profile) 3, 6 Broadcom (NIC: 25 Gb –...

  • Seite 115: Entfernen Des Erweiterungskarten-Risers

    Kartentyp Steckplatzpriorität Maximale Anzahl an Karten SolarFlare (OCP: 25 Gb) Interner Steckplatz Intel (OCP: 25 Gb) Interner Steckplatz Intel (OCP: 10 Gb) Interner Steckplatz Broadcom (OCP: 10 Gb) Interner Steckplatz QLogic (OCP: 10 Gb) Interner Steckplatz Broadcom (OCP: 1 Gb) Interner Steckplatz Intel (OCP: 1 Gb) Interner Steckplatz...

  • Seite 116: Abbildung 74. Entfernen Des Erweiterungskarten-Risers (Riser 2)

    Abbildung 74. Entfernen des Erweiterungskarten-Risers (Riser 2) 3. Riser 3: Lösen Sie die unverlierbare Schraube, drücken Sie auf die blaue Lasche und heben Sie den Erweiterungskarten-Riser an den Rändern aus dem Riser-Anschluss auf der Systemplatine. Abbildung 75. Entfernen des Erweiterungskarten-Risers (Riser 3) 4.

  • Seite 117: Installieren Des Erweiterungskarten-Risers

    Abbildung 76. Entfernen des Erweiterungskarten-Risers (Riser 4) Nächste Schritte Setzen Sie den Erweiterungskarten-Riser wieder ein. Installieren des Erweiterungskarten-Risers Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.

  • Seite 118: Abbildung 77. Installieren Des Erweiterungskarten-Risers (Riser 1)

    Abbildung 77. Installieren des Erweiterungskarten-Risers (Riser 1) Abbildung 78. Installieren des Erweiterungskarten-Risers (Riser 2) Installieren und Entfernen von Systemkomponenten...

  • Seite 119: Abbildung 79. Installieren Des Erweiterungskarten-Risers (Riser 3)

    Abbildung 79. Installieren des Erweiterungskarten-Risers (Riser 3) Abbildung 80. Installieren des Erweiterungskarten-Risers (Riser 4) Nächste Schritte 1. Schließen Sie gegebenenfalls die Kabel erneut an die Erweiterungskarte an. Installieren und Entfernen von Systemkomponenten...

  • Seite 120: Entfernen Einer Erweiterungskarte Aus Dem Erweiterungskarten-Riser

    2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. 3. Installieren Sie alle erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben. Entfernen einer Erweiterungskarte aus dem Erweiterungskarten-Riser Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2.

  • Seite 121: Installieren Einer Erweiterungskarte Im Erweiterungskarten-Riser

    Abbildung 82. Einsetzen des Abdeckblechs Nächste Schritte 1. Falls zutreffend, installieren Sie eine Erweiterungskarte im Erweiterungskarten-Riser. Installieren einer Erweiterungskarte im Erweiterungskarten-Riser Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.

  • Seite 122: Optionaler Serieller Com-Port

    Abbildung 83. Entfernen des Abdeckblechs 3. Fassen Sie die Erweiterungskarte an den Rändern an und richten Sie den Kartenrandverbinder mit dem Erweiterungskartenanschluss aus. 4. Drücken Sie den Platinenstecker fest in den Erweiterungskartenanschluss, bis die Karte vollständig eingesetzt ist. 5. Schließen Sie den Erweiterungskarten-Rückhalteriegel der Erweiterungskarte. 6.

  • Seite 123: Entfernen Des Seriellen Com-Ports

    Entfernen des seriellen COM-Ports Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. Entfernen Sie den Erweiterungskarten-Riser. 4. Trennen Sie das Kabel des seriellen COM-Ports vom Anschluss auf der hinteren E/A-Platine. Schritte 1.

  • Seite 124: Einbauen Des Idsdm-Moduls

    Schritte Greifen Sie die blaue Zuglasche und heben Sie das IDSDM-Modul aus dem System. Abbildung 85. Entfernen des IDSDM-Moduls Nächste Schritte Setzen Sie das IDSDM-Modul wieder ein.. Einbauen des IDSDM-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.

  • Seite 125: Microsd-Karte

    Abbildung 86. Einbauen des IDSDM-Moduls Nächste Schritte Setzen Sie die MicroSD-Karten ein. ANMERKUNG: Setzen Sie die microSD-Karten wieder in dieselben Steckplätze ein. Orientieren Sie sich dabei an den Beschriftungen, die Sie beim Entfernen auf den Karten angebracht haben. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems.

  • Seite 126: Einsetzen Der Microsd-Karte

    Abbildung 87. Entfernen der Mikro-SD-Karte Nächste Schritte Setzen Sie die microSD-Karten wieder ein. Einsetzen der MicroSD-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. ANMERKUNG: Stellen Sie bei Verwendung einer MicroSD-Karte in Ihrem System sicher, dass die Option Internal SD Card Port (Anschluss für die interne SD-Karte) im System-Setup aktiviert ist.

  • Seite 127: M.2-Ssd-Modul

    Abbildung 88. Einsetzen der MicroSD-Karte Nächste Schritte Installieren Sie das IDSDM-Modul.. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. M.2-SSD-Modul Entfernen des M.2-SSD-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems..

  • Seite 128: Einbauen Des M.2-Ssd-Moduls

    Abbildung 89. Entfernen des M.2-SSD-Moduls Nächste Schritte Setzen Sie das M.2-SSD-Modul wieder ein. Einbauen des M.2-SSD-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. 3. Entfernen Sie die BOSS-Karte. Das Verfahren zum Entfernen der BOSS-Karte ähnelt dem Verfahren zum Entfernen der Erweiterungskarte aus dem Erweiterungskarten-Riser.

  • Seite 129: Systembatterie

    Abbildung 90. Einbauen des M.2-SSD-Moduls Nächste Schritte 1. Installieren Sie die BOSS-Karte. Das Verfahren zum Installieren der BOSS-Karte ähnelt dem Verfahren zum Installieren der Erweiterungskarte im Erweiterungskarten-Riser. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems.. Systembatterie Austauschen der Systembatterie Voraussetzungen...

  • Seite 130: Abbildung 91. Entfernen Der Systembatterie

    Abbildung 91. Entfernen der Systembatterie 2. So installieren Sie eine neue Systembatterie: a) halten Sie die Batterie mit dem positiven Pol nach oben und schieben sie unter die Sicherungshalterungen. b) Drücken Sie den Akku in den Anschluss, bis sie einrastet. Abbildung 92.

  • Seite 131: Optionale Interne Usb-Karte

    d. Lassen Sie das System für mindestens eine Stunde aus dem Gehäuse ausgebaut, um die neu eingebaute Batterie zu testen. e. Bauen Sie das System in das Gehäuse nach einer Stunde wieder ein. f. Rufen Sie das System-Setup auf. Wenn Datum und Uhrzeit immer noch falsch sind, lesen Sie den Abschnitt Wie Sie Hilfe bekommen.

  • Seite 132: Installieren Der Internen Usb-Karte

    Installieren der internen USB-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie den Erweiterungskarten-Riser. Schritte 1. Verbinden Sie den USB-Schlüssel mit der internen USB-Karte. 2.

  • Seite 133: Installieren Des Eingriffsschaltermoduls

    Schritte 1. Trennen Sie das Kabel des Eingriffsschalters vom Anschluss auf der hinteren E/A-Platine. 2. Lösen Sie mit einem Kreuzschlitzschraubendreher Nr. 2 die Schraube am Eingriffsschaltermodul. 3. Schieben Sie das Eingriffsschaltermodul aus dem Steckplatz am System. ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz.

  • Seite 134: Optionale Ocp-Karte

    Abbildung 96. Installieren des Eingriffsschaltermoduls Nächste Schritte Installieren Sie den Erweiterungskarten-Riser. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Optionale OCP-Karte Entfernen der OCP-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems..

  • Seite 135: Installieren Der Ocp-Karte

    Abbildung 97. Entfernen der OCP-Karte 4. Wenn die OCP-Karte nicht ausgetauscht wird, setzen Sie ein Abdeckblech ein. Abbildung 98. Einsetzen des Abdeckblechs Nächste Schritte Setzen Sie die OCP-Karte wieder ein. Installieren der OCP-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Installieren und Entfernen von Systemkomponenten...

  • Seite 136: Abbildung 99. Entfernen Des Abdeckblechs

    2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. Entfernen Sie den Erweiterungskarten-Riser. Schritte 1. Entfernen Sie gegebenenfalls das Abdeckblech. Abbildung 99. Entfernen des Abdeckblechs 2. Öffnen Sie den blauen Riegel auf der Systemplatine. 3.

  • Seite 137: Netzteil

    Abbildung 100. Installieren der OCP-Karte Nächste Schritte Installieren Sie den Erweiterungskarten-Riser 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Netzteil ANMERKUNG: Beim Ersetzen des Hot-Swap-fähigen Netzteils nach dem nächsten Serverstart; das neue Netzteil wird automatisch auf die gleiche Firmware und Konfiguration wie das zuvor installierte aktualisiert. Weitere Informationen Handbuch für Lifecycle Controller unter über die Konfiguration von Ersatzteilen finden Sie im www.dell.com/...

  • Seite 138: Entfernen Eines Netzteilplatzhalters

    Entfernen eines Netzteilplatzhalters Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte Heben Sie den Platzhalter aus dem System heraus. VORSICHT: Um eine ordnungsgemäße Kühlung zu gewährleisten, muss der Netzteilplatzhalter im zweiten Netzeilschacht in einer nicht redundanten Konfiguration installiert sein. Entfernen Sie den Netzteilplatzhalter nur, wenn Sie ein zweites Netzteil einsetzen.

  • Seite 139: Netzteil Installieren

    Abbildung 101. Netzteil entfernen Nächste Schritte Setzen Sie das Netzteil wieder ein oder installieren Sie den Netzteilplatzhalter. Netzteil installieren Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Stellen Sie bei Systeme, die redundante Netzteile unterstützen, sicher, dass beide Netzteile vom gleichen Typ sind und die maximale Ausgangsleistung identisch ist.

  • Seite 140: Modul Vertrauenswürdige Plattform

    Nächste Schritte 1. Falls Sie den Kabelführungsarm entriegelt oder entfernt haben, setzen Sie ihn wieder ein bzw. verriegeln Sie ihn wieder. Weitere Informationen über das Kabelmanagement beim Entfernen oder Installieren von Netzteilen, während sich das System im Rack befindet, finden Sie in der Dokumentation zum Zubehör für das Kabelmanagement unter www.dell.com/poweredgemanuals. 2.

  • Seite 141: Initialisieren Des Tpm Für Benutzer

    Abbildung 103. Installieren des TPM-Moduls Initialisieren des TPM für Benutzer Schritte 1. Initialisieren Sie das TPM. Weitere Informationen finden Sie unter Initialisieren des TPM für Benutzer. 2. Die TPM Status (TPM-Status) ändert sich zu Enabled (Aktiviert). Initialisieren des TPM 1.2 für Benutzer Schritte 1.

  • Seite 142: Abbildung 104. Position Der Schrauben Der Systemplatine

    erstellen. Diesen Wiederherstellungsschlüssel sollten Sie unbedingt erstellen und sicher speichern. Sollte es einmal erforderlich sein, die Systemplatine zu ersetzen, müssen Sie zum Neustarten des Systems oder Programms den Wiederherstellungsschlüssel angeben, bevor Sie auf die verschlüsselten Daten auf den Laufwerken zugreifen können. 1.

  • Seite 143: Einsetzen Der Systemplatine

    3. Heben Sie die Systemplatine aus dem Gehäuse. Abbildung 105. Entfernen der Systemplatine Nächste Schritte Bauen Sie die Systemplatine ein. Einsetzen der Systemplatine Voraussetzungen ANMERKUNG: Ersetzen Sie vor dem Austausch der Systemplatine das alte iDRAC-MAC-Adressetikett im Informationsschild mit dem iDRAC-MAC-Adressetikett der neuen Systemplatine. 1.

  • Seite 144: Abbildung 106. Einsetzen Der Systemplatine

    Abbildung 106. Einsetzen der Systemplatine 4. Befestigen Sie die Systemplatine mit den entsprechenden Schrauben unter Verwendung eines Kreuzschlitzschraubendrehers Größe 2 am Gehäuse. Abbildung 107. Position der Schrauben der Systemplatine Nächste Schritte 1. Tauschen Sie die folgenden Komponenten aus: Installieren und Entfernen von Systemkomponenten...

  • Seite 145: Wiederherstellen Der Service-Tag-Nummer Mit Easy Restore

    Trusted Platform Module (TPM). ANMERKUNG: Das TPM-Modul muss nur bei der Installation einer neuen Systemplatine ausgetauscht werden. IDSDM-Modul (falls installiert). Interne USB-Karte (falls installiert). Netzteile (PSU). OCP-Karte (falls installiert). f. Prozessor. g. Kühlkörper. h. Speichermodule. Lüftergehäusebaugruppe. Kühlgehäuse (falls installiert). Hinteres Laufwerksgehäuse.

  • Seite 146: Lom-Karte Und Hintere E/A-Platine

    Info über diese Aufgabe Wenn Sie die System-Servicekennung kennen, verwenden Sie zur Eingabe der Service-Tag-Nummer das System-Setup-Menü. Schritte 1. Schalten Sie das System ein. 2. Drücken Sie zum Aufrufen des System Setup (System-Setup) die Taste F2. 3. Klicken Sie auf Service Tag Settings (Service-Tag-Einstellungen). 4.

  • Seite 147: Installieren Der Lom-Karte Und Der Hinteren E/A-Platine

    Installieren der LOM-Karte und der hinteren E/A-Platine Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. Entfernen Sie die Systemplatine. Schritte 1. Richten Sie die Anschlüsse und Steckplätze auf der LOM-Karte oder der hinteren E/A-Platine auf den Anschluss und die Abstandshalter auf der Systemplatine aus.

  • Seite 148: Jumper Und Anschlüsse

    Jumper und Anschlüsse In diesem Thema erhalten Sie einige grundlegende und spezielle Informationen zu Jumpern und Switches. Außerdem werden die Anschlüsse auf den verschiedenen Platinender Platine im System beschrieben. Mit den Jumpern auf der Systemplatine können Sie das System deaktivieren und Kennwörter zurücksetzen. Um Komponenten und Kabel korrekt zu installieren, müssen Sie die Anschlüsse auf der Systemplatine kennen.

  • Seite 149: Jumper-Einstellungen Auf Der Systemplatine

    11. TPM 12. Rückwandplatinensignal und -stromversorgung 13. LOM-Anschluss 14. IDSDM / interner USB-Anschluss 15. GPU-Stromversorgung 16. Vorderer VGA-Anschluss 17. PCIe/NVMe-Anschluss 8 18. Riser 1 19. PCIe/NVMe-Anschluss 7 20. Stromversorgung der BOSS-Karte 21. PWRD_EN (Jumper) 22. Rechtes Bedienfeld 23. Lüfter 6 24.
  • Seite 150 3. Setzen Sie den Jumper auf der Systemplatine von den Kontaktstiften 2 und 4 auf die Kontaktstifte 4 und 6. 4. Bringen Sie die Systemabdeckung wieder an. ANMERKUNG: Die vorhandenen Kennwörter werden erst deaktiviert (gelöscht), wenn das System mit dem Jumper auf den Stiften 4 und 6 gestartet wird.

  • Seite 151: Technische Daten

    Technische Daten Die technischen Daten und Umgebungsbedingungen für Ihr System sind in diesem Abschnitt enthalten. Themen: • Gehäuseabmessungen • Gehäusegewicht • Technische Daten des Prozessors • PSU – Technische Daten • Unterstützte Betriebssysteme • Kühlungslüfter – Technische Daten • Technische Daten der Systembatterie •...

  • Seite 152: Gehäuseabmessungen

    Gehäuseabmessungen Abbildung 111. Gehäuseabmessungen Tabelle 51. PowerEdge R7525 Laufwerke 12 Laufwerke 482,0 mm 434,0 mm 86,8 mm 700,7 mm 736,29 mm Mit Blende: 35,84 mm (18,97 Zoll) (17,08 Zoll) (3,41 Zoll) (27,58 Zoll) (28,98 Zoll) (1,4 Zoll) (Winkel zu (Winkel zu Ohne Blende: Rückwand)

  • Seite 153: Gehäusegewicht

    AMD EPYC-Prozessor der 7002-Serie Zwei PSU – Technische Daten Das PowerEdge R7525-System unterstützt bis zu zwei Wechselstrom- oder Gleichstromnetzteile. WARNUNG: Anweisungen nur für ausgebildete Elektriker: Systeme, in denen Gleichstromnetzteile mit -(48–60) VDC oder 240 VDC verwendet werden, sind gemäß den Artikeln 110-5, 110-6, 110-11, 110-14 und 110-17 des National Electrical Code, American National Standards Institute (ANSI)/ National Fire Protection Association (NFPA) 70 für Orte mit eingeschränktem Zugang vorgesehen.

  • Seite 154: Unterstützte Betriebssysteme

    Low Profile und volle Bauhöhe – halbe Baulänge • VMware Kühlungslüfter – Technische Daten Das PowerEdge R7525-System unterstützt bis zu sechs standardmäßige Lüfter (STD), Hochleistungslüfter (HPR) oder Lüfter mit extrem hoher Leistung (VHP). ANMERKUNG: Der kombinierte Einsatz von STD-, HPR- oder VHP-Lüftern wird nicht unterstützt.

  • Seite 155: Arbeitsspeicher - Technische Daten

    Bauhöhe – Bauhöhe halbe – halbe Baulänge Baulänge Arbeitsspeicher – Technische Daten Das PowerEdge R7525-System unterstützt die folgenden Arbeitsspeicherspezifikationen für den optimalen Betrieb. Tabelle 56. Arbeitsspeicher – Technische Daten Einzelprozessor Zwei Prozessoren DIMM- DIMM-Typ DIMM-Rank Kapazität RAM (Maximum)

  • Seite 156: Speicher-Controller - Technische Daten

    HBA345 • S150 • Boot Optimized Storage Subsystem (BOSS-S1): HWRAID 2 x M.2 SSDs Tabelle 59. PowerEdge R7525 – Unterstützung für PERC-Frontmodul und Adapter-PERC auf Rückwandplatinen PERC-Frontmodul Adapter-PERC 8 x 3,5-Zoll-SAS/SATA 12 x 3,5-Zoll-SAS/SATA 16 x 2,5-Zoll-SAS/SATA 12 x 3,5 Zoll + Rückseite 2 x 2,5 Zoll 24 x 2,5 Zoll (16 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll-NVME) 12 x 3,5 Zoll + Rückseite 2 x 2,5-Zoll-NVME...

  • Seite 157: Ports Und Anschlüsse - Technische Daten

    100 GbE x 2 Serieller Anschluss – technische Daten Das PowerEdge R7525-System unterstützt einen optionalen seriellen Anschluss (Kartentyp). Hierbei handelt es sich um einen 9-poligen Anschluss, Data Terminal Equipment (DTE), 16550-konform. Die optionale serielle Anschlusskarte wird ähnlich eines Erweiterungskarten-Abdeckblechs installiert.

  • Seite 158: Grafik - Technische Daten

    ANMERKUNG: Verwenden Sie SD-Karten der Marke Dell EMC, die den IDSDM-konfigurierten Systemen entsprechen. Grafik – Technische Daten Das PowerEdge R7525-System unterstützt den integrierten Matrox G200-Grafikcontroller mit 16 MB Videoframebuffer. Tabelle 63. Unterstützte Optionen für die Videoauflösung (vorne) Lösung Bildwiederholfrequenz (Hz)

  • Seite 159: Tabelle 66. Klimabereich Für Den Betrieb, Kategorie A3

    Temperatur Technische Daten Leistungsreduzierung gemäß Betriebshöhe Die maximale Temperatur verringert sich um 1 °C / 300 m (33,8°F / 984 ft) oberhalb von 900 m (2953 ft). Tabelle 66. Klimabereich für den Betrieb, Kategorie A3 Temperatur Technische Daten Zulässiger Dauerbetrieb Temperaturbereiche für Höhen <= 900 m (<= 5-40 °C (41-104 °F) ohne direkte Sonneneinstrahlung auf die Geräte 2953 ft)

  • Seite 160: Thermische Beschränkungen Für Luft

    Maximal zulässige Stoßeinwirkung Technische Daten Speicher Sechs nacheinander ausgeführte Stöße mit 71 g von bis zu 2 ms Dauer in positiver und negativer X-, Y- und Z-Richtung (ein Stoß auf jeder Seite des Systems) Thermische Beschränkungen für Luft Frischluftumgebung • Im redundanten Modus sind zwei Netzteile erforderlich, der Ausfall eines Netzteils wird jedoch nicht unterstützt.

  • Seite 161: Übersicht Über Thermische Beschränkungen

    Übersicht über thermische Beschränkungen Tabelle 71. Übersicht über thermische Beschränkungen 16 x 2,5- 8 x 2,5- 16 x 2,5- Zoll-SAS 24 x 2,5- 16 x 2,5- 8 x 3,5 Zol Konfiguration Zoll- Zoll- + 8 x Zoll- 12 x 3,5 Zoll Zoll-SAS NVMe NVMe...

  • Seite 162: Tabelle 72. Übersicht Über Thermische Beschränkungen Für Gpu/Fpga

    ANMERKUNG: Wenn das DIMM 128 GB und höher in einem 12 x 3,5-Zoll-Gehäuse mit einer CPU-TDP/cTDP größer als 180 W ist, beträgt die maximale unterstützte Umgebungstemperatur 30 °C. Tabelle 72. Übersicht über thermische Beschränkungen für GPU/FPGA Konfigura GPU/FPGA (Umgebungstemperatur) tion Max CPU- Lüftertyp V100 (16...

  • Seite 163: Systemdiagnose Und Anzeigecodes

    Systemdiagnose und Anzeigecodes Die Diagnoseanzeigen auf der Vorderseite geben beim Systemstart den Status des Systems wieder. Themen: • Status-LEDs • Anzeigecodes für Systemzustand und System-ID • iDRAC Quick Sync 2-Anzeigecodes • iDRAC Direct-LED-Anzeigecodes • LCD-Display • NIC-Anzeigecodes • Netzteil-Anzeigecodes • Laufwerksanzeigecodes •...

  • Seite 164: Anzeigecodes Für Systemzustand Und System-Id

    Symbol Beschreibung Zustand Fehlerbehebung Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt Wie Sie Hilfe bekommen. Stromanzeige Die Anzeige blinkt gelb, wenn im Weitere Informationen zu dem jeweiligen Problem finden System ein elektrischer Fehler Sie im Systemereignisprotokoll oder in den aufgetreten ist (z.

  • Seite 165: Idrac Quick Sync 2-Anzeigecodes

    iDRAC Quick Sync 2-Anzeigecodes Das iDRAC Quick Sync 2-Modul (optional) befindet sich im linken Bedienfeld des Systems. Tabelle 77. iDRAC Quick Sync 2-Anzeigen und Beschreibungen iDRAC Quick Sync 2- Zustand Fehlerbehebung Anzeigecode Aus (Standardeinstellung) Zeigt an, dass die iDRAC Quick Sync 2- Wenn die LED nicht aufleuchtet, bringen Sie das Funktion ausgeschaltet ist.

  • Seite 166: Lcd-Display

    iDRAC Direct-LED- Zustand Anzeigecode Blinkt grün (leuchtet zwei Weist darauf hin, dass der angeschlossene Laptop oder das angeschlossene Tablet erkannt wird. Sekunden und leuchtet zwei Sekunden nicht) Erlischt Weist darauf hin, dass der Laptop oder das Tablet nicht angeschlossen ist. LCD-Display Auf dem LCD-Display werden Systeminformationen, Status- und Fehlermeldungen angezeigt, die darüber informieren, ob das System ordnungsgemäß...

  • Seite 167: Anzeigen Des Startbildschirms

    Anzeigen des Startbildschirms Im Startbildschirm werden die vom Benutzer konfigurierbaren Informationen über das System angezeigt. Dieser Bildschirm wird beim normalen Systembetrieb angezeigt, wenn keine Status- oder Fehlermeldungen vorhanden sind. Wenn das System ausgeschaltet wird und keine Fehler vorliegen, wechselt das LCD nach fünf Minuten ohne Benutzereingabe in den Stand-by-Modus. Drücken Sie eine beliebige Taste am LCD, um es einzuschalten.

  • Seite 168: Nic-Anzeigecodes

    Option Beschreibung Temperatur Zeigt die Temperatur des Systems in Grad Celsius oder Fahrenheit an. Das Anzeigeformat lässt sich im Untermenü Set home des Setup-Menüs konfigurieren. NIC-Anzeigecodes Jeder NIC verfügt an der Rückseite des Systems über Anzeigen, die Auskunft über den Aktivitäts- und Verbindungsstatus geben. Die LED- Aktivitätsanzeige zeigt an, ob Daten durch den NIC fließen, und die LED-Verbindungsanzeige zeigt die Geschwindigkeit des verbundenen Netzwerks.

  • Seite 169: Abbildung 116. Statusanzeige Des Wechselstromnetzteils

    Abbildung 116. Statusanzeige des Wechselstromnetzteils 1. Griff des Wechselstromnetzteils 2. Sockel 3. Entriegelungsriegel Tabelle 83. Codes für die Statusanzeige des Wechselstromnetzteils Betriebsanzeigecodes Zustand Grün Zeigt an, dass eine zulässige Energiequelle mit dem Netzteil verbunden und das Netzteil in Betrieb ist. Gelb blinkend Zeigt ein Problem mit dem Netzteil an.

  • Seite 170: Laufwerksanzeigecodes

    Betriebsanzeigecodes Zustand VORSICHT: Wechselstrom-Netzteile unterstützen sowohl Eingangsspannungen von 240 V als auch von 120 V. Wenn zwei identische Netzteile unterschiedliche Eingangsspannungen aufnehmen, geben sie unter Umständen unterschiedliche Wattleistungen aus, was eine Nichtübereinstimmung verursacht. Tabelle 84. Statusanzeigecodes des Gleichstromnetzteils Betriebsanzeigecodes Zustand Grün Zeigt an, dass eine zulässige Energiequelle mit dem Netzteil verbunden und das Netzteil in Betrieb ist.

  • Seite 171: Verwenden Der Systemdiagnose

    Abbildung 117. Festplattenanzeigen 1. LED-Laufwerksaktivitätsanzeige 2. LED-Laufwerksstatusanzeige 3. Kennzeichnung der Laufwerkskapazität ANMERKUNG: Wenn sich das Laufwerk im AHCI-Modus (Advanced Host Controller Interface) befindet, leuchtet die Status-LED nicht. ANMERKUNG: Das Verhalten der Laufwerkstatusanzeige wird durch Storage Spaces Direct verwaltet. Es werden möglicherweise nicht alle Laufwerkstatusanzeigen verwendet.

  • Seite 172: Ausführen Der Integrierten Systemdiagnose Über Den Dell Lifecycle Controller

    • Statusmeldungen anzeigen, die angeben, ob Tests erfolgreich abgeschlossen wurden • Fehlermeldungen über Probleme während des Testvorgangs anzeigen Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller Schritte 1. Drücken Sie beim Hochfahren des Systems die Taste F10. 2. Klicken Sie auf Hardware Diagnostics (Hardwarediagnose)→ Run Hardware Diagnostics (Hardwarediagnose ausführen). Das Fenster ePSA Pre-boot System Assessment (ePSA-Systemüberprüfung vor dem Start) wird angezeigt und listet alle Geräte auf, die im System erkannt wurden.

  • Seite 173: Wie Sie Hilfe Bekommen

    Zugriff auf Systeminformationen mithilfe von QRL Sie können den Quick Resource Locator (QRL) auf dem Informationsschild auf der des R7525-Systems verwenden, um auf die Informationen zum Dell EMC PowerEdge R7525-System zuzugreifen. Voraussetzungen Stellen Sie sicher, dass der QR-Code-Scanner auf Ihrem Smartphone oder Tablet installiert ist.

  • Seite 174: Abbildung 118. Quick Resource Locator (Qrl) Für Das Poweredge R7525-System

    Support von Dell EMC. • Automatisierte Erfassung von Diagnosedaten: SupportAssist erfasst automatisch Daten zum Systemstatus von Ihren Geräten und übermittelt diese sicher an Dell EMC. Diese Informationen werden von dem technischen Support von Dell EMC zur Behebung des Problems verwendet. •...

  • Seite 175: Tabelle 87. Zusätzliche Dokumentationsressourcen Für Ihr System

    So zeigen Sie das Dokument an, dass in der Tabelle der Dokumentationsressourcen aufgeführt ist: • Über die Dell EMC Support-Website: 1. Klicken Sie auf den Dokumentations-Link in der Spalte „Location“ (Standort) der Tabelle. 2. Klicken Sie auf das benötigte Produkt oder die Produktversion.
  • Seite 176 Sie im Benutzerhandbuch Dell OpenManage Server Administrator User’s Guide. Weitere Informationen über das Installieren und www.dell.com/serviceabilitytools Verwenden von Dell SupportAssist finden Sie im zugehörigen Benutzerhandbuch zu Dell EMC SupportAssist Enterprise. Weitere Informationen über Partnerprogramme www.dell.com/openmanagemanuals von Enterprise Systems Management siehe Dokumente zu OpenManage Connections Enterprise Systems Management.
  • Seite 177 Task Dokument Speicherort Grundlegendes zu Ereignis- Informationen zu den Ereignis- und www.dell.com/qrl und Fehlermeldungen Fehlermeldungen, die von der System-Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie unter qrl.dell.com > Nachschlagen > Fehlercode. Geben Sie den Fehlercode ein und klicken Sie dann auf Nachschlagen.

Inhaltsverzeichnis
