Dell EMC PowerEdge R740xd Installations- Und Servicehandbuch Seite 18

Element Felder, Anschlüsse und
Steckplätze
6 NIC-Ports
7 USB-Port (2)
8 VGA-Anschluss
9 Serielle Schnittstelle
10 iDRAC9 Enterprise-
Anschluss
11 Systemidentifikationstaste

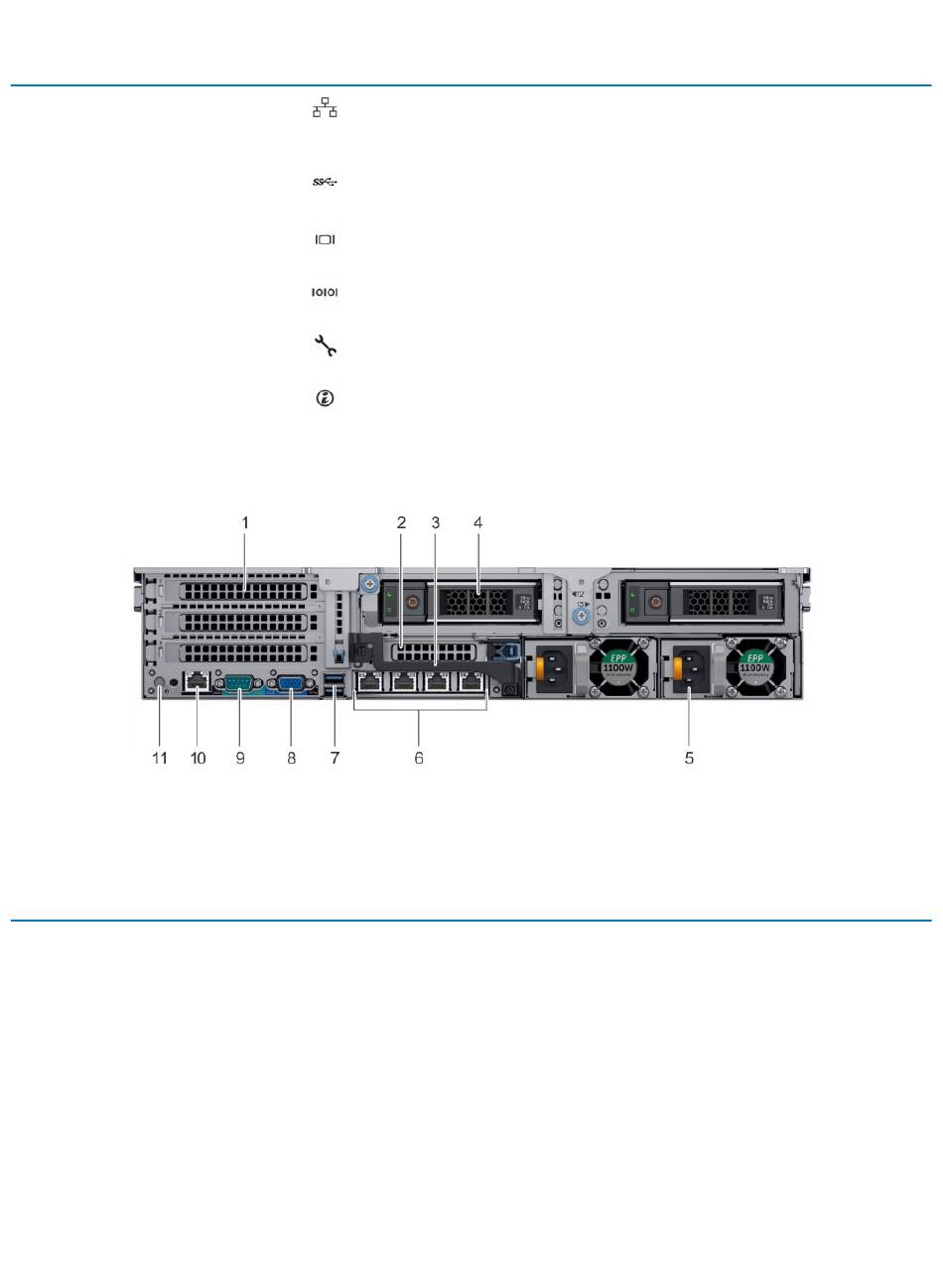

Abbildung 9. Rückansicht des Systems mit 2 x 3,5-Zoll-Laufwerken
Tabelle 10. Ausstattung an der Rückseite eines Systems mit zwei 3,5-Zoll-Laufwerken
Element Felder, Anschlüsse und
Steckplätze
1 PCIe-
Erweiterungskartensteckpla
tz, volle Bauhöhe (3)
2 PCIe-
Erweiterungskartensteckpla
tz halber Bauhöhe
3 Hinterer Griff
18 PowerEdge R740xd-System - Übersicht
Symbol Beschreibung
Die auf der Netzwerkzusatzkarte (NDC) integrierten NIC-Ports sorgen
für Netzwerkkonnektivität. Weitere Informationen über die unterstützten
Konfigurationen finden Sie im Abschnitt
Die USB-Ports sind 9-polig und 3.0-konform. Mithilfe dieser Anschlüsse
können USB-Geräten an das System angeschlossen werden.
Ermöglicht das Anschließen eines Bildschirms an das System. Weitere
Informationen finden Sie im Abschnitt
Ermöglicht das Anschließen eines seriellen Geräts an das System. Weitere
Informationen finden Sie im Abschnitt
Ermöglicht Remote-Zugriff auf den iDRAC. Weitere Informationen finden
Sie im iDRAC-Benutzerhandbuch unter Dell.com/poweredgemanuals.
Die Systemidentifikationstaste befindet sich auf der Vorder- und
Rückseite des Systems. Zur Identifizierung eines Systems in einem Rack
drücken Sie die Systemidentifikationstaste, um sie einzuschalten. Über
die Systemidentifikationstaste können Sie außerdem iDRAC zurücksetzen
und über den Step-Through-Modus auf das BIOS zugreifen.
Symbol Beschreibung
k. A. Den PC Ie-Erweiterungskartensteckplatz (Riser 1) zum Anschluss von bis
zu drei Full-Height -PC Ie-Erweiterungskarten am System befestigt ist.
Weitere Informationen zu unterstützten PCIe-Karten finden Sie in den
Anweisungen für die Installation von
k. A. Den PC Ie-Erweiterungskartensteckplatz (Riser 2) verbindet ein
Steckplatz mit halber Bauhöhe PC Ie-Erweiterungskarten an das System.
Weitere Informationen zu unterstützten PCIe-Karten finden Sie in den
Anweisungen für die Installation von
Der hintere Griff kann entfernt werden, um eine externe Verkablung von
k. A.
PCIe-Karten im PCIe-Erweiterungskartensteckplatz 6 zu ermöglichen.
Technische Daten.
Technische Daten.
Technische Daten.
Erweiterungskarten.
Erweiterungskarten.
