1 Allgemeine Information
1.9

Technische Daten der Mikrozahnringpumpen

Konstruktive Merkmale
Verdrängungsvolumen [µl]
Abmessungen [mm]
Gewicht [g]
Leervolumen [µl]
Werkstoff Rotoren
Werkstoff Gehäuse
Werkstoff Lager
Dichtung dynamisch
Dichtung statisch
Fluidanschlüsse
Schlauch-ID
Schlauch-AD
Kupplung
Leistungsparameter
Volumenstrom Q [ml/min]
[ml/min]
[l/h]
min. Dosiervolumen [µl]
Differenzdruck [bar]
max. Vordruck [bar]
Viskosität η [mPas]
Dosierpräzision VK [%]
Pulsation [%]
NPSH -Wert [m]
R
Medientemperatur [°C]
Umgebungstemperatur [°C]
Lagertemperatur [°C]
Legende:

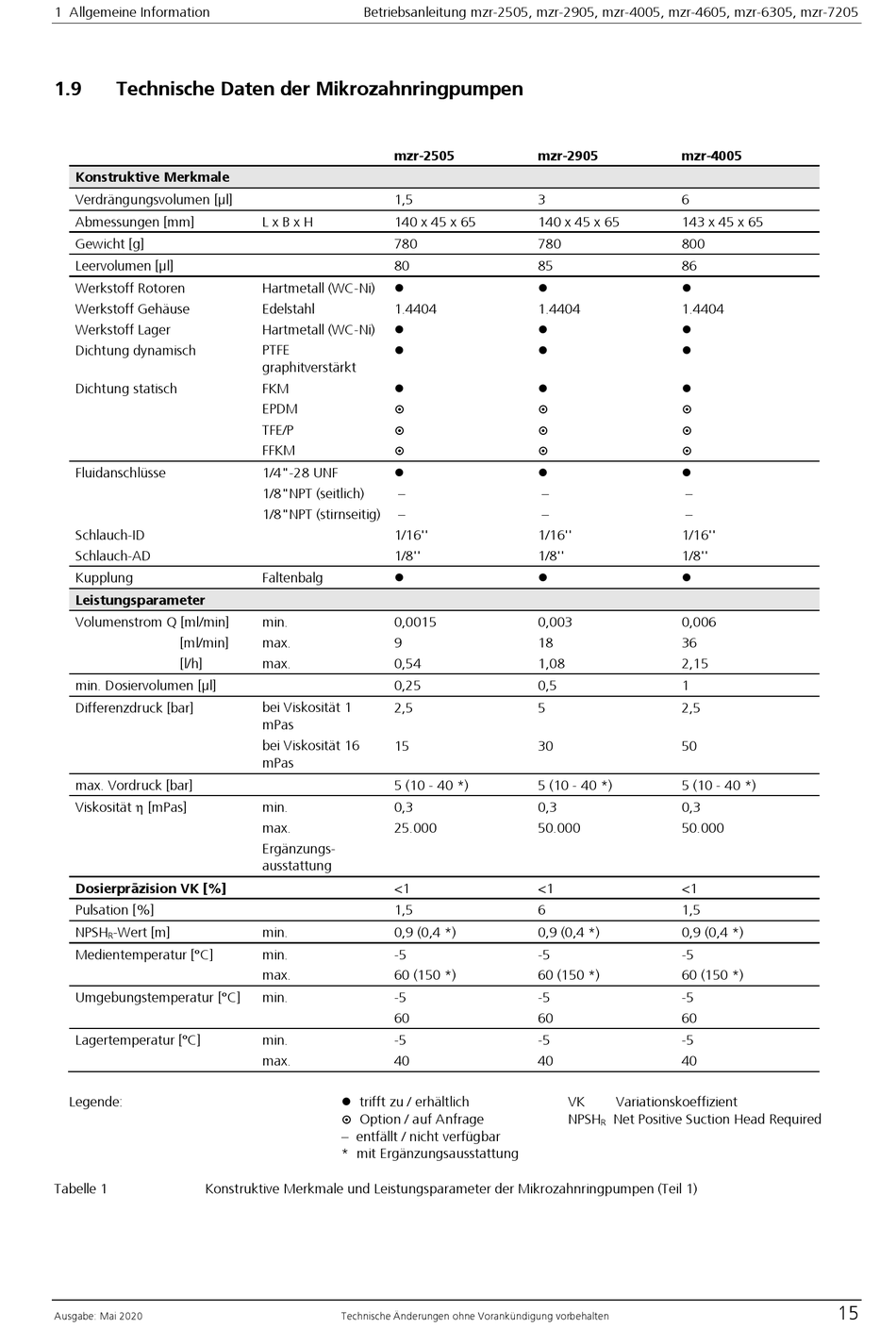

Tabelle 1 Konstruktive Merkmale und Leistungsparameter der Mikrozahnringpumpen (Teil 1)
Ausgabe: Mai 2020
Betriebsanleitung mzr-2505, mzr-2905, mzr-4005, mzr-4605, mzr-6305, mzr-7205
mzr-2505
1,5
L x B x H 140 x 45 x 65
780
80
Hartmetall (WC-Ni)

Edelstahl 1.4404
Hartmetall (WC-Ni) 
PTFE

graphitverstärkt
FKM

EPDM

TFE/P

FFKM

1/4"-28 UNF 
1/8"NPT (seitlich) –
1/8"NPT (stirnseitig) –
1/16''
1/8''
Faltenbalg 
min. 0,0015
max. 9
max. 0,54
0,25
bei Viskosität 1
2,5
mPas
bei Viskosität 16 15
mPas
5 (10 - 40 *)
min. 0,3
max. 25.000
Ergänzungs-
ausstattung
<1
1,5
min. 0,9 (0,4 *)
min. -5
max. 60 (150 *)
min. -5
60
min. -5
max. 40
 trifft zu / erhältlich
Option / auf Anfrage

– entfällt / nicht verfügbar
* mit Ergänzungsausstattung
Technische Änderungen ohne Vorankündigung vorbehalten
mzr-2905 mzr-4005
3 6
140 x 45 x 65 143 x 45 x 65
780 800
85 86
 
1.4404 1.4404
 
 
 
 
 
 
 
– –
– –
1/16'' 1/16''
1/8'' 1/8''
 
0,003 0,006
18 36
1,08 2,15
0,5 1
5 2,5
30 50
5 (10 - 40 *) 5 (10 - 40 *)
0,3 0,3
50.000 50.000
<1 <1
6 1,5
0,9 (0,4 *) 0,9 (0,4 *)
-5 -5
60 (150 *) 60 (150 *)
-5 -5
60 60
-5 -5
40 40
VK Variationskoeffizient
NPSH Net Positive Suction Head Required
R
