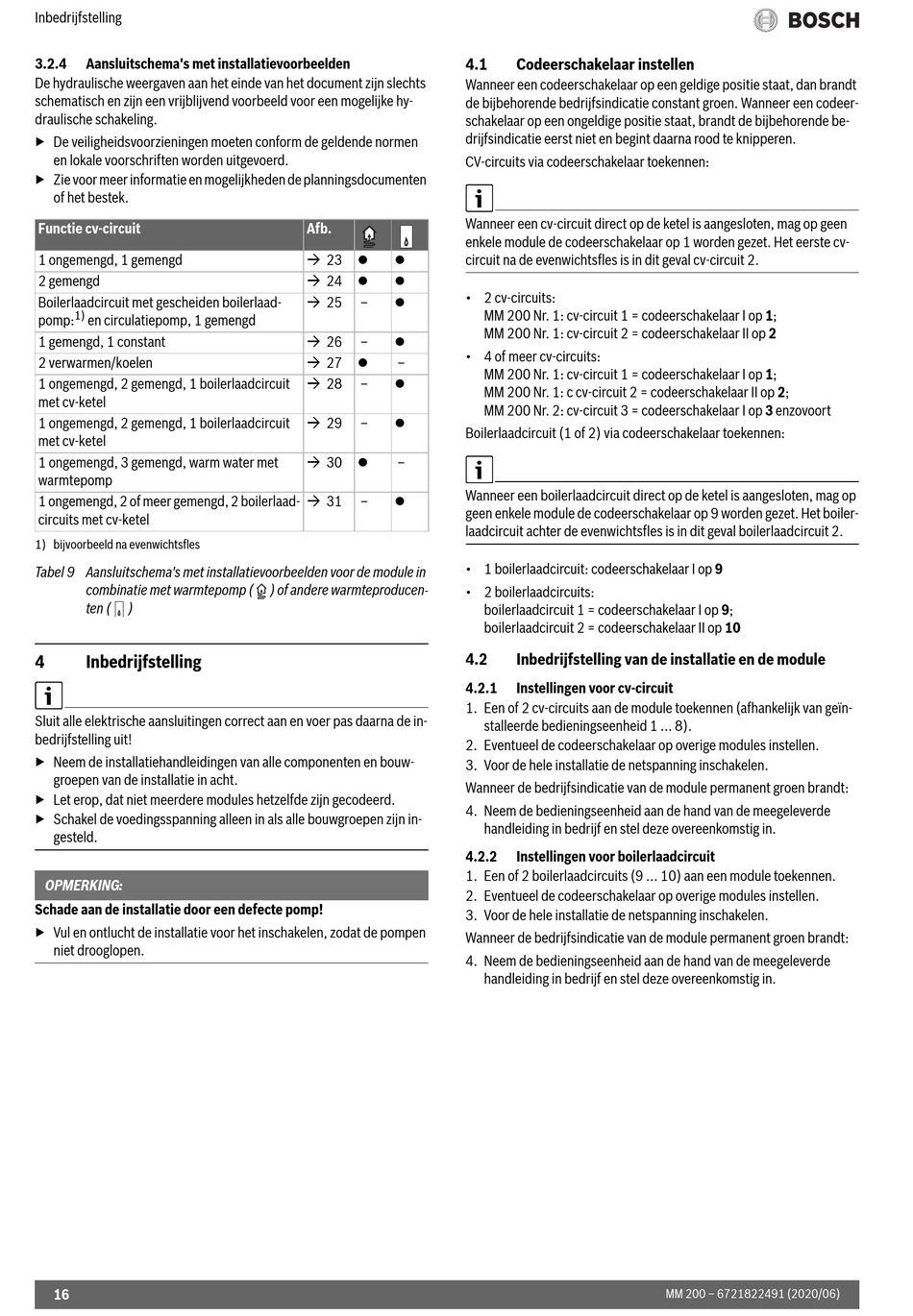

Aansluitschema's Met Installatievoorbeelden; Inbedrijfstelling; Codeerschakelaar Instellen; Inbedrijfstelling Van De Installatie En De Module - Bosch MM 200 Bedienungsanleitung

Inbedrijfstelling

3.2.4

Aansluitschema's met installatievoorbeelden

De hydraulische weergaven aan het einde van het document zijn slechts
schematisch en zijn een vrijblijvend voorbeeld voor een mogelijke hy-
draulische schakeling.
▶ De veiligheidsvoorzieningen moeten conform de geldende normen
en lokale voorschriften worden uitgevoerd.
▶ Zie voor meer informatie en mogelijkheden de planningsdocumenten
of het bestek.
Functie cv-circuit
1 ongemengd, 1 gemengd
2 gemengd
Boilerlaadcircuit met gescheiden boilerlaad-
1)
pomp: en circulatiepomp, 1 gemengd
1 gemengd, 1 constant
2 verwarmen/koelen
1 ongemengd, 2 gemengd, 1 boilerlaadcircuit
met cv-ketel
1 ongemengd, 2 gemengd, 1 boilerlaadcircuit
met cv-ketel
1 ongemengd, 3 gemengd, warm water met
warmtepomp
1 ongemengd, 2 of meer gemengd, 2 boilerlaad-
circuits met cv-ketel
1) bijvoorbeeld na evenwichtsfles
Tabel 9 Aansluitschema's met installatievoorbeelden voor de module in
combinatie met warmtepomp (
ten ( )
4 Inbedrijfstelling
Sluit alle elektrische aansluitingen correct aan en voer pas daarna de in-
bedrijfstelling uit!
▶ Neem de installatiehandleidingen van alle componenten en bouw-
groepen van de installatie in acht.
▶ Let erop, dat niet meerdere modules hetzelfde zijn gecodeerd.
▶ Schakel de voedingsspanning alleen in als alle bouwgroepen zijn in-
gesteld.
OPMERKING:
Schade aan de installatie door een defecte pomp!
▶ Vul en ontlucht de installatie voor het inschakelen, zodat de pompen
niet drooglopen.
16
Afb.
 23  
 24  
 25 
–
 26 
–
 27 
–
 28 
–
 29 
–
 30 
–
 31 
–
) of andere warmteproducen-
4.1

Codeerschakelaar instellen

Wanneer een codeerschakelaar op een geldige positie staat, dan brandt
de bijbehorende bedrijfsindicatie constant groen. Wanneer een codeer-
schakelaar op een ongeldige positie staat, brandt de bijbehorende be-
drijfsindicatie eerst niet en begint daarna rood te knipperen.
CV-circuits via codeerschakelaar toekennen:
Wanneer een cv-circuit direct op de ketel is aangesloten, mag op geen
enkele module de codeerschakelaar op 1 worden gezet. Het eerste cv-
circuit na de evenwichtsfles is in dit geval cv-circuit 2.
• 2 cv-circuits:
MM 200 Nr. 1: cv-circuit 1 = codeerschakelaar I op 1;
MM 200 Nr. 1: cv-circuit 2 = codeerschakelaar II op 2
• 4 of meer cv-circuits:
MM 200 Nr. 1: cv-circuit 1 = codeerschakelaar I op 1;
MM 200 Nr. 1: c cv-circuit 2 = codeerschakelaar II op 2;
MM 200 Nr. 2: cv-circuit 3 = codeerschakelaar I op 3 enzovoort
Boilerlaadcircuit (1 of 2) via codeerschakelaar toekennen:
Wanneer een boilerlaadcircuit direct op de ketel is aangesloten, mag op
geen enkele module de codeerschakelaar op 9 worden gezet. Het boiler-
laadcircuit achter de evenwichtsfles is in dit geval boilerlaadcircuit 2.
• 1 boilerlaadcircuit: codeerschakelaar I op 9
• 2 boilerlaadcircuits:
boilerlaadcircuit 1 = codeerschakelaar I op 9;
boilerlaadcircuit 2 = codeerschakelaar II op 10
4.2

Inbedrijfstelling van de installatie en de module

4.2.1

Instellingen voor cv-circuit

1. Een of 2 cv-circuits aan de module toekennen (afhankelijk van geïn-
stalleerde bedieningseenheid 1 ... 8).
2. Eventueel de codeerschakelaar op overige modules instellen.
3. Voor de hele installatie de netspanning inschakelen.
Wanneer de bedrijfsindicatie van de module permanent groen brandt:
4. Neem de bedieningseenheid aan de hand van de meegeleverde
handleiding in bedrijf en stel deze overeenkomstig in.
4.2.2

Instellingen voor boilerlaadcircuit

1. Een of 2 boilerlaadcircuits (9 ... 10) aan een module toekennen.
2. Eventueel de codeerschakelaar op overige modules instellen.
3. Voor de hele installatie de netspanning inschakelen.
Wanneer de bedrijfsindicatie van de module permanent groen brandt:
4. Neem de bedieningseenheid aan de hand van de meegeleverde
handleiding in bedrijf en stel deze overeenkomstig in.
MM 200 – 6721822491 (2020/06)
