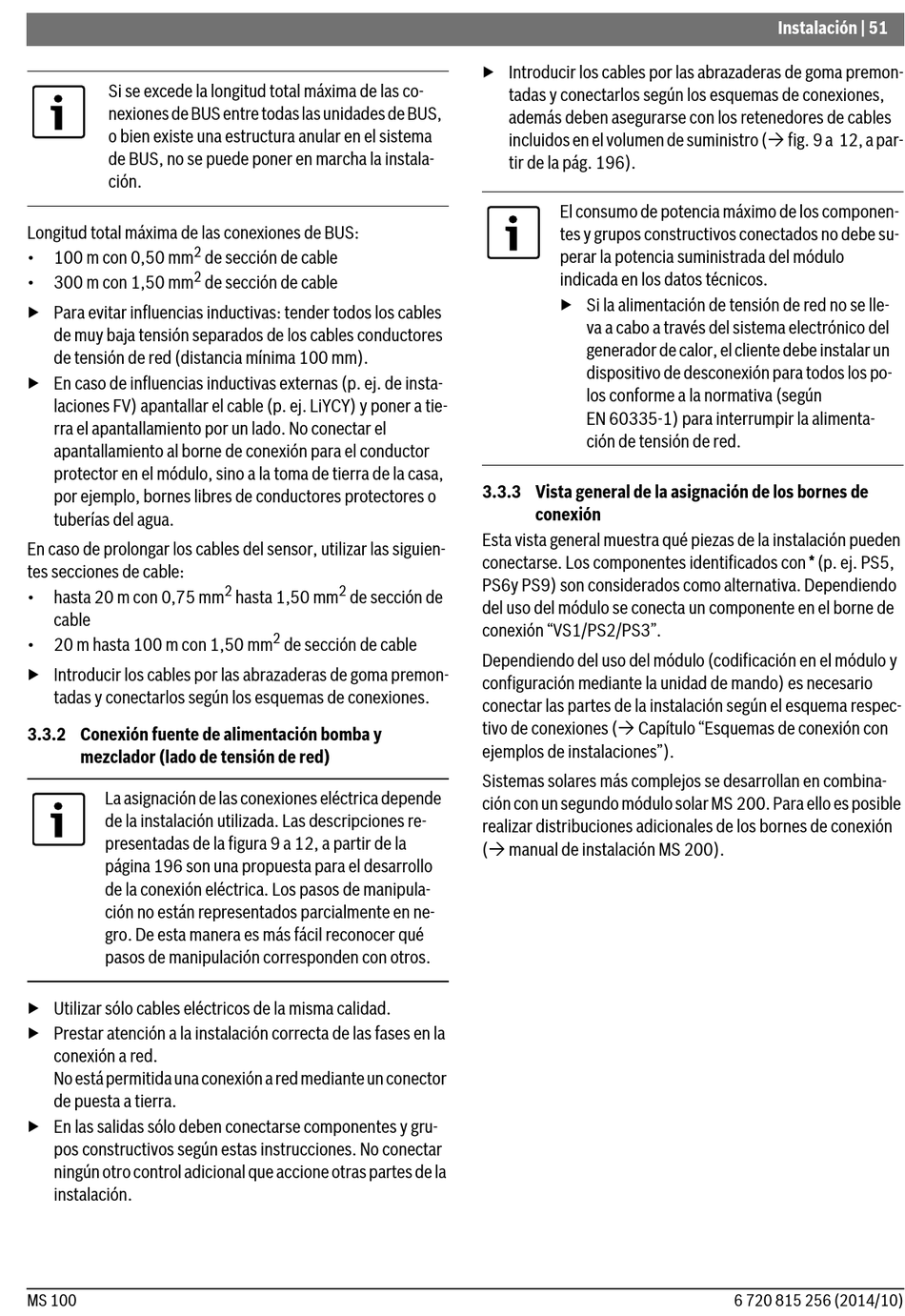

Si se excede la longitud total máxima de las co-
nexiones de BUS entre todas las unidades de BUS,
o bien existe una estructura anular en el sistema
de BUS, no se puede poner en marcha la instala-
ción.
Longitud total máxima de las conexiones de BUS:
2
• 100 m con 0,50 mm
2
• 300 m con 1,50 mm
▶ Para evitar influencias inductivas: tender todos los cables
de muy baja tensión separados de los cables conductores
de tensión de red (distancia mínima 100 mm).
▶ En caso de influencias inductivas externas (p. ej. de insta-
laciones FV) apantallar el cable (p. ej. LiYCY) y poner a tie-
rra el apantallamiento por un lado. No conectar el
apantallamiento al borne de conexión para el conductor
protector en el módulo, sino a la toma de tierra de la casa,
por ejemplo, bornes libres de conductores protectores o
tuberías del agua.
En caso de prolongar los cables del sensor, utilizar las siguien-
tes secciones de cable:
• hasta 20 m con 0,75 mm
cable
• 20 m hasta 100 m con 1,50 mm
▶ Introducir los cables por las abrazaderas de goma premon-
tadas y conectarlos según los esquemas de conexiones.
3.3.2 Conexión fuente de alimentación bomba y
mezclador (lado de tensión de red)
La asignación de las conexiones eléctrica depende
de la instalación utilizada. Las descripciones re-
presentadas de la figura 9 a 12, a partir de la
página 196 son una propuesta para el desarrollo
de la conexión eléctrica. Los pasos de manipula-
ción no están representados parcialmente en ne-
gro. De esta manera es más fácil reconocer qué
pasos de manipulación corresponden con otros.
▶ Utilizar sólo cables eléctricos de la misma calidad.
▶ Prestar atención a la instalación correcta de las fases en la
conexión a red.
No está permitida una conexión a red mediante un conector
de puesta a tierra.
▶ En las salidas sólo deben conectarse componentes y gru-
pos constructivos según estas instrucciones. No conectar
ningún otro control adicional que accione otras partes de la
instalación.
MS 100
de sección de cable
de sección de cable
2 2
hasta 1,50 mm de sección de
2
de sección de cable
▶ Introducir los cables por las abrazaderas de goma premon-
tadas y conectarlos según los esquemas de conexiones,
además deben asegurarse con los retenedores de cables
incluidos en el volumen de suministro ( fig. 9 a 12, a par-
tir de la pág. 196).
El consumo de potencia máximo de los componen-
tes y grupos constructivos conectados no debe su-
perar la potencia suministrada del módulo
indicada en los datos técnicos.
▶ Si la alimentación de tensión de red no se lle-
va a cabo a través del sistema electrónico del
generador de calor, el cliente debe instalar un
dispositivo de desconexión para todos los po-
los conforme a la normativa (según
EN 60335-1) para interrumpir la alimenta-
ción de tensión de red.
3.3.3 Vista general de la asignación de los bornes de
conexión
Esta vista general muestra qué piezas de la instalación pueden
conectarse. Los componentes identificados con * (p. ej. PS5,
PS6y PS9) son considerados como alternativa. Dependiendo
del uso del módulo se conecta un componente en el borne de
conexión "VS1/PS2/PS3".
Dependiendo del uso del módulo (codificación en el módulo y
configuración mediante la unidad de mando) es necesario
conectar las partes de la instalación según el esquema respec-
tivo de conexiones ( Capítulo "Esquemas de conexión con
ejemplos de instalaciones").
Sistemas solares más complejos se desarrollan en combina-
ción con un segundo módulo solar MS 200. Para ello es posible
realizar distribuciones adicionales de los bornes de conexión
( manual de instalación MS 200).
Instalación | 51
6 720 815 256 (2014/10)
