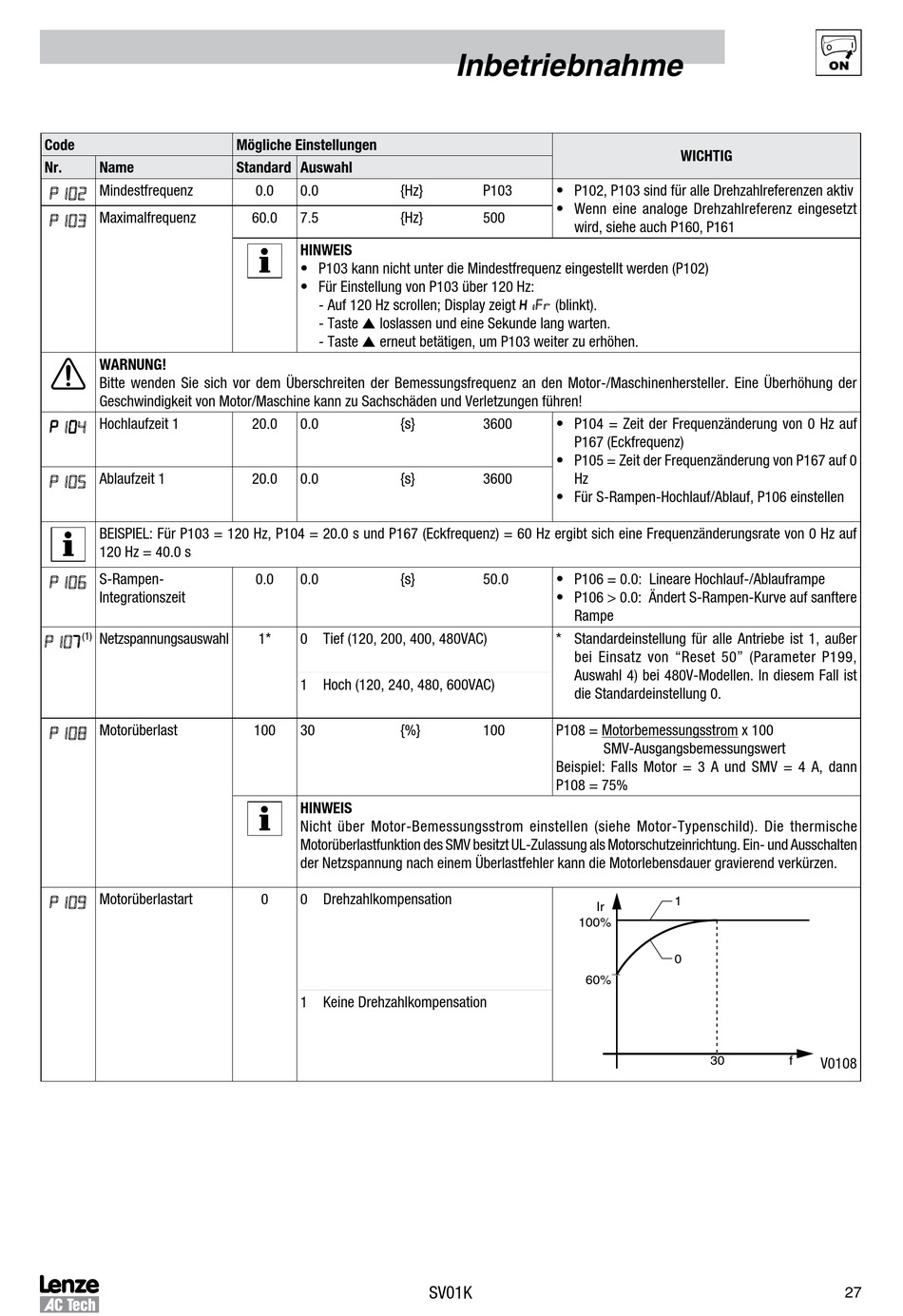

Lenze SMVector Betriebsanleitung Seite 28

Code
Nr. Name
Mindestfrequenz
Maximalfrequenz
WARNUNG!
Bitte wenden Sie sich vor dem Überschreiten der Bemessungsfrequenz an den Motor-/Maschinenhersteller. Eine Überhöhung der
Geschwindigkeit von Motor/Maschine kann zu Sachschäden und Verletzungen führen!
Hochlaufzeit 1
P 0
Ablaufzeit 1
BEISPIEL: Für P103 = 120 Hz, P104 = 20.0 s und P167 (Eckfrequenz) = 60 Hz ergibt sich eine Frequenzänderungsrate von 0 Hz auf
120 Hz = 40.0 s
S-Rampen-
Integrationszeit
(1) Netzspannungsauswahl
7
Motorüberlast
Motorüberlastart
Mögliche Einstellungen
Standard Auswahl
0.0 0.0 {Hz}
60.0 7.5 {Hz}
HINWEIS
• P103 kann nicht unter die Mindestfrequenz eingestellt werden (P102)
• Für Einstellung von P103 über 120 Hz:
- Auf 120 Hz scrollen; Display zeigt H
- Taste s loslassen und eine Sekunde lang warten.
- Taste s erneut betätigen, um P103 weiter zu erhöhen.
20.0 0.0 {s}
20.0 0.0 {s}
0.0 0.0 {s}
1* 0 Tief (120, 200, 400, 480VAC)
1 Hoch (120, 240, 480, 600VAC)
100 30 {%}
HINWEIS
Nicht über Motor-Bemessungsstrom einstellen (siehe Motor-Typenschild). Die thermische
Motorüberlastfunktion des SMV besitzt UL-Zulassung als Motorschutzeinrichtung. Ein- und Ausschalten
der Netzspannung nach einem Überlastfehler kann die Motorlebensdauer gravierend verkürzen.
0 0 Drehzahlkompensation
1 Keine Drehzahlkompensation
Inbetriebnahme
P103 • P102, P103 sind für alle Drehzahlreferenzen aktiv
• Wenn eine analoge Drehzahlreferenz eingesetzt
500
wird, siehe auch P160, P161
(blinkt).
3600 • P104 = Zeit der Frequenzänderung von 0 Hz auf
P167 (Eckfrequenz)
• P105 = Zeit der Frequenzänderung von P167 auf 0
3600 Hz
• Für S-Rampen-Hochlauf/Ablauf, P106 einstellen
50.0 • P106 = 0.0: Lineare Hochlauf-/Ablauframpe
• P106 > 0.0: Ändert S-Rampen-Kurve auf sanftere
Rampe
* Standardeinstellung für alle Antriebe ist 1, außer
bei Einsatz von "Reset 50" (Parameter P199,
Auswahl 4) bei 480V-Modellen. In diesem Fall ist
die Standardeinstellung 0.
100 P108 = Motorbemessungsstrom x 100
Beispiel: Falls Motor = 3 A und SMV = 4 A, dann
P108 = 75%
Ir
100%
60%
SV01K
WICHTIG
SMV-Ausgangsbemessungswert
1
0
30 f
V0108
