3.2.1.7 Anschlüsse der dynamischen Bremseinheit

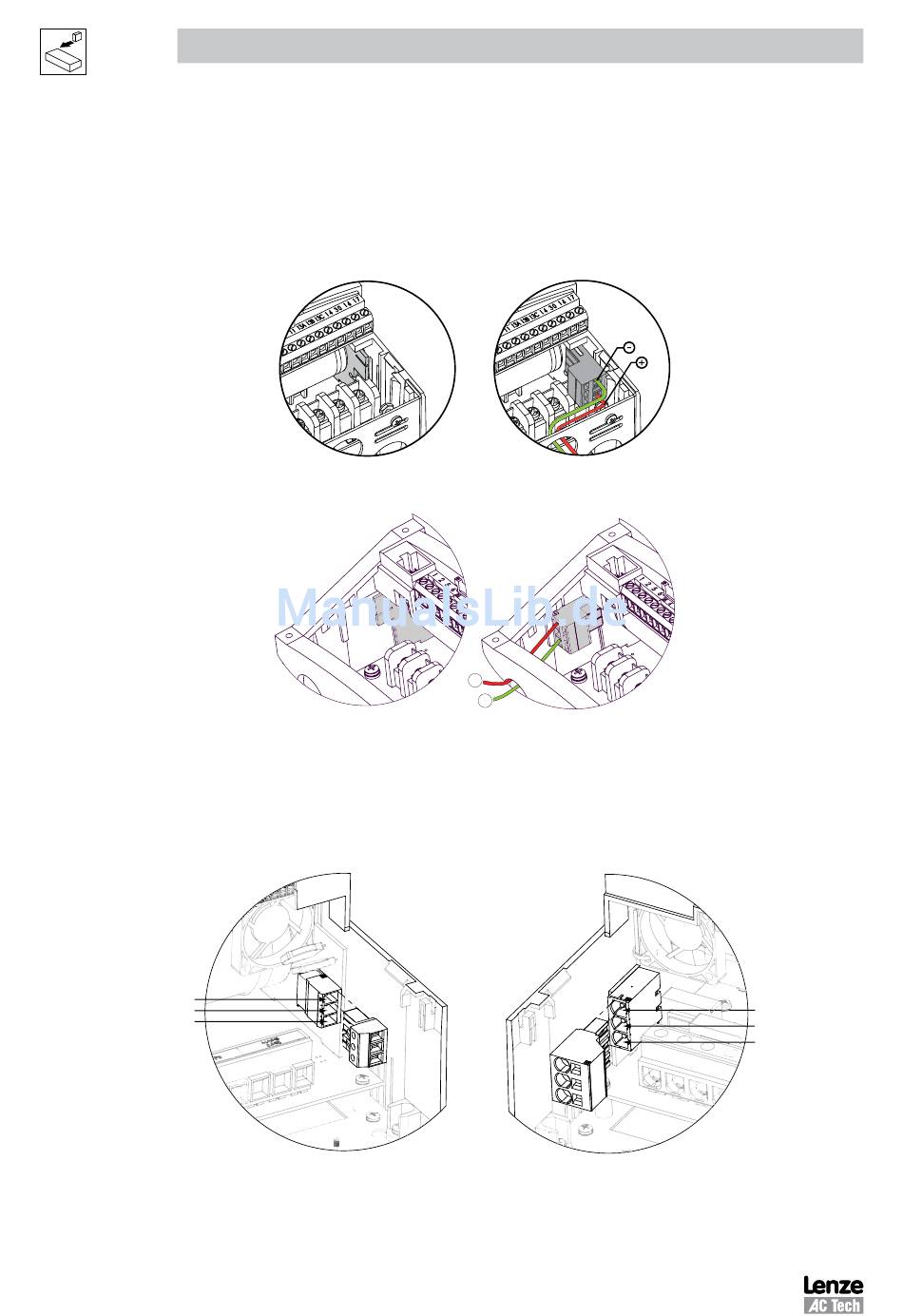

Für die NEMA 1 und NEMA 4X Antriebe mit einer Bemessungsleistung von bis zu 22kW (30hp) erfolgt der Anschluss der
dynamischen Bremseinheit wie unten abgebildet. Weitere Informationen finden Sie in der Anleitung zur dynamischen
SMV-Bremseinheit (DBV01).
NEMA 1 (IP31) bis zu 11kW (30hp)
NEMA 4X (IP65) bis zu 11kW (30hp)
Bei den Antrieben mit 30.0...45.0 kW (40...60 hp) sind die Anschlüsse des dynamischen Bremswiderstands
standardmäßig installiert (siehe folgende Abbildung). Bei den 30kW-Antriebsmodellen (40hp) befindet sich der
Anschluss für die dynamische Bremseinheit auf der rechten Seite des Antriebs und die Klemmenabfolge von oben
nach unten ist B-, BRAKE and B+. Bei den 37.5/45 kW-Antriebsmodellen (50/60hp) befindet sich der Anschluss für
die dynamische Bremseinheit auf der linken Seite des Antriebs und die Klemmenabfolge von oben nach unten ist B+,
BRAKE und B-. Weitere Informationen finden Sie in der Anleitung zur dynamischen SMV-Bremseinheit (DBV01).
B
BRAKE
B+
18
Installation
40HP
+
-
50/60HP
SV01K
B+
BRAKE
B
