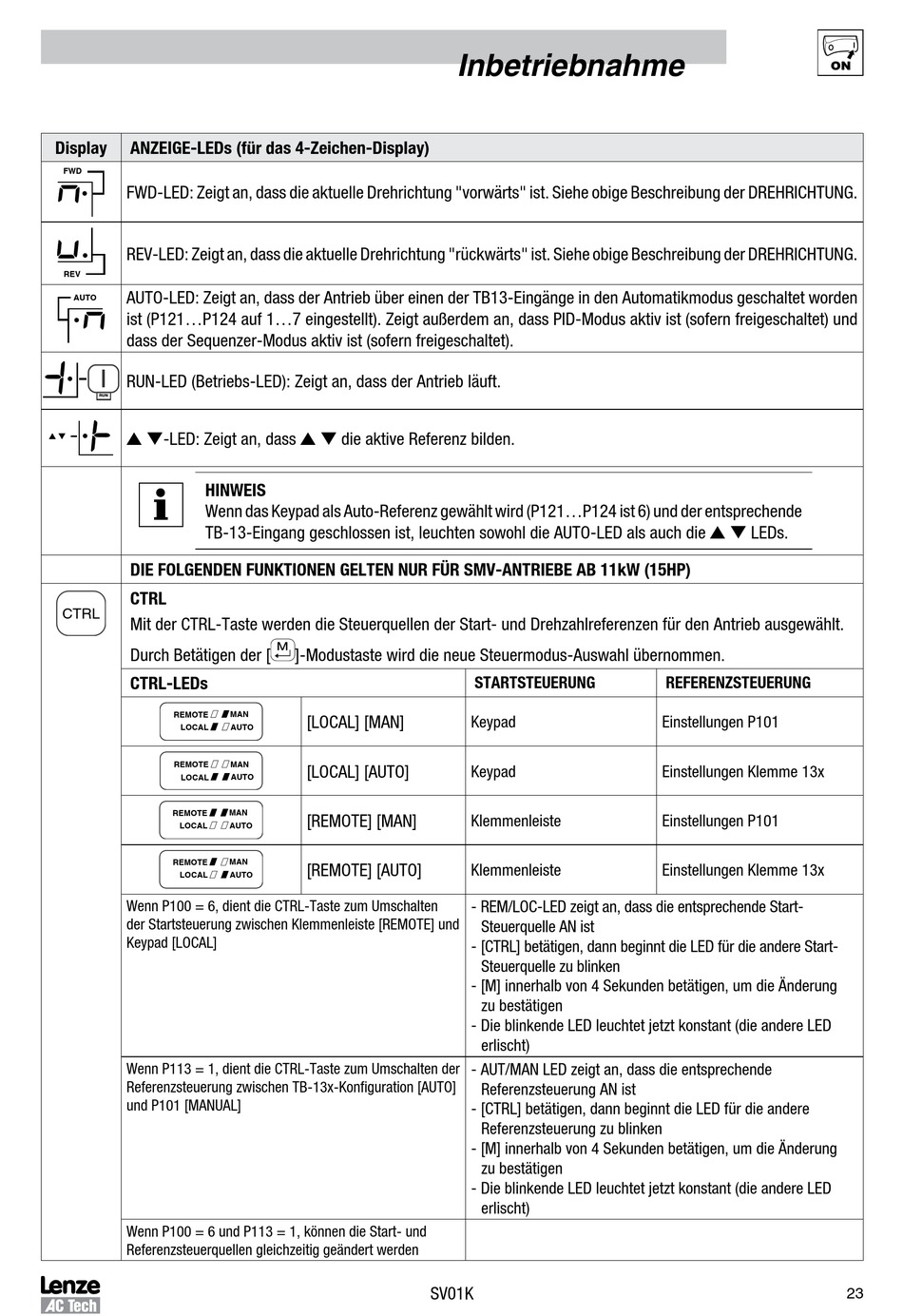

Display ANZEIGE-LEDs (für das 4-Zeichen-Display)
FWD
FWD-LED: Zeigt an, dass die aktuelle Drehrichtung "vorwärts" ist. Siehe obige Beschreibung der DREHRICHTUNG.
REV-LED: Zeigt an, dass die aktuelle Drehrichtung "rückwärts" ist. Siehe obige Beschreibung der DREHRICHTUNG.
REV
AUTO-LED: Zeigt an, dass der Antrieb über einen der TB13-Eingänge in den Automatikmodus geschaltet worden
AUTO
ist (P121...P124 auf 1...7 eingestellt). Zeigt außerdem an, dass PID-Modus aktiv ist (sofern freigeschaltet) und
dass der Sequenzer-Modus aktiv ist (sofern freigeschaltet).
RUN-LED (Betriebs-LED): Zeigt an, dass der Antrieb läuft.
RUN
s t-LED: Zeigt an, dass s t die aktive Referenz bilden.
L M
HINWEIS
Wenn das Keypad als Auto-Referenz gewählt wird (P121...P124 ist 6) und der entsprechende
TB-13-Eingang geschlossen ist, leuchten sowohl die AUTO-LED als auch die s t LEDs.
DIE FOLGENDEN FUNKTIONEN GELTEN NUR FÜR SMV-ANTRIEBE AB 11kW (15HP)
CTRL
CTRL
Mit der CTRL-Taste werden die Steuerquellen der Start- und Drehzahlreferenzen für den Antrieb ausgewählt.
Durch Betätigen der [
CTRL-LEDs
REMOTE
LOCAL
REMOTE
LOCAL
REMOTE
LOCAL
REMOTE
LOCAL
Wenn P100 = 6, dient die CTRL-Taste zum Umschalten
der Startsteuerung zwischen Klemmenleiste [REMOTE] und
Keypad [LOCAL]
Wenn P113 = 1, dient die CTRL-Taste zum Umschalten der
Referenzsteuerung zwischen TB-13x-Konfiguration [AUTO]
und P101 [MANUAL]
Wenn P100 = 6 und P113 = 1, können die Start- und
Referenzsteuerquellen gleichzeitig geändert werden
]-Modustaste wird die neue Steuermodus-Auswahl übernommen.
MAN
[LOCAL] [MAN]
AUTO
MAN
[LOCAL] [AUTO]
AUTO
MAN
[REMOTE] [MAN]
AUTO
MAN
[REMOTE] [AUTO]
AUTO
Inbetriebnahme
STARTSTEUERUNG
Keypad
Keypad
Klemmenleiste
Klemmenleiste
- REM/LOC-LED zeigt an, dass die entsprechende Start-
Steuerquelle AN ist
- [CTRL] betätigen, dann beginnt die LED für die andere Start-
Steuerquelle zu blinken
- [M] innerhalb von 4 Sekunden betätigen, um die Änderung
zu bestätigen
- Die blinkende LED leuchtet jetzt konstant (die andere LED
erlischt)
- AUT/MAN LED zeigt an, dass die entsprechende
Referenzsteuerung AN ist
- [CTRL] betätigen, dann beginnt die LED für die andere
Referenzsteuerung zu blinken
- [M] innerhalb von 4 Sekunden betätigen, um die Änderung
zu bestätigen
- Die blinkende LED leuchtet jetzt konstant (die andere LED
erlischt)
SV01K
REFERENZSTEUERUNG
Einstellungen P101
Einstellungen Klemme 13x
Einstellungen P101
Einstellungen Klemme 13x
