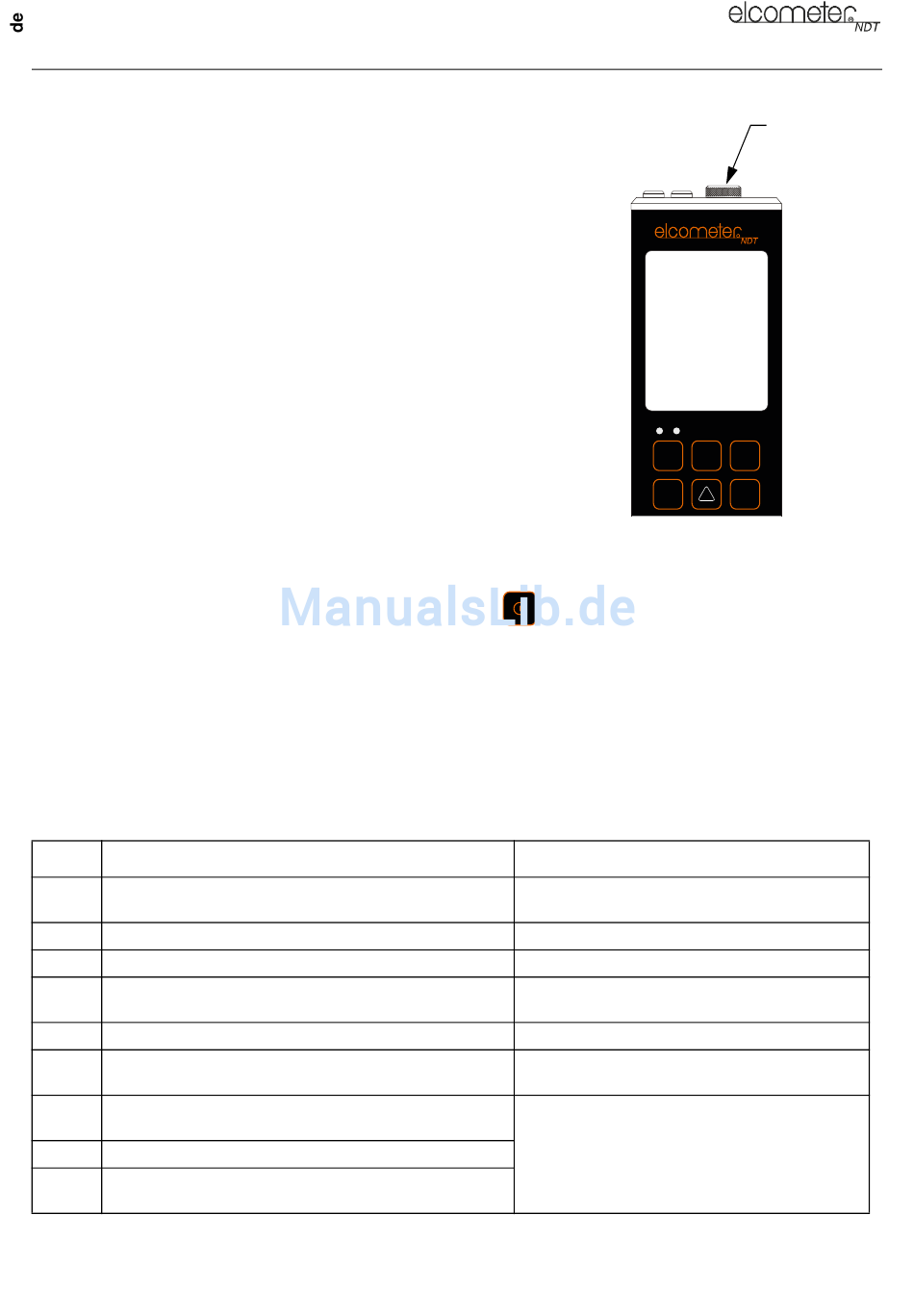

3 ERSTE SCHRITTE

3.1 EINLEGEN DER BATTERIEN

Ihr Messgerät kann mit Trockenzellen oder wiederaufladbaren Batterien
verwendet werden. Das Messgerät wird mit drei LR6 (AA) Alkalibatterien
geliefert.
Bei niedriger Batteriespannung beginnt das gesamte Display zu blinken.
In diesem Fall sollten die Batterien ausgetauscht werden.
Legen Sie die Batterien wie folgt ein:
1. Schrauben Sie den Batteriefachdeckel ab.
2. Beachten Sie beim Einlegen der Batterien die Polaritätsangaben an
der Rückseite des Messgerätes.
3. Bringen Sie den Batteriefachdeckel wieder an.
Hinweis: Nehmen Sie die Batterien aus dem Messgerät, wenn es
längere Zeit nicht benutzt werden soll. Dies beugt einer Beschädigung
des Geräts bei einem etwaigen Auslaufen der Batterien vor.

3.2 ANBRINGEN DES MESSKOPFS

Der Messkopf sendet und empfängt Ultraschallwellen, die das
Messgerät zur Berechnung der Dicke des geprüften Materials
verwendet. Der Messkopf wird über das an ihm angeschraubte Kabel
am Messgerät angeschlossen.

3.3 EIN- UND ABSCHALTEN

Drücken Sie zum Ein- und Ausschalten die Ein/Aus-Taste
Das Messgerät wird nach fünf Minuten Inaktivität automatisch ausgeschaltet.

3.4 SCHNELLSTART

Richten Sie das Messgerät wie in diesem Abschnitt beschrieben für seine einfachste Verwendungsart zur
Messung der Verlängerung ein. In diesem Schnellstartbeispiel wird eine voreingestellte Materialsorte
verwendet und der Messkopf wird nicht genullt (da der Messkopf nicht genullt ist, ist eine erneute Messung
der Verbindungselemente zu einem späteren Zeitpunkt nicht möglich - typischerweise zum Überwachen
der Entspannung einer Verbindung im Verlauf der Zeit).
Schritt
1 Laden Sie die werkseitig eingerichtete Schnellstartkon-
figuration
2 Wählen Sie die Maßeinheiten/Auflösung
3 Wählen Sie die Schraubenmaterialsorte
4 Erstellen Sie eine Gruppe zum Speichern der Messwerte "Erstellen einer neuen Datenlogger-Gruppen-
5 Stellen Sie die ungefähre Länge der Schraube ein
6 Führen Sie eine automatische Ortung des
Schraubenendes durch
7 Messen Sie die nicht geladene Länge (Referenzlänge)
und speichern Sie sie in Spalte A der Gruppe
8 Bringen Sie eine Last auf die Schraube auf
9 Messen Sie die Verlängerung und speichern Sie sie in
den Spalten B bis ZZ der Gruppe
Vorgang
MENU
OK
.
Siehe
"Öffnen einer Konfiguration" auf Seite 38
"EINHEITEN" auf Seite 46
"TYP" auf Seite 46
datei" auf Seite 36
"Einstellen der ungefähren Länge" auf Seite 33
"Ausführen von AUTO SET" auf Seite 33
"Erfassen von Messwerten" auf Seite 29 und
"Speichern von Messwerten in einer Datenlog-
ger-Gruppendatei" auf Seite 36
Batteriefach-
deckel
R
CLR MEAS
ESC
+ +
3
