Musterverbindungselementen verwendet wird, die geringfügige Unterschiede im Hinblick auf das Material
aufweisen, ist das Ergebnis immer ein Durchschnittswert für diese Musterauswahl.

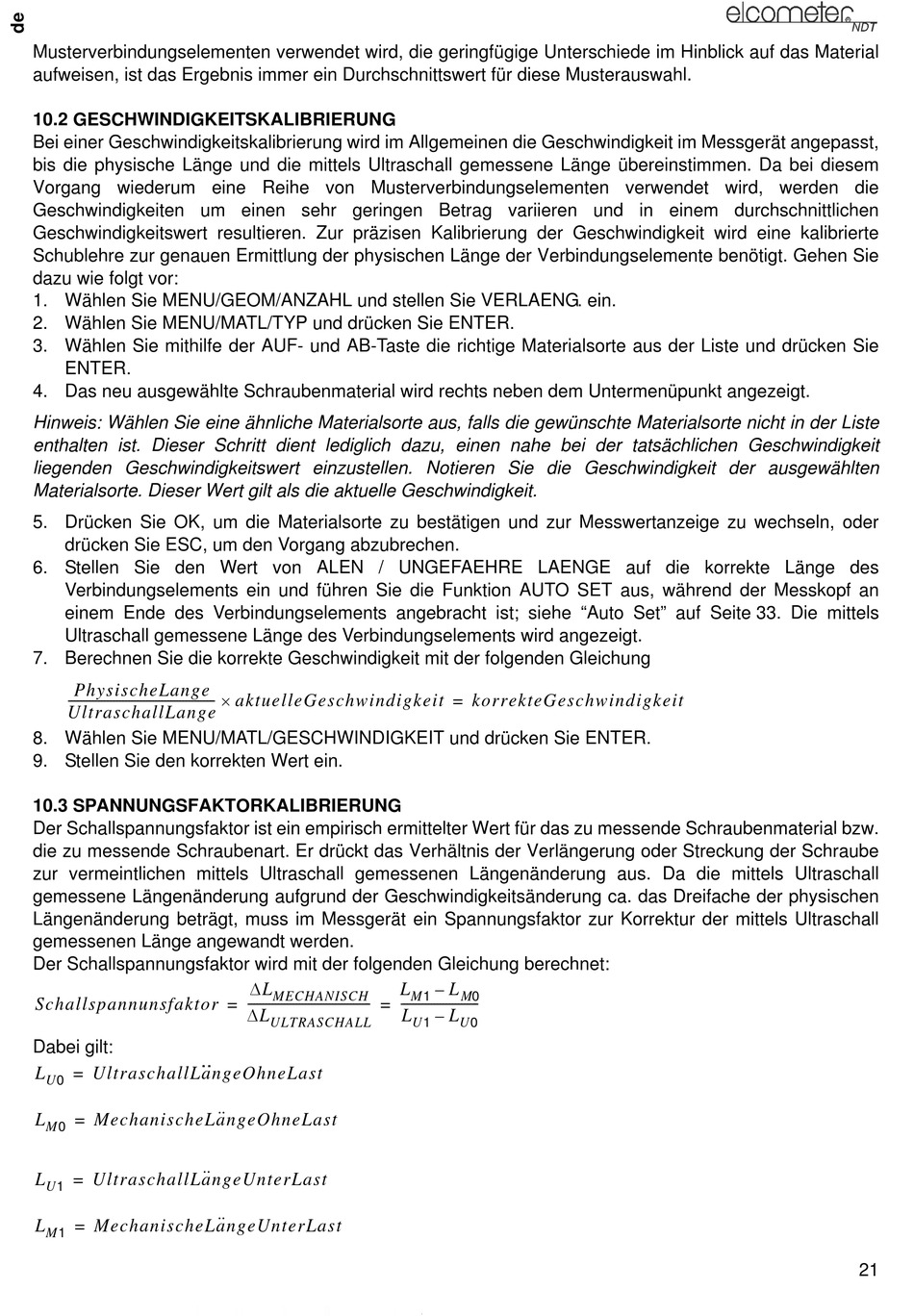

10.2 GESCHWINDIGKEITSKALIBRIERUNG
Bei einer Geschwindigkeitskalibrierung wird im Allgemeinen die Geschwindigkeit im Messgerät angepasst,
bis die physische Länge und die mittels Ultraschall gemessene Länge übereinstimmen. Da bei diesem
Vorgang wiederum eine Reihe von Musterverbindungselementen verwendet wird, werden die
Geschwindigkeiten um einen sehr geringen Betrag variieren und in einem durchschnittlichen
Geschwindigkeitswert resultieren. Zur präzisen Kalibrierung der Geschwindigkeit wird eine kalibrierte
Schublehre zur genauen Ermittlung der physischen Länge der Verbindungselemente benötigt. Gehen Sie
dazu wie folgt vor:
1. Wählen Sie MENU/GEOM/ANZAHL und stellen Sie VERLAENG. ein.
2. Wählen Sie MENU/MATL/TYP und drücken Sie ENTER.
3. Wählen Sie mithilfe der AUF- und AB-Taste die richtige Materialsorte aus der Liste und drücken Sie
ENTER.
4. Das neu ausgewählte Schraubenmaterial wird rechts neben dem Untermenüpunkt angezeigt.
Hinweis: Wählen Sie eine ähnliche Materialsorte aus, falls die gewünschte Materialsorte nicht in der Liste
enthalten ist. Dieser Schritt dient lediglich dazu, einen nahe bei der tatsächlichen Geschwindigkeit
liegenden Geschwindigkeitswert einzustellen. Notieren Sie die Geschwindigkeit der ausgewählten
Materialsorte. Dieser Wert gilt als die aktuelle Geschwindigkeit.
5. Drücken Sie OK, um die Materialsorte zu bestätigen und zur Messwertanzeige zu wechseln, oder
drücken Sie ESC, um den Vorgang abzubrechen.
6. Stellen Sie den Wert von ALEN / UNGEFAEHRE LAENGE auf die korrekte Länge des
Verbindungselements ein und führen Sie die Funktion AUTO SET aus, während der Messkopf an
einem Ende des Verbindungselements angebracht ist; siehe "Auto Set" auf Seite 33. Die mittels
Ultraschall gemessene Länge des Verbindungselements wird angezeigt.
7. Berechnen Sie die korrekte Geschwindigkeit mit der folgenden Gleichung
PhysischeLange
------------------------------------------------ -
UltraschallLange
8. Wählen Sie MENU/MATL/GESCHWINDIGKEIT und drücken Sie ENTER.
9. Stellen Sie den korrekten Wert ein.
10.3 SPANNUNGSFAKTORKALIBRIERUNG
Der Schallspannungsfaktor ist ein empirisch ermittelter Wert für das zu messende Schraubenmaterial bzw.
die zu messende Schraubenart. Er drückt das Verhältnis der Verlängerung oder Streckung der Schraube
zur vermeintlichen mittels Ultraschall gemessenen Längenänderung aus. Da die mittels Ultraschall
gemessene Längenänderung aufgrund der Geschwindigkeitsänderung ca. das Dreifache der physischen
Längenänderung beträgt, muss im Messgerät ein Spannungsfaktor zur Korrektur der mittels Ultraschall
gemessenen Länge angewandt werden.
Der Schallspannungsfaktor wird mit der folgenden Gleichung berechnet:
Schallspannunsfaktor
Dabei gilt:
..
L
=
UltraschallLangeOhneLast
U0
L
=
MechanischeLangeOhneLast
M0
..
L
=
UltraschallLangeUnterLast
U1
L
=
MechanischeLangeUnterLast
M1
aktuelleGeschwindigkeit
L
MECHANISCH
---------------------------------------- -
=
=
L
ULTRASCHALL
..
..
=
korrekteGeschwindigkeit
L
–
L
M1
M0
------------------------- -
L
–
L
U1
U0
21
