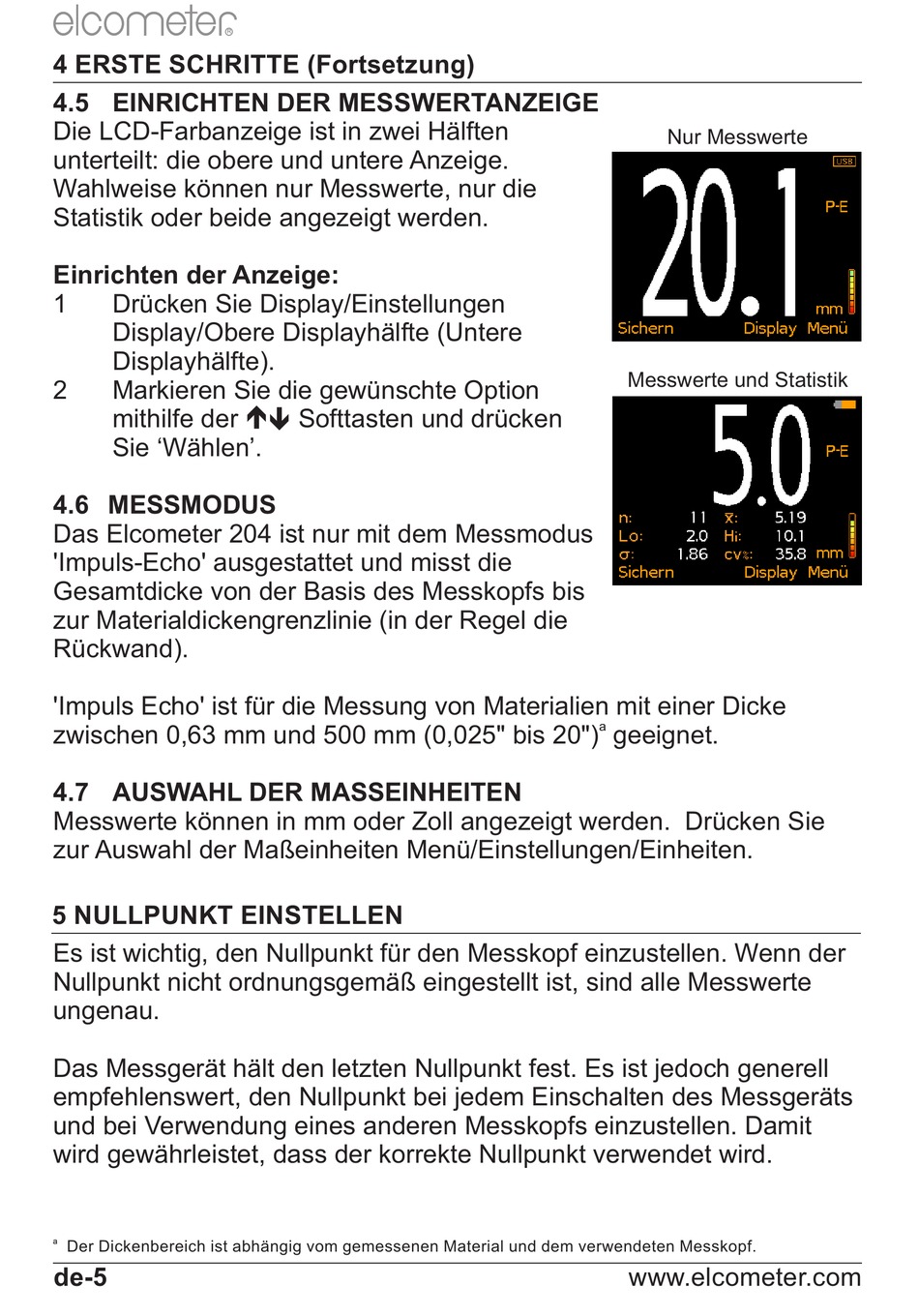

4 ERSTE SCHRITTE (Fortsetzung)

4.5 EINRICHTEN DER MESSWERTANZEIGE

Die LCD-Farbanzeige ist in zwei Hälften
unterteilt: die obere und untere Anzeige.
Wahlweise können nur Messwerte, nur die
Statistik oder beide angezeigt werden.
Einrichten der Anzeige:
1 Drücken Sie Display/Einstellungen
Display/Obere Displayhälfte (Untere
Displayhälfte).
2 Markieren Sie die gewünschte Option
mithilfe der
Sie 'Wählen'.

4.6 MESSMODUS

Das Elcometer 204 ist nur mit dem Messmodus
'Impuls-Echo' ausgestattet und misst die
Gesamtdicke von der Basis des Messkopfs bis
zur Materialdickengrenzlinie (in der Regel die
Rückwand).
'Impuls Echo' ist für die Messung von Materialien mit einer Dicke
zwischen 0,63 mm und 500 mm (0,025" bis 20") geeignet.

4.7 AUSWAHL DER MASSEINHEITEN

Messwerte können in mm oder Zoll angezeigt werden. Drücken Sie
zur Auswahl der Maßeinheiten Menü/Einstellungen/Einheiten.

5 NULLPUNKT EINSTELLEN

Es ist wichtig, den Nullpunkt für den Messkopf einzustellen. Wenn der
Nullpunkt nicht ordnungsgemäß eingestellt ist, sind alle Messwerte
ungenau.
Das Messgerät hält den letzten Nullpunkt fest. Es ist jedoch generell
empfehlenswert, den Nullpunkt bei jedem Einschalten des Messgeräts
und bei Verwendung eines anderen Messkopfs einzustellen. Damit
wird gewährleistet, dass der korrekte Nullpunkt verwendet wird.
a
Der Dickenbereich ist abhängig vom gemessenen Material und dem verwendeten Messkopf.
de-5
R
 
Softtasten und drücken
Nur Messwerte
Messwerte und Statistik
a
