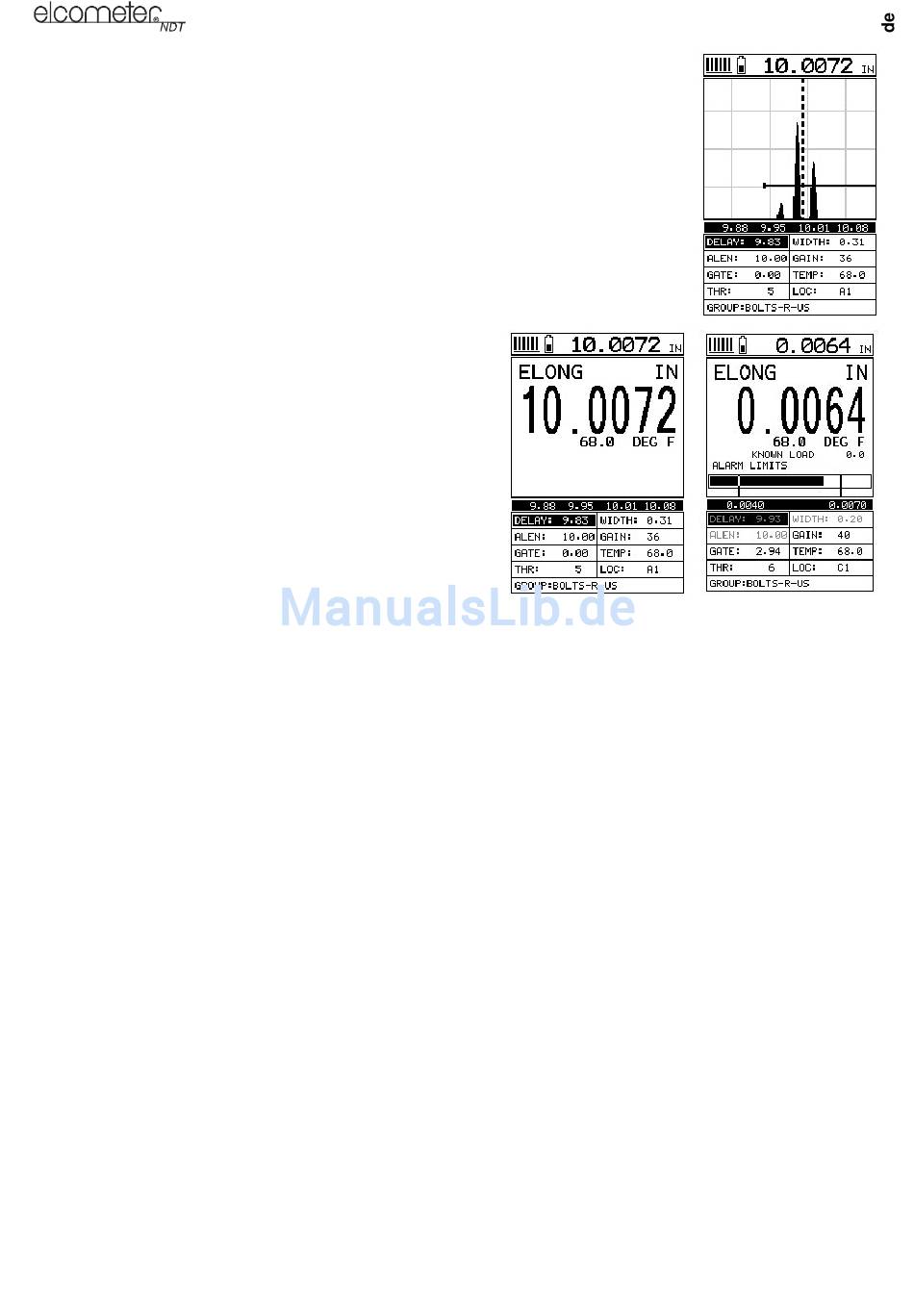

7.5 GERICHTETE A-BILD-MESSWERTANZEIGE
Die RECT-Anzeige ist der RF-Anzeige ähnlich, zeigt aber nur die halbe
Wellenform.
Abhängig von der ausgewählten Polarität werden entweder die positiven oder
negativen Spitzenwerte angezeigt.
Die korrekte Polarität wird in der Regel bestimmt, indem zunächst die RF-
Anzeige verwendet wird, um die optimale Phase zu wählen.
Der Detektionspunkt wird durch dieselbe gestrichelte vertikale Linie angezeigt
wie in der RF-Anzeige.
Die Blende wird durch dieselbe durchgehende horizontale Linie angezeigt wie in
der RF-Anzeige. Die Wellenform kann gefüllt oder ungefüllt angezeigt werden;
siehe "GLEICHGERICHTETE WELLE" auf Seite 47.
7.6 NUMERISCHE MESSWERTANZEIGE
Die numerische Anzeige zeigt die Messoption und den
zugehörigen Zahlenwert in großen Ziffern an. Die
aktuelle Temperatur der Schraube wird ebenfalls
angezeigt.
Wenn ALARM STATUS aktiviert ist und Sie einen
anderen Messwertspeicherort als Spalte A einer
Gruppendatendatei verwenden (Spalte A enthält immer
die
Referenzlänge
numerische
Messwertanzeige
Grenzwertleiste. Die Grenzwertleiste ermöglicht Ihnen in
Verbindung mit den Alarmleuchten, schnell und einfach
zu überwachen, ob das Verbindungselement im
Toleranzbereich liegt, ohne kontinuierlich die numerische
Anzeige des Sollwerts im Auge behalten zu müssen.
Diese Anzeige wird typischerweise verwendet, nachdem
die
anfängliche
Konfiguration
abgeschlossen ist.
7.7 ÄNDERN DES ANZEIGBAREN BEREICHS
Wenn in der RF- oder RECT-Ansicht die Wellenform in der Umgebung des Detektionspunkts auf dem
Display nicht sichtbar ist, können Sie den sichtbaren Displaybereich anhand einer der folgenden Methoden
anpassen:
•
Verwenden Sie die Funktion "Auto Set"; siehe "Auto Set" auf Seite 33. Dies ist die bevorzugte Option
für das schnelle und einfache Anpassen des sichtbaren Bereichs.
•
Ändern Sie die Werte für VERZÖGERUNG und WEITE, bis der Messwert innerhalb des sichtbaren
Displaybereichs liegt; siehe Anleitungen unten.
Hinweis: Ein Messwert kann auch dann erfasst und in der numerischen Anzeige betrachtet werden, wenn
die Wellenform außerhalb des anzeigbaren Displaybereichs liegt.
7.7.1 Verzögerung
VERZ. repräsentiert den Startpunkt der angezeigten Länge. Unter normalen Bedingungen sollte dieser
Parameter auf eine geringfügig kürzere als die tatsächliche Länge des Verbindungselements eingestellt
werden. Passen Sie VERZ. an, wenn Sie einen spezifischen Messbereich vergrößert und detaillierter
anzeigen müssen. Wenn die Länge des Verbindungselements unbekannt ist, müssen Sie den Wert von
VERZ. abändern, bis das Echo auf dem Display sichtbar ist. Wenn die Länge jedoch bekannt ist, sollten Sie
das Zahlenbearbeitungsfeld zur Eingabe des Werts verwenden (um Zeit zu sparen).
10
der
Schraube),
enthält
auch
des
Messgeräts
die
eine
ALARM STATUS
deaktiviert
ALARM STATUS
aktiviert
