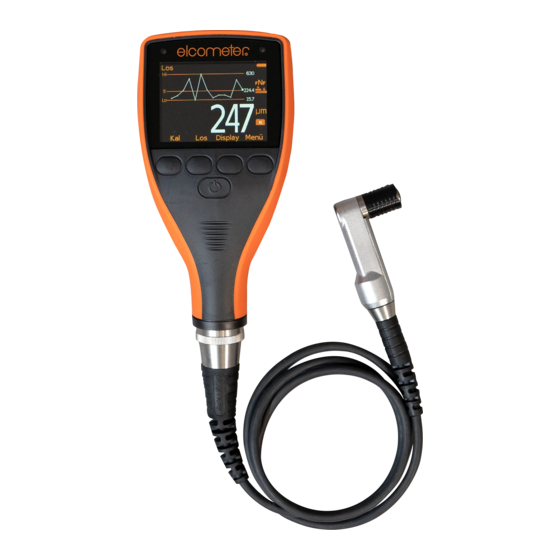

Elcometer 415 Gebrauchsanleitung
Farb- und pulverbeschichtungsmessgerät
(zum messen auf glatten oberflächen)
Verwandte Anleitungen für Elcometer 415
Inhaltszusammenfassung für Elcometer 415
-
Seite 33: Farb- Und Pulverbeschichtungsmessgerät
Gebrauchsanleitung Elcometer 415 Farb- und Pulverbeschichtungsmessgerät (zum Messen auf glatten Oberflächen) www.elcometer.com... - Seite 34 Zutreffende Patente: FNF Gauges: US5886522 © Elcometer Limited 2015 - 2018. Sämtliche Rechte vorbehalten. Kein Teil dieses Dokuments darf ohne die vorherige schriftliche Genehmigung der Elcometer Limited in jedweder Form oder auf jedwede Art reproduziert, übertragen, transkribiert, gespeichert (in einem Abrufsystem oder auf sonstige Weise) oder in jedwede Sprache (elektronisch, mechanisch, magnetisch, optisch, manuell oder auf sonstige Weise) übersetzt werden.
-
Seite 35: Geräteüberblick
LED-Anzeigen - Rot (links), Grün (rechts) Farbbildschirm Multifunktionale Softtasten Ein/Aus-Taste Integrierte Sonde USB-Datenausgangsbuchse (unter Abdeckung) Batteriefach (¼ Drehung zum Öffnen/Schließen) Aufnahme für Handschlaufe 2 PACKUNGSINHALT Elcometer 415 Farb- und Pulverbeschichtungsmessgerät Kalibrierprüfteil: Stahl Kalibrierprüfteil: Aluminium (nur FNF-Messgeräte) Folienset ... -
Seite 36: Verwendung Des Messgeräts
Abnehmen des Deckels entgegen dem Uhrzeigersinn drehen. Legen Sie 2 Batterien ein und achten Sie dabei auf die richtige Polarität. Bringen Sie den Deckel wieder an und drehen Sie die Verriegelung zum Verschließen im Uhrzeigersinn. de-3 www.elcometer.com... -
Seite 37: Ein- Und Ausschalten
Funktionsfähigkeit 4.3 EIN- UND AUSSCHALTEN Einschalten: Halten Sie die EIN/AUS-Taste gedrückt, bis das Elcometer-Logo angezeigt wird, oder drücken Sie die Sonde gegen eine beliebige harte Fläche, um das Messgerät einzuschalten. Ausschalten: Halten Sie die EIN/AUS-Taste gedrückt, bis das Display erlischt. -
Seite 38: Auswahl Der Masseinheiten
4 ERSTE SCHRITTE (Fortsetzung) 4.6 AUSWAHL DER MASSEINHEITEN Das Elcometer 415 kann Messwerte in μm oder mil anzeigen. Stellen Sie die Maßeinheit wie folgt ein: Drücken Sie die ‘ ’-Softtaste. Markieren Sie mithilfe der -Softtasten ‘μm/mil’ und drücken Sie ... -
Seite 39: Statistiken
Oberflächen auf bekannte Dickenwerte eingestellt. Die Wahl der zur Kalibrierung gewählten Methode ist vom Zustand des zu messenden Substrats abhängig. Da das Elcometer 415 spezifisch für die Messung von glatten Beschichtungen auf dünnen Eisenmetall- und Nichteisenmetall-Oberflächen konzipiert ist, stehen zwei Optionen zur Verfügung: Nullkalibrierung und Feinkalibrierung. -
Seite 40: Auswahl Der Kalibriermethode
Sie die Sonde leicht auf das unbeschichtete Metallsubstrat auf, wenn Sie dazu aufgefordert werden. Auf dem Display wird ‘Null’ angezeigt und das Messgerät schaltet zur Hauptmesswertanzeige um. Hinweis: FNF-Messgeräte müssen zur Gewährleistung genauer Messwerte sowohl im Eisenmetall- als auch im Nichteisenmetallmodus kalibriert werden. de-7 www.elcometer.com... -
Seite 41: Prüfen Der Messgerätkalibrierung
Mithilfe von ElcoMaster , der mit jedem Messgerät gelieferten und bei elcometer.com kostenlos zum Download erhältlichen Software, kann das Elcometer 415 den gerade erfassten Messwert gleichzeitig über USB oder ® Bluetooth (nur Model T) zur Berichterstellung an einen PC übertragen. -
Seite 42: Upgrade Ihres Messgeräts
USB-Kabel T99921325 Selbsthaftende Bildschirmschutzfolie, 10er-Pack T99922341 11 GARANTIE Elcometer 415-Messgeräte sind durch eine einjährige Garantie gegen Fertigungsfehler geschützt, die Kontamination und Verschleiß ausschließt. Die Garantie kann innerhalb von 60 Tagen ab Kaufdatum unter www.elcometer.com auf zwei Jahre verlängert werden. Nennwerte: 25, 50, 125, 250, 500 und 1000 μm (1,0, 2,0, 5,0, 10, 20, 40 mil) de-9 www.elcometer.com... -
Seite 43: Technische Daten
DIN 50984, ECCA T1, EN 13523-1, ISO 2178, ISO 2360, ISO 2808-12, ISO 2808-6A, ISO 2808-6B, ISO 2808-7C, ISO 2808-7D, JIS K 5600-1-7, NF T30-124 Eine 2-Punktkalibrierung vorausgesetzt: ±1% bei Kalibrierung nahe der Soll-Schichtdicke bzw. ±3% über den gesamten Messbereich. Wiederaufladbare Batterien können abweichen. www.elcometer.com de-10... -
Seite 44: Rechtliche Hinweise Und Behördliche Informationen
Handelsmarke im Eigentum der Bluetooth SIG Inc und lizenziert für Elcometer Limited. Elcometer 415 Modell T: Geeignet für iPhone 6 Plus, iPhone 6, iPhone 5s, iPhone 5c, iPhone 5, iPhone 4s, iPhone 4, iPad Air 2, iPad mini 3, iPad Air, iPad mini 2, iPad (3. und 4. Generation), iPad mini, iPad 2, und iPod touch (4. und 5. Generation). -
Seite 45: Anhang 1: Zusammenfassung Der Messgerätsymbole
Kalibrier-Softtaste B, T Einstellung Kalibriermethode B, T Einstellung Maßeinheiten B, T Einstellung Lautstärke B, T Einstellung Helligkeit B, T Automatische Bilddrehung - An/Aus B, T Rechtshinweise B, T Auswahl-/Bestätigungs-Softtaste B, T Abbrechen-Softtaste B, T Elcometer Kontaktinfos B, T www.elcometer.com de-12... -
Seite 46: Anhang 2: Elcomaster Collect Design
Bild und passen Sie die Größe nach Bedarf an, um festzulegen, wo und in welcher Reihenfolge jeder Messwert erfasst werden soll. Wenn Sie alle Punkte festgelegt haben, klicken Sie auf ‘Save’ und dann auf die 'x'-Schaltfläche oben rechts, um das Design-Fenster zu schließen. de-13 www.elcometer.com... - Seite 47 Das Messgerät muss mit ElcoMaster verbunden sein, damit es in der Liste angezeigt werden kann. ‡ Der ‘Messwert’-Kreis wird grün angezeigt, wenn der Messwert innerhalb der festgelegten Grenzwerte liegt oder keine Grenzwerte festgelegt wurden, oder rot, wenn er außerhalb der festgelegten Grenzwerte liegt. www.elcometer.com de-14...
- Seite 48 TMA-0614-02 Ausgabe 06 - Text mit Umschlag Nr. 25916-02...
- Seite 81 用户手册 Elcometer 油漆和粉末涂层测厚仪 （用于测量光 面） www.elcometer.com...
- Seite 96 TMA-0614-10 06版 - 表紙と本文 25916-10...
- Seite 112 TMA-0614-12 第06 表紙と本⽂ 25916-12...
