Funktionsgruppen des Moduls

µCAN.8.dio-BOX

3. Projektierung

Das Kapitel Projektierung enthält Informationen, die bei dem Ein-
satz der µCAN.8.dio-BOX für den Entwickler und Anwender vor-
ab notwendig sind. Diese Informationen umfassen die
Abmessungen des Gehäuses und die optimalen Einsatzbedin-
gungen.
3.1 Funktionsgruppen des Moduls

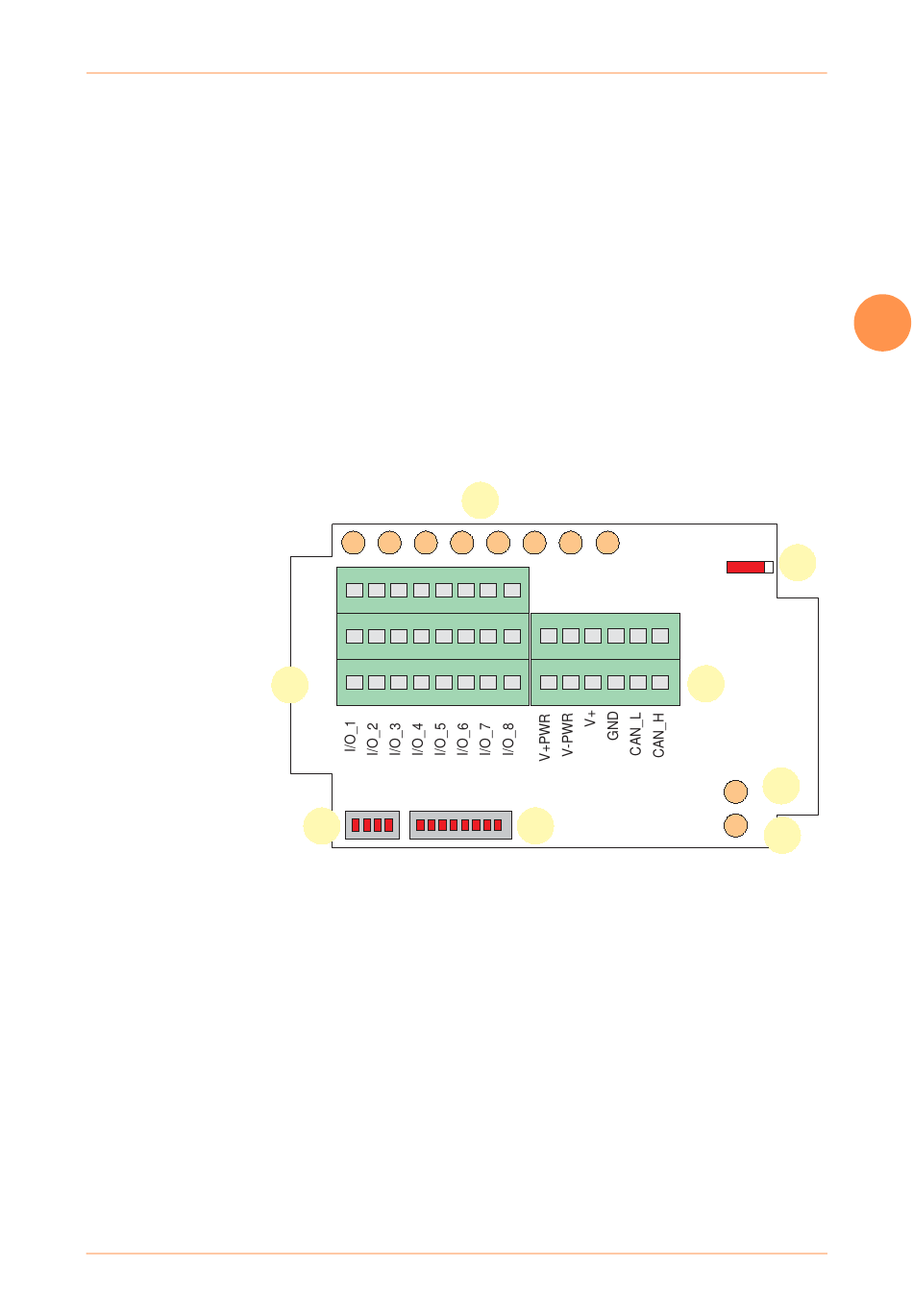

In der folgenden Abbildung sind die unterschiedlichen Funktions-
gruppen eines µCAN-Moduls dargestellt. Anhand der Zeichnung
kann der Aufbau und die Lage der unterschiedlichen Einstell- und
Bedienmöglichkeiten erkannt werden.
8
Baud Modul ID
1
1: Einstellung Baudrate
2: Einstellung Moduladresse
3: Bi-color LED für Modulstatus
4: Bi-color LED für Netzwerkstatus
Abb. 2: Übersicht der Funktionsgruppen
MicroControl Version 2.0
7
2
5: Klemmleiste Versorgung / CAN
6: Terminierungsschalter
7: Bi-color LED für Signalstatus
8: Klemmleiste Digitalsignale
Projektierung
Term
Off/On
6
5
4
NS
MS
3
5
