Energieversorgung Die Energieversorgung kann über ein zweiadriges Kabel erfol-
4
12
Seite

4.2 Allgemeines

Die µCAN-Module sollten auf einem mindestens 2mm dicken
Montageblech oder direkt an der Anlage befestigt werden. Die
Befestigung erfolgt über zwei Schrauben des Typs M4, welche
direkt durch das Gehäuseunterteil gesteckt werden.
gen, welches auf die entsprechenden Klemmen aufgelegt wird.
Sinnvoll ist aber die Verwendung von vieradrigen Leitungen, so
daß der CAN-Bus direkt über das gleiche Kabel geführt werden
kann.
Die PE-Einspeisung muß über die außerhalb des Gehäuses lie-
genden Erdungsschraube erfolgen (siehe Abbildung 5, "Einspei-
sung des PE-Schutzleiters"). Ein Auflegen der PE-Einspeisung
innerhalb des Gehäuses ist aus EMV Gründen nicht zulässig.
Der PE-Schutzleiter darf nicht in das Innere des Gehäuses ge-
langen bzw. auf einer der Klemmen aufgelegt werden.
PE

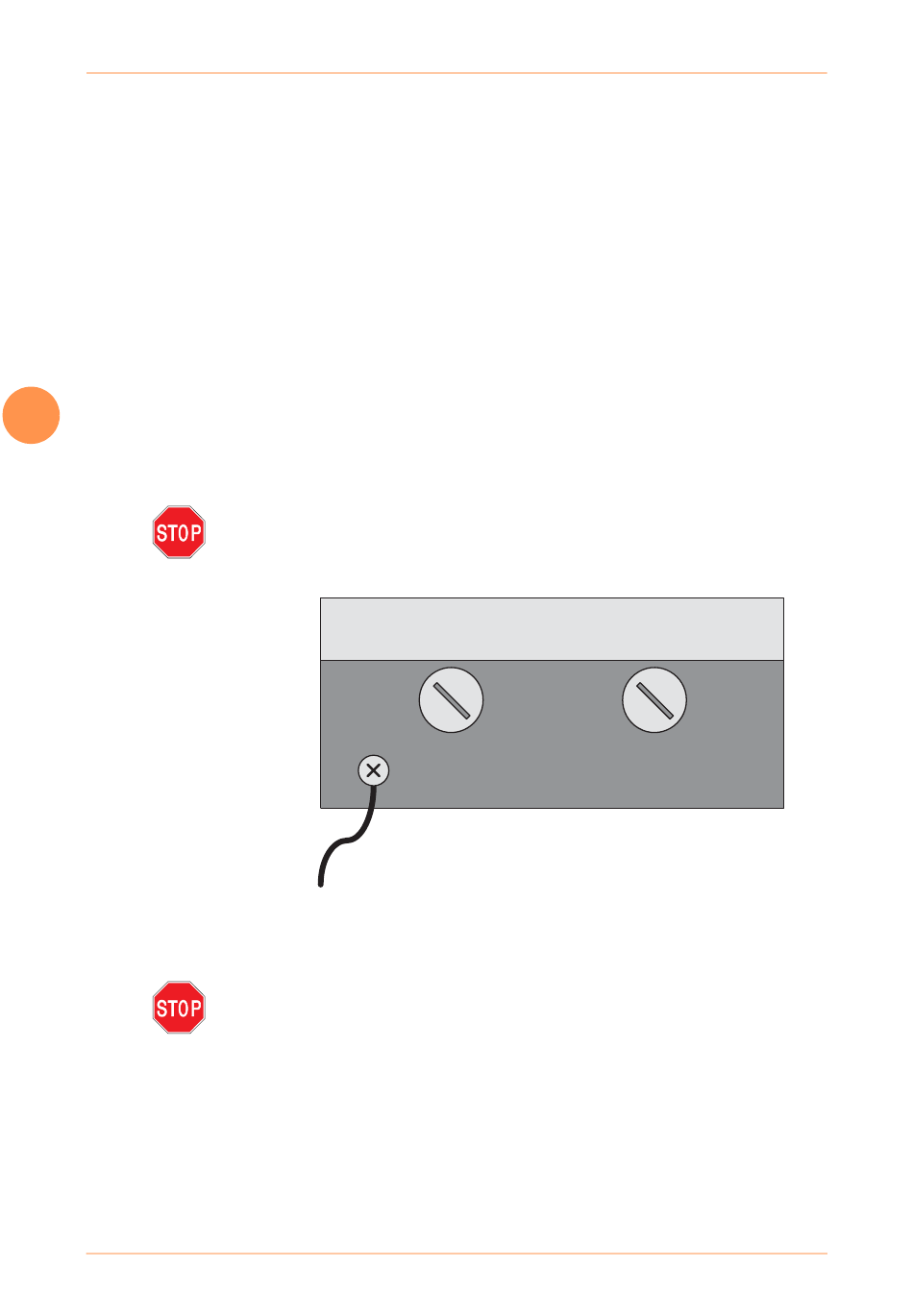

Abb. 5: Einspeisung des PE-Schutzleiters
Der Betrieb der µCAN.8.dio-BOX ist nur bei geschlossenem Dek-
kel gestattet.
