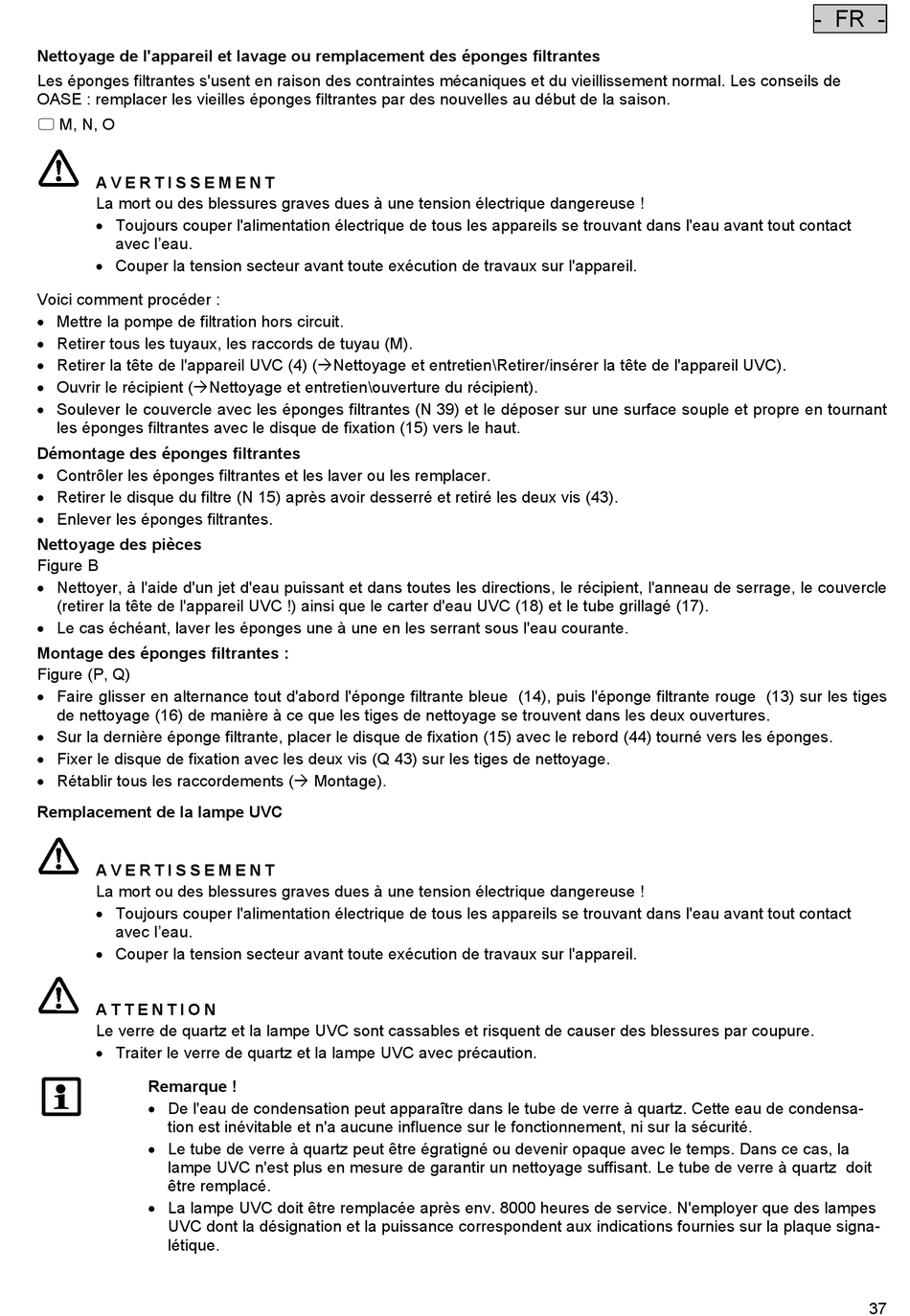

Oase FiltoClear 12000 Gebrauchsanleitung Seite 37

Nettoyage de l'appareil et lavage ou remplacement des éponges filtrantes
Les éponges filtrantes s'usent en raison des contraintes mécaniques et du vieillissement normal. Les conseils de
OASE : remplacer les vieilles éponges filtrantes par des nouvelles au début de la saison.
 M, N, O
A V E R T I S S E M E N T
La mort ou des blessures graves dues à une tension électrique dangereuse !
• Toujours couper l'alimentation électrique de tous les appareils se trouvant dans l'eau avant tout contact
avec l'eau.
• Couper la tension secteur avant toute exécution de travaux sur l'appareil.
Voici comment procéder :
• Mettre la pompe de filtration hors circuit.
• Retirer tous les tuyaux, les raccords de tuyau (M).
• Retirer la tête de l'appareil UVC (4) (Nettoyage et entretien\Retirer/insérer la tête de l'appareil UVC).
• Ouvrir le récipient (Nettoyage et entretien\ouverture du récipient).
• Soulever le couvercle avec les éponges filtrantes (N 39) et le déposer sur une surface souple et propre en tournant
les éponges filtrantes avec le disque de fixation (15) vers le haut.
Démontage des éponges filtrantes
• Contrôler les éponges filtrantes et les laver ou les remplacer.
• Retirer le disque du filtre (N 15) après avoir desserré et retiré les deux vis (43).
• Enlever les éponges filtrantes.
Nettoyage des pièces
Figure B
• Nettoyer, à l'aide d'un jet d'eau puissant et dans toutes les directions, le récipient, l'anneau de serrage, le couvercle
(retirer la tête de l'appareil UVC !) ainsi que le carter d'eau UVC (18) et le tube grillagé (17).
• Le cas échéant, laver les éponges une à une en les serrant sous l'eau courante.
Montage des éponges filtrantes :
Figure (P, Q)
• Faire glisser en alternance tout d'abord l'éponge filtrante bleue (14), puis l'éponge filtrante rouge (13) sur les tiges
de nettoyage (16) de manière à ce que les tiges de nettoyage se trouvent dans les deux ouvertures.
• Sur la dernière éponge filtrante, placer le disque de fixation (15) avec le rebord (44) tourné vers les éponges.
• Fixer le disque de fixation avec les deux vis (Q 43) sur les tiges de nettoyage.
• Rétablir tous les raccordements ( Montage).
Remplacement de la lampe UVC
A V E R T I S S E M E N T
La mort ou des blessures graves dues à une tension électrique dangereuse !
• Toujours couper l'alimentation électrique de tous les appareils se trouvant dans l'eau avant tout contact
avec l'eau.
• Couper la tension secteur avant toute exécution de travaux sur l'appareil.
A T T E N T I O N
Le verre de quartz et la lampe UVC sont cassables et risquent de causer des blessures par coupure.
• Traiter le verre de quartz et la lampe UVC avec précaution.
Remarque !
• De l'eau de condensation peut apparaître dans le tube de verre à quartz. Cette eau de condensa-
tion est inévitable et n'a aucune influence sur le fonctionnement, ni sur la sécurité.
• Le tube de verre à quartz peut être égratigné ou devenir opaque avec le temps. Dans ce cas, la
lampe UVC n'est plus en mesure de garantir un nettoyage suffisant. Le tube de verre à quartz doit
être remplacé.
• La lampe UVC doit être remplacée après env. 8000 heures de service. N'employer que des lampes
UVC dont la désignation et la puissance correspondent aux indications fournies sur la plaque signa-
létique.
- FR -
37
