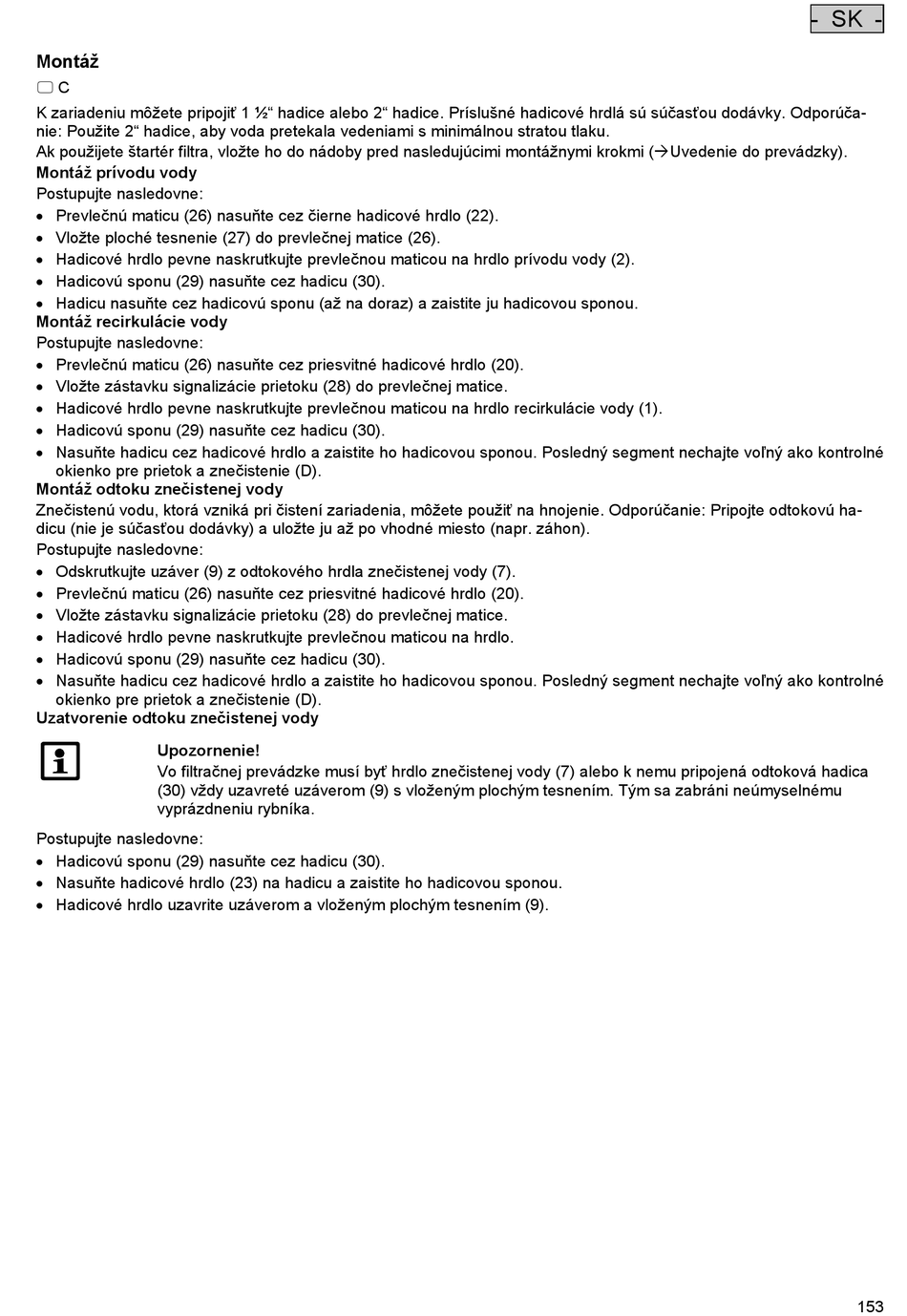

Montáž
 C
K zariadeniu môžete pripojiť 1 ½" hadice alebo 2" hadice. Príslušné hadicové hrdlá sú súčasťou dodávky. Odporúča-
nie: Použite 2" hadice, aby voda pretekala vedeniami s minimálnou stratou tlaku.
Ak použijete štartér filtra, vložte ho do nádoby pred nasledujúcimi montážnymi krokmi (Uvedenie do prevádzky).
Montáž prívodu vody
Postupujte nasledovne:
• Prevlečnú maticu (26) nasuňte cez čierne hadicové hrdlo (22).
• Vložte ploché tesnenie (27) do prevlečnej matice (26).
• Hadicové hrdlo pevne naskrutkujte prevlečnou maticou na hrdlo prívodu vody (2).
• Hadicovú sponu (29) nasuňte cez hadicu (30).
• Hadicu nasuňte cez hadicovú sponu (až na doraz) a zaistite ju hadicovou sponou.
Montáž recirkulácie vody
Postupujte nasledovne:
• Prevlečnú maticu (26) nasuňte cez priesvitné hadicové hrdlo (20).
• Vložte zástavku signalizácie prietoku (28) do prevlečnej matice.
• Hadicové hrdlo pevne naskrutkujte prevlečnou maticou na hrdlo recirkulácie vody (1).
• Hadicovú sponu (29) nasuňte cez hadicu (30).
• Nasuňte hadicu cez hadicové hrdlo a zaistite ho hadicovou sponou. Posledný segment nechajte voľný ako kontrolné
okienko pre prietok a znečistenie (D).
Montáž odtoku znečistenej vody
Znečistenú vodu, ktorá vzniká pri čistení zariadenia, môžete použiť na hnojenie. Odporúčanie: Pripojte odtokovú ha-
dicu (nie je súčasťou dodávky) a uložte ju až po vhodné miesto (napr. záhon).
Postupujte nasledovne:
• Odskrutkujte uzáver (9) z odtokového hrdla znečistenej vody (7).
• Prevlečnú maticu (26) nasuňte cez priesvitné hadicové hrdlo (20).
• Vložte zástavku signalizácie prietoku (28) do prevlečnej matice.
• Hadicové hrdlo pevne naskrutkujte prevlečnou maticou na hrdlo.
• Hadicovú sponu (29) nasuňte cez hadicu (30).
• Nasuňte hadicu cez hadicové hrdlo a zaistite ho hadicovou sponou. Posledný segment nechajte voľný ako kontrolné
okienko pre prietok a znečistenie (D).
Uzatvorenie odtoku znečistenej vody
Upozornenie!
Vo filtračnej prevádzke musí byť hrdlo znečistenej vody (7) alebo k nemu pripojená odtoková hadica
(30) vždy uzavreté uzáverom (9) s vloženým plochým tesnením. Tým sa zabráni neúmyselnému
vyprázdneniu rybníka.
Postupujte nasledovne:
• Hadicovú sponu (29) nasuňte cez hadicu (30).
• Nasuňte hadicové hrdlo (23) na hadicu a zaistite ho hadicovou sponou.
• Hadicové hrdlo uzavrite uzáverom a vloženým plochým tesnením (9).
- SK -
153
