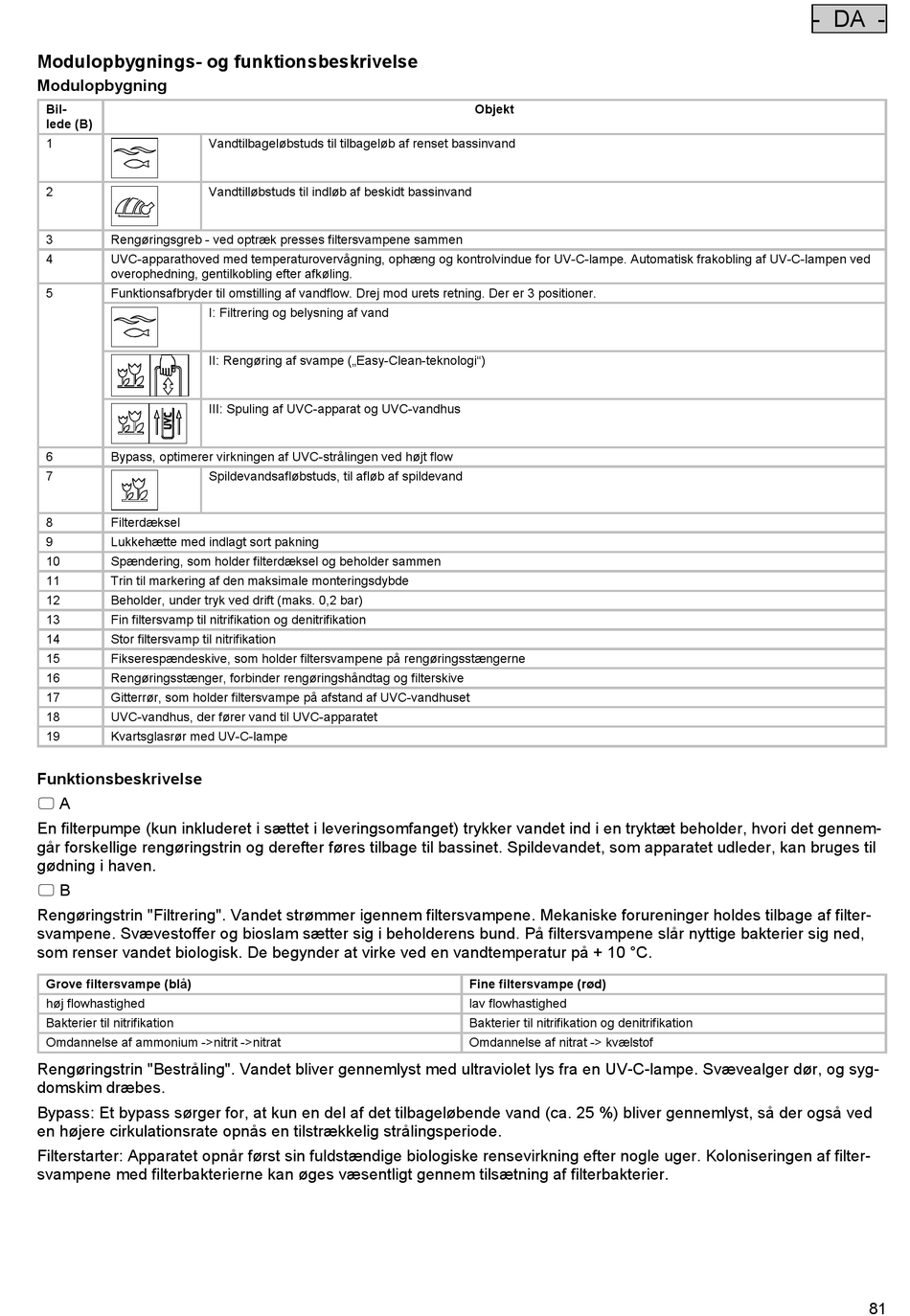

Modulopbygnings- og funktionsbeskrivelse
Modulopbygning
Bil-
lede (B)
1 Vandtilbageløbstuds til tilbageløb af renset bassinvand
2 Vandtilløbstuds til indløb af beskidt bassinvand
3 Rengøringsgreb - ved optræk presses filtersvampene sammen
4 UVC-apparathoved med temperaturovervågning, ophæng og kontrolvindue for UV-C-lampe. Automatisk frakobling af UV-C-lampen ved
overophedning, gentilkobling efter afkøling.
5 Funktionsafbryder til omstilling af vandflow. Drej mod urets retning. Der er 3 positioner.
I: Filtrering og belysning af vand
II: Rengøring af svampe („Easy-Clean-teknologi")
III: Spuling af UVC-apparat og UVC-vandhus
6 Bypass, optimerer virkningen af UVC-strålingen ved højt flow
7 Spildevandsafløbstuds, til afløb af spildevand
8 Filterdæksel
9 Lukkehætte med indlagt sort pakning
10 Spændering, som holder filterdæksel og beholder sammen
11 Trin til markering af den maksimale monteringsdybde
12 Beholder, under tryk ved drift (maks. 0,2 bar)
13 Fin filtersvamp til nitrifikation og denitrifikation
14 Stor filtersvamp til nitrifikation
15 Fikserespændeskive, som holder filtersvampene på rengøringsstængerne
16 Rengøringsstænger, forbinder rengøringshåndtag og filterskive
17 Gitterrør, som holder filtersvampe på afstand af UVC-vandhuset
18 UVC-vandhus, der fører vand til UVC-apparatet
19 Kvartsglasrør med UV-C-lampe
Funktionsbeskrivelse
 A
En filterpumpe (kun inkluderet i sættet i leveringsomfanget) trykker vandet ind i en tryktæt beholder, hvori det gennem-
går forskellige rengøringstrin og derefter føres tilbage til bassinet. Spildevandet, som apparatet udleder, kan bruges til
gødning i haven.
 B
Rengøringstrin "Filtrering". Vandet strømmer igennem filtersvampene. Mekaniske forureninger holdes tilbage af filter-
svampene. Svævestoffer og bioslam sætter sig i beholderens bund. På filtersvampene slår nyttige bakterier sig ned,
som renser vandet biologisk. De begynder at virke ved en vandtemperatur på + 10 °C.
Grove filtersvampe (blå)
høj flowhastighed
Bakterier til nitrifikation
Omdannelse af ammonium ->nitrit ->nitrat
Rengøringstrin "Bestråling". Vandet bliver gennemlyst med ultraviolet lys fra en UV-C-lampe. Svævealger dør, og syg-
domskim dræbes.
Bypass: Et bypass sørger for, at kun en del af det tilbageløbende vand (ca. 25 %) bliver gennemlyst, så der også ved
en højere cirkulationsrate opnås en tilstrækkelig strålingsperiode.
Filterstarter: Apparatet opnår først sin fuldstændige biologiske rensevirkning efter nogle uger. Koloniseringen af filter-
svampene med filterbakterierne kan øges væsentligt gennem tilsætning af filterbakterier.
Objekt
Fine filtersvampe (rød)
lav flowhastighed
Bakterier til nitrifikation og denitrifikation
Omdannelse af nitrat -> kvælstof
- DA -
